Ford Fiesta Ikon (2015). Manual en espanol - parte 21

0DQWHQLPLHQWR

ϴϲ

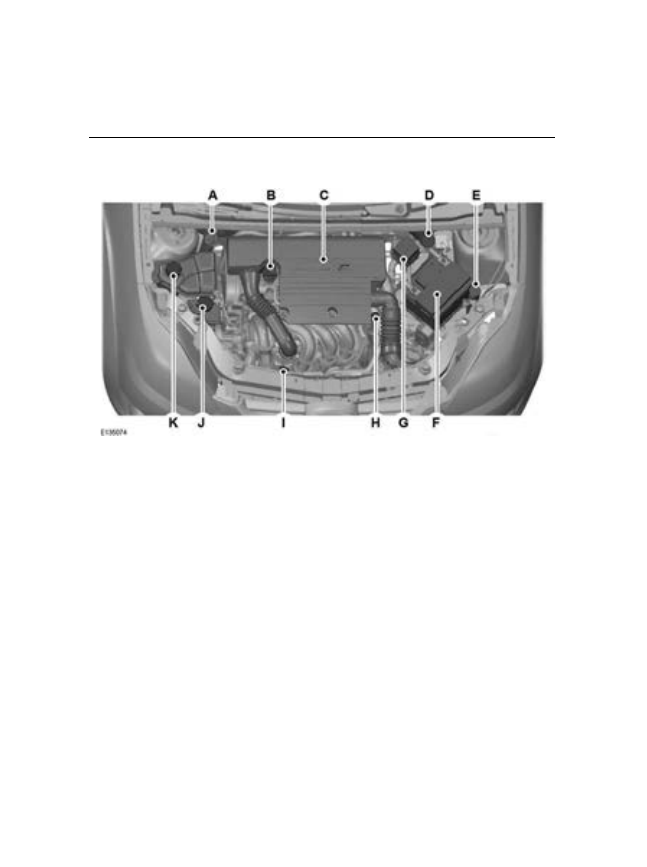

DISTRIBUCIÓN GENERAL DEL COMPARTIMIENTO DEL MOTOR – 1.6L DURATEC-16V
(74KW/100PS) – SIGMA

A Depósito del líquido de frenos y embrague

(conducción lado derecho). Véase Revisión
de líquido de frenos y embrague (página
88).

B Tapón de llenado de aceite de motor*:

Véase Revisión de aceite del motor
(página 87).

C Filtro de aire: No requiere mantenimiento.

D Depósito de líquido de frenos y embrague

(conducción lado izquierdo): Véase
Revisión de líquido de frenos y embrague
(página 88).

E Depósito de líquido del lavador del

parabrisas y la ventana trasera: Véase
Revisión de líquido del lavador (página
89).

F Batería:

Véase

Batería del vehículo

(página 95).

G Caja de fusibles del compartimiento del

motor. Véase Fusibles (página 74).

H Varilla

indicadora de nivel de aceite de la

transmisión (transmisión automática).

I Varilla

indicadora de nivel de aceite del

motor*.

J Depósito de fluido de la dirección

hidráulica: Véase Revisión de fluido de
la dirección hidráulica (página 89).

K Depósito de refrigerante del motor:

Véase Revisión de refrigerante del
motor (página 88).

*Los tapones de llenado y la varilla de nivel de
aceite del motor son de colores para su fácil
identificación

0DQWHQLPLHQWR

ϴϳ

VARILLA DE NIVEL DE ACEITE DEL MOTOR
– 1.2L DURATEC-16V (71PS)-
SIGMA/1.4 DURATEC-16V
(70KW/95PS) – SIGMA/1.6L
DURATEC-16V
(74KW/100PS) – SIGMA

A MIN

B MAX

REVISIÓN DEL ACEITE DEL MOTOR

PRECAUCIÓN

No use aditivos de aceite u otros
tratamientos para motor. Bajo ciertas
condiciones, pueden dañar el motor.

Nota: El consumo de aceite de motores nuevos
alcanza su nivel normal después de
aproximadamente 5000 kilómetros (3000 millas).

Revisión del nivel de aceite

PRECAUCIÓN

Asegúrese de que el nivel se
encuentre entre las marcas MIN y
MAX.

Nota: Revise el nivel antes de arrancar el motor.

Nota: Asegúrese de que su vehículo esté sobre
piso nivelado.

Nota: El aceite se expande cuando está
caliente. Este nivel puede entonces extenderse
unos cuantos milímetros más allá de la marca
MAX.

Retire la varilla y límpiela con un trapo limpio y
libre de pelusa. Introduzca la varilla y retírela de
nuevo para revisar el nivel de aceite.

Si el nivel se encuentra en la marca MIN,
agregue más aceite inmediatamente.

Llenado de aceite

ADVERTENCIAS

Sólo agregue más aceite cuando el
motor esté frío. Si el motor está
caliente, espere 10 minutos para
que el motor se enfríe.

No retire el tapón de llenado cuando
el motor esté en funcionamiento.

Retire el tapón de llenado.

PRECAUCIÓN

No permita que el nivel de aceite pase
de la marca MAX.

Agregue aceite que cumpla con la especificación
Ford. Véase Especificaciones Técnicas
(página 90).
Reinstale el tapón de llenado. Gírelo hasta que
sienta una fuerte resistencia.

0DQWHQLPLHQWR

ϴϴ

REVISIÓN DE REFRIGERANTE DEL MOTOR

Revisión de nivel del refrigerante

ADVERTENCIA

No permita que el fluido haga
contacto con sus ojos o su piel. Si
esto ocurre, lave inmediatamente las
áreas afectadas con agua
abundante y consulte a su médico.

PRECAUCIÓN

Asegúrese de que el nivel se
encuentre entre las marcas MIN y
MAX.

Nota: El refrigerante se expande cuando está
caliente. Este nivel puede entonces extenderse
unos cuantos milímetros más allá de la marca
MAX.
Si el nivel se encuentra en la marca MIN,
agregue más refrigerante inmediatamente.

Rellene de refrigerante

ADVERTENCIAS

Sólo agregue más refrigerante
cuando el motor esté frío. Si el motor
está caliente, espere 10 minutos
para que el motor se enfríe.

No retire el tapón de llenado cuando
el motor esté en funcionamiento.

No retire el tapón de llenado cuando
el motor esté caliente. Espere que el
motor se enfríe.

Desenrosque lentamente el tapón. Cualquier
presión escapará lentamente mientras
desenrosca el tapón.

PRECAUCIONES

No derrame el refrigerante sobre
ninguna parte del motor.

No permita que el nivel de refrigerante
pase de la marca MAX.

Agregue líquido que cumpla con la
especificación Ford. Véase Especificaciones
técnicas (página 90).

REVISIÓN DE LIQUIDO DE FRENOS Y
EMBRAGUE

ADVERTENCIA

No permita que el líquido haga
contacto con sus ojos o su piel. Si
esto ocurre, lave inmediatamente las
áreas afectadas con agua
abundante y consulte a su médico.

PRECAUCIÓN

Asegúrese de que el nivel se
encuentre entre las marcas MIN y
MAX.

Nota: Los sistemas de frenos y embrague se
alimentan del mismo depósito.
Si el nivel se encuentra en la marca MIN,
agregue fluido de inmediato.

0DQWHQLPLHQWR

ϴϵ

Llenado de líquido

Retire el tapón de llenado

PRECAUCIÓN

No permita que el nivel de fluido pase
la marca MAX.

Agregue fluido que cumpla con la especificación
Ford. Véase Especificaciones técnicas
(página 90).

REVISIÓN DE FLUIDO DE LA DIRECCIÓN
HIDRÁULICA

ADVERTENCIA

No permita que el fluido haga
contacto con sus ojos y su piel. Si
esto ocurre, lave inmediatamente las
áreas afectadas con agua
abundante y consulte a su médico.

PRECAUCIÓN

Asegúrese de que el nivel se
encuentre entre las marcas MIN y
MAX.

Si el nivel se encuentra en la marca MIN,
agregue fluido de inmediato.

Llenado de líquido

Retire el tapón de llenado

PRECAUCIÓN

No permita que el nivel pase de la
marca MAX.

Agregue fluido que cumpla con la especificación
Ford. Véase Especificaciones Técnicas
(página 90).

REVISIÓN DE LÍQUIDO DEL LAVADOR

Nota: Los sistemas de los Rociadores delantero
y trasero se alimentan del mismo depósito.
