)XVLEOHV

)XVLEOHV

)XVLEOHV

)XVLEOHV



ϳϴ



F29

20

Conector de toma de corriente delantera

F30

15

Interruptor de encendido

F31

7.5

Ahorrador de batería (GEM)

F32 -

No

usa

F33

7.5

Tablero de instrumentos

F34 -

No

usa

F35 -

No

usa

F36 -

No

usa

F37 3

Módulo

ABS

F38

7.5

Panel de control de HVAC/ termistor/BFC

F39

7.5

Módulo de bolsas de aire

F40

10

Interruptor de iluminación/atenuador

F41

7.5

Tablero de instrumentos

F42

7.5

Módulo de control de la transmisión automática

F43 -

No

usa

F44 3

Audio

F45

15

Luces de freno

F46 20

Limpiador

delantero

F47

10

Posición estacionaria del limpiador trasero

F48

7.5

Luz de reversa

F49 -

No

usa

F50

20

Faros de niebla

F51 -

No

usa

F52

10

Faro luz alta – Lado izquierdo

F53

10

Faro luz alta – Lado derecho











)XVLEOHV

)XVLEOHV

)XVLEOHV

)XVLEOHV



ϳϵ



Fusible

Rango de

amperaje

Circuito que protege

F54 -

No

usa

F55 -

No

usa

F56 -

No

usa

F57

30

Ventanas eléctricas delanteras

F58

30

Motor del ventilador de la calefacción

F59

30

Motor de arranque

F60

30

Bomba del ABS


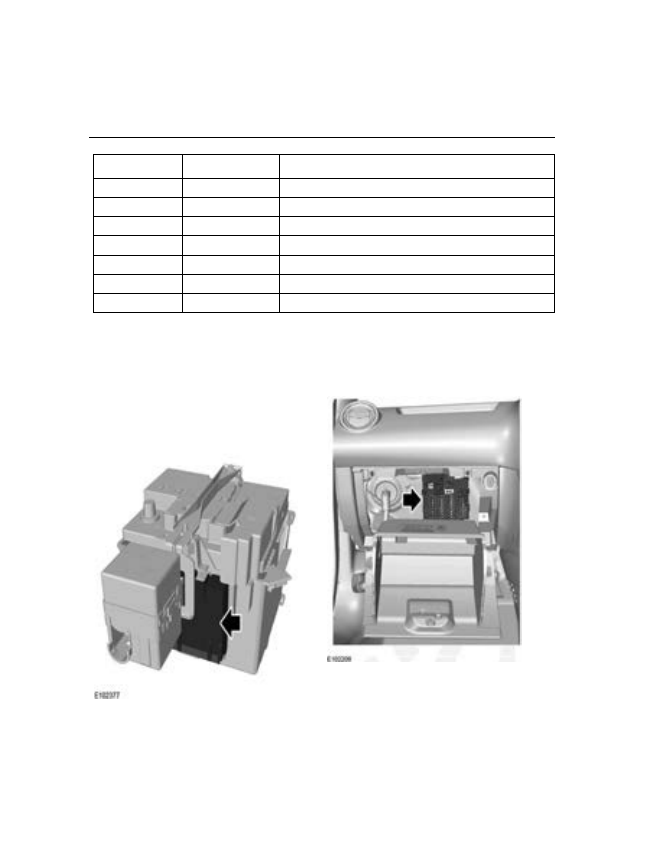

LOCALIZACIONES DE LAS CAJAS DE
FUSIBLES




Caja de fusibles del compartimiento del
motor

La caja de fusibles del compartimiento del motor
está unida a la charola de la batería en el
compartimiento del motor.



Caja de fusibles del compartimiento del
pasajero

La caja de fusibles del compartimiento del
pasajero se localiza detrás de la guantera en el
tablero de instrumentos.











)XVLEOHV

)XVLEOHV

)XVLEOHV

)XVLEOHV



ϴϬ





1.  Abra la guantera y vacíela antes de

continuar.

2.  Presione los broches laterales de la

guantera hacia adentro y gire la caja hasta
abajo.








5HPROTXHGHOYHK

5HPROTXHGHOYHK

5HPROTXHGHOYHK

5HPROTXHGHOYHK¯¯¯¯FXOR

FXOR

FXOR

FXOR



ϴϭ



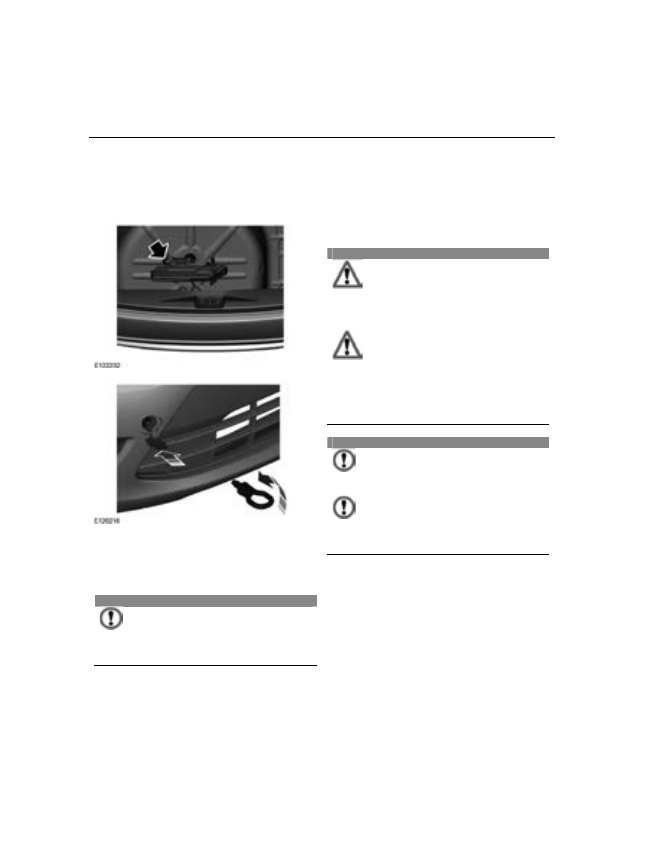

PUNTOS DE REMOLQUE

Argolla de remolque delantera
La argolla de remolque se localiza en el
alojamiento de la llanta de repuesto.






La argolla de remolque atornillable se encuentra
junto al gato del vehículo en el compartimiento
de equipaje. Mantenga la argolla de remolque
en el vehículo todo el tiempo.


PRECAUCIÓN



La argolla de remolque atornillable
cuenta con una rosca izquierda.
Gírela en sentido opuesto a las
manecillas del reloj para instalarla.





Remueva la cubierta e instale la argolla de
remolque.

REMOLQUE DEL VEHÍCULO EN SUS
CUATRO RUEDAS

Todos los vehículos


ADVERTENCIAS



Active el interruptor de encendido
cuando el vehículo sea remolcado.
De no hacerlo así, se acoplará el
bloqueo de la dirección y no
funcionarán las luces direccionales
ni las luces de alto.



El servo del freno y la bomba de la
dirección hidráulica no funcionarán a
menos que el motor esté
funcionando. Presione más fuerte el
pedal del freno y permita mayores
distancias de frenado y esté al tanto
de la dureza de la dirección.







PRECAUCIONES



Una tensión excesiva en el cable de
remolque puede ocasionar daños al
vehículo remolcado o al vehículo que
realiza el remolque.



No use una barra de remolque rígida
en la argolla de remolque delantera.
Esto puede ocasionar daños a ambos
vehículos.






Conduzca lenta y suavemente sin mover
bruscamente el vehículo que realiza el
remolque.
