Composants protégés

Intensité

Numéro de fusible ou

de relais

Feux de recul de carrossier-constructeur
et de remorque.

10 A

2

70

Non utilisé.

—

71

Bobine de relais du module de commande
du groupe motopropulseur.

10 A

2

72

Alimentation de mémoire d'anomalies.

Module de surveillance Hydromax.

5 A

2

73

Électrovannes du châssis.

Relais

74

Non utilisé.

—

75

Non utilisé.

—

76

Isolation du contacteur des freins (freins
hydrauliques).

Relais

77

Non utilisé.

—

78

Non utilisé.

—

79

Non utilisé.

—

80

Non utilisé.

—

81

Prise de courant auxiliaire n° 2.

20 A

1

82

Prise de courant auxiliaire n° 1.

20 A

1

83

Compresseur de siège pneumatique
conducteur.

20 A

1

84

Pompe Hydromax.

60 A

1

85

Électrovannes de modulateur du système
de freins antiblocage.

30 A

1

86

Non utilisé.

—

87

Non utilisé.

—

88

Démarreur

40 A

1

89

Alimentation de batterie de remorque
(freins pneumatiques).

30 A

1

90

192

Fusibles

Composants protégés

Intensité

Numéro de fusible ou

de relais

Circuit de charge de batterie de remor-
quage (freins hydrauliques).

Lampe de boîte porte-bagages.

Relais

91

Non utilisé.

—

92

Non utilisé.

—

93

Relais pour commandes additionnelles
n° 1.

25 A

1

94

Relais pour commandes additionnelles
n° 2.

25 A

1

95

Pompe de freins antiblocage (freins
hydrauliques).

60 A

1

96

Non utilisé.

—

97

Non utilisé.

—

98

Convertisseur continu-alternatif 110 V de
la planche de bord.

40 A

1

99

Relais de clignotant de remorque.

30 A

1

100

Démarreur.

Relais

101

Relais de chargeur de batterie de remorque
(U-Haul).

Relais

102

Alimentation de batterie de remorque
(freins pneumatiques).

Feux stop et clignotant droit de remorque.

Relais

103

Feux stop et clignotant gauche de
remorque.

Relais

104

Non utilisé.

—

105

Relais de feux de recul de remorque.

Relais

106

Relais de compresseur de siège pneuma-
tique passager.

Relais

107

1

Fusible JCASE.

2

Mini fusible.

193

Fusibles

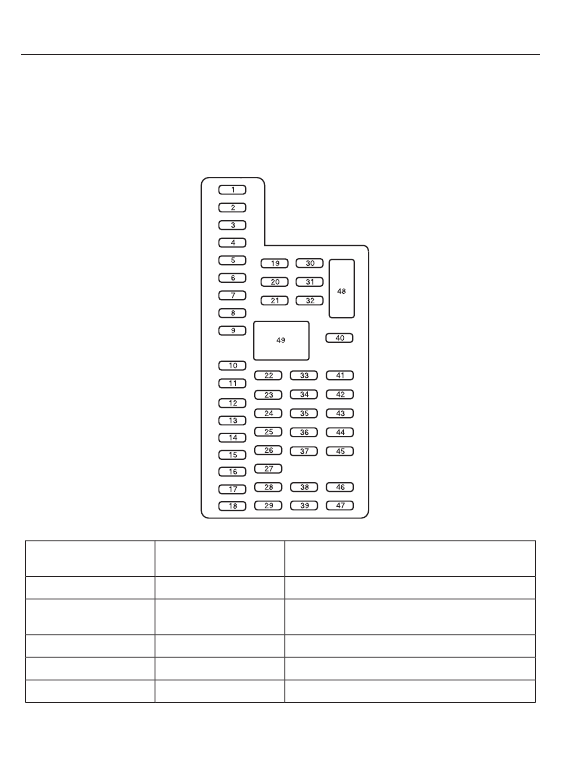

Porte-fusibles de l'habitacle

Le porte-fusibles est situé dans l'espace
réservé aux jambes du passager. Pour
accéder aux fusibles, retirez le couvercle
du porte-fusible.

Tirez le couvercle du porte-fusibles pour
le retirer. Une fois les agrafes libérées, le
couvercle s'enlève facilement.

Utilisez l'extracteur de fusible fourni pour
déposer un fusible. Il est situé sur le
couvercle du porte-fusibles.

E163102

Composants protégés

Intensité

Numéro de fusible ou

de relais

Moteur de lève-glace avant gauche.

30 A

1

Relais pour commandes additionnelles
n° 4.

15 A

2

Moteur de lève-glace avant droit.

30 A

3

Lampes intérieures.

10 A

4

Non utilisé (réserve).

20 A

5

194

Fusibles

Composants protégés

Intensité

Numéro de fusible ou

de relais

Non utilisé (réserve).

5 A

6

Commande de rétroviseurs électriques.

7,5 A

7

Non utilisé (réserve).

10 A

8

Relais pour commandes additionnelles
n° 3.

10 A

9

Non utilisé (réserve).

10 A

10

Alimentation de batterie de module télé-
matique Ford.

10 A

11

Éclairage intérieur.

15 A

12

Clignotant droit et feux stop.

15 A

13

Clignotant gauche et feux stop.

15 A

14

Troisième feu stop en hauteur.

15 A

15

Feux de recul.

Feu de croisement de phare droit.

10 A

16

Feu de croisement de phare gauche.

10 A

17

Réveil du module de commande du groupe
motopropulseur.

10 A

18

Interverrouillage frein-levier sélecteur.

Non utilisé (réserve).

20 A

19

Verrouillage électrique des portes.

20 A

20

Contacteur des feux stop.

10 A

21

Avertisseur sonore.

20 A

22

Tableau de bord.

15 A

23

Connecteur de diagnostic.

15 A

24

Relais de rétroviseurs rabattables à
commande électrique.
Module de commandes au volant.
Système d'entrée sans clé à télécom-
mande.

Non utilisé (réserve).

15 A

25

195
