Ford F-650/750 (2018). Manuel - partie 46

TABLEAU DE SPÉCIFICATIONS
DES FUSIBLES

Boîtier de distribution électrique

AVERTISSEMENTS

Débranchez toujours la batterie
avant de faire l'entretien des fusibles
à haute intensité.

Afin de réduire les risques
d'électrocution, remettez toujours le
couvercle du boîtier de distribution

électrique en place avant de rebrancher la
batterie ou de remplir les réservoirs de
liquide.

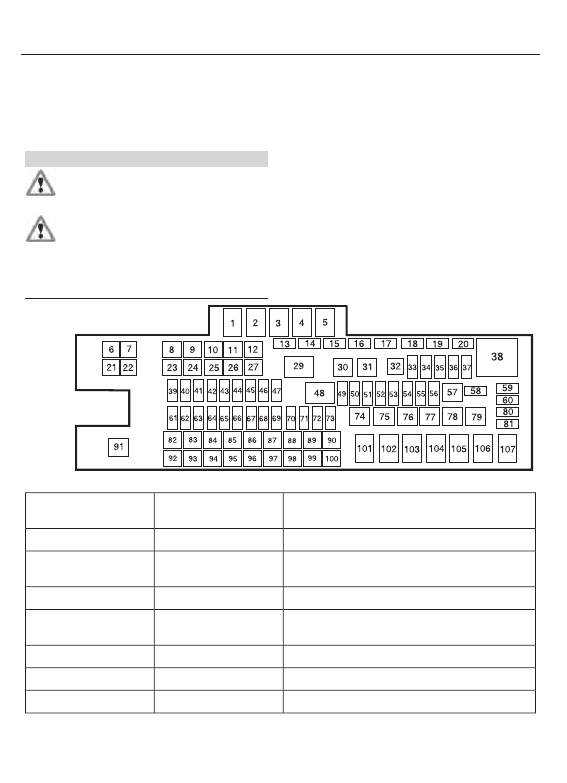

Le boîtier de distribution électrique est
situé dans le compartiment moteur. Il
contient des fusibles à haute intensité qui
protègent les principaux systèmes
électriques de votre véhicule contre les
surcharges.

Si la batterie est débranchée, puis
rebranchée, il est nécessaire de réinitialiser
certaines fonctions.  Voir Remplacement
de la batterie de 12 V  (page 236).

E163101

Composants protégés

Intensité

Numéro de fusible ou

de relais

Moteur de ventilateur.

Relais

1

Feux stop de carrossier-constructeur et de
remorque.

Relais

2

Réchauffeurs d'urée (moteur diesel).

Relais

3

Compresseur de siège pneumatique
conducteur.

Relais

4

Les rétroviseurs chauffants.

Relais

5

Non utilisé.

—

6

Non utilisé.

—

7

188

Fusibles

Composants protégés

Intensité

Numéro de fusible ou

de relais

Compresseur de siège pneumatique
passager.

20 A

1

8

Non utilisé.

—

9

Non utilisé.

—

10

Non utilisé.

—

11

Non utilisé.

—

12

Résistance d'extrémité (120 ohms).

Résistance

13

Non utilisé.

—

14

Non utilisé.

—

15

Non utilisé.

—

16

Non utilisé.

—

17

Non utilisé.

—

18

Relais d'isolement des feux stop.

10 A

2

19

Non utilisé.

—

20

Non utilisé.

—

21

Commande des freins électriques de la
remorque.

30 A

1

22

Moteur de ventilateur.

40 A

1

23

Non utilisé.

—

24

Essuie-glaces.

30 A

1

25

Feux de stationnement de remorque

30 A

1

26

Réchauffeurs d'urée (moteur diesel).

25 A

1

27

Feux de stationnement de remorque

Relais

29

Embrayage de climatiseur.

Relais

30

Essuie-glaces.

Relais

31

Non utilisé.

—

32

189

Fusibles

Composants protégés

Intensité

Numéro de fusible ou

de relais

Alimentation du véhicule 1.

20 A

2

33

Alimentation du véhicule 2.

20 A

2

34

Alimentation du véhicule 3.

10 A

2

35

Alimentation du véhicule 4.

20 A

2

36

Alimentation véhicule 5 (moteur diesel).

10 A

2

37

Module de commande du groupe motopro-
pulseur.

Relais

38

Non utilisé.

—

39

Les rétroviseurs chauffants.

15 A

2

40

Non utilisé.

—

41

Feux stop de carrossier-constructeur et de
remorque.

20 A

2

42

Non utilisé.

—

43

Module interpréteur des messages du
système primaire.

20 A

2

44

Bobine de relais de contact/démarrage.

10 A

2

45

Alimentation de la mémoire d'anomalies
du module de commande de la boîte de
vitesses (TCM) (moteur diesel).

10 A

2

46

Embrayage de climatiseur.

10 A

2

47

Contact/démarrage.

Relais

48

Dessiccateur d'air.

20 A

2

49

Bobine de relais du ventilateur d'habitacle.

10 A

2

50

Non utilisé.

—

51

190

Fusibles

Composants protégés

Intensité

Numéro de fusible ou

de relais

Contact/démarrage du module de
commande du groupe motopropulseur
(moteur diesel).

10 A

2

52

Contact/démarrage du module de
commande de la boîte de vitesses (moteur
diesel).

Non utilisé.

—

53

Contact/démarrage de freins antiblocage.

10 A

2

54

Bobine de relais de compresseur de siège.

10 A

2

55

Bobine de relais d'électrovannes de
châssis.
Bobine de relais de rétroviseur chauffant.

Alimentation contact-démarrage du porte-
fusibles de l'habitacle.

20 A

2

56

Pompe d'alimentation.

Relais

57

Relais des essuie-glaces.

5 A

2

58

Relais d'électrovanne du châssis.

5 A

2

59

Relais de compresseur de siège pneuma-
tique.

Non utilisé.

—

60

Non utilisé.

—

61

Non utilisé.

—

62

Électrovannes du châssis.

10 A

2

63

Non utilisé.

—

64

Lampe de boîte porte-bagages.

10 A

2

65

Pompe d'alimentation.

30 A

2

66

Non utilisé.

—

67

Bobine de relais de pompe d'alimentation.

10 A

2

68

Non utilisé.

—

69

191
