Tapón de llenado de aceite del motor.  Ver Comprobación del aceite de motor
(página 349).

I.

Batería.  Ver Cambio de la batería de 12V  (página 371).

J.

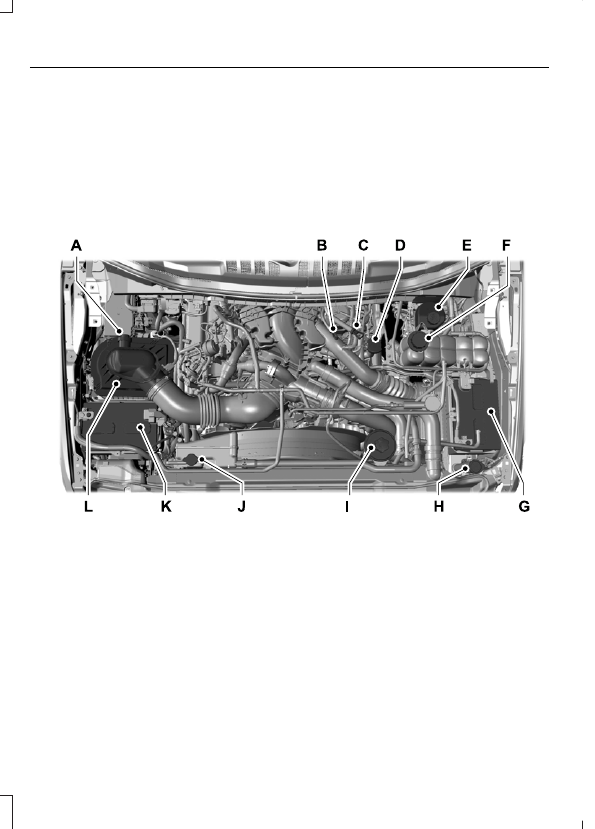

REVISIÓN DEL COMPARTIMIENTO DEL MOTOR - 6.7L DIESEL

F-Super Duty

E234258

Indicador de restricción del filtro de aire

A.

Varilla medidora del nivel del aceite del motor

B.

Varilla medidora del nivel del fluido de la transmisión automática

C.

Llenado del aceite del motor

D.

Depósito del líquido de frenos

E.

Depósito de refrigerante del sistema de enfriamiento del motor (sistema de
enfriamiento primario de alta temperatura)

F.

Batería

G.

Depósito de líquido lavaparabrisa

H.

Depósito del fluido de la dirección hidráulica

I

Depósito de refrigerante del sistema de enfriamiento auxiliar

J

Batería

K

Conjunto del filtro de aire

L

Mantenimiento programado

Los servicios de mantenimiento
programado recomendados son esenciales
para mejorar la vida útil y el rendimiento
del vehículo.

Use solo los combustibles, lubricantes,
líquidos y refacciones recomendados que
cumplan con las especificaciones Ford.
Las refacciones Motorcraft® están
diseñadas y construidas para proporcionar
el mejor rendimiento en su vehículo.  Ver
Capacidades y especificaciones (página
456).

VARILLA INDICADORA DE
NIVEL DE ACEITE DEL MOTOR

E161560

A

B

MIN

A

MAX

B

COMPROBACIÓN DEL ACEITE
DE MOTOR - 6.2L/6.8L

Para revisar el nivel de aceite del motor en
forma precisa y constante, se recomienda
lo siguiente:

1.

Asegúrese de que el vehículo esté
sobre una superficie horizontal.

2. Haga funcionar el motor hasta que

alcance la temperatura de operación
normal.

3. Asegúrese de que el freno de

estacionamiento esté accionado.
Asegúrese de que la transmisión esté
en estacionamiento (P) o en neutral
(N).

4. Apague el motor y espere 15 minutos

a que el aceite drene hasta el cárter de
aceite. Revisión del nivel de aceite del
motor demasiado pronto después de
apagar el motor puede causar una
lectura inadecuada.

5. Abra el cofre.  Ver Apertura y cierre

del cofre (página 344).

6. Quite la varilla indicadora de nivel y

límpiela con un paño limpio sin pelusa.
Ver Revisión del compartimiento
del motor (página 347).

7.

Vuelva a colocar la varilla indicadora
de nivel y quítela nuevamente para
comprobar el nivel del aceite.  Ver
Varilla indicadora de nivel de aceite
del motor (página 349).

8. Asegúrese de que el nivel de aceite

está entre las marcas de nivel máximo
y mínimo. Si el nivel del aceite está en
la marca de nivel mínimo, agregue
aceite inmediatamente.  Ver
Capacidades y especificaciones
(página 448).

9. Si el aceite está a un nivel correcto,

vuelva a colocar la varilla indicadora
de nivel y asegúrese de que quede bien
ajustada.

Nota: No quite la varilla indicadora cuando
el motor esté en marcha.

Nota: Si el nivel de aceite está entre las
marcas de nivel máximo y mínimo, el nivel
es aceptable. No agregue aceite.

Nota: El consumo de aceite de los motores
nuevos alcanza su nivel normal después de
aproximadamente 5.000 km.

Cómo agregar aceite de motor

ALERTA

no quite el tapón de llenado cuando
el motor esté en marcha.

No use aditivos de aceite de motor
complementarios porque son innecesarios
y podrían generar daño del motor que
puede no estar cubierto por la garantía del
vehículo.

E142732

Utilice exclusivamente aceites para
motores de gasolina certificados por el
American Petroleum Institute (API). Un
aceite con este símbolo de marca
registrada cumple con las normas actuales
de protección del sistema de emisión de
gases y motor y los requerimientos de
ahorro de combustible del International
Lubricants Specification Advisory
Committee (ILSAC), integrado por
fabricantes de automóviles de los Estados
Unidos y Japón.

Para alcanzar el máximo nivel del aceite
del motor, haga lo siguiente:

1.

Antes de quitar el tapón, limpie el área
alrededor del tapón de llenado de
aceite.

2. Retire el tapón de llenado de aceite del

motor.  Ver Revisión del
compartimiento del motor (página
347).  Gírelo hacia la izquierda y quítelo.

3. Agregue aceite del motor que cumpla

con las especificaciones de Ford.  Ver
Capacidades y especificaciones
(página 448).  Puede que tenga que usar
un embudo para verter el aceite del
motor en la abertura.

4. Vuelva a revisar el nivel del aceite.

5. Si el aceite está a un nivel correcto,

vuelva a colocar la varilla indicadora
de nivel y asegúrese de que quede bien
ajustada.

6. Vuelva a colocar el tapón de llenado

de aceite del motor. Gire a la derecha
hasta que sienta una fuerte resistencia.

Nota: No agregue aceite por encima de la
marca de nivel máximo. Los niveles de
aceite por encima de la marca de nivel
máximo pueden causar daños al motor.

Nota: Asegúrese de que el tapón de llenado
de aceite esté bien instalado en su lugar.

Nota: Limpie cualquier salpicadura con un
paño absorbente de inmediato.

COMPROBACIÓN DEL ACEITE
DE MOTOR - 6.7L DIESEL

Para revisar el nivel de aceite del motor en
forma precisa y constante, se recomienda
lo siguiente:

1.

Asegúrese de que el vehículo esté
sobre una superficie horizontal.

2. Haga funcionar el motor hasta que

alcance la temperatura normal de
funcionamiento.

3. Asegúrese de que el freno de

estacionamiento esté accionado.
Asegúrese de que la transmisión esté
en estacionamiento (P) o en neutral
(N).

4. Apague el motor y espere 15 minutos

a que el aceite drene hasta el cárter de
aceite. Revisión del nivel de aceite del
motor demasiado pronto después de
apagar el motor puede causar una
lectura inadecuada.

5. Abra el cofre.  Ver Apertura y cierre

del cofre (página 344).

6. Quite la varilla indicadora de nivel y

límpiela con un paño limpio sin pelusa.
Ver Revisión del compartimiento
del motor (página 345).

7.

Vuelva a colocar la varilla indicadora
de nivel y quítela nuevamente para
comprobar el nivel del aceite.  Ver
Varilla indicadora de nivel de aceite
del motor (página 349).

8. Asegúrese de que el nivel de aceite

está entre las marcas de nivel máximo
y mínimo. Si el nivel del aceite está en
la marca de nivel mínimo, agregue
aceite inmediatamente.  Ver
Capacidades y especificaciones
(página 456).

9. Si el aceite está a un nivel correcto,

vuelva a colocar la varilla indicadora
de nivel y asegúrese de que quede bien
ajustada.

Nota: No quite la varilla indicadora de nivel
cuando el motor esté en marcha.

Nota: Si el nivel de aceite está entre las
marcas de nivel máximo y mínimo, el nivel
es aceptable. No agregue aceite.

Nota: El consumo de aceite de los motores
nuevos alcanza su nivel normal después de
aproximadamente 5.000 km.

Cómo agregar aceite del motor

ALERTA

No quite el tapón de llenado cuando
el motor esté funcionando.

No use aditivos de aceite del motor
complementarios porque son innecesarios
y podrían generar daño al motor que puede
no estar cubierto por la garantía del
vehículo.

E163371

Utilice exclusivamente aceites para
motores Diesel certificados por el
American Petroleum Institute (API). Un
aceite con este símbolo de marca
registrada cumple con las normas actuales
de protección del sistema de emisión de
gases y motor y los requerimientos de
ahorro de combustible del International
Lubricants Specification Advisory
Committee (ILSAC), integrado por
fabricantes de automóviles de los Estados
Unidos y Japón.
