E188735

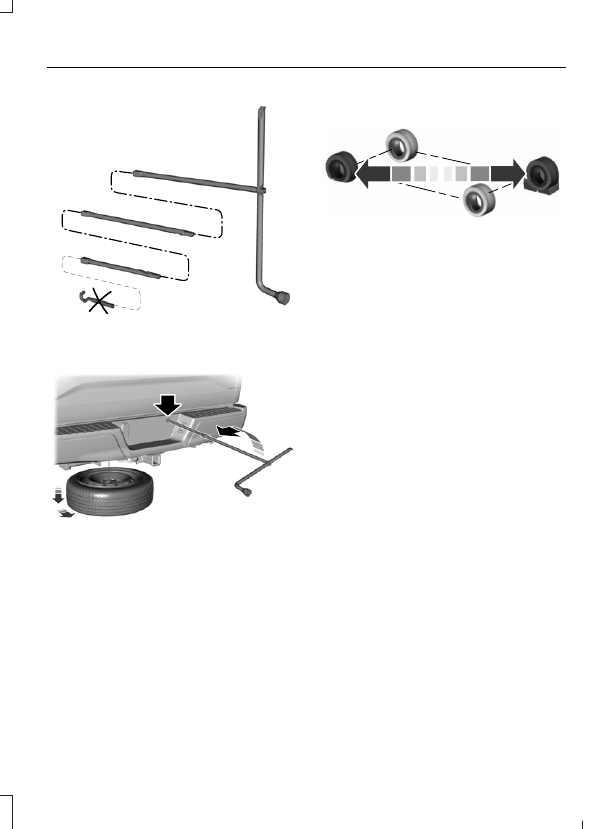

2. Ensamble la manija del gato, como se

muestra en la ilustración.

E184020

3. Inserte la manija del gato por completo

a través del orificio de la defensa y en
el tubo guía mediante el orificio de
acceso que está en la defensa trasera.

4. Gire la manija hacia la izquierda hasta

que la llanta de refacción toque la
tierra, pueda deslizarla hacia atrás y el
cable se afloje un poco.

5. Extraiga el retenedor desde el centro

de la rueda.

E175447

6. Bloquee la rueda frontal y trasera

diagonalmente opuesta a la llanta
desinflada con la cuña para rueda. Por
ejemplo, si la rueda frontal izquierda
está desinflada, bloquee la rueda
trasera derecha.

7.

Busque la llanta de refacción y el gato
del vehículo en las ubicaciones de
almacenamiento.

8. Afloje cada tuerca de seguridad de la

rueda desinflada afectada medio giro
hacia la izquierda, pero no las saque.

403

F-150 (TFC) Mexico, esMEX, Edition date: 201611, Second Printing

Ruedas y llantas

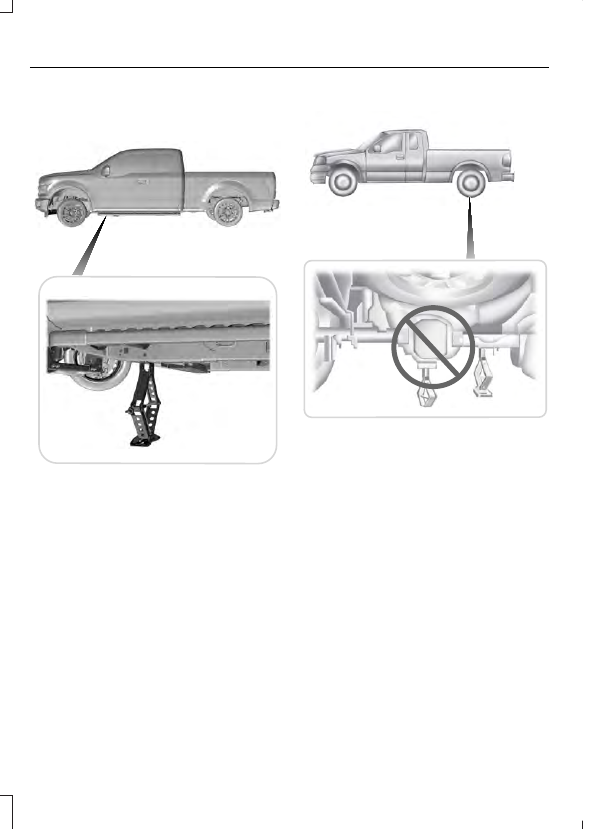

Elevación del vehículo con el gato

Puntos de apoyo para el gato
delanteros

E183709

Nota: Use el larguero del bastidor como
punto de apoyo del gato y no el brazo de
control. El larguero del bastidor está
marcado con una flecha.

Puntos de apoyo para el gato traseros

E166718

Nota: Apoye el gato en los puntos
indicados para evitar daños al vehículo.

1.

Ponga el gato del vehículo en el punto
de apoyo para el gato cerca de la llanta
que está cambiando. Gire la manija del
gato hacia la derecha hasta que la
rueda esté completamente separada
del piso.

2. Quite las tuercas de la rueda con la

llave de tuercas de rueda.

3. Reemplace la llanta desinflada con la

llanta de refacción, asegurándose de
que el vástago de válvula quede hacia
fuera. Vuelva a instalar las tuercas de
la rueda hasta que la rueda quede bien
ajustada contra el cubo. No apriete
completamente las tuercas de la rueda
hasta que no haya bajado la rueda.

404

F-150 (TFC) Mexico, esMEX, Edition date: 201611, Second Printing

Ruedas y llantas

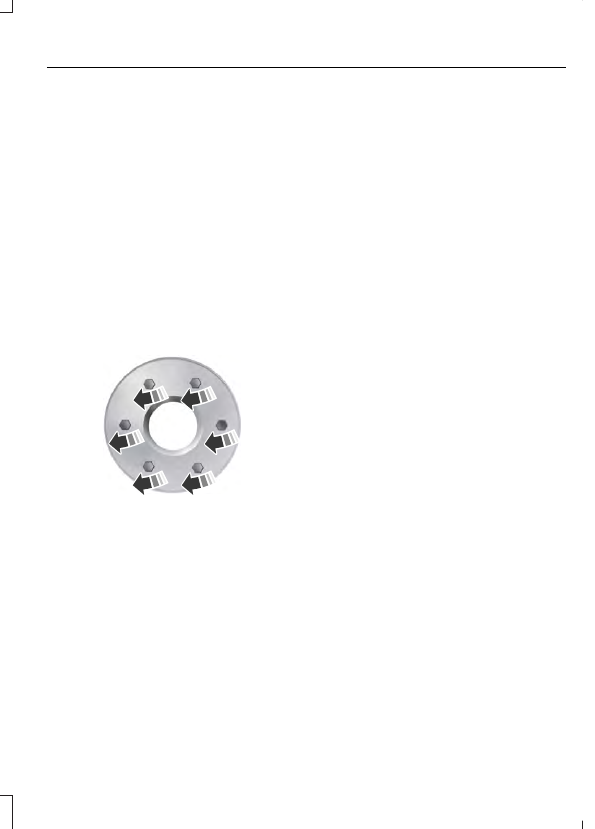

4. Baje la rueda girando la manija del gato

hacia la izquierda.

5. Quite el gato del vehículo y apriete

completamente las tuercas de la rueda
en el orden que se indica.  Ver
Especificaciones técnicas (página
407).

6. Guarde la llanta desinflada. Consulte

Almacenamiento de la llanta
desinflada o llanta de refacción.

7.

Guarde el gato y la llave de rueda del
vehículo. Asegúrese de que el gato
quede sujetado firmemente antes de
conducir. Consulte Guardado de la
bolsa de herramientas y del gato del
vehículo.

8. Desbloquee las ruedas.

E166719

1

3

5

4

6

2

Almacenamiento de la llanta
desinflada o la llanta de refacción

Nota: Si no se siguen las instrucciones de
almacenamiento de la llanta de refacción,
puede reventarse el cable o perderse la
llanta de refacción.

1.

Apoye la llanta en el suelo con el
vástago de válvula hacia arriba.

2. Deslice parcialmente la rueda debajo

del vehículo e instale el retenedor a
través del centro de la rueda. Tire el
cable para alinear los componentes en
el extremo del cable.

3. Gire la manija del gato hacia la derecha

hasta que la llanta suba hasta su
posición de almacenamiento debajo
del vehículo. El esfuerzo para girar la
manija del gato aumenta
significativamente y el soporte de la
llanta de refacción produce un sonido
de trinquete o se desliza cuando la
llanta se eleva al ajuste máximo.
Apriete lo mejor que pueda, hasta el
punto donde se produce el sonido de
trinquete o el deslizamiento, si es
posible. El portallantas de refacción no
le permitirá apretarla en exceso. Si el
portallantas de refacción emite sonido
de trinquete o se desliza fácilmente,
lleve el vehículo a su distribuidor
autorizado.

4. Compruebe que la llanta quede en

contacto con el bastidor y que esté
apretada correctamente. Trate de
empujarla y tirarla, y luego gire la llanta
para asegurarse de que no se moverá.
Libérela y vuelva a apretarla si es
necesario. Si no almacena la llanta de
refacción correctamente puede tener
como consecuencia la falla del cable
del malacate y la pérdida de la llanta.

5. Repita este procedimiento de revisión

de ajuste al revisar la presión de la
llanta de refacción (cada seis meses,
según la información de
mantenimiento programado) o en
cualquier momento en que haya que
quitar la llanta de refacción para revisar
otros componentes.

6. Si la quitó, instale el seguro de la llanta

de refacción (si está equipado) en el
tubo guía de la defensa con el uso de
la llave del seguro de la llanta de
refacción (si está equipado) y la manija
del gato.

405

F-150 (TFC) Mexico, esMEX, Edition date: 201611, Second Printing

Ruedas y llantas

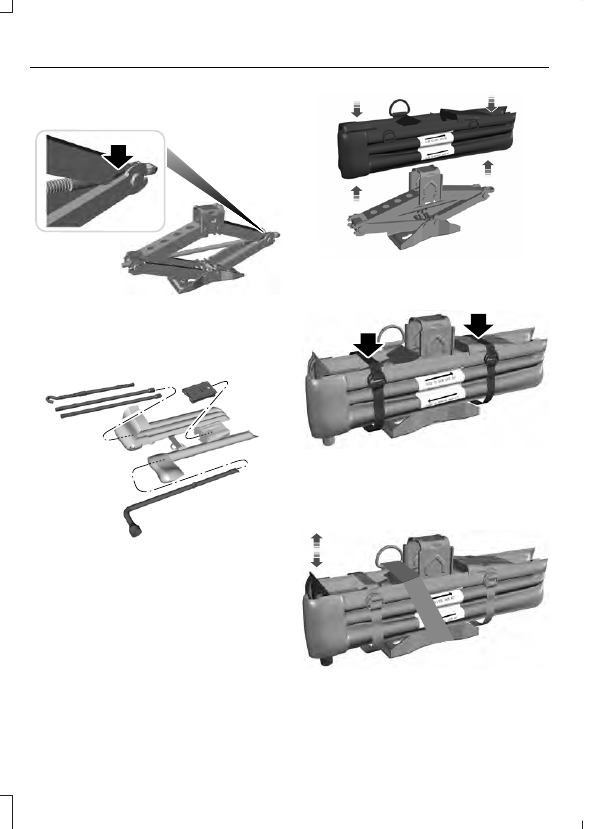

Guardado de la bolsa de herramientas
y del gato del vehículo

E184021

1.

Ajuste el gato hacia arriba o hacia
abajo al rotar el tornillo principal,
ubicado en el extremo del gato. Las
marcas de almacenamiento deben
quedar alineadas con el canal inferior.

E233626

2. Coloque las herramientas en la bolsa

de herramientas.

E233625

3. Instale la bolsa de herramientas en la

parte superior del gato del vehículo.

E233624

4. Instale las correas del sello D que

sujetan la bolsa de herramientas al
gato del vehículo.

E233623

5. Instale el embudo de combustible.
