Ford Excursion (2000 year). Manual - part 36

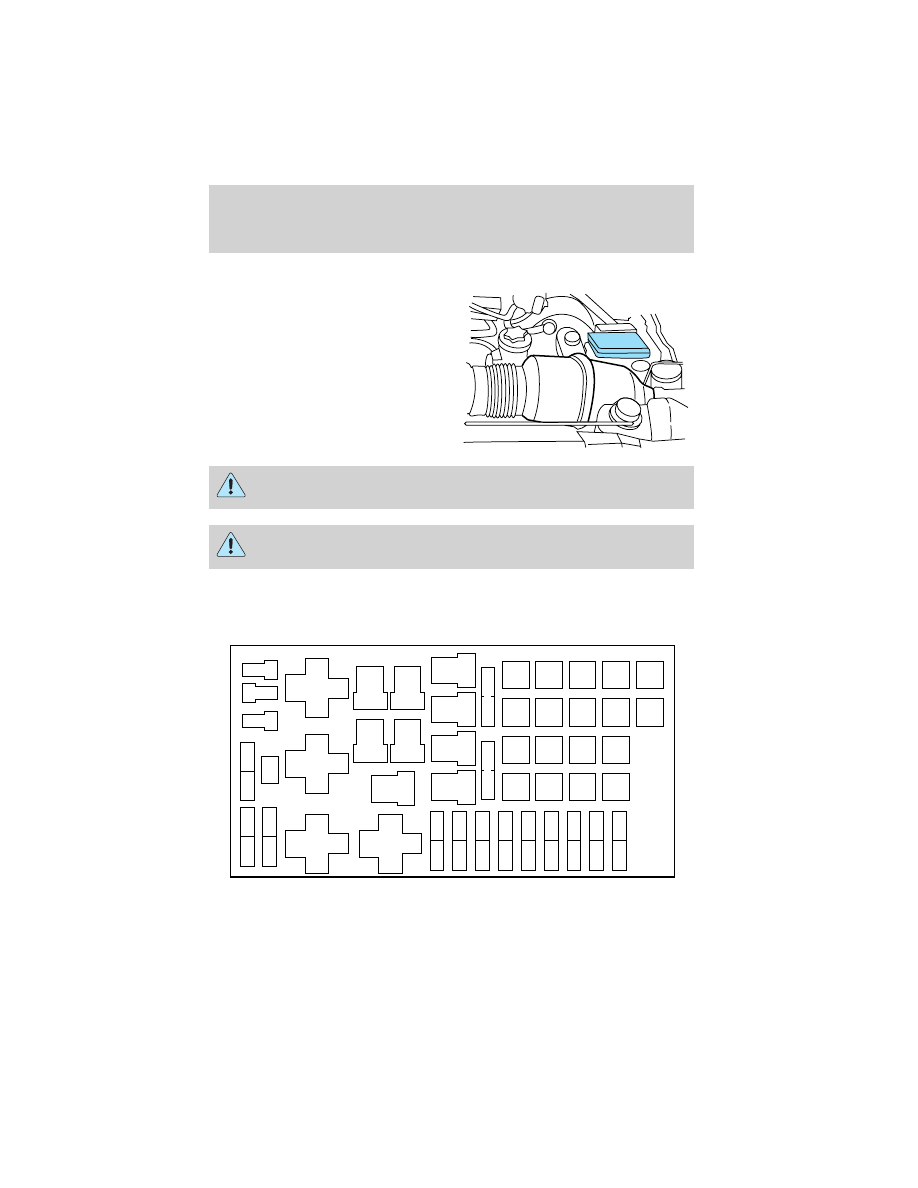

Power distribution box

The power distribution box is
located in the engine compartment.
The power distribution box contains
high-current fuses that protect your
vehicle’s main electrical systems
from overloads.

Always disconnect the battery before servicing high current
fuses.

Always replace the cover to the Power Distribution Box before
reconnecting the battery or refilling fluid reservoirs.

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and care chapter.

MAXI

FUSE

115

MAXI

FUSE

116

MAXI

FUSE

117

MAXI

FUSE

118

MAXI

FUSE

111

MAXI

FUSE

112

MAXI

FUSE

113

MAXI

FUSE

114

MAXI

FUSE

107

MAXI

FUSE

108

MAXI

FUSE

109

MAXI

FUSE

110

MAXI

FUSE

103

MAXI

FUSE

104

MAXI

FUSE

105

MAXI

FUSE

106

MAXI

FUSE

101

MAXI

FUSE

102

CB601

CB602

FUSE 17

FUSE 18

FUSE 21

FUSE 22

FUSE 19

FUSE 20

FUSE 23

FULL

RELAY 302

R 401

D 501

FUSE 24

FUSE 15

FUSE 16

FUSE 13

FUSE 14

FUSE 11

FUSE 12

FUSE 9

FUSE 10

FUSE 7

FUSE 8

FUSE 5

FUSE 6

FUSE 3

FUSE 4

FUSE 1

FUSE 2

D 503

D 502

FULL

RELAY 301

HALF

RELAY

207

FULL

RELAY 303

FULL

RELAY 304

HALF

RELAY

201

HALF

RELAY

202

HALF

RELAY 208

HALF

RELAY 209

HALF

RELAY 205

HALF

RELAY 206

HALF

RELAY

203

HALF

RELAY

204

Roadside emergencies

143

The high-current fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box Description

1

20A*

Rear Wiper

2

10A*

Air Bag

3

15A*

Quarter Flip Window Motor

4

20A*

Trailer Tow Backup Lamps, Trailer Tow
Park Lamps

5

20A*

Instrument Panel Auxiliary Power Point

6

10A*

Gasoline only-A/C (CASS)
Diesel only-Alternator

9A9 Field

7

20A*

Floor Console Auxiliary Power Point

8

15A*

Park Lamps

9

20A*

Left Rear Quarter Auxiliary Power
Point

10

30A*

Head Lamps

11

20A*

Cargo Auxiliary Power Point

12

15A*

DRL

13

10A*

Washer

14

15A*

Horn

15

—

Not Used

16

—

Not Used

17

—

Not Used

18

—

Not Used

19

20A* (Gasoline

only) —

(Diesel only)

Gasoline only-E40D/HEGO
Diesel only-Not Used

20

7.5A*

Trailer Tow Stop /Turn LH

21

10A*

Left Headlamp

22

7.5A*

Trailer Tow Stop /Turn RH

23

10A*

Right Headlamp

24

20A* (Gasoline

only) —

(Diesel only)

Gasoline only-Engine Control
Diesel only-Not Used

Roadside emergencies

144

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box Description

101

50A**

Ignition Switch (B1 & B3)

102

30A**

Power Door Locks

103

40A**

Auxiliary Blower

104

30A**

Electronic Shift On The Fly (Transfer
Case Motor)

105

50A**

Junction Box Battery Feed

106

— (Gasoline

only)

30A**

(Diesel only)

Gasoline only-Not Used
Diesel only-Injector Driver Module

107

30A**

Heated Seats

108

30A**

Power Seats

109

40A**

Front Blower Motor

110

30A**

Trailer Tow Electronic Brake

111

—

Not Used

112

20A**

Fuel Pump

113

30A** (Gasoline

only)

20A**

(Diesel only)

PCM Power

114

—

Not Used

115

30A**

Trailer Tow Battery Charge

116

50A**

Ignition Switch (B4 & B5)

117

—

Not Used

118

40A**

Rear Defroster

201

—

Park Lamp

202

—

Fuel Pump

203

—

Not Used

204

—

Quarter Flip Window Motor

205

—

Rear Wiper

206

—

Rear Washer

207

—

Wiper Run/Park

Roadside emergencies

145

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box Description

208

—

Wiper HI/LOW

209

—

Front Washer

301

—

Horn Relay

302

—

Gasoline only-A/C (CASS)
Diesel only-Injector Driver Module
Power Relay

303

—

Blower Motor

304

—

EEC Power

401

—

Not Used

501

—

Powertrain Control Module Diode

502

—

A/C Clutch Diode

503

—

Not Used

601

30A CB

Power Windows

602

60A**

Four Wheel Anti-Lock Brake Module

*Mini fuses **Maxi fuses
