Always replace a fuse with one that has the specified amperage
rating. Using a fuse with a higher amperage rating can cause

severe wire damage and could start a fire.

Standard fuse amperage rating and color

COLOR

Fuse

Rating

Mini

Fuses

Standard

Fuses

Maxi

Fuses

Cartridge

Maxi

Fuses

Fuse Link

Cartridge

2A

Grey

Grey

—

—

—

3A

Violet

Violet

—

—

—

4A

Pink

Pink

—

—

—

5A

Tan

Tan

—

—

—

7.5A

Brown

Brown

—

—

—

10A

Red

Red

—

—

—

15A

Blue

Blue

—

—

—

20A

Yellow

Yellow

Yellow

Blue

Blue

25A

Natural

Natural

—

—

—

30A

Green

Green

Green

Pink

Pink

40A

—

—

Orange

Green

Green

50A

—

—

Red

Red

Red

60A

—

—

Blue

—

Yellow

70A

—

—

Tan

—

Brown

80A

—

—

Natural

—

Black

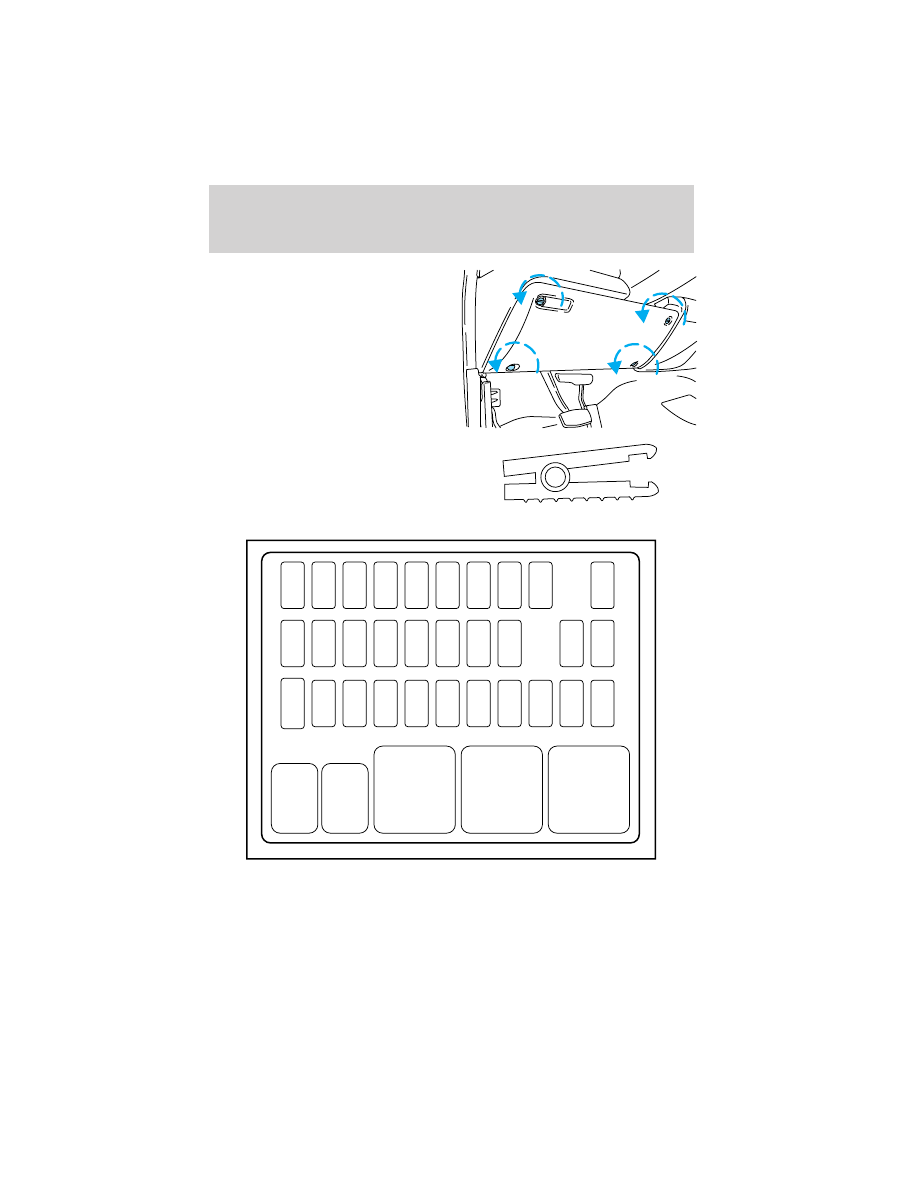

Passenger compartment fuse panel

The fuse panel is located below and to the left of the steering wheel by
the brake pedal. Remove the panel cover to access the fuses.

Roadside emergencies

139

To remove the fuse panel cover,
turn the panel fasteners
counterclockwise.

To remove a fuse use the fuse puller
tool provided on the fuse panel
cover.

FUSE1

RELAY

1

RELAY

2

RELAY

3

RELAY

4

RELAY

5

12

22

21

3

2

3

31

4

2

4

4

16

15

25

52

6

61

7

2

7

71

8

2

8

81

9

2

9

11

21

31

93

0

10

20

Roadside emergencies

140

The fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment

Fuse Panel Description

1

20A

Radio, Secondary Fusing for Audio Options

2

5A

Instrument Cluster, Powertrain Control
Module (PCM) Keep Alive Memory, PATS
LED

3

20A

Cigar Lighter, Data Link Connector

4

—

Not Used

5

10A

Ignition Run Power Feed (Customer
Access)

6

15A

DRL, Brake Shift Interlock (BSI), ECM,
Overhead Trip Computer (OTC), AUX A/C
Components, Hazard Flasher, Speed
Control, Vacuum Pump, Backup Lamps,
Electronic Shift On The Fly Hublock
Solenoid, Heated Seat

7

5A

Power Window/Lock Switch Illumination

8

5A

Headlamp Switch, LED/Radio

9

—

Not Used

10

—

Not Used

11

30A

Wiper Run/Park Relay Coil, Wiper Hi/LO
Relay Coil, Washer Pump Relay Coils, Front
Wiper Motor, Rear Wiper Motor Relay Coils

12

—

Not Used

13

20A

Stop Lamps, Center High-mount Stop
Lamp/Hazard, Trailer Tow Stop Lamp,
Speed Control

14

15A

Dome Lamp, Cargo Lamp, Courtesy Lamps,
Running Boards, Power Mirrors, Vanity
Mirrors, Map Lamps, Underhood Lamps,
Glove Box Lamp, Power Windows (Delayed
Accessory)

15

5A

Stop Lamp Switch (Logic), PATS, GEM

16

15A

Hi-beam Headlamps, Instrument Cluster
(Hi-beam Indicator)

Roadside emergencies

141

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment

Fuse Panel Description

17

15A

Heated Mirrors, Rear Defroster

9ON9

indicator

18

10A

Rear Integrated Control Panel (RICP), CD
Changer

19

10A

Instrument Cluster, GEM Module, Overdrive
Cancel Switch, PATS/PATS Transiever, Idle
Validation Switch (Diesel only)

20

15A

Starter Motor Relay, GEM, Radio (w/
Secondary)

21

5A

Radio Start Feed

22

10A

Air Bag Module, Blower Motor Relay Coil

23

—

Not Used

24

10A

A/C Clutch, Blend Door Actuator, Trailer
Tow Battery Charge Relay Coil

25

5A

4-Wheel Anti-Lock Brake System (4WABS)

26

—

Not Used

27

—

Not Used

28

—

Not Used

29

5A

Instrument Cluster (Charge and Airbag
Warning Lamps)

30

30A

PCM Relay Coil, Ignition Coil (Gasoline
only), Fuel Heater (Diesel only), Wastegate
Solenoid (Diesel only), Injector Driver
Module Relay Coil (Diesel only)

31

—

Not Used

Relay 1

—

Interior Lamp Relay

Relay 2

—

Battery Saver Relay

Relay 3

—

Rear Defroster

Relay 4

—

Power Window One Touch Down Relay

Relay 5

—

Accessory Delay Relay
