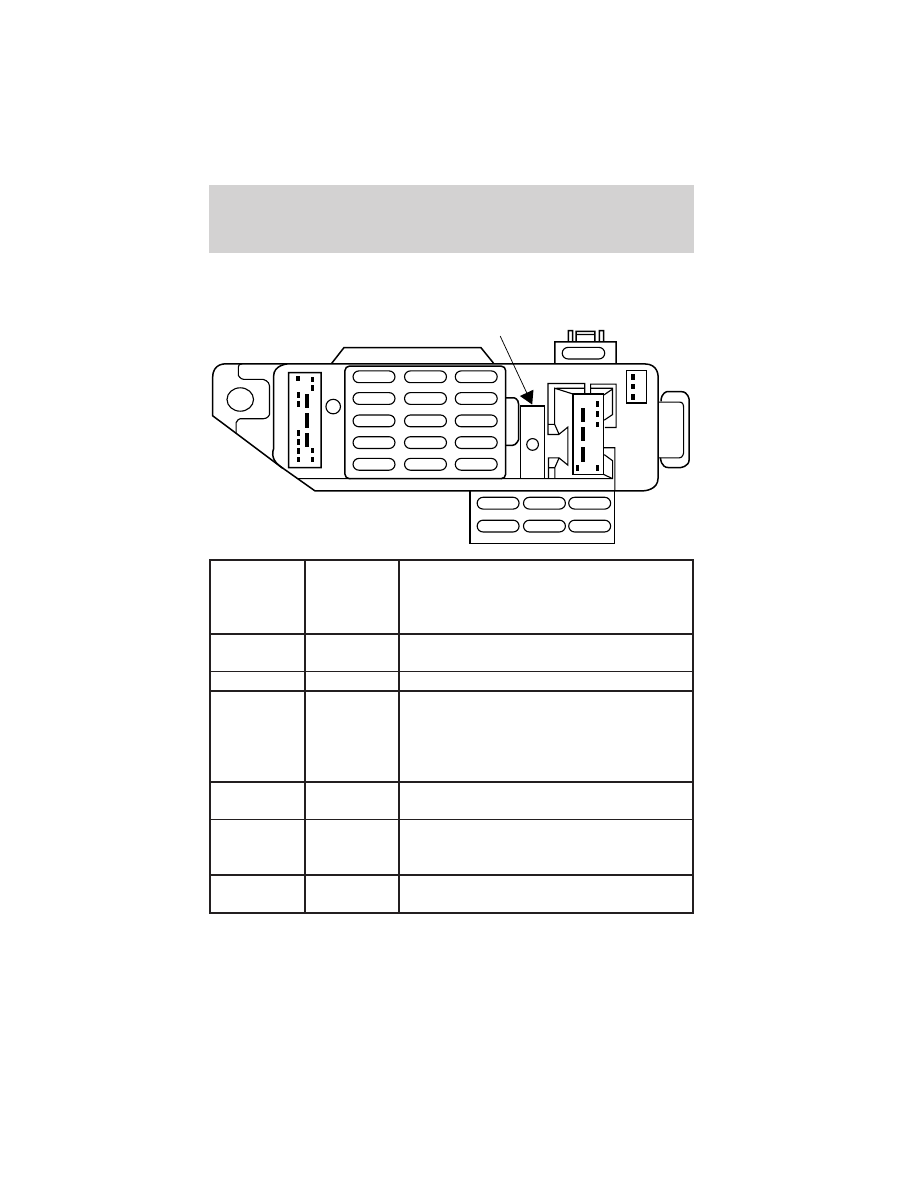

Les fusibles sont identifiés de la manière suivante :

Emplace-

ment du

fusible/

relais

Intensité

Description

R.WIPER

10 A

Feux de jour, essuie-glace/lave-glace de
lunette arrière

HAZARD

15 A

Feux de détresse

ROOM

10 A

Commandes du moteur, module de
verrouillage antivol personnalisé (RAP),
radio, interverrouillage du sélecteur de
vitesse, éclairage à l’entrée, système de
démarrage, carillon d’avertissement

ENGINE

15 A

Sac gonflable, commandes du moteur,
capteur TR

MIRROR

5 A

Rétroviseurs extérieurs à commande
électrique, radio, entrée sans clé avec
télécommande (RKE)

DOOR

LOCK

30 A

Serrures à commande électrique

R. WIPER

(DOOR LK)

STOP

HAZARD

HORN

TAIL

ROOM

(AIR COND)

–

ENGINE

METER

(ASC)

MIRROR

WIPER

–

P. Window (C.B.)

(FOG)

CIGAR

(AUDIO)

AIR BAG

FUEL INJ

HEATER

–

De´pannage

116

Emplace-

ment du

fusible/

relais

Intensité

Description

HORN

15 A

Avertisseur sonore

AIR COND

15 A

Chauffage et climatisation, freins ABS

METER

10 A

Phares de recul, commandes du moteur,
tableau de bord, dégivreur de lunette
arrière, interverrouillage du sélecteur de
vitesse, carillon d’avertissement,
contacteur des clignotants

WIPER

20 A

Essuie-glace/lave-glace, relais du
ventilateur

STOP

15 A

Feux stop

TAIL

15 A

Phares extérieurs, éclairage des
instruments

ASC

10A

Programmateur de vitesse

CIGAR

20A

Allume-cigares

AIR BAG

10 A

Connecteur de joint, moniteur de
diagnostic de sacs gonflables

FOG

10 A

Phares antibrouillard, feux de jour

AUDIO

15 A

Radio

FUEL

INJECTOR

10 A

Sonde d’oxygène chauffante, capteur de
débit de purge des vapeurs de carburant

P. WINDOW

Disjoncteur

30 A CB

Lève-glaces électriques

BLOWER

Disjoncteur

30 A CB

Chauffage et climatisation

Boîtier de distribution électrique

Le boîtier de distribution électrique est situé dans le compartiment
moteur. Il contient des fusibles haute intensité qui protègent les
principaux circuits électriques de votre véhicule contre les surcharges.

De´pannage

117

Débranchez toujours la batterie avant toute intervention sur les
fusibles haute intensité.

Reposez toujours le couvercle du boîtier de distribution
électrique avant de rebrancher la batterie ou de remplir les

réservoirs de liquide.

Coupé

Les fusibles haute intensité sont identifiés comme suit :

Emplace-

ment du

fusible/

relais

Intensité

Description

FUEL INJ.

30 A*

Sacs gonflables, module de commande fixe
à relais (relais du processeur du moteur),
alternateur

DEFOG

30 A*

Dégivreur de lunette arrière

MAIN

100 A*

Protection de l’ensemble des circuits
électriques

USE THE DESIGNATED FUSES ONLY

FUEL INJ

30A

DEFOG

30A

MAIN

100A

COOLING FAN

40A

(ABS)

60A

BTN

40A

HEADLAMP

RELAY

FUEL PUMP 20A

OBD-II 10A

HEAD RH 10A

HEAD LH 10A

De´pannage

118

Emplace-

ment du

fusible/

relais

Intensité

Description

BTN

40 A*

Feux de détresse, feux stop, serrures, feux
arrière, fusibles de l’habitable et de
l’avertisseur sonore du porte-fusibles de la
planche de bord

ABS

60 A*

Relais principal des freins antiblocage

COOLING

FAN

40 A*

Module de commande fixe à relais
(motoventilateur)

OBD II

10 A*

Prise de diagnostic, tableau de bord

FUEL PUMP

20 A**

Module de commande fixe à relais (pompe
d’alimentation)

HEAD RH

10 A**

Phares

HEAD LH

10 A**

Phares

* Cartouche de fil fusible ** Fusible

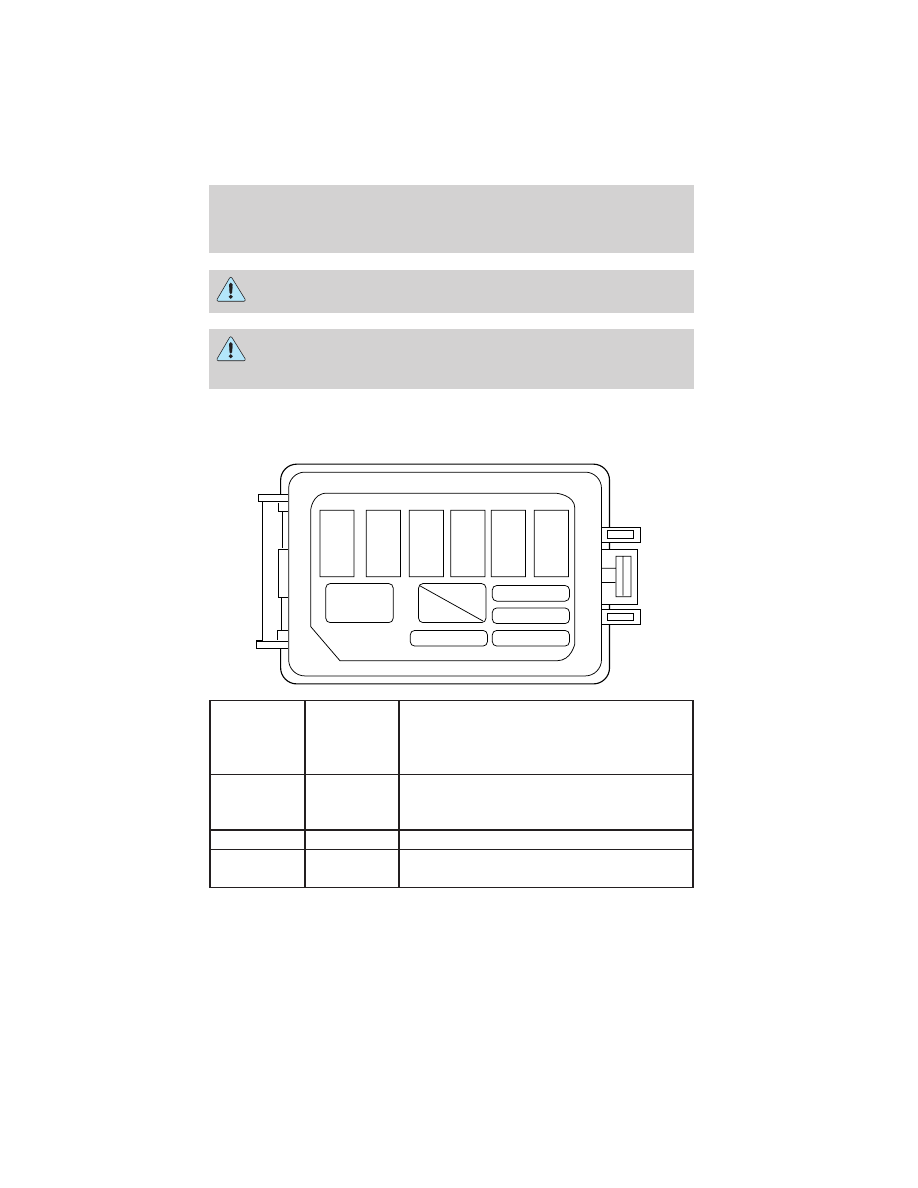

Berline/familiale

Les fusibles haute intensité sont identifiés comme suit :

USE THE DESIGNATED FUSES ONLY

FUEL INJ

30A

DEFOG

30A

MAIN

100A

COOLING FAN

40A

(ABS)

60A

BTN

40A

HEADLAMP

RELAY

FUEL PUMP 20A

OBD-II 10A

HEAD RH 10A

HEAD LH 10A

De´pannage

119
