Ford Escort (1999). Manuel - partie 28

Du côté droit du coffre, derrière la
doublure.

Espace réservé aux jambes du
conducteur, derrière le panneau
d’auvent.

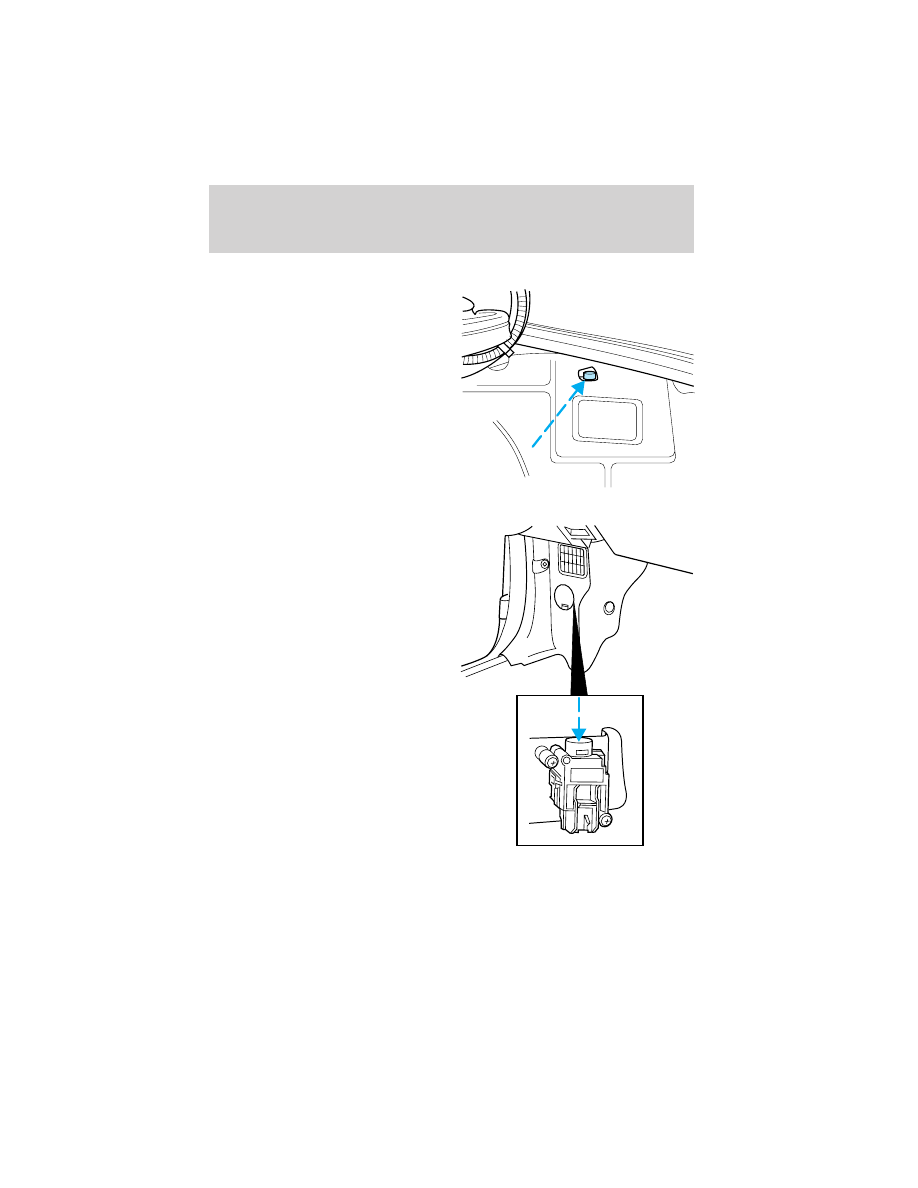

Suivant le modèle, l’interrupteur automatique de la pompe d’alimentation
se trouve soit du côté droit du coffre, derrière la doublure, soit dans
l’espace réservé aux jambes du conducteur, derrière le panneau d’auvent.

De´pannage

112

FUSIBLES ET RELAIS

Fusibles

Si certains accessoires électriques
de votre véhicule ne fonctionnent
pas, il est possible qu’un fusible soit
grillé. Vous pouvez identifier un
fusible grillé par le fil métallique
rompu à l’intérieur. Avant de
remplacer un accessoire électrique quelconque, vérifiez d’abord les
fusibles des circuits correspondants.

Remplacez toujours un fusible par un autre de même valeur. Si
vous remplacez un fusible par un fusible de plus forte intensité,

le câblage électrique du véhicule risque d’être endommagé, ce qui
pourrait occasionner un incendie.

Intensité et couleur des fusibles

COULEUR

Intensité

Fusibles

ordinaires

Fusibles

Fusibles

haute

intensité

Fil fusible à

cartouche

2 A

Gris

Gris

—

—

3 A

Violet

Violet

—

—

4 A

Rose

Rose

—

—

5A

Havane

Havane

—

—

7.5 A

Brun

Brun

—

—

10 A

Rouge

Rouge

—

—

15 A

Bleu

Bleu

—

—

20 A

Jaune

Jaune

Jaune

Bleu

25 A

Beige

Beige

—

—

30 A

Vert

Vert

Vert

Rose

40 A

—

—

Orange

Orange

50 A

—

—

Rouge

Rouge

60 A

—

—

Bleu

Jaune

70 A

—

—

Havane

Brun

80 A

—

—

Beige

Noir

15

15

De´pannage

113

Coupé

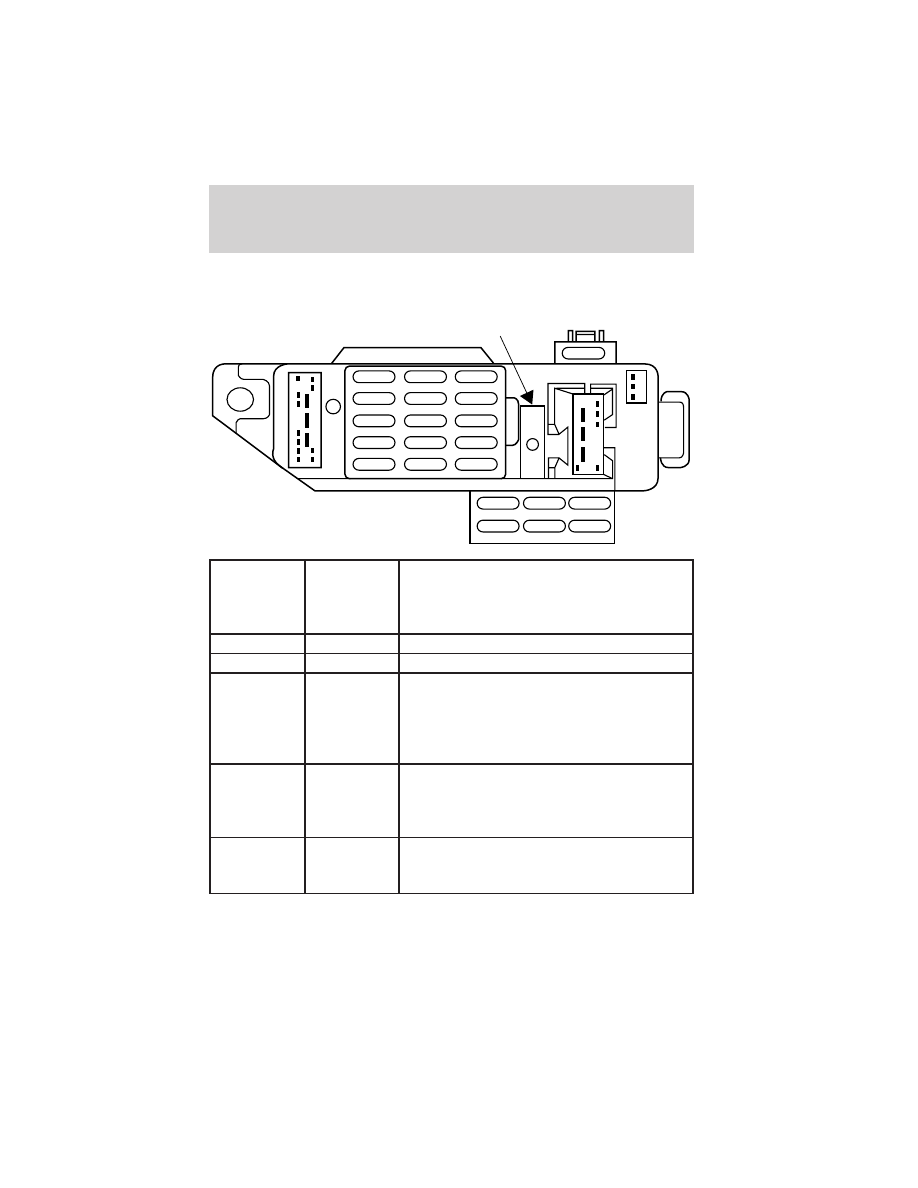

Les fusibles sont identifiés comme suit :

Emplace-

ment du

fusible/

relais

Intensité

Description

DRL

10 A

Feux de jour

HAZARD

15 A

Feux de détresse

ROOM

10 A

Commandes du moteur, verrouillage
antivol personnalisé (RAP), radio,
interverrouillage du sélecteur de vitesse,
éclairage à l’entrée, système démarrage,
carillon d’avertissement, tableau de bord

ENGINE

15 A

Boîte de vitesses automatique
électronique, allumage, module de
commande fixe à relais (relais du
processeur du moteur)

RADIO

5 A

Rétroviseurs extérieurs à commande
électrique, radio, verrouillage antivol
personnalisé (RAP)

(DRL)

(DOOR LK)

STOP

HAZARD

HORN

TAIL

ROOM

(AIR COND)

(SUN ROOF)

ENGINE

METER

(ASC)

RADIO

WIPER

–

P. Window (C.B.)

(FOG)

CIGAR

(AUDIO)

AIR BAG

FUEL INJ

HEATER

–

De´pannage

114

Emplace-

ment du

fusible/

relais

Intensité

Description

DOOR

LOCK

30 A

Serrures à commande électrique

HORN

15 A

Avertisseur sonore, interverrouillage du
sélecteur de vitesse

AIR COND

15 A

Chauffage et climatisation, freins ABS

METER

10 A

Feux de recul, contacteur de niveau du
liquide de refroidissement, tableau de
bord, dégivreur de lunette arrière,
interverrouillage du sélecteur de vitesse,
carillon d’avertissement, commande des
clignotants

WIPER

20 A

Essuie-glace/lave-glace, relais du
ventilateur d’habitacle

STOP

20 A

Feux stop, manocontact des freins

TAIL

15 A

Éclairage extérieur, éclairage indirect du
tableau de bord

SUN ROOF

15 A

Toit ouvrant à commande électrique

ASC

10 A

Programmateur de vitesse

P. WINDOW

Disjoncteur

30 A

Lève-glaces électriques

CIGAR

20 A

Allume-cigares

AIR BAG

10 A

Sacs gonflables

FOG

10 A

Phares antibrouillard, feux de jour

AUDIO

15 A

Amplificateur haut de gamme, chargeur de
disques compacts

FUEL INJ.

10 A

Sonde à oxygène chauffante, capteur de
purge du filtre à charbon actif

BLOWER

Disjoncteur

30 A

Relais du ventilateur d’habitacle

De´pannage

115
