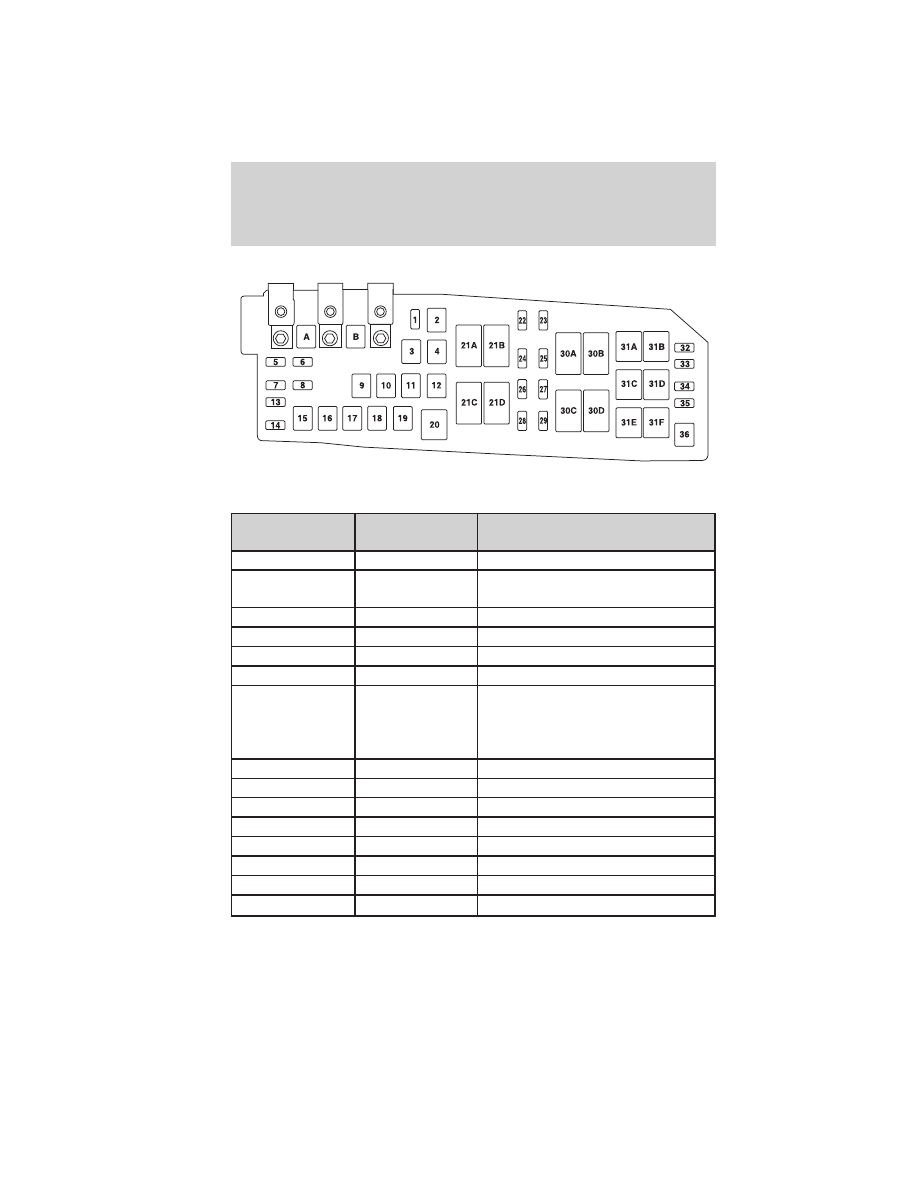

The fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

A

80A Midi

Power steering control module

B

125A Midi

Passenger compartment fuse
panel

1

15A*

Heated mirror

2

30A**

Rear defroster

3

20A**

Rear power point

4

40A**

Electric vacuum pump

5

10A*

Powertrain control module (PCM)
– keep alive power, PCM relay,
Transmission control module,
Canister vent

6

—

Not used

7

15A*

Liftgate latch

8

5A*

Traction battery control module

9

50A**

Brake control module

10

30A**

Front wipers

11

—

Not used

12

40A**

Blower motor

13

—

Not used

Roadside Emergencies

254

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

14

10A*

Heater/Coolant pump

15

50A**

Traction battery control module
(TBCM)

16

40A**

Cooling fan 1

17

40A**

Cooling fan 2

18

50A**

Brake control module solenoid

19

30A**

Power seats

20

—

Not used

21A

—

Rear defroster relay

21B

—

Ignition relay

21C

—

Blower relay

21D

—

PCM relay

22

15A*

Ignition coils

23

15A*

Fuel injectors

24

10A*

Transmission control module

25

5A*

TBCM

26

20A*

Fuel pump, TBCM

27

10A*

PCM (general powertrain
components malfunction indicator
lamp), Heater pump relay, Motor
electronics coolant pump relay,
Electronic A/C compressor

28

15A*

Universal exhaust gas oxygen
(UEGO) sensor, PCM – emission
related powertrain components
malfunction indicator lamp

29

15A*

PCM power

30A

—

Cooling fan 1 relay

30B

—

Electric vacuum pump mechanical
relay

30C

—

Cooling fan main relay

30D

—

Cooling fan 2 relay

Roadside Emergencies

255

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

31A

—

Reverse lamp relay

31B

—

Not used

31C

—

Heater pump relay

31D

—

Coolant pump relay

31E

—

Not used

31F

—

Liftgate latch relay

32

—

Not used

33

—

PCM diode

34

—

Not used

35

10A*

Run/start, Reverse lamps, Rear
defrost relay

36

—

Not used

* Mini fuse ** Cartridge fuse

Roadside Emergencies

256

Auxiliary relay box

The relay box is located in the engine compartment on the radiator
support bracket.

Fuse/Relay

location

Fuse amp

rating

Description

Relay

—

Electric vacuum pump (solid state)

1

—

Not used

2

—

Not used

3

—

Not used

4

5A*

Vacuum pump monitor

5

—

Not used

6

—

Not used

* Mini fuses **Cartridge fuse

Roadside Emergencies
