COLOR

Fuse

rating

Mini

fuses

Standard

fuses

Maxi

fuses

Cartridge

maxi

fuses

Fuse link

cartridge

10A

Red

Red

—

—

—

15A

Blue

Blue

—

—

—

20A

Yellow

Yellow

Yellow

Blue

Blue

25A

Natural

Natural

—

Natural

Natural

30A

Green

Green

Green

Pink

Pink

40A

—

—

Orange

Green

Green

50A

—

—

Red

Red

Red

60A

—

—

Blue

Yellow

Yellow

70A

—

—

Tan

—

Brown

80A

—

—

Natural

Black

Black

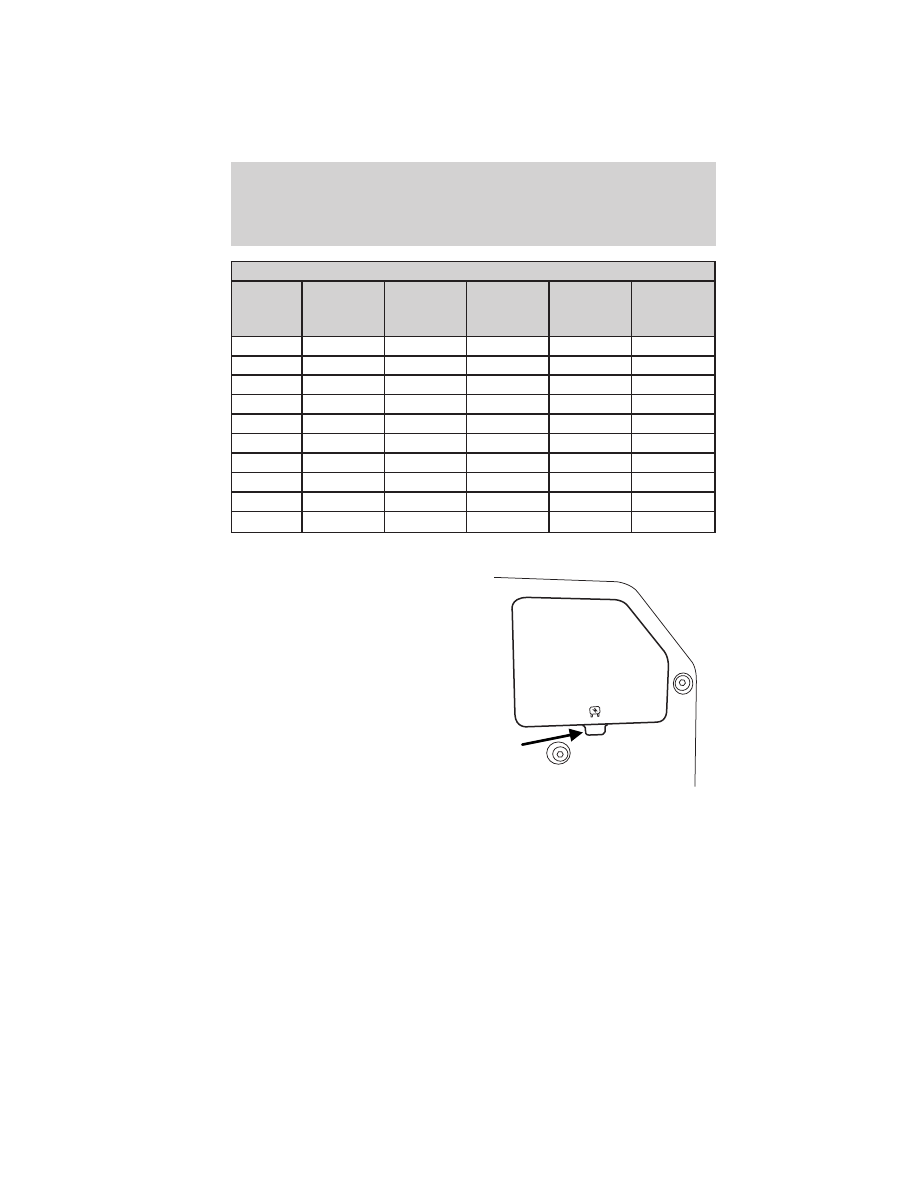

Passenger compartment fuse panel

The fuse panel is located on the
right-hand side of the center
console, by the instrument panel.
Remove the panel cover to access
the fuse cover. Press the tabs on the
top and bottom of the fuse cover to
remove.

Roadside Emergencies

250

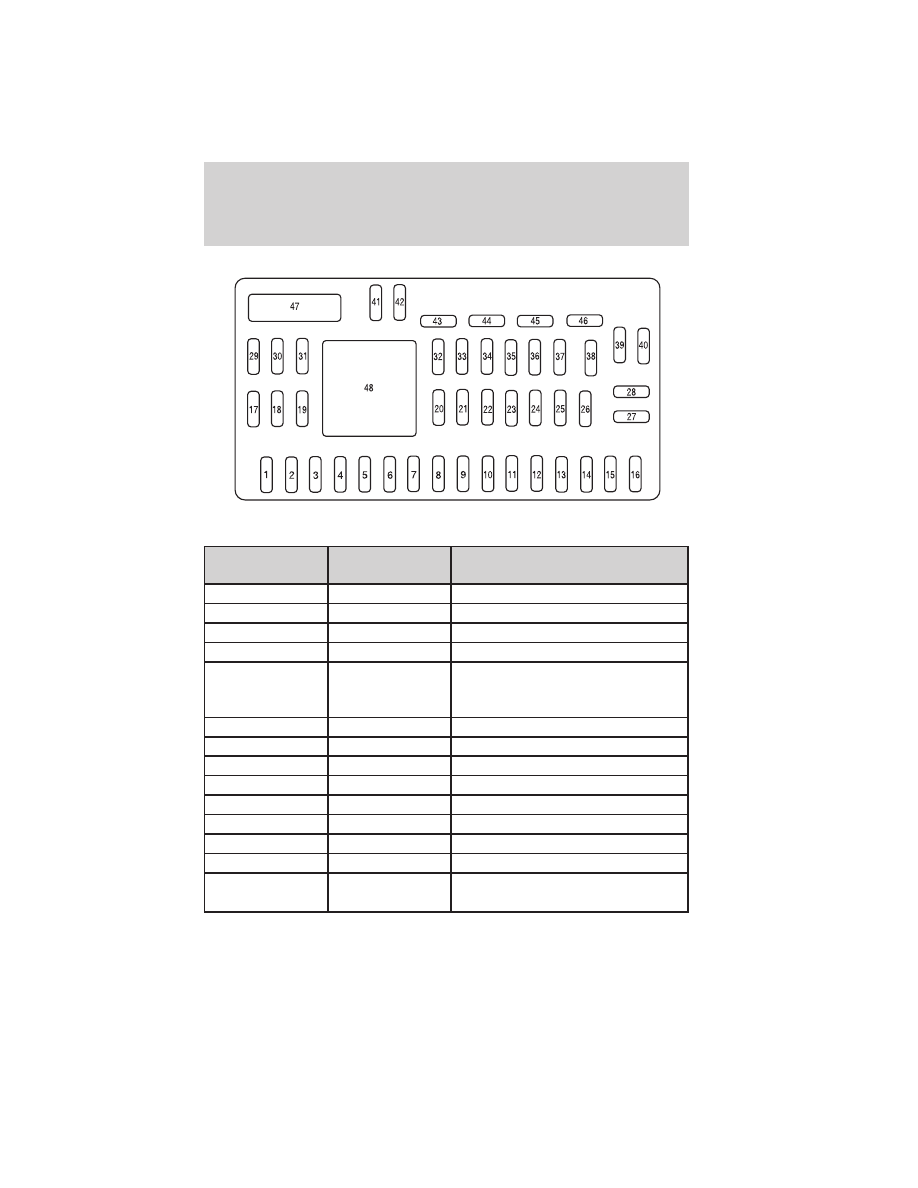

The fuses are coded as follows:

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

1

30A

110V inverter

2

15A

Brake on/off switch

3

15A

SYNC

威 module

4

30A

Moon roof

5

10A

Brake-shift interlock (BSI),
Passenger compartment fuse
panel, Keypad illumination

6

20A

Turn signals, Stop lamps

7

10A

Low beam headlamps (left)

8

10A

Low beam headlamps (right)

9

15A

Interior lights

10

15A

Backlighting

11

10A

Four wheel drive

12

7.5A

Power mirror switch

13

5A

Not used (spare)

14

10A

FCIM (radio buttons), Front
display module, GPS module

Roadside Emergencies

251

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

15

10A

Climate control

16

15A

Not used (spare)

17

20A

All lock motor feeds, Liftgate
release, Liftglass release

18

20A

Heated seat

19

25A

Rear wiper

20

15A

Datalink

21

15A

Fog lamps

22

15A

Park lamps

23

15A

High beam headlamps

24

20A

Horn relay

25

10A

Demand lamps

26

10A

Instrument panel cluster

27

20A

Ignition switch

28

5A

Radio

29

5A

Instrument panel cluster

30

5A

Not used (spare)

31

10A

Restraints control module

32

10A

Rear video camera module

33

10A

Not used (spare)

34

5A

Not used (spare)

35

10A

Four wheel drive, Electronic
power assist steering (EPAS),
110V inverter module, Park aid
module, Active park assist module

36

5A

Passive anti-theft system (PATS)
transceiver

37

10A

Not used (spare)

38

20A

Subwoofer/Amp (premium radio)

39

20A

Radio, Radio amplifier
(navigation)

40

20A

Front power point

Roadside Emergencies

252

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

41

15A

Driver/passenger door lock
switches, Auto dimming mirror,
Compass, Ambient lighting, Moon
roof, Camera display in mirror

42

10A

Not used (spare)

43

10A

Rear wiper logic, Heated seats
relay, Instrument cluster

44

10A

Not used (spare)

45

5A

Front wiper logic, Blower motor
relay

46

7.5A

Occupant classification system
(OCS), Passenger airbag
deactivation indicator (PADI)

47

30A Circuit

Breaker

Power windows

48

—

Delayed accessory relay

Power distribution box

The power distribution box is located in the engine compartment. The
power distribution box contains high-current fuses that protect your
vehicle’s main electrical systems from overloads.

WARNING: Always disconnect the low voltage (underhood)
battery before servicing high current fuses.

WARNING: To reduce risk of electrical shock, always replace
the cover to the power distribution box before reconnecting the

low voltage (underhood) battery or refilling fluid reservoirs.

If the low voltage (underhood) battery has been disconnected and
reconnected, refer to the Low voltage (underhood) battery section of
the Maintenance and Specifications chapter.
