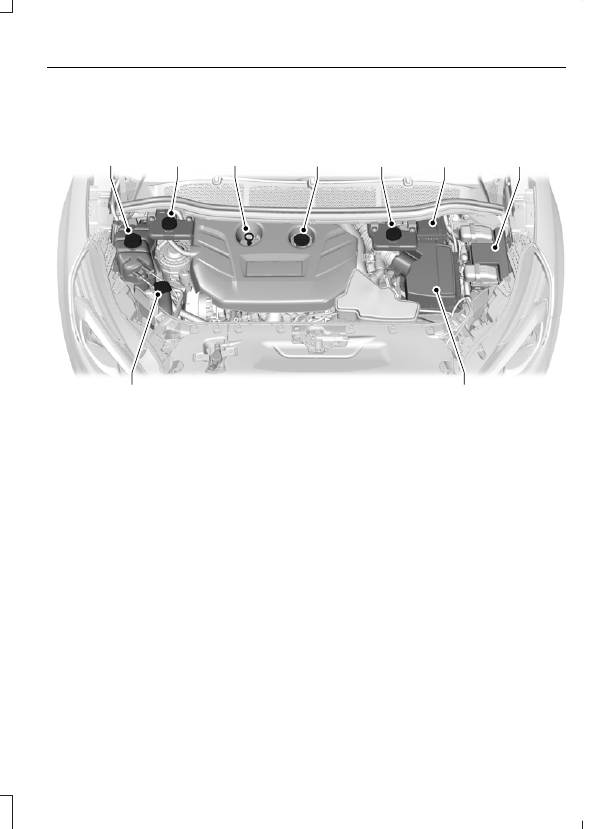

REVISIÓN DEL COMPARTIMIENTO DEL MOTOR - 2.0L
ECOBOOST™

A

I

H

E

B

C

D

F

G

E188729

Depósito de refrigerante del motor.  Ver Comprobación del refrigerante de
motor (página 288).

A

Depósito de líquido de frenos (volante a la derecha).  Ver Verificación del
fluido de frenos (página 295).

B

Varilla indicadora del nivel del aceite del motor.  Ver Varilla indicadora de
nivel de aceite del motor (página 286).

C

Tapón de llenado de aceite del motor.  Ver Comprobación del aceite de motor
(página 286).

D

Depósito de líquido de frenos (volante a la izquierda).  Ver Verificación del
fluido de frenos (página 295).

E

Batería.  Ver Cambio de la batería de 12V  (página 296).

F

Caja de distribución eléctrica.  Ver Fusibles (página 269).

G

Conjunto del filtro de aire.  Ver Cambio del filtro de aire del motor  (página
305).

H

Depósito de líquido lavaparabrisas.  Ver Comprobación del fluido del lavador
(página 296).

I

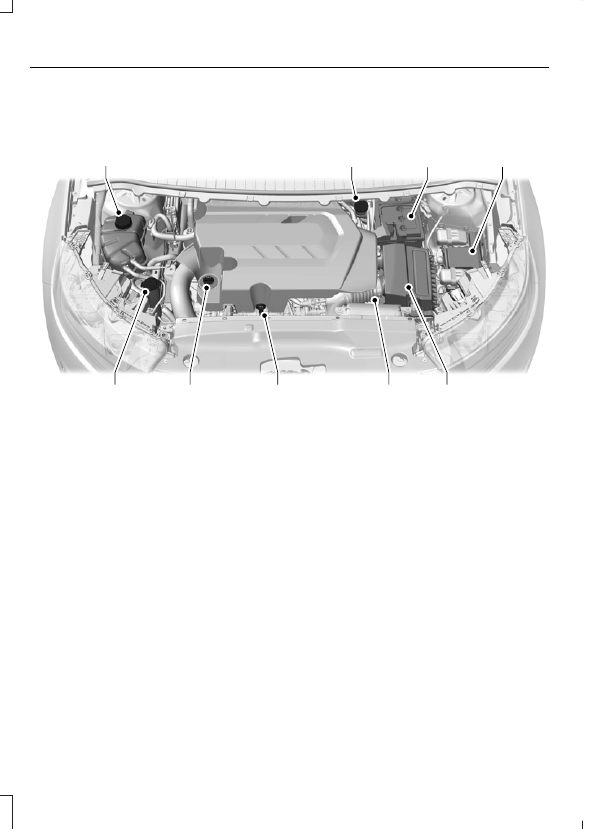

REVISIÓN DEL COMPARTIMIENTO DEL MOTOR - 2.7L
ECOBOOST™

A

I

E

F

G

H

B

C

D

E188730

Depósito de refrigerante del motor.  Ver Comprobación del refrigerante de
motor (página 288).

A

Depósito del líquido de frenos.  Ver Verificación del fluido de frenos (página
295).

B

Batería.  Ver Cambio de la batería de 12V  (página 296).

C

Caja de distribución eléctrica.  Ver Fusibles (página 269).

D

Conjunto del filtro de aire.  Ver Cambio del filtro de aire del motor  (página
305).

E

Varilla medidora del nivel del fluido de la transmisión automática.  Ver
Verificación del fluido de la transmisión automática (página 293).

F

Varilla indicadora del nivel del aceite del motor.  Ver Varilla indicadora de
nivel de aceite del motor (página 286).

G

Tapón de llenado de aceite del motor.  Ver Comprobación del aceite de motor
(página 286).

H

Depósito de líquido lavaparabrisas.  Ver Comprobación del fluido del lavador
(página 296).

I

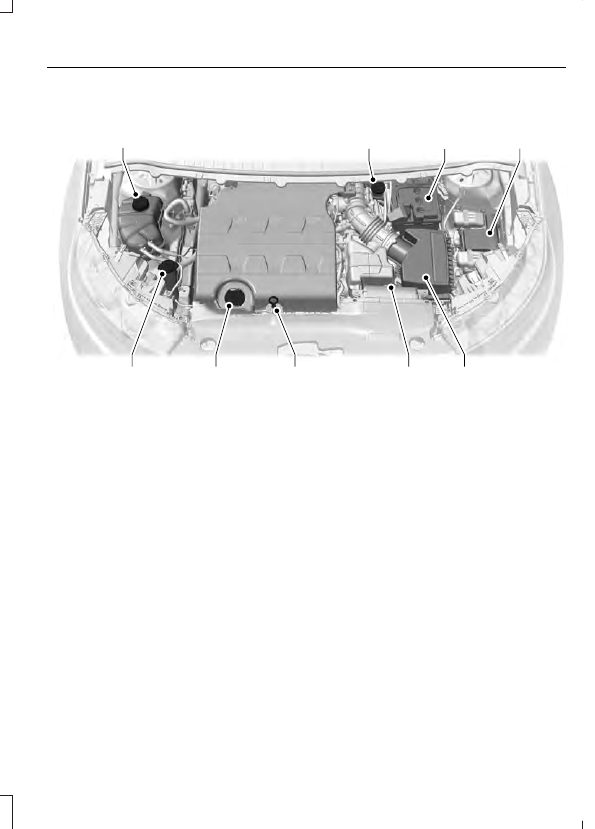

REVISIÓN DEL COMPARTIMIENTO DEL MOTOR - 3.5L

I

E

F

G

H

A

B

C

D

E223186

Depósito de refrigerante del motor.  Ver Comprobación del refrigerante de
motor (página 288).

A

Depósito del líquido de frenos.  Ver Verificación del fluido de frenos (página
295).

B

Batería.  Ver Cambio de la batería de 12V  (página 296).

C

Caja de fusibles del compartimiento del motor.  Ver Tabla de especificaciones
de fusibles (página 269).

D

Conjunto del filtro de aire.  Ver Cambio del filtro de aire del motor  (página
305).

E

Varilla medidora del nivel del fluido de la transmisión automática.  Ver
Verificación del fluido de la transmisión automática (página 293).

F

Varilla indicadora del nivel del aceite del motor.  Ver Varilla indicadora de
nivel de aceite del motor (página 286).

G

Tapón de llenado de aceite del motor.  Ver Comprobación del aceite de motor
(página 286).

H

Depósito de líquido lavaparabrisas.  Ver Comprobación del fluido del lavador
(página 296).

I

VARILLA INDICADORA DE
NIVEL DE ACEITE DEL MOTOR
- 2.0L ECOBOOST™

E161560

A

B

Mínimo.

A

Máximo.

B

VARILLA INDICADORA DE
NIVEL DE ACEITE DEL MOTOR
- 2.7L ECOBOOST™

A

B

E169062

Mínimo.

A

Máximo.

B

VARILLA INDICADORA DE
NIVEL DE ACEITE DEL MOTOR
- 3.5L

E146429

MIN

A

MAX

B

COMPROBACIÓN DEL ACEITE
DE MOTOR

1.

Asegúrese de que el vehículo esté en
una superficie nivelada.

2. Revise el nivel de aceite antes de

arrancar el motor o apague el motor y
espere 15 minutos para que el aceite
drene al cárter de aceite.

3. Quite la varilla indicadora de nivel y

límpiela con un trapo limpio sin pelusa.
Vuelva a colocar la varilla indicadora
de nivel y quítela nuevamente para
comprobar el nivel del aceite.

Si el nivel del aceite está en la marca de
nivel mínimo, agregue aceite
inmediatamente.  Ver Mantenimiento
(página 281).

No use aditivos de aceite de motor
complementarios porque son innecesarios
y podrían generar daño al motor que puede
no estar cubierto por la garantía del
vehículo.
