Emplacement

du fusible ou du

relais

Calibre du

fusible

Composants protégés

70

30 A**

Châssis nu

71

—

Inutilisé

72

20 A**

Allume-cigare ou prise de courant

73

—

Inutilisé

74

30 A**

Siège à réglage électrique

75

20 A*

Alimentation du véhicule 1,
alimentation du module de
commande du groupe
motopropulseur

76

20 A*

Alimentation du véhicule 2, module
de commande du groupe
motopropulseur – composants du
groupe motopropulseur relatifs aux
dispositifs antipollution

77

10 A*

Alimentation du véhicule 3, module
de commande du groupe
motopropulseur – composants
généraux du groupe
motopropulseur

78

15 A*

Alimentation du véhicule 4, bobine
de relais de la pompe d’alimentation

79

10 A*

Alimentation du véhicule 5, boîte de
vitesses

80

10 A*

Tableau de bord, contact-démarrage
(châssis nu)

81

—

Inutilisé

82

—

Inutilisé

83

—

Diode de pompe d’alimentation en
carburant

84

—

Inutilisé

85

Micro-relais HC

Commutateur auxiliaire n° 1

* Mini-fusibles ** Fusibles A1S

212

Fusibles

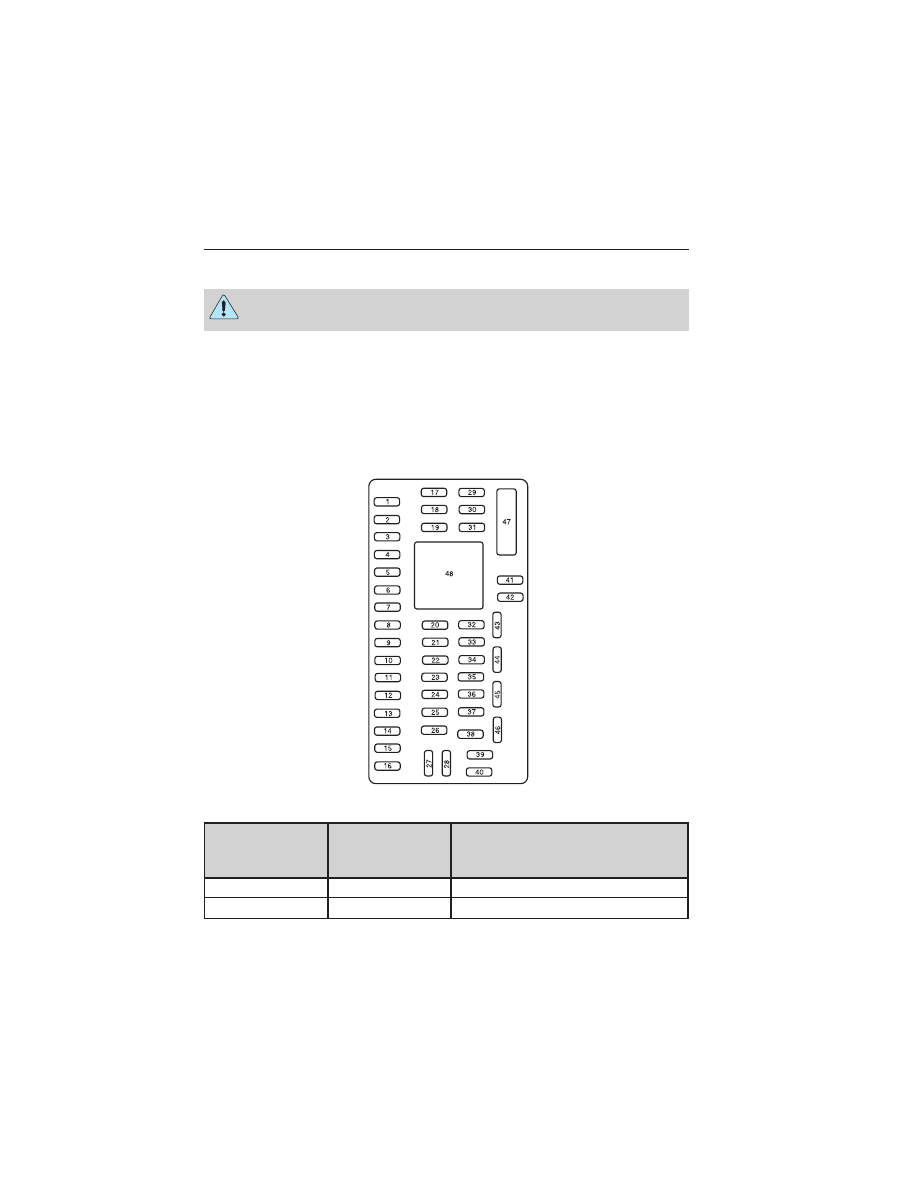

Porte-fusibles de l’habitacle

AVERTISSEMENT : Débranchez toujours la batterie avant de
faire l’entretien des fusibles haute intensité.

Nota : Si votre véhicule est équipé d’une batterie jumelée, le
débranchement de la batterie principale du compartiment moteur ne
coupe pas l’alimentation de tous les circuits.

Le porte-fusibles est situé à la gauche de la pédale de frein et monté sur
le panneau d’auvent inférieur gauche. Pour accéder aux fusibles, retirez
le couvercle du porte-fusibles.

Pour retirer un fusible, utilisez l’extracteur qui se trouve sous le
couvercle du porte-fusibles.

Les fusibles sont identifiés comme suit :

Emplacement

du fusible ou

du relais

Calibre du

fusible

Composants protégés

1

30 A

Onduleur B+

2

15 A

Inutilisé (rechange)

Fusibles

213

Emplacement

du fusible ou

du relais

Calibre du

fusible

Composants protégés

3

15 A

Inutilisé (rechange)

4

30 A

Inutilisé (rechange)

5

10 A

Porte-fusibles de l’habitacle,
interverrouillage du levier
sélecteur

6

20 A

Clignotants, feux de détresse,
feux d’arrêt

7

10 A

Feu de croisement gauche

8

10 A

Feu de croisement droit

9

15 A

Lampes d’accueil

10

15 A

Éclairage des commutateurs

11

10 A

Inutilisé (rechange)

12

7,5 A

Inutilisé (rechange)

13

5 A

Rétroviseurs

14

10 A

SYNC, module de système de
positionnement

15

10 A

Inutilisé (rechange)

16

15 A

Inutilisé (rechange)

17

20 A

Serrures de porte

18

20 A

Inutilisé (rechange)

19

25 A

Inutilisé (rechange)

20

15 A

Connecteur de diagnostic (sauf
châssis nu)

21

15 A

Inutilisé (rechange)

22

15 A

Feux de position, éclairage de la
plaque d’immatriculation

23

15 A

Feux de route

24

20 A

Avertisseur sonore (sauf châssis
nu)

25

10 A

Éclairage sur demande

214

Fusibles

Emplacement

du fusible ou

du relais

Calibre du

fusible

Composants protégés

26

10 A

Groupe d’instruments (sauf
châssis nu)

27

20 A

Alimentation du commutateur
d’allumage

28

5 A

Sourdine audio (démarrage)

29

5 A

Groupe d’instruments (sauf
châssis nu)

30

5 A

Inutilisé (rechange)

31

10 A

Inutilisé (rechange)

32

10 A

Dispositif de protection

33

10 A

Commande de freins de remorque

34

5 A

Inutilisé (rechange)

35

10 A

Aide au stationnement en marche
arrière, caméra vidéo arrière,
contact-démarrage de fourgon
tronqué

36

5 A

Module à fréquences radio de
l’antidémarrage

37

10 A

Chauffage-climatisation,
contact/démarrage de tableau de
bord n

o

1 châssis nu

38

20 A

Inutilisé (rechange)

39

20 A

Radio, navigation

40

20 A

Amplificateur

41

15 A

Radio, éclairage du commutateur,
miroir de caméra d’aide au recul,
rétroviseur intérieur à atténuation
automatique, onduleur

42

10 A

Commutateur auxiliaire

43

10 A

Connecteur de tableau de bord n°
1 châssis nu

Fusibles
