TABLEAU DE SPÉCIFICATIONS DES FUSIBLES

Boîtier de distribution électrique

AVERTISSEMENT : Débranchez toujours la batterie avant de
faire l’entretien des fusibles haute intensité.

AVERTISSEMENT : Afin de réduire les risques d’électrocutions,
remettez toujours le couvercle du boîtier de distribution

électrique en place avant de rebrancher la batterie ou de remplir les
réservoirs de liquide.

Nota : Si votre véhicule est équipé d’une batterie jumelée, le
débranchement de la batterie principale du compartiment moteur ne
coupe pas l’alimentation de tous les circuits.

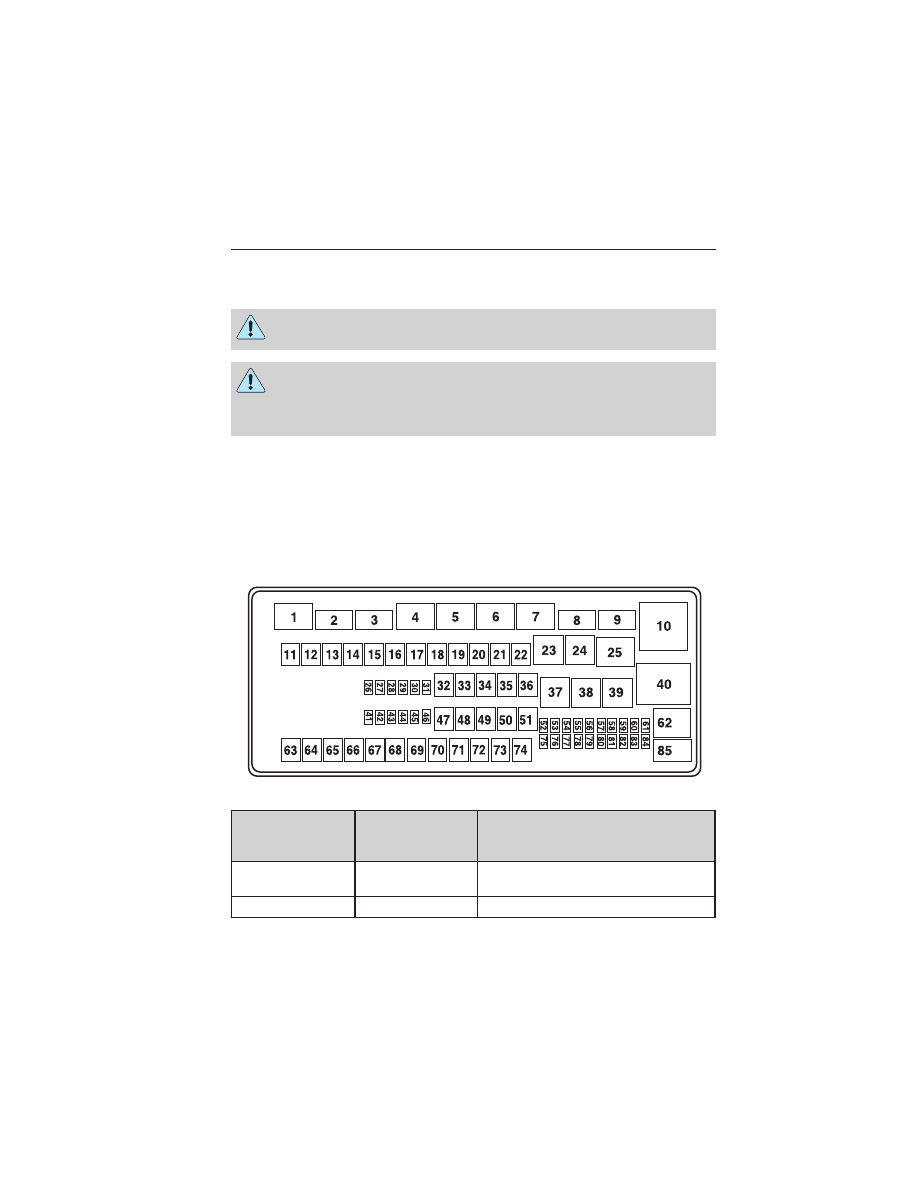

Le boîtier de distribution électrique est situé dans le compartiment
moteur. Il contient des fusibles à haute intensité qui protègent les
principaux circuits électriques de votre véhicule contre les surcharges.

Si la batterie a été débranchée et rebranchée, consultez la section
Remplacement de la batterie du véhicule dans le chapitre Entretien.

Les fusibles à haute intensité sont identifiés comme suit :

Emplacement

du fusible ou du

relais

Calibre du

fusible

Composants protégés

1

Micro-relais HC

Module de commande du groupe
motopropulseur

2

Micro-relais HC

Solénoïde de démarreur

208

Fusibles

Emplacement

du fusible ou du

relais

Calibre du

fusible

Composants protégés

3

Micro-relais HC

Essuie-glace

4

Micro-relais HC

Circuit de charge de remorquage

5

Micro-relais HC

Pompe d’alimentation

6

Micro-relais HC

Feux de stationnement de
remorque

7

Micro-relais HC

Commutateur auxiliaire n° 4

8

Micro-relais HC

Commutateur auxiliaire n° 3

9

Micro-relais HC

Contact/démarrage de véhicule
modifié et de châssis nu

10

—

Inutilisé

11

—

Non utilisés

12

40 A**

Contact/démarrage de véhicule
modifié et de châssis nu

13

30 A**

Relais de solénoïde du démarreur

14

40 A**

Relais contact-démarrage

15

40 A**

Batterie de véhicule modifié et de
châssis nu

16

50 A**

Ventilateur de climatiseur auxiliaire

17

50 A**

Circuit de charge de batterie de
remorquage, alimentation des feux
de position de la remorque

18

30 A**

Frein électrique de remorque,
commande électronique des freins
de remorque

19

30 A**

Commutateur auxiliaire n° 1

20

30 A**

Commutateur auxiliaire n° 2

21

—

Inutilisé

22

—

Inutilisé

23

Relais G8VA

Embrayage de climatiseur

24

Relais G8VA

Relais de l’avertisseur sonore
(châssis nu)

25

Micro-relais HC

Contact/démarrage

Fusibles

209

Emplacement

du fusible ou du

relais

Calibre du

fusible

Composants protégés

26

—

Non utilisés

27

—

Non utilisés

28

20 A*

Feux de recul

29

10 A*

Embrayage de climatiseur

30

10 A*

Contacteur des feux stop

31

10 A*

Batterie du tableau de bord (châssis
nu)

32

50 A**

Ventilateur d’habitacle

33

40 A**

Pompe de freins antiblocage

34

20 A**

Avertisseur sonore de châssis nu

35

40 A**

Relais du module de commande du
groupe motopropulseur

36

20 A**

Commutateur d’allumage (châssis
nu)

37

Relais G8VA

Frein de remorque – clignotant
gauche

38

Relais G8VA

Frein de remorque – clignotant
droit

39

Relais G8VA

Feux de recul

40

Relais ISO

Ventilateur d’habitacle

41

—

Inutilisé

42

15 A*

Connecteur de diagnostic (châssis
nu)

43

20 A*

Pompe d’alimentation

44

10 A*

Commutateur auxiliaire n° 3

45

15 A*

Commutateur auxiliaire n° 4

46

10 A*

Alimentation de mémoire
d’anomalies du module de
commande du groupe
motopropulseur, filtre à charbon
actif, bobine de relais du module de
commande du groupe
motopropulseur

210

Fusibles

Emplacement

du fusible ou du

relais

Calibre du

fusible

Composants protégés

47

40 A**

Bobine du système de freins
antiblocage

48

20 A**

Feu de freinage/Clignotant de
remorque

49

30 A**

Moteur d’essuie-glaces

50

—

Non utilisés

51

20 A**

Fourgon tronqué

52

10 A*

Bobine de relais contact-démarrage
de châssis nu et véhicule modifié

53

10 A*

Alimentation contact/démarrage de
freins antiblocage

54

10 A*

Bobine du relais de pompe
d’alimentation

55

—

Non utilisés

56

—

Inutilisé

57

20 A*

Feux de stationnement de
remorque

58

15 A*

Phares de recul de remorque

59

—

Non utilisés

60

—

Démarrage intelligent instantané
(diode)

61

—

Inutilisé

62

Micro-relais HC

Commutateur auxiliaire n° 2

63

30 A**

Circuit de charge de remorquage

64

—

Inutilisé

65

20 A**

Prise de courant 2 (boîte à gants)

66

20 A**

Prise de courant 3 (pied milieu
gauche)

67

20 A**

Prise de courant 1 (tableau de
bord)

68

50 A**

Véhicule modifié

69

—

Non utilisés

Fusibles
