Ford E-250 (2014). Manuel - partie 37

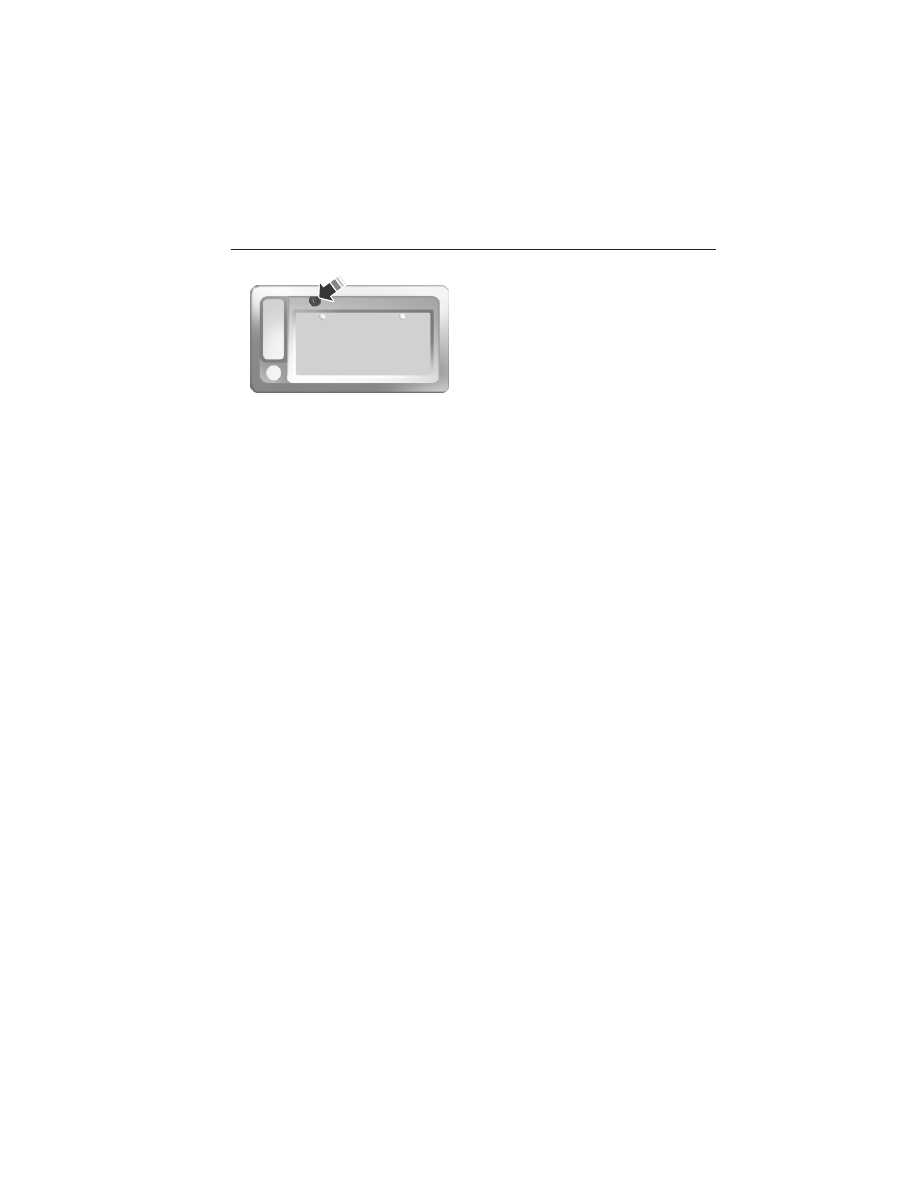

La caméra est située sur la porte
arrière.

Utilisation du système de caméra de marche arrière

La caméra de marche arrière affiche ce qui se trouve derrière votre
véhicule lorsque vous placez le levier sélecteur à la position marche
arrière (R). Le système utilise deux types de guidages pour vous aider à
voir ce qu’il y a derrière votre véhicule :
1. Lignes de guidage fixes : Ces lignes indiquent la trajectoire réelle du

véhicule lorsque celui-ci recule en ligne droite; ce guidage est utile
lorsque vous reculez dans une place de stationnement ou alignez le
véhicule sur un autre objet derrière le véhicule.

2. Ligne centrale : Cette ligne vous aide à aligner le centre du véhicule

sur un objet (p. e. une remorque).

Nota : Si l’image apparaît lorsque le véhicule n’est pas en marche arrière
(R), faites inspecter le système par votre concessionnaire autorisé.

Nota : Lors du remorquage, le système de caméra de marche arrière ne
couvre que ce qui est remorqué derrière le véhicule. Cette couverture
peut se révéler inférieure à la couverture habituelle et certains objets
peuvent ne pas être détectés. Dans certains véhicules, les lignes de
guidage peuvent disparaître une fois que le connecteur électrique de
remorque est branché.

Nota : La caméra de marche arrière peut ne peut pas fonctionner
correctement dans les cas suivants :

• Lorsqu’il fait nuit ou dans les endroits sombres, si un phare de recul

ne fonctionne pas, ou les deux.

• Lorsque le champ visuel de la camera n’est pas aussi bon, en raison

de la présence de boue, d’eau ou de débris. Nettoyez la lentille au
moyen d’un chiffon doux non pelucheux et un nettoyant non abrasif.

• L’arrière du véhicule a subi une collision ou est endommagé, ce qui

peut causer un désalignement de la caméra.

XX  XXXX

XXXXXXXX

152

Aides au stationnement

Ajustement des réglages de la caméra de recul.

Affichage de l’écran tactile :

Pour accéder à l’un des réglages du système de caméra de recul,
sélectionnez les options de menu ci-dessous lorsque la transmission n’est
pas à la position marche arrière (R) :
1. Menu
2. Véhicule
3. Caméra de marche arrière

Après que vous avez modifié un paramètre du système, l’écran tactile
affiche un aperçu de la (des) fonction(s) sélectionnée(s).

Afficheur de rétroviseur :

Pour accéder aux réglages du système de caméra de recul, consultez le
chapitre Écran d’information.

Les options des lignes de guidage sont FIXES et DÉSACTIVÉES. Si le
véhicule est équipé d’un écran de rétroviseur intérieur et d’un tableau de
bord de série, les lignes de guidage resteront toujours activées. Aucune
option n’est disponible pour désactiver les lignes de guidage fixes.

Lignes de guidage et ligne centrale

Nota : les lignes de guidage ne s’affichent que si la transmission est sur
R (marche arrière).

Nota : la ligne centrale n’est disponible que si les lignes de guidage fixes
sont activées.

A. Pare-chocs arrière

B. Ligne de guidage fixe : Zone
rouge

C. Ligne de guidage fixe : Zone
jaune

D. Ligne de guidage fixe : Zone
verte

E. Ligne centrale

Les lignes de guidage apparaissent ou disparaissent selon la position de
volant.

A

E

D

C

B

Aides au stationnement

153

Soyez toujours vigilant lors des manœuvres de recul. Les objets dans la
zone rouge sont les plus près de votre véhicule et les objets dans la zone
verte sont plus éloignés. Les objets se rapprochent de votre véhicule
lorsqu’ils se déplacent de la zone verte aux zones jaune ou rouge.
Consultez les rétroviseurs extérieurs et intérieur pour mieux couvrir les
deux côtés et l’arrière du véhicule.

Les réglages possibles pour cette fonction sont FIXES et HORS FONCTION.

Alerte visuelle d’aide au stationnement

Nota : L’alerte visuelle de l’aide au stationnement en marche arrière est
uniquement disponible lorsque le levier sélecteur est en position marche
arrière (R).

Nota : Le système de capteurs d’aide au stationnement n’est pas efficace
lorsque le véhicule se déplace à une vitesse supérieure à 5 km/h (3 mi/h)
et il peut ne pas détecter certains obstacles angulaires ou mobiles.

L’alerte d’aide au stationnement visuelle permet au conducteur de voir la
zone de détection couverte par le système de capteurs d’aide au
stationnement. Lorsqu’elle détecte un objet, l’aide au stationnement en
marche arrière affiche des indicateurs colorés rouges, jaunes et verts
dans le haut de l’image vidéo. L’alerte attire l’attention sur l’objet détecté
le plus proche. L’alerte de l’aide au stationnement en marche arrière peut
être désactivée et si l’alerte visuelle de l’aide au stationnement en
marche arrière est activée, les zones en surbrillance continueront de
s’afficher.

Les réglages possibles pour cette fonction sont EN FONCTION et HORS
FONCTION.

Zoom manuel

AVERTISSEMENT : Lorsque le zoom manuel est en fonction, le
système n’affiche pas toute la zone derrière le véhicule. Soyez

conscient de la zone à proximité de votre véhicule lorsque vous utilisez
la fonction de zoom manuel.

Nota : Le zoom manuel n’est disponible que lorsque la boîte de vitesses
est en position de marche arrière (R).

Nota : Lorsque le zoom manuel est activé, seule la ligne centrale est
affichée.

154

Aides au stationnement

Le conducteur obtient ainsi un gros plan d’un objet derrière le véhicule.
L’image qui a fait l’objet du zoom retient l’image du pare-chocs pour
fournir une référence. Le zoom est en fonction seulement lorsque la
transmission est en position de marche arrière (R). Si la transmission
passe à une autre position que celle de marche arrière (R), le zoom se
met automatiquement hors fonction; il devra être réinitialisé lorsqu’on
voudra l’utiliser à nouveau.

Les réglages possibles pour cette fonction sont HORS FONCTION,
Niveau 1, Niveau 2 ou Niveau 3. Appuyez sur les flèches haut et bas pour
changer de vue. Le niveau de sélection apparaît entre les boutons
(c.-à-d. Niveau 1). Le réglage par défaut du zoom manuel est HORS
FONCTION.

Temporisation de la caméra de marche arrière

Lorsque vous déplacez le levier sélecteur hors de la position marche
arrière (R) pour le placer à toute position autre que stationnement (P),
l’image demeure affichée jusqu’à ce que le véhicule atteigne la vitesse de
10 km/h (6 mi/h). Cette situation se produit quand la fonction de
temporisation de la caméra de marche arrière est active ou jusqu’à ce
qu’un bouton de radio soit pressé.

Les réglages possibles pour cette fonction sont EN FONCTION et HORS
FONCTION. La fonction de temporisation de la caméra de marche arrière
