Ford C-MAX Hybrid / Energi (2013). Manuel - partie 63

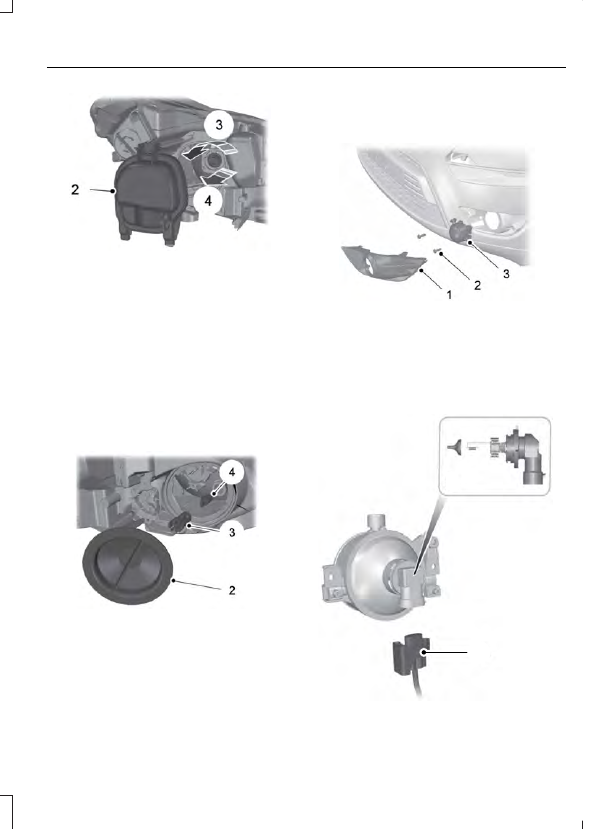

E162551

1.

Déposez le boîtier de phare.

2. Déposez le capuchon.

3. Débranchez le connecteur.

4. Retirez l'ampoule du boîtier de phare

en la tournant dans le sens contraire
des aiguilles d'une montre, puis tirez-la
directement vers l'extérieur.

Posez les nouvelles ampoules en
procédant dans l'ordre inverse de la
dépose.

Remplacement des feux de position
latéraux :

E162552

1.

Déposez le boîtier de phare.

2. Déposez le capuchon.

3. Déposez la douille.

4. Déposez l'ampoule du boîtier de phare.

Posez la nouvelle ampoule en procédant
dans l'ordre inverse de la dépose.

Remplacement des ampoules des
antibrouillards, des feux de
stationnement et des clignotants

E162553

Note :  Il n'est pas possible de séparer
l'ampoule d'antibrouillard de la douille.

1.

Déposez le couvercle de l'antibrouillard

2. Déposez les 2 vis.

3. Déposez la lampe.

4

5

E162554

255

C-MAX (CCG)

Entretien

4. Débranchez le connecteur.

5. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
déposer.

6. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

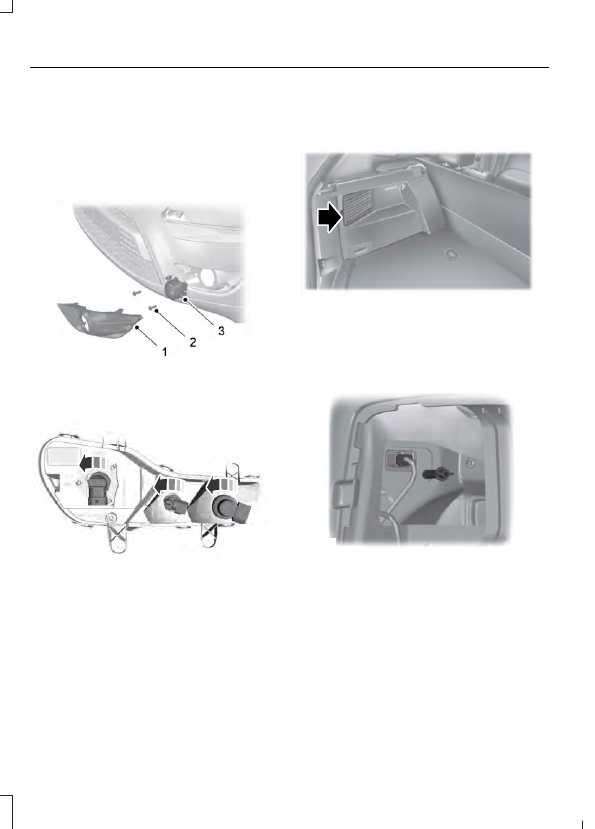

E162553

1.

Déposez les vis de l'écran pare-boue
au niveau du passage de roue pour
accéder au bloc optique.

E142799

2. Déposez la douille du bloc optique en

la tournant dans le sens contraire des
aiguilles d'une montre.

3. Débranchez le connecteur.

4. Retirez l'ampoule de la douille en la

tirant directement vers l'extérieur.

Posez les nouvelles ampoules en
procédant dans l'ordre inverse des étapes
ci-dessus.

Remplacement des ampoules de
feu arrière, de feu stop et de
clignotant

E162555

1.

Assurez-vous que le commutateur des
phares se trouve en position arrêt.

2. Ouvrez le hayon.

3. Déposez le couvercle du panneau de

garnissage.

E162556

4. Débranchez le connecteur.

5. Déposez l'écrou à oreilles.

6. Tirez doucement le bloc optique hors

du véhicule.

256

C-MAX (CCG)

Entretien

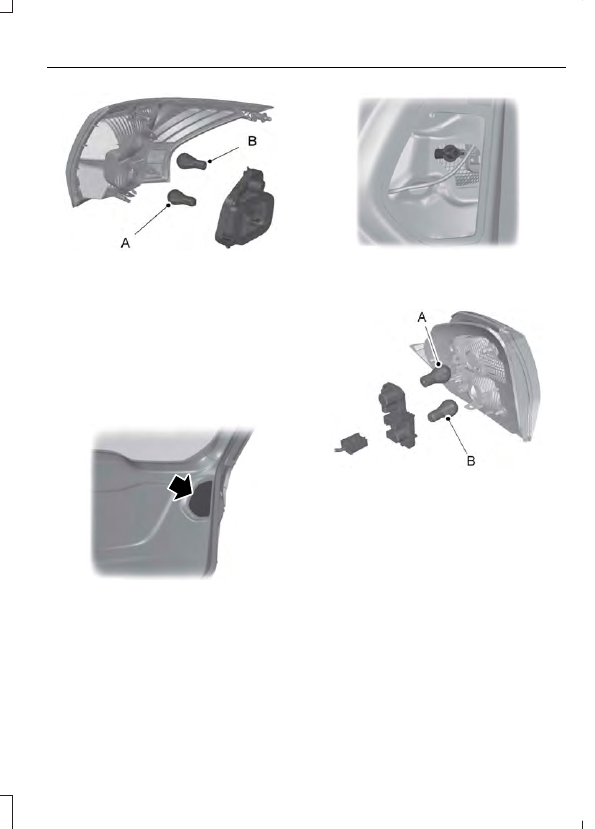

E162557

7.

Déposez la douille.

8. Poussez doucement l'ampoule dans

la douille, puis tournez-la dans le sens
inverse des aiguilles d'une montre pour
la retirer. A. Feu arrière et feu stop. B.
Clignotant.

Posez la nouvelle ampoule en procédant
dans l'ordre inverse de la dépose.

Remplacement des ampoules de
feu de recul et de feu arrière :

E162558

1.

Assurez-vous que le commutateur
d'éclairage se trouve en position arrêt.

2. Ouvrez le hayon

3. Déposez le couvercle du panneau de

garnissage.

E162559

4. Déposez l'écrou à oreilles.

5. Tirez doucement le bloc optique hors

du véhicule.

E162560

6. Débranchez le connecteur.

7.

Déposez la douille.

8. Poussez doucement l'ampoule dans

la douille, tournez-la dans le sens
inverse des aiguilles d'une montre et
déposez-la. A. Feu de recul. B. Feu
arrière.

9. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

257

C-MAX (CCG)

Entretien

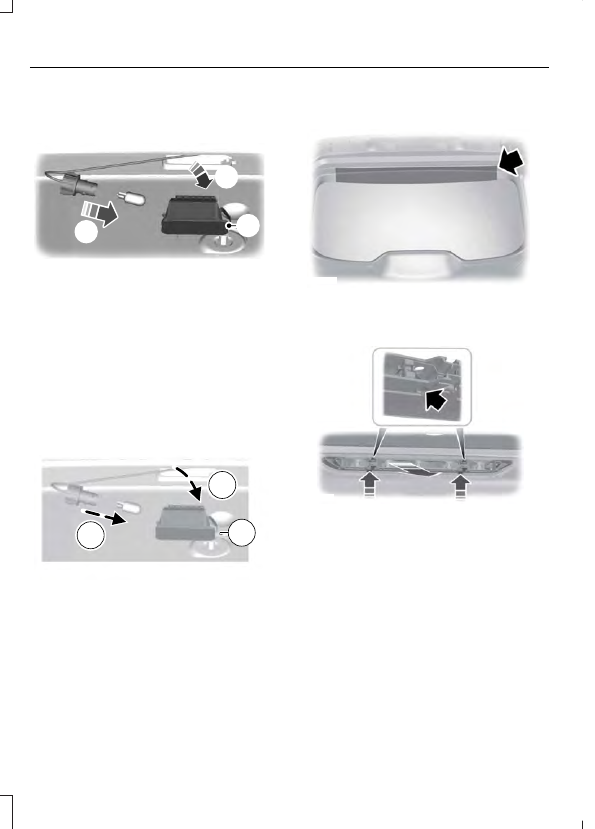

Remplacement de l'ampoule
d'éclairage de la plaque
d'immatriculation

3

2

1

E72789

1.

Dégagez soigneusement l'agrafe à
ressort.

2. Retirez le bloc optique.

3. Retirez l'ampoule.

Procédez dans l'ordre inverse de la dépose
pour reposer l'ampoule.

Remplacement d'une ampoule de
troisième feu stop

3

2

1

E162561

1.

Dégagez soigneusement l'agrafe à
ressort.

2. Retirez le bloc optique.

3. Retirez l'ampoule.

4. Retirez l'ampoule.

Remplacement des ampoules de
troisième feu stop

E162562

1.

Ouvrez le hayon.

2. Détachez les agrafes au-dessus du

côté intérieur de la lunette arrière.

E162563

3. Insérez un outil adéquat dans les trous.

4. Tirez avec précaution la lampe vers

l'avant du véhicule afin de relâcher les
agrafes à ressort.

258

C-MAX (CCG)

Entretien
