DÉCLARATION DES DÉFAUTS
COMPROMETTANT LA
SÉCURITÉ (CANADA
SEULEMENT)

Si vous craignez qu’une défectuosité de
votre véhicule puisse entraîner un accident,
des blessures ou la mort, informez-en
immédiatement Transport Canada.

Coordonnées de Transport Canada

http://www.tc.gc.ca/eng/roadsafety/menu.htm

Site Web

1–800–333–0510

Télé-
phone

223

C-MAX (CCG)

Assistance à la clientèle

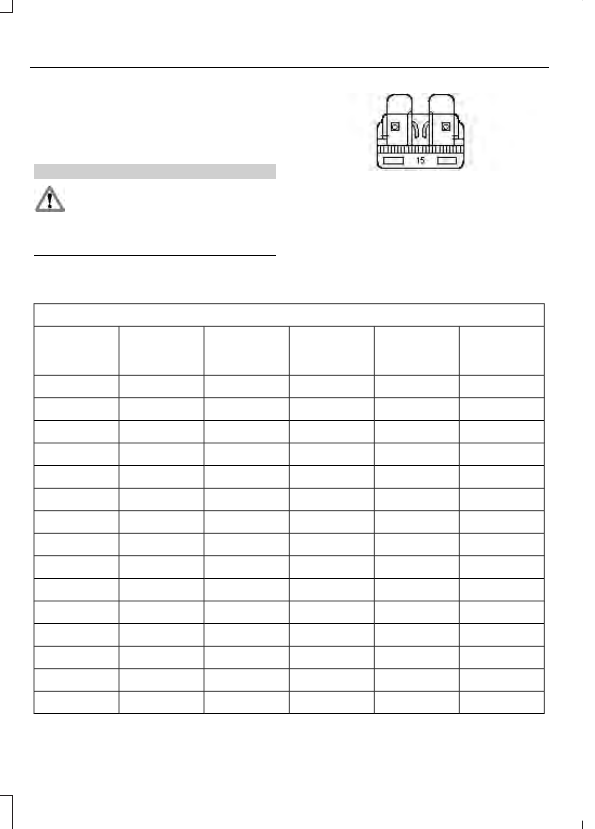

REMPLACEMENT D'UN
FUSIBLE

Fusibles

AVERTISSEMENT

Remplacez toujours un fusible par
un fusible de même calibre. Un
fusible de calibre supérieur peut

causer de graves dommages au câblage
et provoquer un incendie.

E142430

Si certains accessoires électriques de votre
véhicule ne fonctionnent pas, un fusible
est peut-être grillé. Un fil métallique rompu
dans le fusible révèle que ce fusible est
grillé. Vérifiez les fusibles appropriés avant
de remplacer des composants électriques.

Calibres et couleurs normalisées pour les fusibles

Couleur

Fils fusibles

à cartouche

Maxi fusibles

à cartouche

Maxi fusibles

Fusibles

convention-

nels

Mini fusibles

Calibre du

fusible

-

-

-

Gris

Gris

2A

-

-

-

Violet

Violet

3A

-

-

-

Rose

Rose

4A

-

-

-

Havane

Havane

5A

-

-

-

Brun

Brun

7,5A

-

-

-

Rouge

Rouge

10A

-

-

-

Bleu

Bleu

15A

Bleu

Bleu

Jaune

Jaune

Jaune

20A

Beige

Beige

-

Beige

Beige

25A

Rose

Rose

Vert

Vert

Vert

30A

Vert

Vert

Orange

-

-

40A

Rouge

Rouge

Rouge

-

-

50A

Jaune

Jaune

Bleu

-

-

60A

Brun

-

Havane

-

-

70A

Noir

Noir

Beige

-

-

80A

224

C-MAX (CCG)

Fusibles

TABLEAU DE SPÉCIFICATIONS
DES FUSIBLES

Boîtier à fusibles en amont

Votre véhicule comporte un boîtier à
fusibles en amont relié au boîtier de
distribution électrique. Un second boîtier
à fusibles en amont est relié à la borne de
batterie 12 volts à l'arrière du véhicule.
Ceux-ci contiennent des fusibles à haute
intensité. Si vous devez remplacer l'un de
ces fusibles, consultez un concessionnaire
autorisé.

Boîtier de distribution électrique

AVERTISSEMENTS

Débranchez toujours la batterie
avant de faire l'entretien des fusibles
haute intensité.

AVERTISSEMENTS

Afin de réduire les risques
d'électrocutions, remettez toujours
le couvercle du boîtier de distribution

électrique en place avant de rebrancher la
batterie ou de remplir les réservoirs de
liquide.

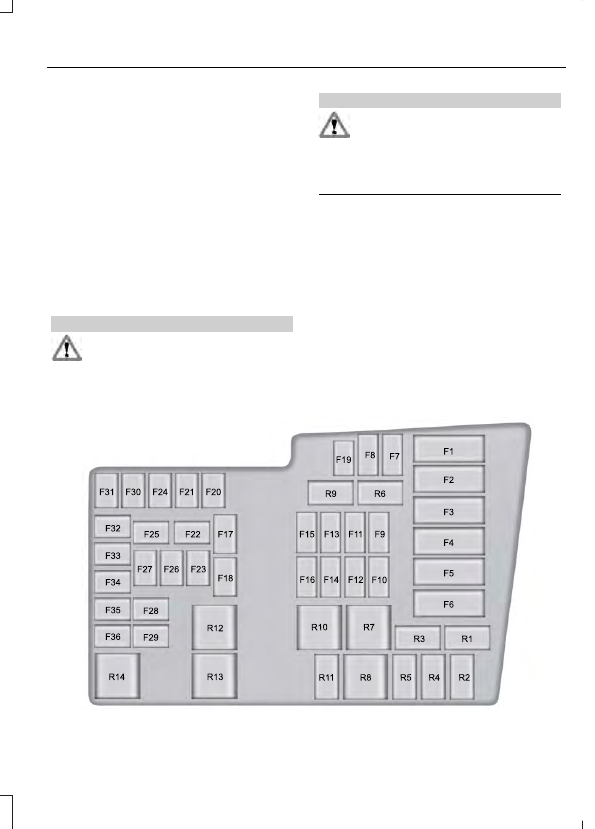

Le boîtier de distribution électrique est
situé dans le compartiment moteur. Il
contient des fusibles à haute intensité qui
protègent les principaux systèmes
électriques de votre véhicule contre les
surcharges.

Si la batterie est débranchée puis
rebranchée, il est nécessaire de réinitialiser
certaines des fonctions.  Voir
Remplacement de la batterie de 12 V
(page 245).

Tirez sur le levier situé à l'arrière du
couvercle pour retirer celui-ci.

E162196

225

C-MAX (CCG)

Fusibles

Composants protégés

Intensité du fusible

Numéro de fusible ou

de relais

Module de ventilateur de refroidissement

50A Midi

F1

Pompe à eau électrique

50A Midi

F2

Alimentation de module de commande de
carrosserie 1

50A Midi

F3

Alimentation de module de commande de
carrosserie 2

50A Midi

F4

Inutilisé

—

F5

Inutilisé

—

F6

Pompe de freinage antiblocage

40A**

F7

Soupape de freinage antiblocage

30A**

F8

Pompe à dépression

40A**

F9

Ventilateur du chauffage

40A**

F10

Gestion moteur

30A**

F11

Inutilisé

—

F12

Relais du module de commande du groupe
motopropulseur

25A**

F13

Essuie-glace de lunette arrière

20A**

F14

Alimentation KL30 de module de
commande de carrosserie

30A**

F15

Alimentation de module de commande de
carrosserie 15

20A**

F16

Pompe à huile de boîte de vitesses (C-MAX
Energi)

20A**

F17

Moteur des essuie-glaces avant

20A**

F18

Freinage antiblocage et module de
contrôle dynamique de stabilité

5A*

F19

Avertisseur sonore

15A*

F20

Commutateur de feu d'arrêt

5A*

F21

Surveillance de pompe à dépression

5A*

F22
