Снятие и установка главного тормозного цилиндра Ford Focus

Снятие

  Отсоедините провод «массы» от аккумулятора. Рассоедините штекерный разъем на крышке заливной горло­вины (рис. 6.69).

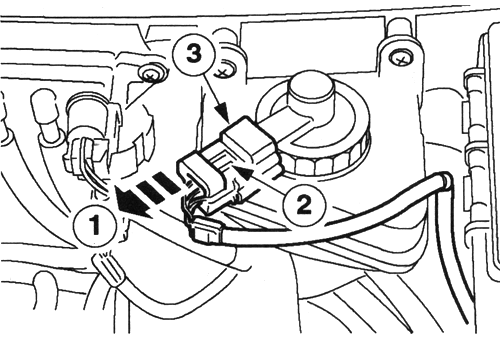

Рис. 6.69. Отсоединение штекерного разъема на крышке

заливной горловины

  Оттяните назад язычок.

  Нажмите на зажимы.

  Рассоедините штекерный разъем.

  Снимите крышку заливной горловины бачка гидропривода тормозов.

  Отпустите гайки обоих передних колес.

  Поднимите и подоприте автомобиль.

  Снимите передние колеса.

  Отпустите ниппель для удаления воздуха (рис. 6.70).

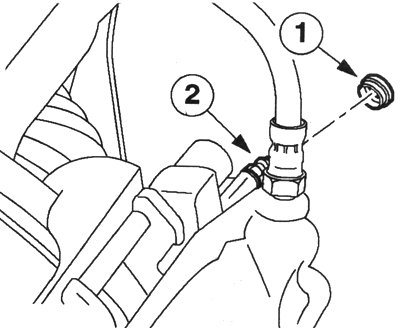

Рис. 6.70. Отсоединение ниппеля для удаления воздуха

  Снимите пылезащитную крышку.

  Отпустите ниппель для удаления воздуха.

  Удалите тормозную жидкость из бачка гидропривода тормо­зов (рис. 6.71).

1. Подсоедините трубку для удаления воздуха к ниппелю уда­ления воздуха и поместите ее в подходящую емкость.

2. Нажимайте на педаль тормоза до тех пор, пока не прекра­тится выделение тормозной жидкости.

3. Затяните ниппель удаления воздуха.
  Опустите автомобиль.

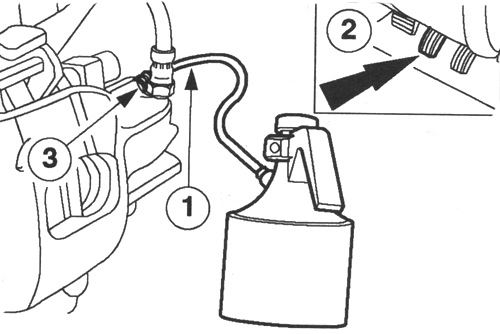

Рис. 6.71. Удаление тормозной жидкости

  Снимите воздушный фильтр.

  Снимите выпускной трубопровод воздушного фильтра.

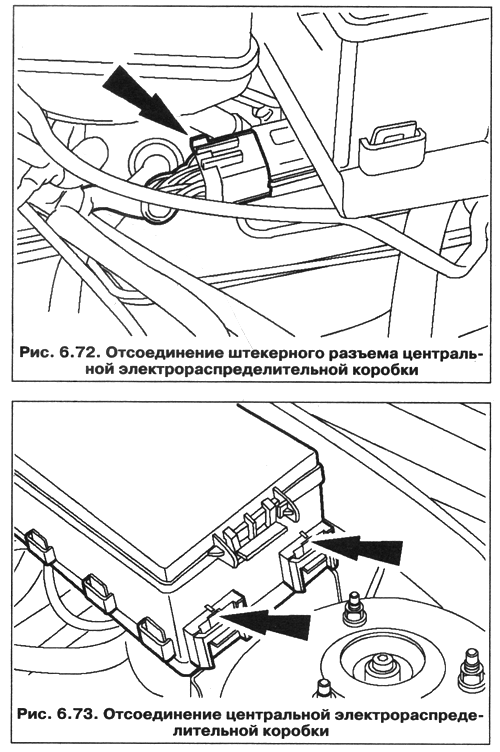

  Рассоедините штекерный разъем центральной электрорас­пределительной коробки (рис. 6.72).

  Выверните винт крепления центральной электрораспредели­тельной коробки.

  Отсоедините центральную электрораспределительную ко­робку (рис. 6.73).

  Переместите воздушный фильтр в другое положение.

  Отсоедините питающий трубопровод тормозной жидкости (рис. 6.74).

  Автомобили, имеющие функцию поддержания устойчивости на курсе

  Рассоедините штекерный разъем датчиков давления системы тормозов (рис. 6.75).

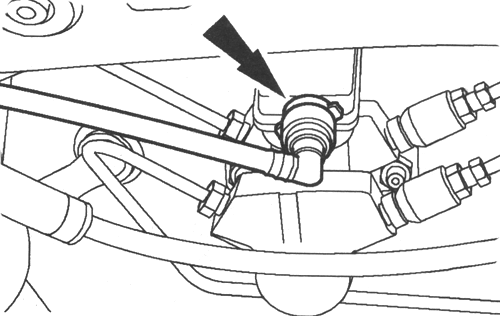

Рис. 6.74. Отсоединение питающего трубопровода тор­мозной жидкости

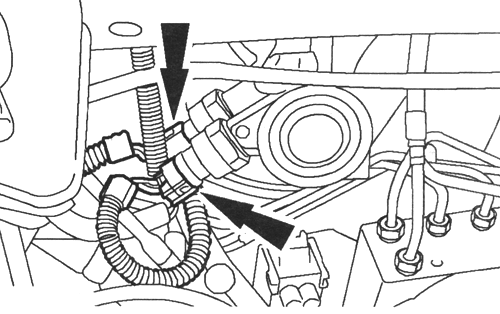

Рис. 6.75. Отсоединение штекерного разъема датчиков давления

системы тормозов

  Отсоедините тормозные трубопроводы (рис. 6.76).

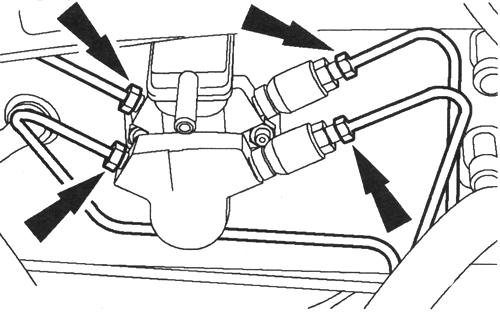

Рис. 6.76. Отсоединение тормозных трубопроводов

  Отсоедините тормозные трубопроводы.

  Перед снятием главного цилиндра убедитесь в том, что в ва­куумном усилителе тормозов сброшен вакуум. Это можно про­делать, отсоединив вакуумный трубопровод от вакуумного уси­лителя тормозов.

  Снимите вакуумный шланг вакуумного усилителя тормозов (рис. 6.77).

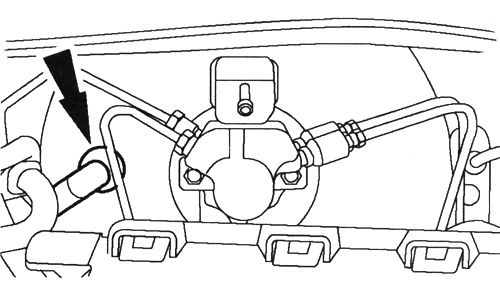

Рис. 6.77. Снятие вакуумного шланга вакуумного

усилителя тормозов

  Снимите главный тормозной цилиндр.

  Установка

ПРИМЕЧАНИЕ, Перед установкой главного тормозно­го цилиндра убедитесь вналичии вакуумного уплотне-нин и в чистоте контактных поверхностей.

  После установки удалите воздух из системы тормозов. При установке выполните процедуру снятия в обратной по­следовательности.
