Регулировка троса стояночного тормоза Ford Focus
Регулировка
Снимите чехол рычага стояночного тормоза. Отсоедините зажим чехла. Снимите чехол. Отпустите стояночный тормоз до упора в нижнее положение. Отпустите регулировочную гайку троса стояночного тормоза до полного ослабления натяжения троса. Снимите зажим. Отпустите регулировочную гайку. Задействуйте и отпустите педаль тормоза, чтобы обеспечить правильную регулировку задних тормозов. Поднимите и подоприте автомобиль. Убедитесь в правильности разводки и фиксации зажимами троса стояночного тормоза и оболочки троса. Поднимите рычаг стояночного тормоза вверх на четыре отметки (рис. 6.45).

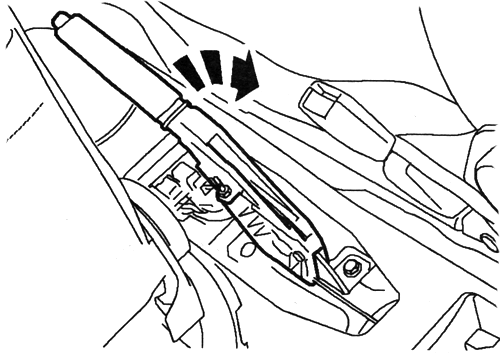

Рис. 6.45. Рычаг стояночного тормоза
Затяните регулировочную гайку троса стояночного тормоза до ощутимого увеличения плотности затяжки (рис. 6.46). Несколько раз задействуйте и отпустите рычаг стояночного тормоза с достаточной силой для фиксации системы стояночного тормоза. Отпустите стояночный тормоз до упора в нижнее положение.

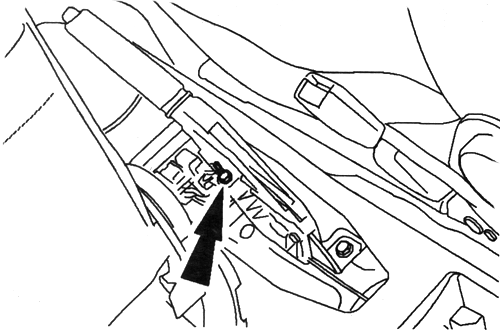

Рис. 6.46. Регулировочная гайка троса стояночного тормоза
Автомобили с барабанными тормозами задних колес ПРИМЕЧАНИЕ. Если регулировка троса не влияет на перемещение плунжера, имеет место повреждение, деформация или заклинивание троса, установитеновый трос и оболочку троса. Общее перемещение левого и правогоплунжера вместе взятых должно составлять от I мм до 8 мм. Проверьте перемещение плунжера в левой и правой опорных пластинах (рис. 6.47).

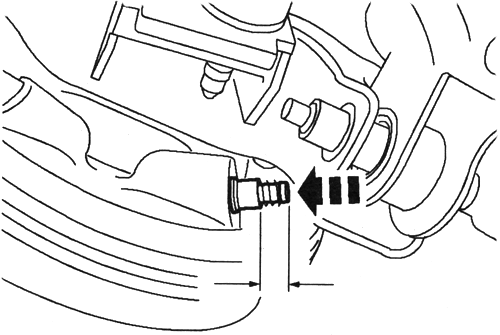

Рис. 6.47. Проверка плунжера
Если требуется дополнительная регулировка, отрегулируйте трос с помощью регулировочной гайки троса стояночного тормоза.
Автомобили с дисковыми тормозами задних колес
ПРИМЕЧАНИЕ. Если регулировка троса не влияет на перемещение рычага суппорта стояночного тормоза, имеет место повреждение, деформация или заклинивание троса, установите новый трос и оболочку троса. Общее перемещение между левым и правым рычагами суппорта стояночного тормоза и стопором вместе мятыми должно составлять от 0,5 мм до 2 мм. Проверьте перемещение рычага суппорта стояночного тормоза слева и справа (рис. 6.48).

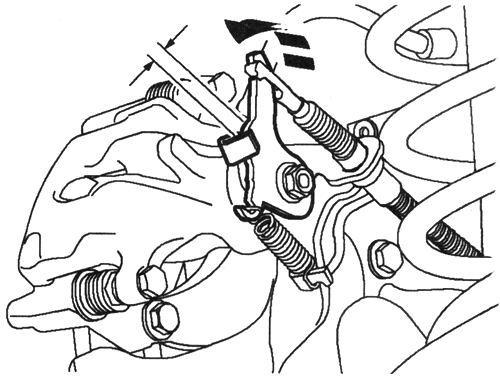

Рис. 6.48. Проверка перемещения рычага суппорта стояночного тормоза
Если требуется дополнительная регулировка, отрегулируйте трос с помощью регулировочной гайки троса стояночного тормоза. Поверните задние колеса, чтобы убедиться в отсутствии выраженного заедания тормозов. Установите зажим регулировочной гайки стояночного тормоза. После регулировки убедитесь в правильности положения регулировочной гайки стояночного тормоза. Установите зажим. Установите чехол рычага стояночного тормоза.
