Снятие и установка рулевой тяги Ford Focus
Снятие

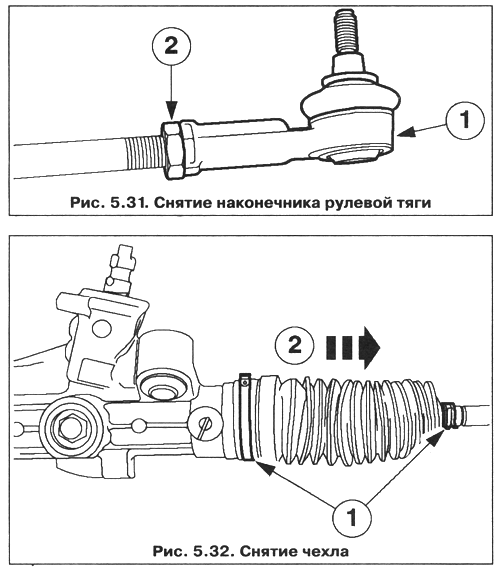

Снимите рулевой механизм. ПРИМЕЧАНИЕ, Отметьте количество оборотов, требуемых для снятиянаконечника рулевой тяги. Снимите наконечник рулевой тяги и контргайку (рис. 5.31). 1. Снимите наконечник рулевой тяги.
2. Отверните контргайку наконечника рулевой тяги. 1. Снимите зажимы. 2. Снимите чехол. Отсоедините трубку сапуна (при наличии). Поверните шестерню, чтобы открыть зубья реечной передачи (рис. 5.33).

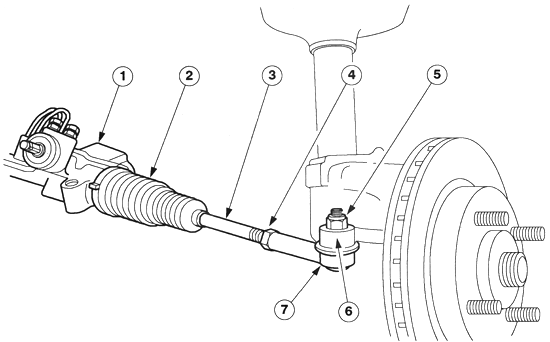

Рис. 5.30. Рулевой привод: 1 — рулевой механизм; 2 — чехол; 3 — рулевая тяга; 4 — контргайка наконечника рулевой тяги; 5 — гайка крепления наконечника рулевой тяги; 6 — поворотный кулак; 7 — наконечник рулевой тяги

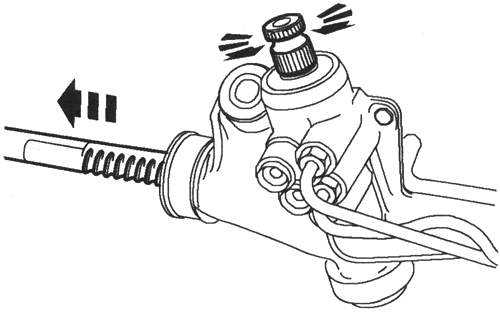

Рис. 5.33. Поворачивание шестерни
ВНИМАНИЕ, Чтобы создать значительное усилие, требуемое для снятия рулевой тяти, зажмите рейку в подходящих тисках. Не зажимайте картеррулевого механизма. Используйте защитные элементы для губок тисков. ПРИМЕЧАНИЕ. Чтобы облегчить снятие рулевой тяги, может потребоваться закрепить рейку вместе с рулевым механизмом в вертикальном положении. Закрепите рулевой механизм в подходящих тисках. Используя подходящий трубный ключ, снимите рулевую тягу (рис. 5.34).
Рис. 5.34. Снятие рулевой тяги
Установка
Снимите с рейки все следы компаунда для стопорения резьбовых соединений. Установите рулевую тягу, используя специальный инструмент (рис. 4.35).

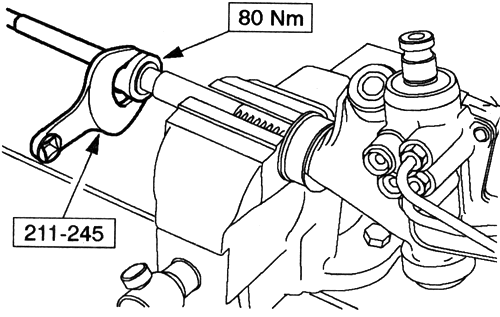

Рис. 5.35. Установка рулевой тяги
Нанесите компаунд для стопорения резьбовых соединений на внутреннюю резьбу новой рулевой тяги. Используйте новые зажимы.

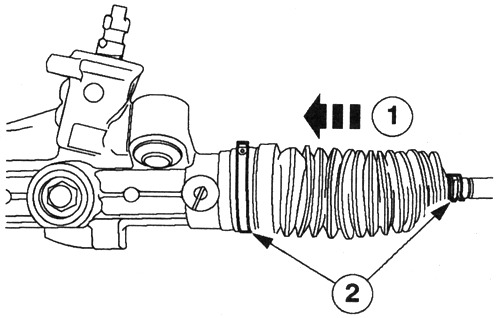

Рис. 5.36. Установка чехла
1. Установите чехол (рис. 5.36). Установите зажимы. Подсоедините трубку сапуна (при наличии). ПРИМЕЧАНИЕ. Убедитесь в том, что наконечник рулевой тяги ввернут на то жесамое количество оборотов, которое потребовалось для его снятия. Установите наконечник рулевой тяги и контргайку. Установите рулевой механизм. Проверьте схождение колес.
