Рулевое управление Ford Focus

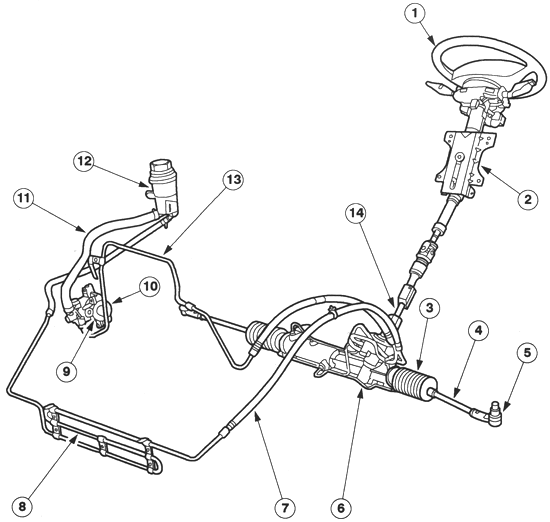

Рис. 5.1. Система рулевого управления:

1 — рулевое колесо; 2 — рулевая колонка; 3 — чехол;

4 — рулевая тяга; 5 — наконечник рулевой тяги; 6 — рулевой механизм;

7 — шланг, идущий от рулевого механизма к охладителю рабочей жидкости;

8 — охладитель рабочей жидкости;

9 — реле давления усилителя рулевого управления (PSP);

10 — насос усилителя рулевого управления; 11 — питающий шланг;

12 — бачок для рабочей жидкости;

13 — шланг, идущий от наоса к рулевому механизму;

14 — муфта вала рулевой колонки

Вращение рулевого колеса с помощью вала рулевой колонки передается к рулевому механизму. Рулевой механизм типа «рейка-шестерня» преобразует это вращательное движение в прямолинейное поступательное (в поперечном направлении) движение. Это движение, в свою очередь, с помощью поперечных рулевых тяг и наконечников рулевых тяг передается к поворотным кулакам.

Насос усилителя рулевого управления подает гидравлическую жидкость под давлением к рулевому механизму. По мере того как поворачивается рулевое колесо, гидравлическая жидкость проходит через клапан рулевого механизма к одной из сторон поршня двустороннего действия. Сторона, к которой подается рабочая жидкость, зависит от направления, в котором поворачивается рулевое колесо. Рабочая жидкость перемещает поршень, являющийся частью рулевого механизма, обеспечивая усиление, необходимое для создания усилия, требуемого для поворота рулевого колеса.

Варианты с бензиновым двигателем вследствие наличия дополнительной нагрузки на двигатель, прикладываемой насосом усилителя рулевого управления, имеют реле давления усилителя рулевого управления (PSP). Реле, являющееся нормально замкнутым реле, посылает сигнал к модулю управления силовым агрегатом (РСМ) при выполнении парковочных маневров на низкой скорости. РСМ реагирует с помощью поддержания частоты вращения коленчатого вала, соответствующей режиму холостого хода.

Осмотр и проверка

1.Проверьте жалобу клиента.

2.Визуально осмотрите на наличие очевидных признаков механических или электрических повреждений.

3.Если очевидная причина выявленной Вами или описанной клиентом проблемы обнаружена, перед переходом к дальнейшим действиям устраните ее (если это возможно).
