Датчик диапазона КПП (TS) Ford Focus
Снятие

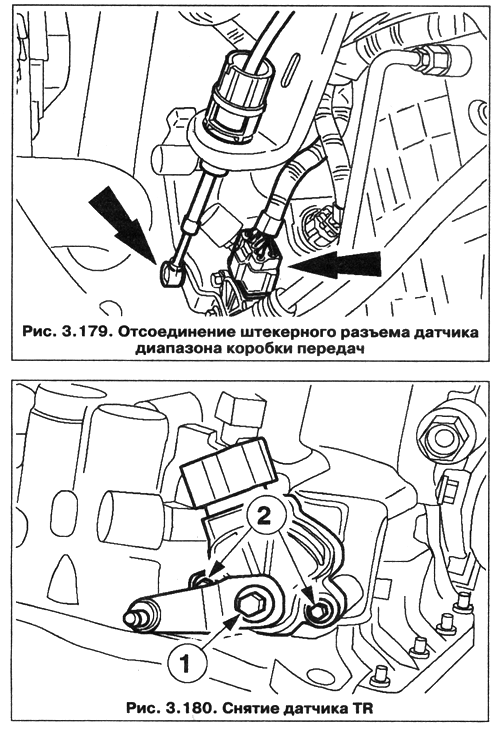

Рассоедините штекерный разъем датчика диапазона коробки передач (TR) и отсоедините трос рычага выбора (рис. 3.179). ПРИМЕЧАНИЕ. Если не удерживать рычаг переключения при отпускании илизатягивании рычага ручного вала, это будет приводить к передаче вращающего момента к переключателю TR и механизму переключения. Снимите датчик TR (для наглядности автоматическая коробка передач в блоке с ведущим мостом показана снятой) (рис. 3.180). 1. Снимите рычаг ручного управления. 2. Выверните болты.
Установка
ПРИМЕЧАНИЕ. Если не удерживать рычаг переключения при отпускании илизатягивании рычага ручного вала, это будет приводить к передачевращающего момента к переключателю TR и механизму переключения. ПРИМЕЧАНИЕ. На этой стадии не затягивайте болты полностью.
Рис. 3.181. Установите датчик TR

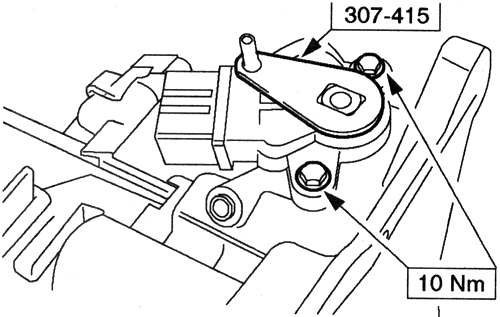

Установите датчик TR (для наглядности автоматическая коробка передач в блоке с ведущим мостом показана снятой) (рис. 3.181). Используя специальный инструмент, выверьте положение датчика TR и затяните болты (рис. 3.182).
Рис. 3.182. Выверка положения датчика TR

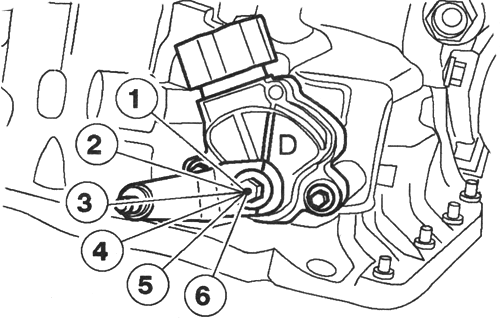

ВНИМАНИЕ, Не используйте пневматические инструменты при работе с этимболтом. Придерживайте рычаг ручного управления при затягивании болта рычага ручного управления, неследование этому указанию может привести к повреждению вала рычага ручного управления. Установите рычаг ручного управления. ВНИМАНИЕ. Проверьте, находится ли рычаг управления в положении «3»,также как в положении «D». Отрегулируйте рычаг ручного управления в соответствии с положением «D» датчика TR (рис. 3.183). 1. «I» Низкая I -ая передача 2. «2» Низкая 2-ая передача 3. «D» Передача движения 4. «N» Нейтральное положение 5. «R» Передача заднего хода 6. «Р» Парковочная передача В положении «D» отметки на рычаге ручного управления совмещены с отметками на датчике TR.
Рис. 3.183. Регулировка рычага ручного управления в соответствии с положением «D» датчика TR
5. Подсоедините трос рычага выбора передач и состыкуйте штекерный разъем датчика TR.
