Наружный механизм переключения передач Ford Focus
Трос рычага ручного выбора со стороны коробки передач подсоединяется к шарику на рычаге, расположенном на ручном вале автомобиля Ford Focus. Опоры троса закрепляются на картере коробки передач и затем крепятся к кронштейну рычага ручного выбора. Регулятор троса рычага ручного выбора располагается на оболочке троса со стороны коробки передач. Со стороны рычага ручного выбора трос зажимается в шарике.

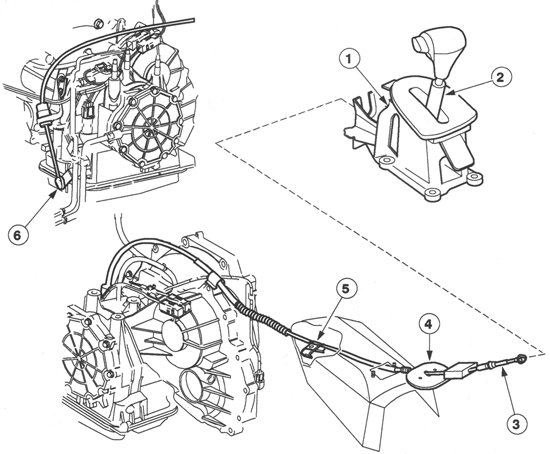

Рис. 3.157. Наружный механизм переключения передач: 1 — рычаг выбора в сборе; 2 — рычаг выбора; 3 — трос рычага выбора; 4 — направляющая; 5 — зажим; 6 — рычаг на вале переключения
