Снятие и установка жгута электропроводки системы подачи топлива (Duratec ST 2.0L) Ford Focus

 Снятие

Отсоедините провод массы от аккумулятора.

Снимите крышку катушки зажигания.

Отсоедините зажимы.

Высвободите трубопровод охлаждающей жидкости из зажи­ма и снимите крышку катушки зажигания.

Отсоедините выпускной трубопровод воздушного фильтра.

Рассоедините штекерный разъем датчика положения распре­делительного вала (СМР).

Рассоедините штекерный разъем датчика температуры ох­лаждающей жидкости двигателя (ЕСТ).

Рассоедините штекерный разъем клапана управления пода­чей воздуха в режиме холостого хода (IAC) (для наглядности воз­душный фильтр показан снятым) (рис. 2.270).

Рассоедините штекерные разъемы жгута электропроводки топливной системы (рис. 2.271).

Снимите крышку свечей зажигания.

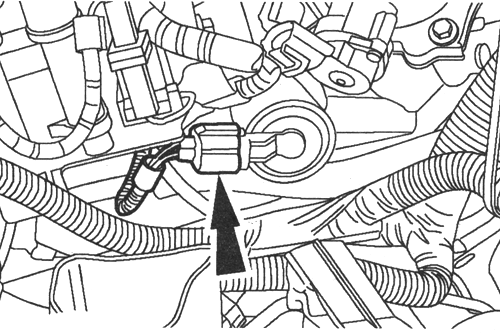

Рис. 2.270. Отсоединение штекерного разъема клапана управления подачей

воздуха в режиме холостого хода

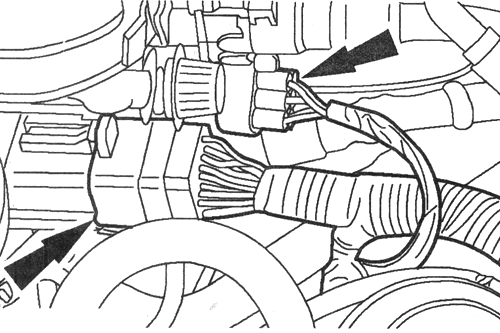

Рис. 2.271. Отсоединение штекерных разъемов жгута электропроводки

топливной системы

  Рассоедините штекерный разъем электромагнитного клапа­на регулируемого газораспределения (VCT) (рис. 2.272).

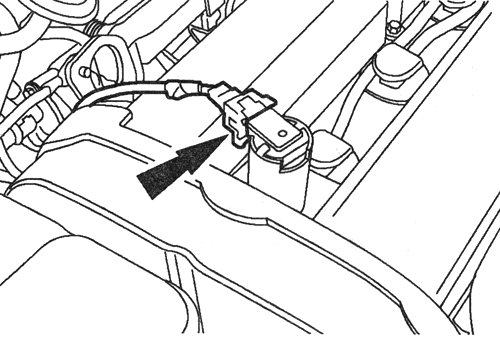

Рис. 2.272. Отсоединение штекерного разъема электро­магнитного

клапана регулируемого газораспределения

  Поднимите и подоприте автомобиль.

  Рассоедините штекерный разъем реле давления масла (рис. 2.273).

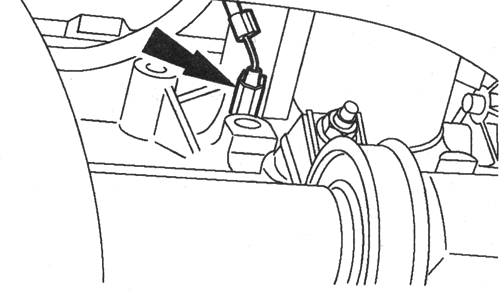

Рис. 2.273. Отсоединение штекерного разъема реле

давления масла

  Опустите автомобиль.

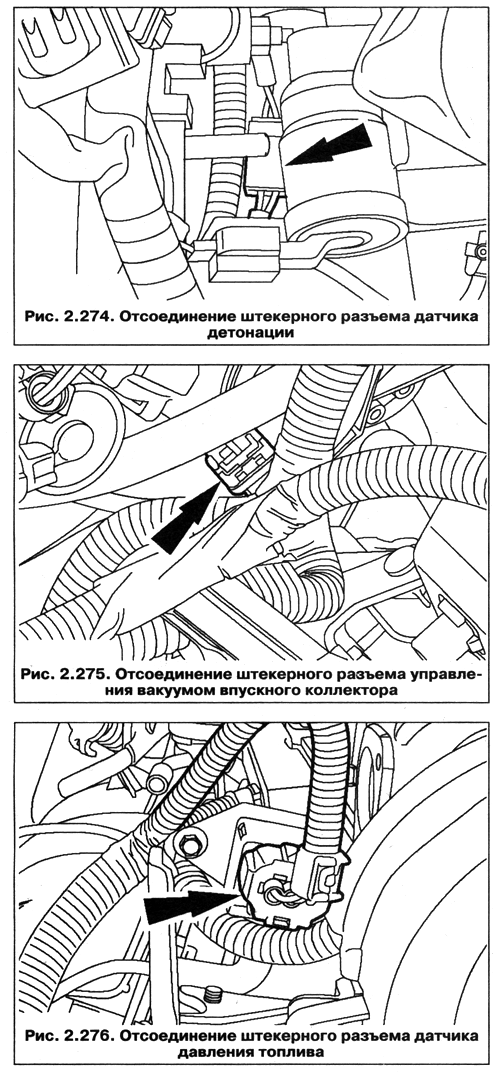

  Рассоедините штекерный разъем датчика детонации (KS) (для наглядности впускной коллектор показан снятым) (рис. 2.274).

  Рассоедините штекерный разъем управления вакуумом впу­скного коллектора (для наглядности воздушный фильтр показан снятым) (рис. 2.275).

  Рассоедините штекерный разъем датчика давления топлива (рис. 2.276).

  Высвободите зажим жгута электропроводки топливной систе­мы из кронштейна катушки зажигания (рис. 2.277).

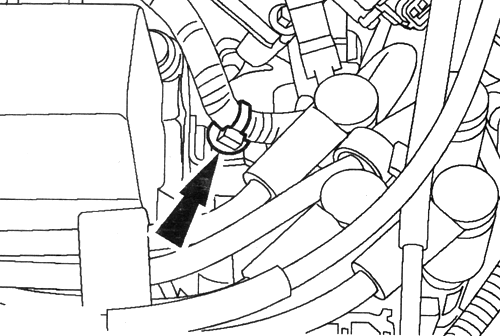

Рис. 2.277. Отсоединение зажима жгута электропровод­ки топливной системы

  Рассоедините штекерные разъемы топливных форсунок (рис. 2.278).

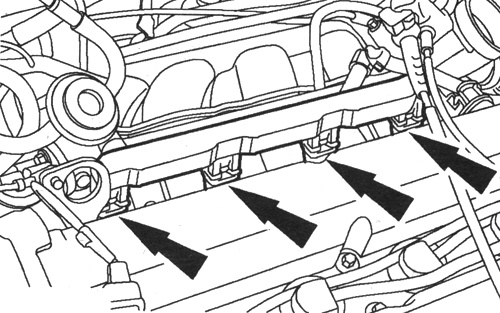

Рис. 2.278. Отсоединение штекерных разъемов топлив­ных форсунок

  Снимите жгут электропроводки топливной системы.

  Установка

  Установите элементы на место, действуя в обратной последо­вательности.

  Выполните процедуру инициализации электродвигателей стеклоподъемников дверей.
