Снятие и установка радиатора (Duratec ST 2.0L) Ford Focus
Снятие
Слейте охлаждающую жидкость из системы охлаждения. Отсоедините зажим жгута электропроводки от кожуха вентилятора охлаждения (рис. 2.249).

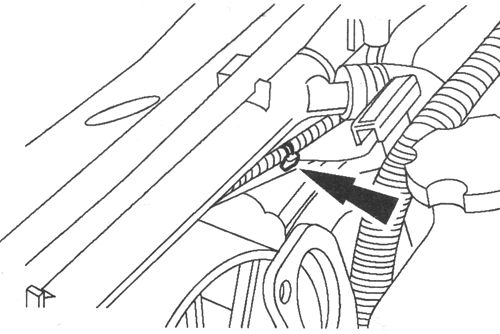

Рис. 2.249. Отсоединение зажима жгута электропроводки от кожуха вентилятора охлаждения
Поднимите и подоприте автомобиль. Отсоедините и подоприте конденсатор системы воздушного кондиционирования (рис. 2.250).
Рис. 2.250. Отсоединение конденсатора системы воздушного кондиционирования
Используя специальный инструмент, отсоедините верхний шланг радиатора (для наглядности электродвигатель и кожух вентилятора охлаждения показаны в снятом положении) (рис. 2.251).

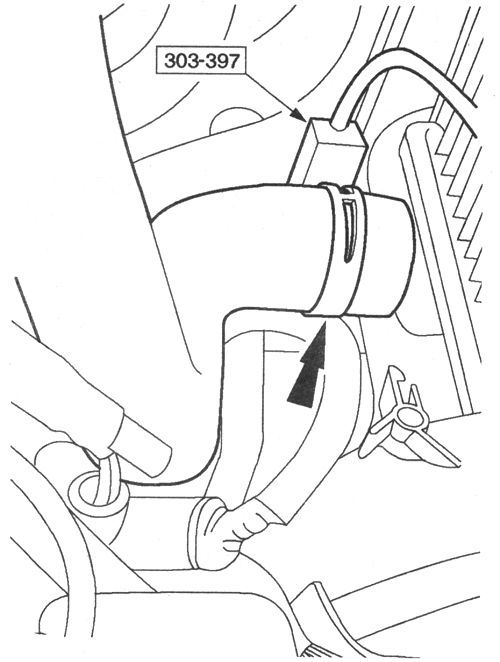

Рис. 2.251. Отсоединение верхнего шланга радиатора

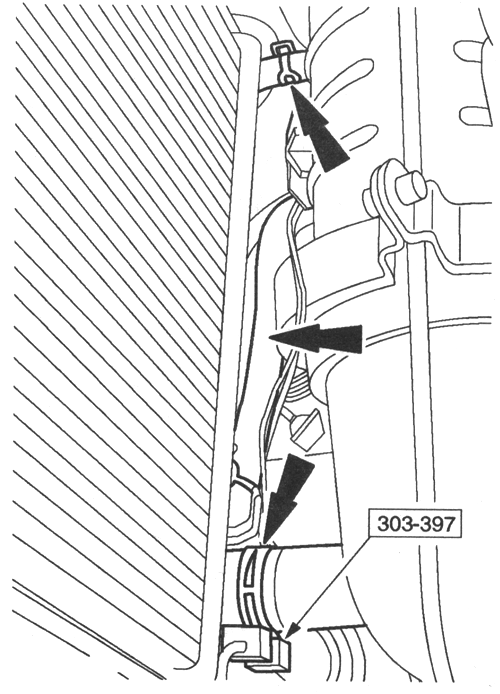

Рис. 2.252. Отсоединение шлангов охлаждающей жидкости
Используя специальный инструмент, отсоедините шланги охлаждающей жидкости (для наглядности электродвигатель и кожух вентилятора охлаждения показаны в снятом положении) (рис. 2.252). Отсоедините зажимы жгута электропроводки от кожуха вентилятора охлаждения автомобиля Ford Focus (рис. 2.253).

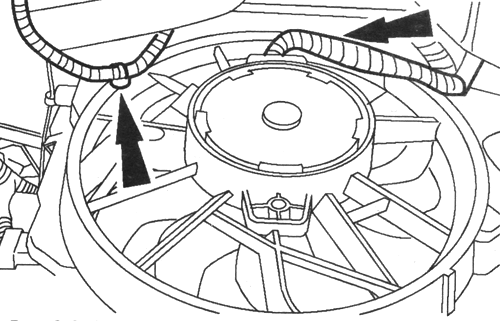

Рис. 2.253. Отсоединение зажимов жгута электропроводки от кожуха вентилятора охлаждения
Отсоедините зажим жгута электропроводки от опорного кронштейна радиатора (рис. 2.254).

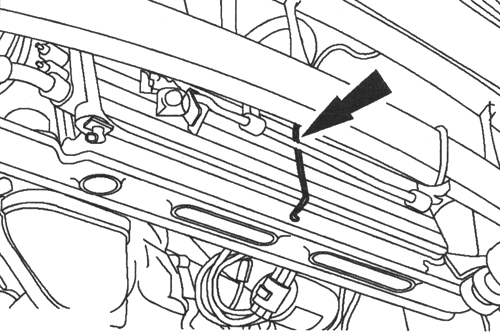

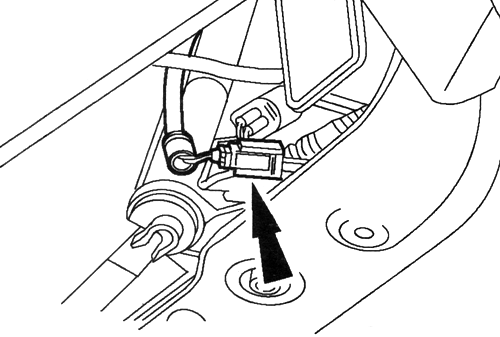

Рис. 2.254. Отсоединение зажима жгута электропроводки от опорного кронштейна радиатора
Рассоедините штекерный разъем звукового сигнала (ов) (рис. 2.255). Выверните болты опорного кронштейна радиатора (рис. 2.256). Подоприте радиатор, электродвигатель вентилятора охлаждения и кожух. Снимите опорный кронштейн радиатора (рис. 2.257). Снимите радиатор, электродвигатель вентилятора охлаждения и кожух (рис. 2.258). ВНИМАНИЕ, Не прикладывайте чрезмерное усилие для освобождения электродвигателя вентилятора охлаждения и кожуха. Снимите электродвигатель вентилятора охлаждения и кожух с радиатора (рис. 2.259).
1. Освободите зажимы. 2. Снимите электродвигатель вентилятора охлаждения и кожух с радиатора.

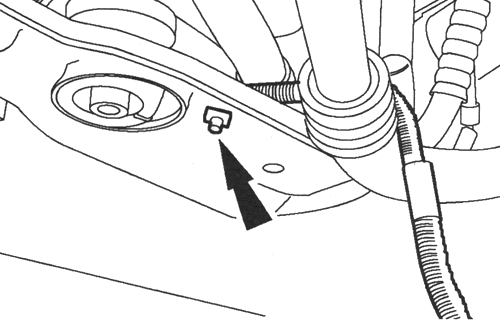

Рис. 2.255. Отсоединение штекерного разъема звукового сигнала

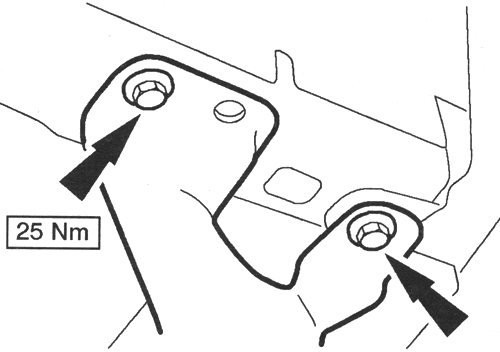

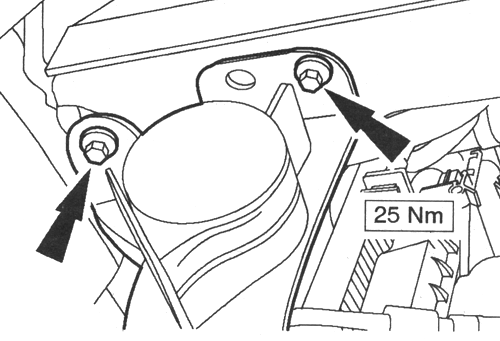

Рис. 2.256. Отсоединение болтов опорного кронштейна радиатора

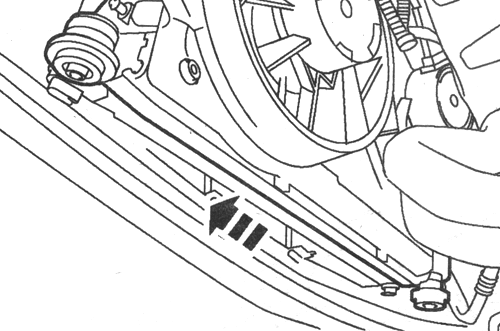

Рис. 2.257. Снятие опорного кронштейна радиатора
Рис. 2.258. Снятие радиатора

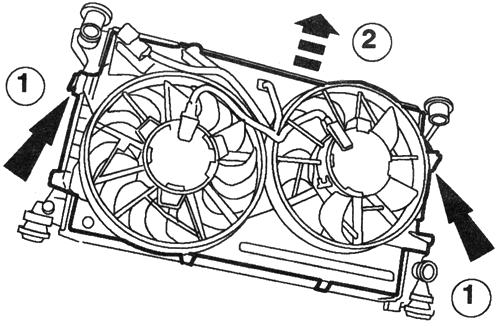

Рис. 2.259. Снятие электродвигателя вентилятора охлаждения и кожуха с радиатора
Установка
Установите элементы на место, действуя в обратной последовательности. Заполните систему охлаждения.
