Защищаемые компоненты

Номинал предохра-

нителя в амперах

Номер предохрани-

теля или реле

Не используется (запасной).

10 А

*

24

Антиблокировочная система тормозов.

10 А

*

25

Модуль управления силовым агрегатом.

10 А

*

26

Не используется (запасной).

10 А

*

27

Насос омывателя заднего стекла.

10 А

*

28

Не используется.

—

29

Не используется.

—

30

Не используется.

—

31

Реле вентилятора охлаждения.

—

32

Реле системы кондиционирования.

—

33

Электрический блокиратор рулевой
колонки.

15 А

*

34

Не используется.

—

35

Не используется.

—

36

Не используется.

—

37

Реле вентилятора охлаждения.

—

38

Реле вентилятора охлаждения.

—

39

Не используется.

—

40

Реле звукового сигнала.

—

41

Реле топливного насоса.

—

42

Не используется.

—

43

Обогреваемый распылитель омывателя.

5 А

*

44

Не используется.

—

45

Генератор.

10 А

*

46

Выключатель тормоза.

10 А

*

47

277

Плавкие предохранители

Защищаемые компоненты

Номинал предохра-

нителя в амперах

Номер предохрани-

теля или реле

Звуковой сигнал

20 А

**

48

Датчик массового расхода воздуха.

5 А

*

49

Нагревательный элемент для дизель-
ного топлива.

20 А

**

Вентилятор системы охлаждения,
раздаточная коробка.

10 А

*

50

Не используется.

—

51

Не используется.

—

52

Сиденья с электроприводом.

10 А

*

53

Пульт ДУ отопителя, работающего на
топливе.

5 А

*

54

Не используется (запасной).

5 А

*

55

1

Предохранитель «мини».

2

Двойной предохранитель «мини».

3

Предохранитель М-типа.

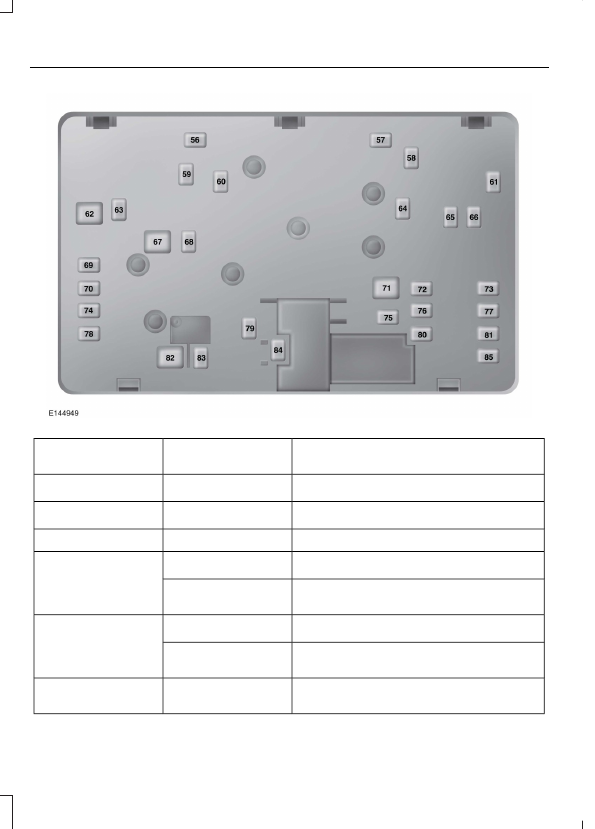

Распределительная коробка —
нижняя часть

Имеются предохранители,
расположенные в нижней части блока
предохранителей. Для доступа к
нижней части блока предохранителей

278

Плавкие предохранители

1.

Откройте две защелки,
расположенные по обеим сторонам
блока предохранителей.

2. Снимите внутреннюю сторону блока

предохранителей с опоры.

3. Переместите блок предохранителей

в центр моторного отсека.

4. Приподнимите внешнюю сторону

блока предохранителей для
доступа к нижней части.

279

Плавкие предохранители

Защищаемые компоненты

Номинал предохра-

нителя в амперах

Номер предохрани-

теля или реле

Топливный насос.

30 А

**

56

Испаритель дизельного топлива.

20 А

**

57

Не используется.

—

58

вентилятор охлаждения;

30 А

**

59

Вентилятор системы охлаждения
(DW10F и 2.0L GTDI AU).

40 А

**

вентилятор охлаждения;

30 А

**

60

Вентилятор системы охлаждения
(DW10F и 2.0L GTDI AU).

40 А

**

Обогреватель ветрового стекла (левая
сторона).

40 А

**

61

280

Плавкие предохранители
