 MULTIMEDIA

220

TIPS, CONTROLS

AND GENERAL INFO

ROAD SAFETY

171) 172)

Learn how to use the various system

functions before setting off.

Read the instructions for the system

carefully before starting to drive.

RECEPTION CONDITIONS

Reception conditions change

constantly while driving. Reception may

be interfered with by the presence

of mountains, buildings or bridges,

especially when you are far away from

the broadcaster.

WARNING The volume may be

increased when receiving traffic

information and news.

NOTE The DAB frequency can be used

in countries where digital transmission

technology is available. The device

will tuned to any frequency if the DAB

button is pressed in a country where

the service is not provided.

CARE AND MAINTENANCE

76) 77)

Observe the following precautions to

ensure the system is fully operational:

the display lens should not come into

contact with pointed or rigid objects

which could damage its surface; use a

soft, dry anti-static cloth to clean and

do not press.

do not use alcohol, petrol and

derived products them to clean the

display lens and make sure that the

UconnectTM

system is switched off

during cleaning.

prevent any liquid from entering the

system: this could damage it beyond

repair.

MULTIMEDIA DEVICES

WARNING Some multimedia players

may not be compatible with the

Uconnect™

system.

Only use devices (e.g. USB flash drives)

from safe sources on the car.
NOTE The system supports FAT32 and

exFAT formatted USB devices only.

The system does not support devices

with a capacity higher than 64 GB.
Devices from unknown sources could

contain software infected by viruses

which, if installed on the car, could

increase the vulnerability of the car's

electric/electronic systems to hacking.

ANTI-THEFT

PROTECTION

The system is equipped with an

anti-theft protection system based on

the exchange of information with the

electronic control unit (Body Computer)

on the vehicle.

This guarantees maximum safety and

prevents the secret code from being

entered after the power supply has

been disconnected.
If the check has a positive outcome,

the system will start to operate,

whereas if the comparison codes are

not the same or if the electronic control

unit (Body Computer) is replaced,

the system will ask the user to enter

the secret code according to the

procedure described in the paragraph

below.

Entering the secret code

When the system is switched on, if the

code is requested, the display will show

"Please enter Anti-Theft Code" followed

by the screen showing a keypad

to enter the secret code. The secret

code has four numbers from 0 to 9:

to insert the code numbers, rotate the

BROWSE/ENTER dial and press to

confirm.
After entering the fourth digit, the

system begins operating. If an incorrect

code is entered, the system displays

"Incorrect Code" to notify the user of

the need to enter the correct code.
After the 3 available attempts to

enter the code, the system displays

"Incorrect Code. Radio locked. Please

wait for 30 minutes". After the text has

221

disappeared it is possible to start the

code entering procedure again.

Car radio passport

This document certifies ownership of

the system. The car radio passport

shows the system model, serial

number and secret code.
In case of loss of the car radio

passport, contact the Fiat Dealership,

taking an ID document and the car

ownership documents.

WARNING Keep the car radio passport

in a safe place so that you can give the

information to the relevant authorities if

the system is stolen.

WARNINGS

In the event of a fault, the system must

only be checked and repaired by a Fiat

Dealership.
If the temperature is particularly low,

the display may take a while to reach

optimum brightness.
If the car is stopped for a while and

the external temperature is very high,

the system may go into "thermal

protection" mode, suspending

operation until the radio temperature

returns to acceptable levels.
Look at the screen only and when it

is necessary and safe. If you need to

look at the screen for a long time, pull

over to a safe place so as not to be

distracted while driving.
Immediately stop using the system

in the event of a fault. Otherwise the

system might be damaged. Contact a

Fiat Dealership as soon as possible to

have the system repaired.

171)

Follow the safety rules here below:

otherwise serious injuries may occur to

the occupants or the system may be

damaged.

172)

If the volume is too loud this can

be dangerous. Adjust the volume so that

you can still hear background noises (e.g.

horns, ambulances, police vehicles, etc.).

76)

Only clean the front panel and the

display with a soft, clean, dry, anti-static

cloth. Cleaning and polishing products

may damage the surface. Do not use

alcohol or similar products to clean the

control panel or the display.

77)

Do not use the display as a base for

supports with suction pads or adhesives

for external navigators or smartphones or

similar devices.

 MULTIMEDIA

222

Uconnect™ 5” LIVE

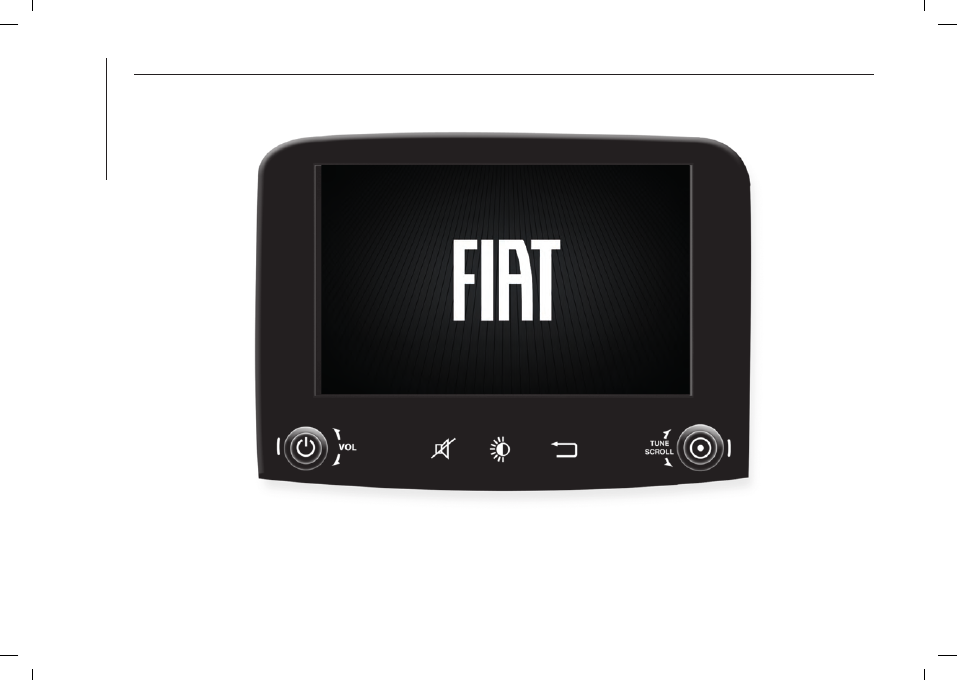

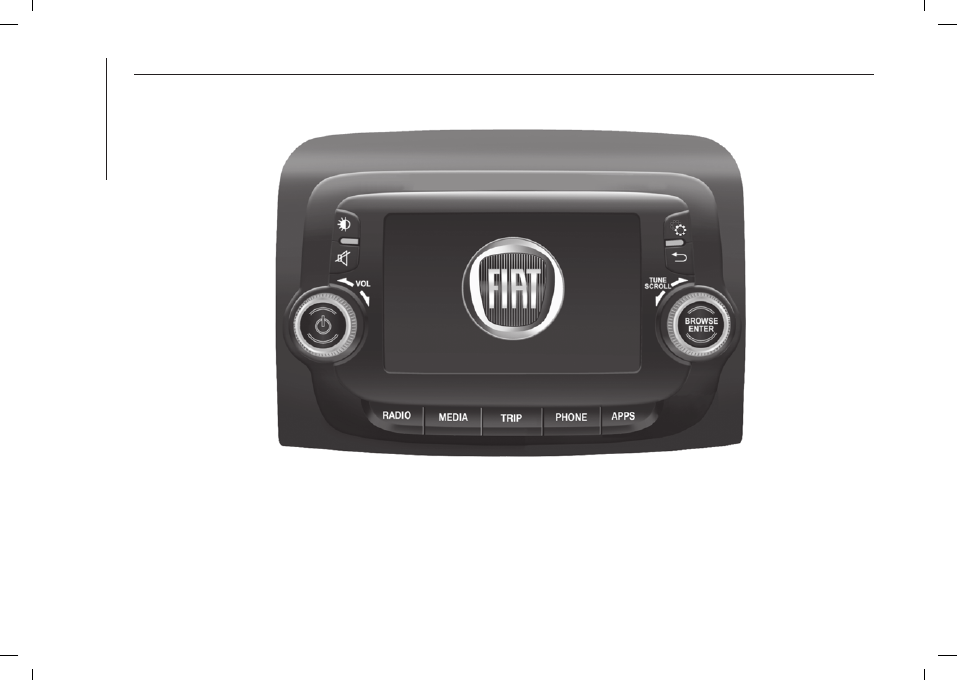

CONTROLS ON FRONT PANEL

227

F0Y0633C

223

FRONT CONTROL PANEL SUMMARY TABLE

 

Button

Functions

Mode

On/off

Brief button press

Volume adjustment

Left/right rotation of knob

Volume activation/deactivation (Mute/Pause)

Brief button press

Display on/off

Brief button press

Accessing the Vehicle Settings menu

Brief button press

Exit the selection/return to previous screen

Brief button press

BROWSE ENTER

Scrolling the list or tuning to a radio station

Left/right rotation of knob

Confirmation of the option displayed

Brief button press

APPS

Access to additional features (e.g. Time display,

Outside Temperature, Media, Radio data function and

Uconnect™

LIVE services, where provided)

Brief button press

PHONE

Phone data display

Brief button press

TRIP

Access to the TRIP menu

Brief button press

MEDIA

Source selection: USB or

Bluetooth®

Brief button press

RADIO

Access to the Radio mode

Brief button press

 MULTIMEDIA

224

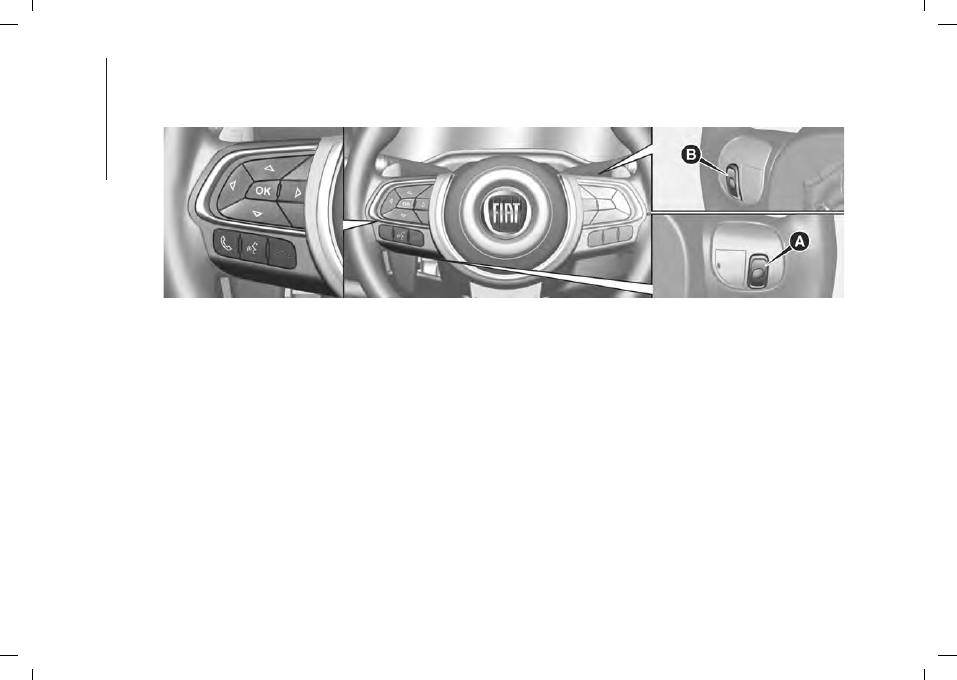

STEERING WHEEL CONTROLS

The controls for the main system functions are present on the steering wheel to make control easier.
The activation of the function selected is controlled, in some cases, by how long the button is pressed (short or long press) as

described in the table below.

228

F0Y0632C

225

STEERING WHEEL CONTROLS SUMMARY TABLE

 

Button

Interaction

Acceptance of incoming call

Answering the second incoming call and putting the active call on hold

Display on the instrument panel of the list of the last 10 calls (only with call browsing active)

Activation of voice recognition

Interruption of the voice message in order to give a new voice command

Interruption of voice recognition

Rejection of incoming call

Ending of call in progress

Exit the display of the last calls on the instrument panel display (only with call browsing active) (for

versions/markets, where provided)

Short press (Phone mode): selection, on the instrument panel display, of the last calls/text messages (only with

call browsing active)

 MULTIMEDIA

226

CONTROLS BEHIND THE STEERING WHEEL

 

Buttons

Interaction

Button A (steering wheel left side)

Upper button

Brief button press: search for next radio station or selection of USB next track.

Long button press: scan of higher frequencies until released/fast forward of USB track.

Central button

With each press it scrolls through sources AM, FM, DAB (where provided), USB. Only the available

sources will be selected.

Lower button

Brief button press: search for next radio station or select USB previous track.

Long button press: scan of lower frequencies until released/fast forward of USB track.

Button B (steering wheel right side)

Upper button

Increasing volume

Brief button press: single volume increase.

Long button press: fast volume increase.

Central button

Activation/deactivation of Mute / Pause function

Lower button

Decreasing volume

Brief button press: single volume decrease.

Long button press: fast volume decrease.

227

SYSTEM ON / OFF

The system is switched on/off by

pressing the

(ON/OFF) button/knob.

Turn the button/knob clockwise

to increase the radio volume or

anticlockwise to decrease it.

USB SOURCE

Depending on the version, the car may

have one or two USB ports on the

central tunnel fig. 229.
To activate the USB mode, insert the

corresponding device into one of the

USB ports.

WARNING After using a USB charging

port, we recommend disconnecting the

device (smartphone), always removing

the cable from the vehicle socket first,

never from the device. Cables left

flying or connected incorrectly could

compromise correct recharging and/or

the USB socket condition.

The

Uconnect™

system may not

support some USB keys: in this case,

it may not automatically switch from

"Radio” mode to "Media” mode.
If the device used does not play,

verify its compatibility by selecting

Media mode: a dedicated message will

appear on the

Uconnect™

system

display.

NOTE The USB ports handle

data transmission from the Pen

Drive/Smartphone, etc. and slow

recharging of an external device, which

is not guaranteed as it depends on the

device type/brand.

229

F0Y0728

RADIO MODE

After the desired radio station is

selected, the following information is

shown on the display:

At the top

: the list of radio stations

stored (preset) is displayed; the station

currently playing is highlighted.

In the middle

: display of the name

of the current radio station and the

buttons

/

for selecting the

previous or next radio station.

At the bottom

: display of the following

buttons:

"Browse": list of the radio stations

available;

"AM/FM", "AM/DAB", "FM/DAB":

selection of the desired frequency

band (graphic button reconfigurable

according to the band selected: AM,

FM or DAB (where provided));

“Tune": manual radio station tuning

(not available for DAB radio);

"Info": additional information on the

source being listened to;

"Audio": access to the "Audio

Settings" screen.

Audio menu

The following adjustments can be

carried out using the "Audio" menu:

"Equalizer" (for versions/markets,

where provided);

"Balance/Fade" (left/right and

front/rear audio balance adjustment);

"Volume / Speed" (excluding versions

with Hi-Fi system) speed-dependent

automatic volume adjustment;

"Loudness" (for versions/markets,

where provided);

"Auto-On Radio" (for

markets/versions, where provided)

"Radio Off Delay".

MEDIA MODE

With Media mode active, briefly press
the

/

graphic buttons to play

the previous/next track or keep the

/

buttons pressed to fast

rewind/forward the track.

 MULTIMEDIA

228

Track selection (Browse)

NOTE The keyboard is not available

for languages not supported by

the system which feature special

characters (e.g. Greek). In these cases

this function will be limited.

Bluetooth® SOURCE

Pairing a Bluetooth® audio device

To pair a

Bluetooth®

audio device,

proceed as follows:

activate the

Bluetooth®

function on

the device;

press the MEDIA button on the front

panel;

if the "Media" source is active, press

the "Source" graphic button;

select the

Bluetooth®

Media

source;

press the "Add Device" button;

search for

Uconnect™

on the

Bluetooth®

audio device (during the

pairing stage a screen is displayed

showing the progress of the operation);

when requested by the audio device,

enter the PIN code shown on the

system display or confirm on the device

the PIN displayed;

if the pairing procedure is completed

successfully, a screen is displayed.

Answer “Yes” to the question to pair

the

Bluetooth®

audio device as

favourite (the device will have priority

over all other devices to be paired

subsequently). If “No” is selected, the

priority is determined according to the

order of connection. The last device

connected will have the highest priority;

an audio device can also be paired

by pressing the PHONE button on the

front panel and by selecting “Settings”

or, from the “Settings” menu, selecting

“Phone/Bluetooth”.
NOTE When modifying the name-

device in the

Bluetooth®

settings of

the phone (where provided), the Radio

may change the track being played

if the device is connected via USB

after the

Bluetooth®

connection.

After updating the phone software, for

proper operation, it is recommended

to remove the phone from the list of

devices linked to the radio, delete the

previous system pairing also from the

list of

Bluetooth®

devices on the

phone and make a new pairing.

WARNING If the

Bluetooth®

connection between mobile phone

and system is lost, consult the mobile

phone handbook.

PHONE MODE

Phone mode activation:

Press the PHONE button on the front

panel to activate the Phone mode. Use

the graphic buttons on the display to:

dial the phone number (using the

graphic dial pad on the display);

display and call the contacts in the

phonebook of the mobile phone;

display and call contacts from the

registers of previous calls;

pair up to 10 phones/audio device

to make access and connection easier

and quicker;

transfer calls from the system to

the mobile phone and vice versa and

deactivate the microphone audio for

private conversations. The mobile

phone audio is transmitted through

the car’s sound system; the system

automatically mutes the

Uconnect™

system audio when the Phone function

is used.
NOTE To consult the list of mobile

phones and supported functions, visit

the www.driveuconnect.eu website

Pairing a mobile phone

Proceed as follows:

activate the

Bluetooth®

function on

the mobile phone;

press the PHONE button on the front

panel;

if no phone is paired with the system

yet, the display shows a dedicated

screen;

select "Yes" to start the pairing

procedure, then search for the

Uconnect™

device on the mobile

229

phone (if "No" is selected, the Phone

main screen is displayed);

when prompted by the mobile

phone, use its keypad to enter the PIN

code shown on the system display or

confirm on the mobile phone the PIN

displayed;

from the "Phone" screen you can

always pair a mobile phone by pressing

the "Settings" graphic button: press the

"Add Device" button and proceed as

described above.

During the pairing stage a screen is

displayed showing the progress of the

operation.

When the pairing procedure is

completed successfully, a screen

is displayed: answer “Yes” to the

question to pair the mobile phone as

favourite (the mobile phone will have

priority over all other mobile phones

to be paired subsequently). If no other

devices are paired, the system will

consider the first paired device as the

favourite.
NOTE To ensure proper operation

after updating the phone software, it is

recommended to remove the phone

from the list of devices linked to the

radio, delete the previous system

pairing also from the list of

Bluetooth®

devices on the phone and make a new

pairing.

Making a phone call

A call can be made by:

selecting the

icon (mobile phone

phonebook);

selecting "Recent Calls";

selecting the icon

pressing the "Redial" graphic button.

NOTE The operations described above

are accessible only if supported by the

mobile phone in use.

Text Message Reader

The system can read the messages

received by the mobile phone. To use

this function, the mobile phone must

support the text exchange function

through

Bluetooth®

.

If this function is not supported by the

phone, the corresponding graphic
button

is deactivated (greyed out).

When a text message is received, the

display will show a screen where the

options "Listen", "Call" or "Ignore" can

be selected.
Press the

graphic button to access

the list of text messages received by

the mobile phone (the list displays a

maximum of 60 messages received).
NOTE On some mobile phones,

to make the text message voice

reading function available, the text

message notification option on the

phone must be enabled; this option is

usually available on the phone, in the

Bluetooth®

connections menu for a

device registered as

Uconnect™

.

After enabling this function on the

mobile phone, it must be disconnected

and reconnected with the

Uconnect™

system in order to make it effective.

WARNING Some mobile phones may

not take the text message delivery

confirmation settings into account

when interfacing with

Uconnect™

.

If a text message is sent via the

Uconnect™

system, the driver could

face an additional cost, without any

warning, due to the text message

delivery confirmation request sent by

the phone. For any problems related

to the above, contact your telephone

service provider.

Text message options

Predefined messages are stored in the

system memory and can be sent to

answer a received message or as a

new message.

Yes

No

Okay

I can't talk right now

Call me

I'll call you later

 MULTIMEDIA

230

I’m on my way

Thanks

I'll be late

Stuck in traffic

Start without me

Where are you?

Are you there yet?

I need directions

I'm lost

See you later

I will be 5 (or 10, 15, 20, 25, 30, 45,

60) (*) minutes late

See you in 5 (or 10, 15, 20, 25, 30,

45, 60) (*) minutes
(*) Only use the numbers listed,

otherwise the system will not take the

message.
When receiving a text message, the

systems also allows the same message

to be forwarded.
NOTE For details on how to send an

text using the voice commands, refer to

the dedicated paragraph.

Browsing text messages

(for versions/markets, where provided)
Using the steering wheel controls, you

can view and manage the last 10 text

messages received on the instrument

panel display. To use this function,

the mobile phone must support

the text exchange function through

Bluetooth®

.

Select “Phone” on the instrument panel

Setup menu and then select “Text

message reader” using the

/

steering wheel controls. The "SMS

reader" submenu allows the last 10

SMS messages to be displayed.

Uconnect™ LIVE

SERVICES

(where provided)
Press the APPS button to access

the menu where all the application

functions of the system are present,

such as: time display,

eco:Drive™

function data, Trip Computer, Outdoor

temperature, Settings,

Uconnect™

LIVE

applications.

If there is a

Uconnect™ LIVE

icon,

the system is set up for the connected

services and allows the applications to

be used directly from the radio menu,

for a more efficient and advanced use

of the car.
The application functions are present

according to the car configuration and

to the market.
To use the

Uconnect™ LIVE

services,

you need to:

to download

Uconnect™ LIVE

App

from "App Store" or "Google

play" on your compatible smartphone,

making sure that the data connection is

enabled;

register, through the

Uconnect™ LIVE App

on the

www.driveuconnect.eu or www.fiat.it

website

start the

Uconnect™ LIVE App

on the smartphone and enter your

credentials.
For more information relating to the

services available on the market,

consult the www.driveucoinnect.eu

site.

First access to the car

After starting the

Uconnect™ LIVE

App

and entering your credentials,

to access the

Uconnect™

LIVE App

services in the car

you need

Bluetooth®

pairing

between your smart phone and the

Uconnect™

system as described

in the "Registering your mobile

phone" section. The list of supported

mobile phones is available on

www.driveuconnect.eu
After pairing, press the

Uconnect™

LIVE

graphic button on the display to

access the connected services.
When the activation process is

completed, the display shows a

dedicated message. In the case

of services that require a personal

profile, you can connect your own

account through the

Uconnect™ LIVE

231

App

or in the reserved area on the

www.driveuconnect.eu site.

User not connected

If the device is not paired to a

Bluetooth®

telephone, if the

Uconnect™ LIVE

graphic button is

pressed, the system menu has its icons

disabled, except for

eco:Drive™

.

For further details on the

eco:Drive™

function refer to the dedicated

paragraph.

Uconnect™ LIVE services setup

using the dedicated menu

On the

Uconnect™

system menu

dedicated to

Uconnect™ LIVE

services the “Settings” section can be
accessed by pressing the icon

. In

this section you can check the system

options and change them according to

your preferences.

System updating

In case a system update is available

for the

Uconnect™

system during use

of the

Uconnect™ LIVE

services, a

message to this effect will appear on

the screen.
The update includes a download of the

new software version for managing the

Uconnect™ LIVE

services.

Updating is effected when using the

traffic data from the coupled smart

phone: the amount of traffic generated

will be communicated to the driver.
WARNING In order not to compromise

the proper functioning of the

Uconnect™

during installation, do not

carry out any other operations but wait

until it is finished.

Uconnect™ LIVE app

The

Uconnect™ LIVE App

must be

installed on your smartphone to access

the connected services on the car. This

can be used to manage your profile

and customise your

Uconnect™

LIVE

experience. The App can by

downloaded from "App Store" or

"Google play".
For safety reasons, the App cannot be

accessed when the phone is paired

with the

Uconnect™

system.

Personal details (e-mail and

password) are required to access the

Uconnect™ LIVE

services using the

Uconnect™

system menu, therefore

the content of your personal accounts

is protected and can only be accessed

by the real user.

Connected services that can be

accessed on the car

The

Uconnect™ LIVE

services

available in the

Uconnect™

system

menu can change according to the

market.

The

eco:Drive™

application was

developed to improve the driving

experience and therefore it can

be used in all markets where the

Uconnect™ LIVE

services are

accessible. For further information visit

the www.driveuconnect.eu website.

eco:Drive™

The

eco:Drive™

application allows

you to display your driving behaviour in

real time, in order to help you reach

a more efficient driving style as far

as consumption and emissions are

concerned.
It is also possible to consult the data on

the

Uconnect™ LIVE App

.

Driving style is evaluated by means of

four indices which monitor the following

parameters:

Acceleration

Deceleration

Shifting

Speed

eco:Drive™ display

Press the

eco:Drive™

graphic button

to interact with the function. A screen

will be displayed showing the 4 indices

described above. These indices are

grey until the system has enough data

to evaluate the driving style. Once

sufficient data are available, the indices

will have 5 colours depending on the

evaluation: dark green (very good), light

 MULTIMEDIA

232

green, yellow, orange and red (very

bad).
"

Current trip index" refers to the entire

value calculated in real time based on

the average of the described indices.

It represents eco-friendliness of the

driving style: from 0 (low) to 100 (high).

In the event of extended inactivity, the

display will show the average of the

indices up to that moment ("

Average

Index") then the indices will be coloured

again in real time as soon as the car is

restarted.
To check the data average of previous

route (the "route" starts when the

ignition key is turned to MAR and stops

when it is turned to STOP), select the

"

Previous route" graphic button.

The details of the previous trip can also

be displayed by pressing the "

Details"

graphic button to show trip duration

(time and mileage) and average speed.
WARNING Do not unpair the

smartphone from the

Uconnect™

LIVE App

before the system has

downloaded the data, otherwise it

could be lost. During the transfer of

data to the devices, messages may

appear on the

Uconnect™

display to

guide the user correctly through the

operation; follow these instructions.

These messages are only displayed

with the ignition key at STOP and when

a delay in the

Uconnect™

system

switching off is set. The data are

automatically transferred to the devices

when the engine is switched off.

Transferred data will be deleted from

the system memory in this manner.

You can choose to store the trip data

or not, by pressing the "

Settings"

graphic button and setting storage

activation as desired.

my:Car

my:Car allows you to keep the

"condition" of your car always under

control. my:Car application can detect

faults in real time and inform the driver

on impending scheduled service

deadlines.
To interact with the application, press

"my:Car" graphic button: a screen will

appear on the display showing the

"care:Index" section which contains

detailed information on car status.

Press the "Active warnings" graphic

button to show the details of any faults

on the car which caused a warning

light to switch on.
The car status can be seen both on

www.driveuconnect.eu or through the

Uconnect™ LIVE App

.

"SETTINGS" MENU

"Settings" Menu Display

To access the "Settings" menu press
the

button on the front panel.

As a guideline, the menu includes the

following items:

Language

Display

Units (for versions/markets, where

provided)

Voice Commands

Clock and Date

Safety & Driving Assistance (for

versions/markets, where provided)

Lights

Doors & Locks

Key off options

Audio

Phone / Bluetooth

Radio Setup

SiriusXM Setup (for versions/markets,

where provided)

Restore Default Settings

Clear Personal Data

VOICE COMMANDS

NOTE Voice commands are not

available for languages not supported

by the system.
NOTE Voice entry of addresses is

only supported in the country in which

you are located and provided that

the system language matches the

local language. For example, if the car

is located in Italy, it will be possible

to enter Italian addresses only if the

system language is set to "Italian".
To use the voice commands, press
the

button ("Voice" button) on the

233

steering wheel controls and say the

function you want to activate aloud.

Phone functions

The

button activates the following

functions:

Call

Dial

Redial

Call back

Show recent calls

Show outgoing calls

Show missed calls

Show incoming calls

Phonebook

Search

Show text message

Radio functions

The

button activates the following

functions:

Tune to XXX FM

Tune to XXX AM

Tune in Radio XXX

Turn to the DAB channel (where

provided)

Media Functions

The

button activates the following

functions:

Play song...

Play album…

Play artist…

Play genre…

Play playlist…

Play podcast…

Play audiobook…

Play track number...

Select the source

View

 MULTIMEDIA

234

Uconnect™ 7” HD LIVE / Uconnect™ 7” HD Nav LIVE

CONTROLS ON FRONT PANEL

230

F0Y0739

235

FRONT CONTROL PANEL SUMMARY TABLE

 

Button

Functions

Mode

On/off

Short button press

Volume adjustment

Left/right rotation of knob

Volume activation/deactivation (Mute/Pause)

Short button press

Display on/off

Short button press

Exit the selection/return to previous screen

Short button press

Scrolling the list or tuning to a radio station

Display list of stations (Radio mode)

Scroll contents of sources (Media mode)

Media source track change

Station change (RADIO mode)

Left/right rotation of knob

Confirmation of the option displayed Browsing lists

opening (Radio mode and Media mode)

Short button press
