 MAINTENANCE AND CARE

188

caps) have not been removed or

damaged.

68)

Abrasive products and/or polishes

should not be used for cleaning the car.

Bird droppings must be washed off

immediately and thoroughly as the acid

they contain is particularly aggressive.

Avoid parking the vehicle under trees

(unless it is absolutely necessary). Remove

any resinous plant matter immediately

because, once it has dried, it may require

the use of abrasive and/or polishing

products to be removed, which are

strongly discouraged as they could

potentially alter the characteristics

of the paintwork. Do not use pure

windscreen washer fluid for cleaning

the front windscreen and rear window;

dilute it min. 50% with water. Only use

pure screen washer fluid when strictly

necessary due to outside temperature

conditions. Do not use chemicals/acids to

defrost windows/vehicle glass as they can

damage the paint.

69)

Avoid washing with rollers and/or

brushes in washing stations. Wash

the car only by hand using neutral pH

detergents; dry it with a wet chamois

leather. Abrasive products and/or polishes

should not be used for cleaning the car.

Bird droppings must be washed off

immediately and thoroughly as the acid

they contain is particularly aggressive.

Avoid (if at all possible) parking the car

under trees; remove vegetable resins

immediately as, when dried, it may only be

possible to remove them with abrasive

products and/or polishes, which is highly

inadvisable as they could alter the typical

opaqueness of the paint. Do not use pure

windscreen washer fluid for cleaning

the front windscreen and rear window;

dilute it min. 50% with water. Only use

pure screen washer fluid when strictly

necessary due to external temperature

conditions. Do not use chemicals/acids to

defrost windows/car glass as they can

damage the paint.

70)

A high pressure jet cleaner should

not be used for cleaning the engine

compartment. The appropriate

precautions have been taken to protect all

parts and connections, but the pressures

generated by these devices are so high

that complete protection against water

seepages cannot be guaranteed.

6)

Detergents pollute the water. The

vehicle should be washed in areas

equipped for collecting and purifying the

liquid used in the washing process.

INTERIOR

Periodically check for water puddles

under the mats that could cause the

panels to rust.

165) 166) 167)

SEATS AND FABRIC

PARTS

Remove dust with a soft brush or a

vacuum cleaner. It is advisable to use a

moist brush on velvet upholstery.
Rub the seats with a sponge

moistened with a solution of water and

neutral detergent.

PLASTIC AND COATED

PARTS

71)

Clean interior plastic parts with a damp

cloth (if possible made from microfibre),

and a solution of water and neutral,

non-abrasive detergent. To clean oily or

persistent stains, use specific products

free from solvents and designed to

maintain the original appearance and

colour of the components.
Remove any dust using a microfibre

cloth, if necessary moistened with

water. The use of paper tissues is not

recommended as these may leave

residues.

189

LEATHER PARTS

(for versions/markets, where provided)
Use only water and mild soap to clean

these parts. Never use alcohol or

alcohol-based products.
Before using a specific product for

cleaning interiors, make sure that it

does not contain alcohol and/or alcohol

based substances.

165)

ever use flammable products, such

as petrol ether or rectified petrol to clean

the inside of the car. The electrostatic

charges which are generated by rubbing

during the cleaning operation may cause a

fire.

166)

Do not keep aerosol cans in the car:

they might explode. Aerosol cans must not

be exposed to a temperature exceeding

50

°

C. When the vehicle is exposed to

sunlight, the internal temperature can

greatly exceed this value.

167)

It is essential that there is nothing

under the pedals: make sure the mats are

lying flat and do not get in the way of the

pedals.

71)

Never use alcohol, petrols and

derivatives to clean the instrument panel

lens.

 TECHNICAL SPECIFICATIONS

190

TECHNICAL SPECIFICATIONS

Everything you may find useful for

understanding how your car is made

and works is contained in this chapter

and illustrated with data, tables and

graphics. For the enthusiasts and the

technician, but also just for those who

want to know every detail of their car.

IDENTIFICATION DATA ............... 191
ENGINE CODES ........................ 191
ENGINE .................................... 192
INTAKE SYSTEM ....................... 194
TRANSMISSION ........................ 195
BRAKES ................................... 196
SUSPENSION............................ 197
STEERING ................................ 198
WHEELS................................... 199
DIMENSIONS ............................ 206
PERFORMANCE ........................ 208
WEIGHTS AND LOADS............... 209
REFUELLING............................. 212
FLUIDS AND LUBRICANTS ......... 214
FUEL CONSUMPTION AND

CO2 EMISSIONS ....................... 217

PRESCRIPTIONS FOR

HANDLING THE CAR AT THE

END OF ITS LIFE........................ 218

191

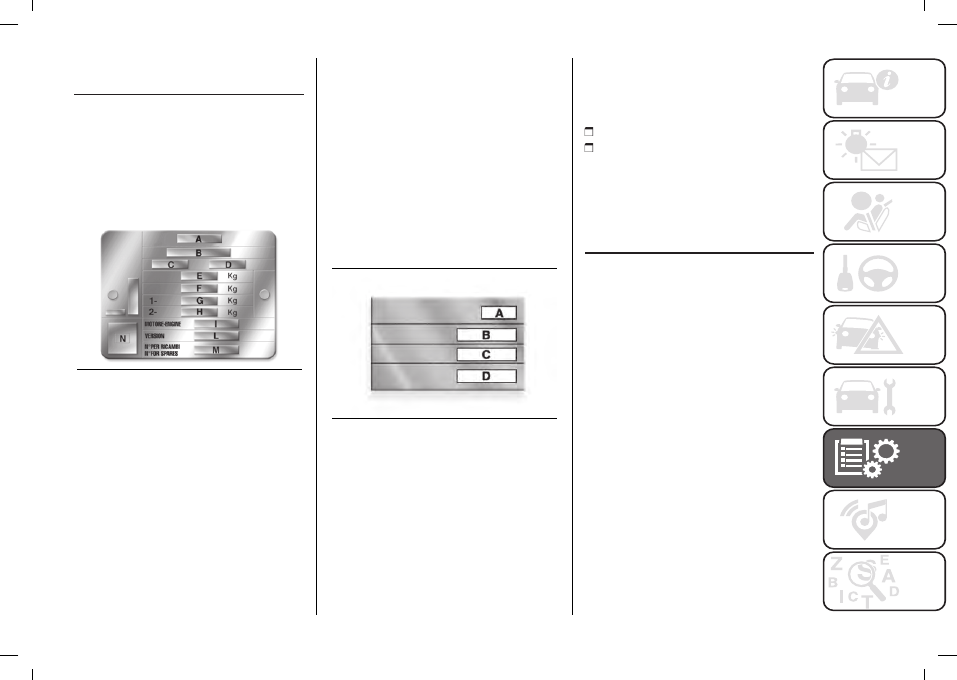

IDENTIFICATION

DATA

VEHICLE

IDENTIFICATION

NUMBER (VIN) PLATE

This is applied on the left side of the

luggage compartment fig. 221 (lift the

mat for access) and bears the following

data:

221

F0Y0501C

A

Name of manufacturer.

B

Type-approval number.

C

Vehicle type identification code.

D

Chassis manufacture progressive

number.

E

Maximum authorised weight of

vehicle fully laden.

F

Maximum authorised weight of

vehicle when fully laden plus trailer.

G

Maximum admitted weight on first

(front) axle.

H

Maximum authorised weight on

second axle (rear).

I

Engine type.

L

Bodywork version code.

M

Spare part number.

N

Correct value of smoke coefficient

(for diesel engines).

BODYWORK PAINT

IDENTIFICATION PLATE

This is applied on the inside of the

tailgate and contains the following data

fig. 222:

222

F0Y0003C

A

Paint manufacturer.

B

Colour name.

C

Fiat colour code.

D

Respray and touch up code.

CHASSIS MARKING

This is printed on the crossmember

under the passenger side seat and

bears the following data:

type of vehicle;

chassis serial number.

ENGINE MARKING

It is stamped on the cylinder block and

includes the type and the engine serial

number.

ENGINE CODES

PETROL VERSIONS

1.4 16V 95 HP Euro 6D/Euro 6D Final:

843A1000

DIESEL VERSIONS

1.3 16V 95 HP Multijet Euro 6D/Euro

6D Dualogic: 55283775

1.3 16V 95 HP Multijet Euro 6D Final:

46345266

1.6 16V 120 HPMultijet Euro 6D:

55280444

 TECHNICAL SPECIFICATIONS

192

ENGINE

 

Versions

1.4 16V 95 HP Euro 6D Final

Engine code

843A1000

Cycle

Otto

Number and position of cylinders

4 in line

Piston bore and stroke (mm)

72.0 x 84.0

Total displacement (cm³)

1368

Compression ratio

11

±

0.2

Maximum power (CEE) (kW)

70

Maximum power (CEE) (HP)

95

Corresponding engine speed (rpm)

6000

Maximum torque (CEE) (Nm)

127

Maximum torque (CEE) (kgm)

12.9

Corresponding engine speed (rpm)

4500

Spark plugs

NGK DCPR7E-N-10

Fuel

Unleaded petrol 95 R.O.N. (EN228 specifications)

Emission level

Euro 6D Final

193

 

Versions

1.3 16V 95 HP Multijet

1.6 16V 120 HP Multijet Euro 6D

Engine code

55283775(*) / 46345266(**)

55280444

Cycle

Diesel

Diesel

Number and position of cylinders

4 in line

4 in line

Piston bore and stroke (mm)

69.6 x 82.0

79.5 x 80.5

Total displacement (cm³)

1248

1598

Compression ratio

16.8

±

0.4(*) / 0.2(**)

16.5

±

0.4

Maximum power (CEE) (kW)

70

88

Maximum power (CEE) (HP)

95

120

Corresponding engine speed (rpm)

3750

3750

Maximum torque (CEE) (Nm)

200

320

Maximum torque (CEE) (kgm)

20.4

32.6

Corresponding engine speed (rpm)

1500

1750

Fuel

Diesel for motor vehicles (EN590 Specification)

Diesel for motor vehicles (EN590 Specification)

Emission level

Euro 6D / Euro 6D Final

Euro 6D

(*) Euro 6D version

(**) Euro 6D Final version

 TECHNICAL SPECIFICATIONS

194

INTAKE SYSTEM

168)

 

Versions

Intake system

1.4 16V

Multipoint sequential timed electronic injection, returnless system

1.3 16V Multijet / 1.6 16V Multijet

Electronically controlled Common Rail Multijet direct injection with turbo and intercooler

168)

Modifications or repairs to the fuel supply system that are not carried out properly or do not take the system’s technical specifications

into account can cause malfunctions leading to the risk of fire.

195

TRANSMISSION

 

Versions

Transmission

Clutch

Traction

1.4 16V

Six forward gears plus reverse

with synchronisers for forward

gear engagement

Self-adjusting pedal without idle

stroke

Front

1.6-litre 16V Multijet

1.3-litre 16V Multijet

Five forward gears and reverse

with synchronizers for forward

gear engagement

 

VERSIONS WITH DUALOGIC TRANSMISSION

 

Version

Transmission

Clutch

Traction

1.3-litre 16V Multijet

Five forward speeds plus

reverse with electronically

managed electro-hydraulic

control system

Electronically controlled

electro-hydraulic system

Front

 TECHNICAL SPECIFICATIONS

196

BRAKES

 

Versions

Front service brakes

Rear service brakes

Parking brake

1.4 16V

Self-ventilated discs

Disc or drum type, according to

the version

Controlled by handbrake lever,

acting on the rear brakes

1.3-litre 16V Multijet

1.6-litre 16V Multijet

WARNING Water, ice and salt spread on the roads may deposit on the brake discs reducing braking efficiency the first time the

brakes are applied.

197

SUSPENSION

 

Versions

Front

Rear

1.4 16V

Independent, MacPherson type with lower

transversal wishbones and anti-roll bar

secured to an auxiliary crossmember

Interconnected wheels by means of torsion

beam

1.3-litre 16V Multijet

1.6-litre 16V Multijet

 TECHNICAL SPECIFICATIONS

198

STEERING

 

Versions

Kerb-to-kerb turning circle (m)

Type

1.4 16V

10.7

Rack and pinion with electric power steering

1.3-litre 16V Multijet

10.7

1.6-litre 16V Multijet

10.7

199

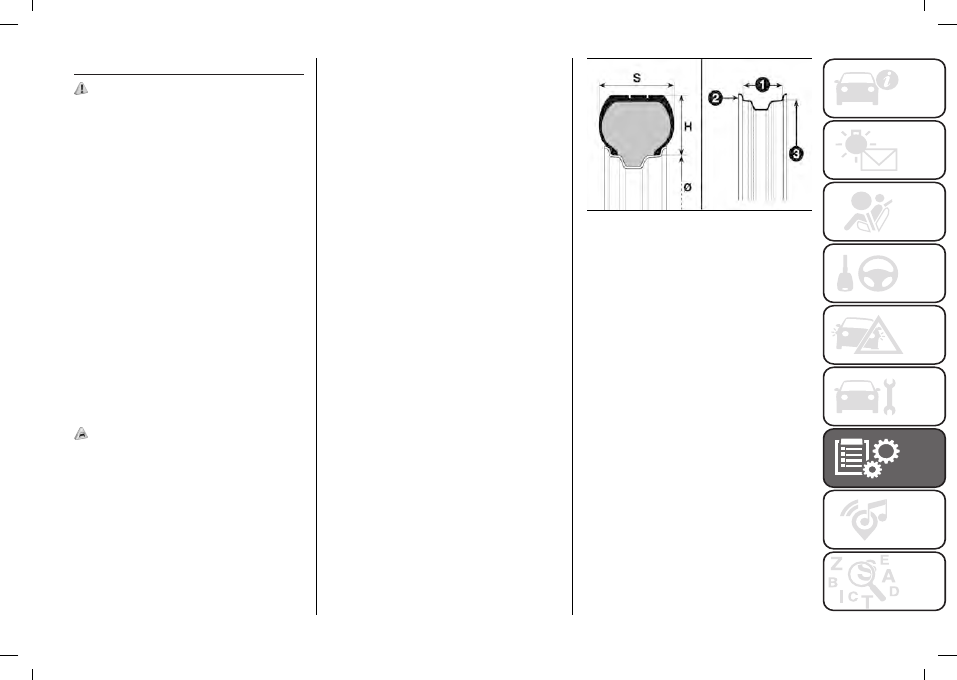

WHEELS

169) 170)

RIMS AND TYRES

PROVIDED

Pressed steel or alloy rims. Tubeless

radial carcass tires. All approved tyres

are listed in the registration document.

WARNING If there are any

discrepancies between the Owner

Handbook and the registration

document, take the information from

the latter. For safe driving, the car must

be fitted with tyres of the same make

and type on all wheels.

WARNING Do not use air chambers

with tubeless tyres.

SNOW CHAINS

Warnings

72)

NOTE Low-profile snow chains with a

maximum projection of 9 mm beyond

the tyre profile can be fitted on 195/65

R15 and 205/55 R16 tyres. 225/45

R17 tyres cannot be fitted with snow

chains.
The use of snow chains should be in

compliance with local regulations of

each country. In certain countries,

tyres marked with code M+S (Mud

and Snow) are considered as winter

equipment; therefore their use is

equivalent to that of the snow chains.
Snow chains can be fitted to the tyres

of the front wheels (drive wheels) only.
Check the tension of the snow chains

after the first few feet/meters have been

driven.
Using snow chains with tyres with non-

original dimensions may damage the

car.
Using different size or type (M+S,

snow, etc.) tyres between front and

rear axle may adversely affect car

handling, with the risk of losing control

of the car and resulting accidents.
Snow chains cannot be fitted

to the space-saver wheel (for

versions/markets, where provided). If a

front tyre is punctured, replace a rear

wheel with the space-saver wheel and

move the rear wheel to the front axle. In

this way, with two normal drive wheels

at the front, snow chains can be fitted.

WHEEL GEOMETRY

Front wheels toe-in measured between

rims: - 0.5

±

1 mm. The values refer to

the car in running order.

CORRECT READING OF

THE TYRE

Example fig. 223: 195/65 R 15 82T

223

F0Y0004

195

Nominal width (S, distance in mm

between sides)

65

Height/width ratio (H/S), expressed

as a percentage

R

Radial tyre

15

Rim diameter in inches (Ø)

82

Load rating (capacity)

T

Maximum speed rating

Maximum speed index
Q

up to 160 km/h

R

up to 170 km/h

S

up to 180 km/h

T

up to 190 km/h

U

up to 200 km/h

H

up to 210 km/h

V

up to 240 km/h

Maximum speed index for snow

tyres
QM + S

up to 160 km/h

TM + S

up to 190 km/h

HM + S

up to 210 km/h

 TECHNICAL SPECIFICATIONS

200

 

Load index (capacity)

70

= 335 kg

86

= 530 kg

71

= 345 kg

87

= 545 kg

72

= 355 kg

88

= 560 kg

73

= 365 kg

89

= 580 kg

74

= 375 kg

90

= 600 kg

75

= 387 kg

91

= 615 kg

76

= 400 kg

92

= 630 kg

77

= 412 kg

93

= 650 kg

78

= 425 kg

94

= 670 kg

79

= 437 kg

95

= 690 kg

80

= 450 kg

96

= 710 kg

81

= 462 kg

97

= 730 kg

82

= 475 kg

98

= 750 kg

83

= 487 kg

99

= 775 kg

84

= 500 kg

100

= 800 kg

85

= 515 kg

CORRECT READING OF

THE RIM CODE

Example fig. 223: 6 J x 15 H2
6

width of the rim in inches (1).

J

rim drop centre outline (side

projection where the tyre bead rests)

(2).

15

fitting diameter, expressed in inches

(corresponds to the diameter of the tyre

that should be fitted) (3 = Ø).

H2

shape and number of "humps"

(circumference measurement which

keeps the bead of tubeless tyres in

position on the rim).

201

500L CROSS versions

 

Versions

Rims

Tyres

Snow tyres

Space-saver wheel (*)

Rim / Tyre

1.4 16V 95 HP

1.3-litre 16V Multijet

6Jx15 H2 ET 39 (*)

195/65 R15 91H

195/65 R15 91Q (M+S)

4JX16 H ET 15

T135/70 R16 100M

6Jx16 H2 ET 36.5

205/55 R16 91V

205/55 R16 94V

205/55 R16 91Q (M+S)

6½Jx16 H2 ET 39

7Jx17 H2 ET 41

225/45 R17 91V

225/45 R17 91Y

225/45 R17 94V

225/45 R17 94Y

225/45 R17 94V (M+S)

(*) For versions/markets where provided

 TECHNICAL SPECIFICATIONS

202

500L PRO CROSS versions

 

Versions

Rims

Tyres

Snow tyres

Space-saver wheel (*)

Rim / Tyre

1.4 16V 95 HP

1.3-litre 16V Multijet

1.6-litre 16V Multijet

6Jx16 H2 ET 36.5

205/55 R16 91V

205/55 R16 94V

205/55 R16 91Q (M+S)

4JX16 H ET 15

T135/70 R16 100M

6½Jx16 H2 ET 39

7Jx17 H2 ET 41

225/45 R17 91V

225/45 R17 91Y

225/45 R17 94V

225/45 R17 94Y

225/45 R17 94V (M+S)

(*) For versions/markets where provided

203

500L PRO versions

 

Versions

Rims

Tyres

Snow tyres

Space-saver wheel (*)

Rim / Tyre

All versions

6Jx16 H2 ET 36.5

205/55 R16 91V

205/55 R16 94V

205/55 R16 91Q (M+S)

4JX16 H ET 15

T135/70 R16 100M

6½Jx16 H2 ET 39

7Jx17 H2 ET 41

225/45 R17 91V

225/45 R17 91Y

225/45 R17 94V

225/45 R17 94Y

225/45 R17 94V (M+S)

(*) For versions/markets where provided.
