WHEELS

RIMS AND WHEELS

Pressed steel or alloy rims. Tubeless

radial carcass tyres. All approved tyres

are listed in the registration document.

WARNING If there are any

discrepancies between the Owner

Handbook and the registration

document, take the information from

the latter. For safe driving, the car must

be fitted with tyres of the same make

and type on all wheels.

WARNING Do not use air chambers

with tubeless tyres.

251) 252)

WHEEL GEOMETRY

Front wheels toe-in measured between

rims: 0.5

±

1 mm.

The values refer to the car in running

order.

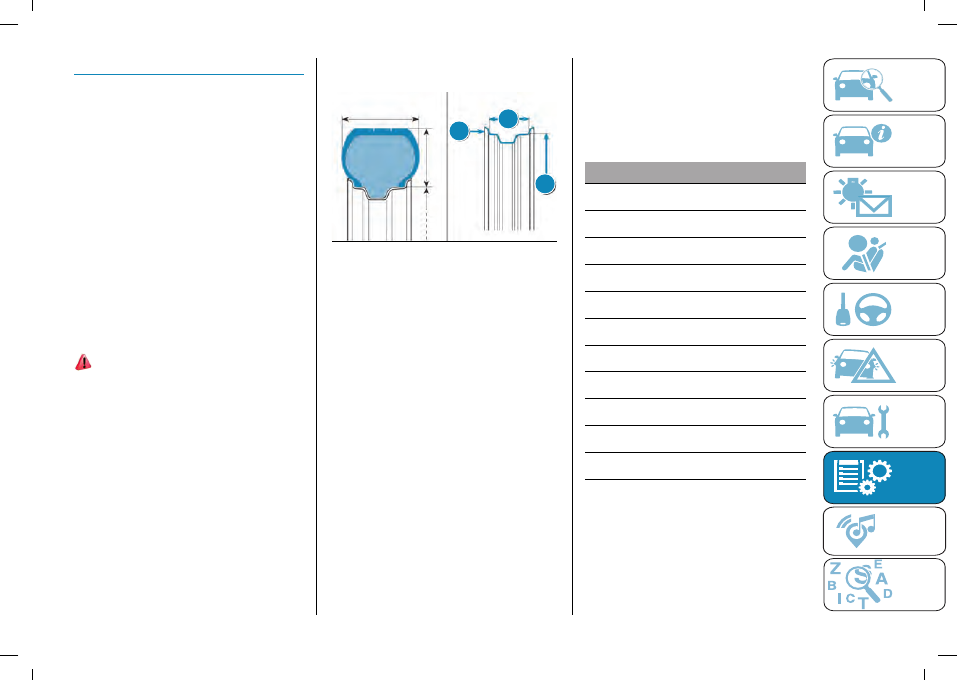

CORRECT READING OF

THE TYRE

1

2

3

S

H

Ø

248

F0S1280

Example fig. 248: 175/65 R 14 82H
175

Nominal width (S, distance in mm

between sides)

65

Height/width ratio (H/S), expressed

as a percentage

R

Radial tyre

14

Rim diameter in inches (Ø)

82

Load rating (capacity)

H

Maximum speed rating

Maximum speed index

Q

up to 160 km/h

R

up to 170 km/h

S

up to 180 km/h

T

up to 190 km/h

U

up to 200 km/h

H

up to 210 km/h

V

up to 240 km/h

Maximum speed index for snow

tyres

QM + S

up to 160 km/h

TM + S

up to 190 km/h

HM + S

up to 210 km/h

 

Load index (capacity)

70

= 335 kg

81

= 462 kg

71

= 345 kg

82

= 475 kg

72

= 355 kg

83

= 487 kg

73

= 365 kg

84

= 500 kg

74

= 375 kg

85

= 515 kg

75

= 387 kg

86

= 530 kg

76

= 400 kg

87

= 545 kg

77

= 412 kg

88

= 560 kg

78

= 425 kg

89

= 580 kg

79

= 437 kg

90

= 600 kg

80

= 450 kg

91

= 615 kg

CORRECT READING OF

THE RIM CODE

Example fig. 248: 5,00 B x 14 H2
5.00

width of the rim in inches (1).

B

drop centre outline (side projection

where the tyre bead rests) (2).

 TECHNICAL SPECIFICATIONS

256

14

fitting diameter, expressed in inches

(corresponds to the diameter of the tyre

that should be fitted) 3 = Ø.

H2

shape and number of "humps"

(circumference measurement which

keeps the bead of tubeless tyres in

position on the rim).

257

RIMS AND WHEELS PROVIDED

(according to versions/trim levels)

 

Versions

Rims

Tyres

Snow tyres

All

6Jx15H2-ET40

185/65 R15 88T

185/65 R15 88T (M+S)

6Jx16H2-ET41(**)

195/55 R16 91V

195/55 R16 91H (M+S)

6.5Jx17H2-ET41(**)

205/45 R17 88V (***)

205/45 R17 88H (M+S)

(**) Alloy wheel rim

(***) Chains cannot be fitted

 TECHNICAL SPECIFICATIONS

258

COLD TYRE INFLATION PRESSURE (bar)

249) 250)

When the tyres are warm, the inflation pressure should be + 0.3 bar in relation to the recommended figure. With snow tyres,

add +0.2 bar to the pressure value prescribed for other standard tyres.

However, recheck the correct value when the tyre is cold.

 

Tyres

Medium load

Full load

Front

Rear

Front

Rear

185/65 R15 88T

2.4

2.3

2.4

2.5

195/55 R16 91V

2.4

2.3

2.4

2.5

205/45 R17 88V

2.4

2.3

2.4

2.5

249)

Remember that the road holding qualities of your car also depend on correct tyre pressures.

250)

If tyre pressure is too low, it may overheat and be severely damaged as a result.

259

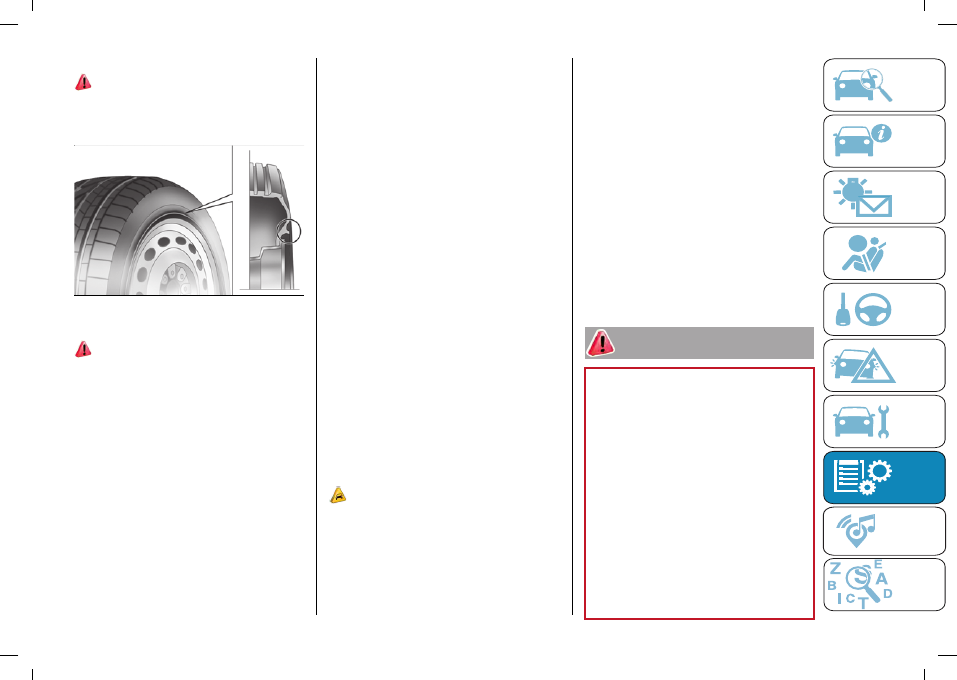

RIM PROTECTOR TYRES

255)

For wheel hub caps fitting on rims with

Rim Protector tyres, see the warning

below.

249

F0S0351

SNOW TYRES

256)

Use snow tyres of the same size as the

standard tyres provided with the car.
All four tyres should be the same

(brand and track) to ensure greater

safety when driving and braking as well

as a good manoeuvrability.
Remember that you should not change

the rotation direction of the tyres.

The Fiat Dealership will be happy to

provide advice concerning the most

suitable type of tyre for the customer's

requirements.
The winter features of these tyres are

reduced considerably when the tread

depth is below 4 mm. Replace them in

this case.
Due to the specific characteristics

of snow tyres, in normal weather

conditions or on long motorway

journeys, the performance of these

tyres is lower than that of standard

tyres. Their usage should therefore be

restricted in accordance with their type

approval.

WARNING When using snow tyres

with a maximum speed index below

the one that can be reached by the car

(increased by 5%), place a notice in

the passenger compartment, plainly in

view, which states the maximum speed

allowed by the snow tyres (as per

EC Directive). All four tyres should be

the same (brand and track) to ensure

greater safety when driving and braking

as well as a good manoeuvrability.

Remember that you should not change

the rotation direction of the tyres.

SNOW CHAINS

98) 99) 100)

The use of snow chains should be in

compliance with local regulations of

each country. In certain countries,

tyres marked with code M+S (Mud

and Snow) are considered as winter

equipment; therefore their use is

equivalent to that of the snow chains.
Snow chains can be fitted to the tyres

of the front wheels (drive wheels) only.

Check the tension of the snow chains

after the first few feet/metres have been

driven.
Using snow chains with tyres with

non-original dimensions may damage

the car. Using different size or type

(M+S, snow, etc.) tyres between

front and rear axle may adversely

affect car driveability, with the risk of

losing control of the car and resulting

accidents.

251)

Do not switch tyres from the

right­hand side of the car to the left­hand

side, and vice versa.

252)

Never submit alloy rims to

repainting treatments requiring the use

of temperatures exceeding 150

°

C. The

mechanical properties of the wheels could

be impaired.

253)

Remember that the road holding

qualities of your car also depend on

correct tyre pressures.

254)

If tyre pressure is too low, it may

overheat and be severely damaged as a

result.

255)

Do NOT fit wheel cups when using

integral cups fixed (with springs) to the

steel rim and tyres other than factory-

fitted tyres provided with Rim Protector

 TECHNICAL SPECIFICATIONS

260

(fig. 249). Use of unsuitable tyres and

wheel caps may cause sudden decrease

of tyre pressure.

256)

The top speed for snow tyres marked

“Q” is 160 km/h, while it is 190 km/h for

“T” tyres and 210 km/h for "H" tyres.

Nevertheless, you must always comply

with the highway code speed limits.

98)

Keep the vehicle's speed down when

snow chains are fitted; never exceed 50

km/h.

99)

With snow chains, use the accelerator

with extreme care to prevent, or to limit

as much as possible, slipping of the drive

wheels that could cause chain breakage,

resulting in damage to the vehicle body or

mechanical components.

100)

Avoid potholes, steps and pavements

and avoid driving long distances on roads

not covered with snow to avoid damaging

the car and the road surface.

261

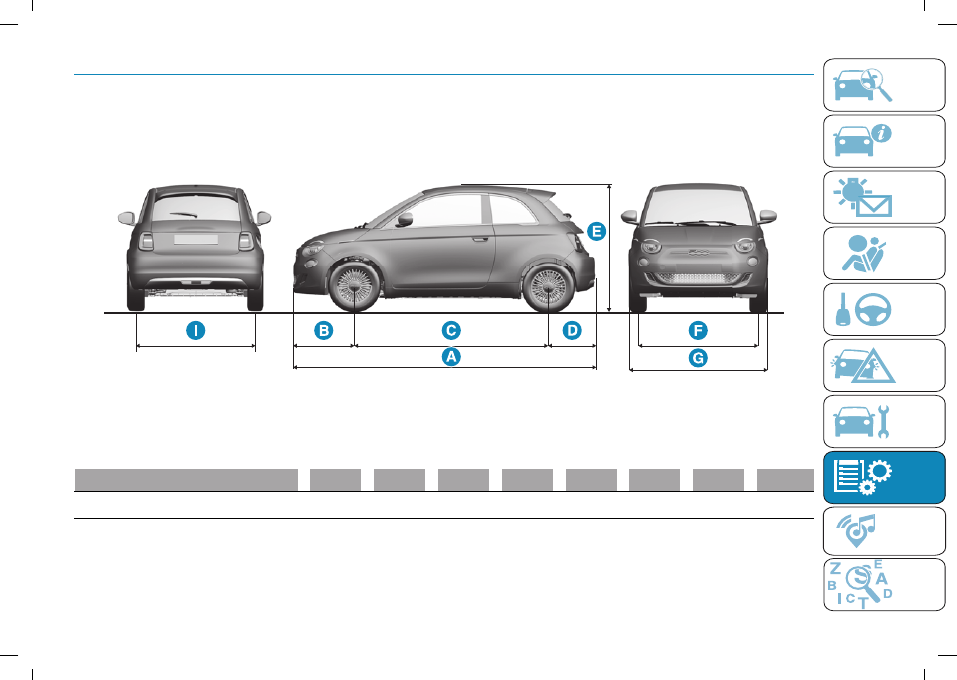

DIMENSIONS

Dimensions are expressed in mm and refer to the car equipped with its original tyres. Height is measured with car unladen.

BOOT CAPACITY

: capacity (VDA standards): 185 litres.

250

F0S0793

 

Versions

A

B

C

D

E

F

G

I

All

3631

732

2322

577

1529

1470

1683

1460

 TECHNICAL SPECIFICATIONS

262

WEIGHTS

 

Versions

High Range

Cabrio High Range

3+1 High Range

Unladen weight (with all fluids and without optional

equipment) (kg):

1290

1330

1325

Payload including the driver (kg) (*)

400

400

400

Maximum permitted load (kg) (**)

- front axle:

920

920

920

–

rear axle:

840

840

840

–

total:

1690

1730

1725

Towable loads (kg)

- braked trailer:

(***)

(***)

(***)

–

non-braked trailer:

(***)

(***)

(***)

Maximum load on the ball (braked trailer) (kg):

(***)

(***)

(***)

(**) If special equipment is fitted (sunroof, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the

maximum permitted loads.

(***) Loads not to be exceeded. The user should carry goods in the boot and/on load carrying platform within the maximum permitted loads.

(****) IMPORTANT A trailer cannot be towed so there are no provisions for fitting a tow hook.

263

 

Versions

Low Range

Cabrio Low Range

3+1 Low Range

Unladen weight (with all fluids and without optional

equipment) (kg):

1180

1206

1204

Payload including the driver (kg) (*)

380

364

366

Maximum permitted load (kg) (**)

- front axle:

860

860

860

–

rear axle:

715

725

725

–

total:

1560

1570

1570

Towable loads (kg)

- braked trailer:

(***)

(***)

(***)

–

non-braked trailer:

(***)

(***)

(***)

Maximum load on the ball (braked trailer) (kg):

(***)

(***)

(***)

(**) If special equipment is fitted (sunroof, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the

maximum permitted loads.

(***) Loads not to be exceeded. The user should carry goods in the boot and/on load carrying platform within the maximum permitted loads.

(****) IMPORTANT A trailer cannot be towed so there are no provisions for fitting a tow hook.

 TECHNICAL SPECIFICATIONS

264

REFUELLING

 

Quantity

Original fluids and lubricants

EDM (Electronic Drive Module) (litres):

0.67

PETRONAS IONA INTEGRA PLUS FCA

Cooling system (litres):

6.5

Mixture of demineralized water and 50%

PARAFLUUP (*)

Hydraulic brake circuit (kg):

0.8

TUTELA TOP EVO

Windscreen and rear window washer fluid

reservoir (litres):

1.5

Mixture of water and PETRONAS DURANCE

SC35

(*) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLUUP and 40%

demineralised water.

265

FLUIDS AND LUBRICANTS

If lubricants conforming to the required specifications are not available, products that meet the indicated specifications can be

used to top up; in this case optimal performance of the concerned mechanical components is not guaranteed.

101)

PRODUCT SPECIFICATIONS

 

Use

Features

Specification

Original fluids and

lubricants

Applications

Lubricants and greases

for drive transmission

Molybdenum disulphide

grease, for use at high

temperatures. N.L.G.I.

consistency 1-2.

9.55580-GRAS II

TUTELA ALL STAR

Contractual Technical

Reference N

°

F702.G07

Wheel side constant

velocity joints

Low friction coefficient

grease for constant

velocity joints. N.L.G.I.

consistency 0-1.

9.55580-GRAS II

TUTELA STAR 700

Contractual Technical

Reference N

°

F701.C07

Differential side constant

velocity joints

SAE 75W-70, API GL-4

9.55550-MZ14

PETRONAS IONA

INTEGRA PLUS FCA

Contractual Technical

Reference N

°

F006.A20

Transmission Lubricant

(EDM System - Electronic

Drive Module)

Protective for cooling

system

Protective agent with

antifreeze action with

organic formulation.

CUNA NC 956-16,

ASTM D 3306

Specifications.

9.55523 or MS.90032

PARAFLUUP

Contractual Technical

Reference N

°

F101.M01

Cooling circuits

proportions of use: 50%

demineralised water 50%

PARAFLUUP

(*)

Brake fluid

Synthetic fluid for brake

systems. Exceeds

specifications: FMVSS n

°

116 DOT 4, ISO 4925

Class 6, SAE J1704.

9.55597 or MS.90039

TUTELA TOP EVO

Contractual Technical

Reference N

°

F002.L18

Hydraulic brakes

 TECHNICAL SPECIFICATIONS

266

Use

Features

Specification

Original fluids and

lubricants

Applications

Windscreen/rear window

washer fluid

Mixture of alcohol, water

and surfactants CUNA

NC 956-II.

9.55522 or MS.90043

PETRONAS DURANCE

SC35

Contractual

Technical Reference N

°

F001.D16

To be used diluted or

undiluted in windscreen

washer/wiper systems

(*) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLUUP and 40%

demineralised water.

IMPORTANT Do not top up or mix with other fluids which have different specifications from those described.

101)

The use of products with different specifications than those indicated below could cause damage to the engine not covered by the

warranty.

267

PERFORMANCE

Max. speed in km/h that can be reached after initial car use.

 

Versions

Maximum speed (km/h)

High Range

150

Low Range

–

 TECHNICAL SPECIFICATIONS

268

PRESCRIPTIONS FOR HANDLING THE CAR AT THE END OF ITS

LIFE

FCA has been committed for many years to safeguarding the environment through the constant improvement of its production

processes and manufacturing products that are increasingly "eco-compatible". To grant customers the best possible service

in terms of respecting environmental laws and in response to European Directive 2000/53/EC governing vehicles at the end of

their life, FCA is offering its customers the chance to hand over their vehicle at the end of its life without incurring any additional

costs. The European Directive sets out that when the vehicle is handed over, the last keeper or owner should not incur any

expenses as a result of it having a zero or negative market value.

To hand your vehicle over at the end of its life without extra cost, contact one of our dealerships if you are purchasing another

vehicle or an FCA-authorized collection and scrapping centre. These centres have been carefully chosen to offer high quality

service for the collection, treatment and recycling of vehicles at their end of life, respecting the surrounding environment.

Similarly, to meet its obligations under European Directive 2006/66/EC on batteries, FCA requires you to comply with the

national regulations on handling both low-voltage and high-voltage lithium ion batteries (12V and 48V) at all times. This includes

consigning vehicles complete with their batteries to one of the collection and demolition centres authorized by FCA to handle

such batteries, and not disposing of them improperly, which could lead to personal injuries and/or harm to the environment.

You can find further information on these collection and scrapping centres either from an FCA dealership or by calling the

number in the Warranty Booklet or by consulting the websites of the various FCA brands.

269

MULTIMEDIA

This chapter describes the main

features of the FIAT Link & Drive and

Uconnect™

infotainment systems.

FIAT LINK & DRIVE ..................... 270
Uconnect™ ............................... 277
CONNECTED SERVICES -

UCONNECT SERVICES .............. 297
OFFICIAL TYPE APPROVALS ...... 300

 MULTIMEDIA

270

FIAT LINK & DRIVE

The FIAT Link & Drive system is an in-

car system designed to play supported

music files either by interacting with

your smartphone, after downloading

the FIAT Link & Drive app, or via the

USB port under the climate control

system controls (wav, mp3, aac, wma).

The FIAT Link & Drive system is

activated from the outside when the

doors are unlocked and deactivated

when the driver's door is opened with

the ignition device in the OFF position.

To make the best use of the system,

users must download the FIAT Link &

Drive app from Apple App Store or

Google Play Store. The app makes

it easier to use the telephone and

minimises distraction. The functions

within the app can be used to manage

phone calls, play audio files and web

radio stations, navigate and manage

audio settings.

To use the app, pair your smartphone

or tablet with the FIAT Link & Drive

system via

Bluetooth®

.

To pair the devices using the

Bluetooth®

function, proceed as

follows:
1. activate the

Bluetooth®

function on

the smartphone;

2. activate the pairing procedure on the

instrument panel by selecting the "Pair

Phone" option in the menu;

3. select the FIAT Link & Drive system

("Uconnect [Serial Number]") from the

list of available devices displayed on

your smartphone;

Check your smartphone for permission

requests and data downloads.

Smartphones with Android 6 and iOS

11 or higher are compatible with FIAT

Link & Drive.

MULTIMEDIA DEVICES:

SUPPORTED FILES AND

FORMATS

For the USB source (USB flash drive or

Apple device connected via USB) the

system can play files with the following

extensions and formats:

.MP3 (32-320Kbps);

.WAV (8/16 bit, 8-48 kHz);

.WMA (5

–

320Kbps) mono and

stereo;

.AAC (8

–

96KHz) mono and stereo.

For all sources, the system can also

play the following Playlist formats:

.M3S

.M3U

.WPL

WARNING It is recommended to load

only freely accessible music files, with

supported extensions.

If the external audio device has other

formats (e.g. .exe, .cab, .inf, etc.)

problems might arise during playing of

tracks.

102)

EXTERNAL AUDIO

SOURCES

Other electronic devices can be used

on the car. Some of them may cause

electromagnetic interference however.

Disconnect these devices if the system

performance worsens.

USB source

NOTE The system supports only

FAT16, FAT32, NTFS, HFS+ formatted

USB devices. The system does not

support devices with a capacity higher

than 256 GB.
The system does not support USB

hubs connected to the USB port of the

car. Connect your multimedia device

directly to the USB port, using the

specific connection cable for the device

if necessary.

Smartphone source

Connecting to FIAT Link & Drive via

Bluetooth®

will allow you to listen to

music from your smartphone, make

telephone calls and, by inserting your

telephone into the dedicated mount

on the dashboard, use navigation

programs in a optimal manner.
