207

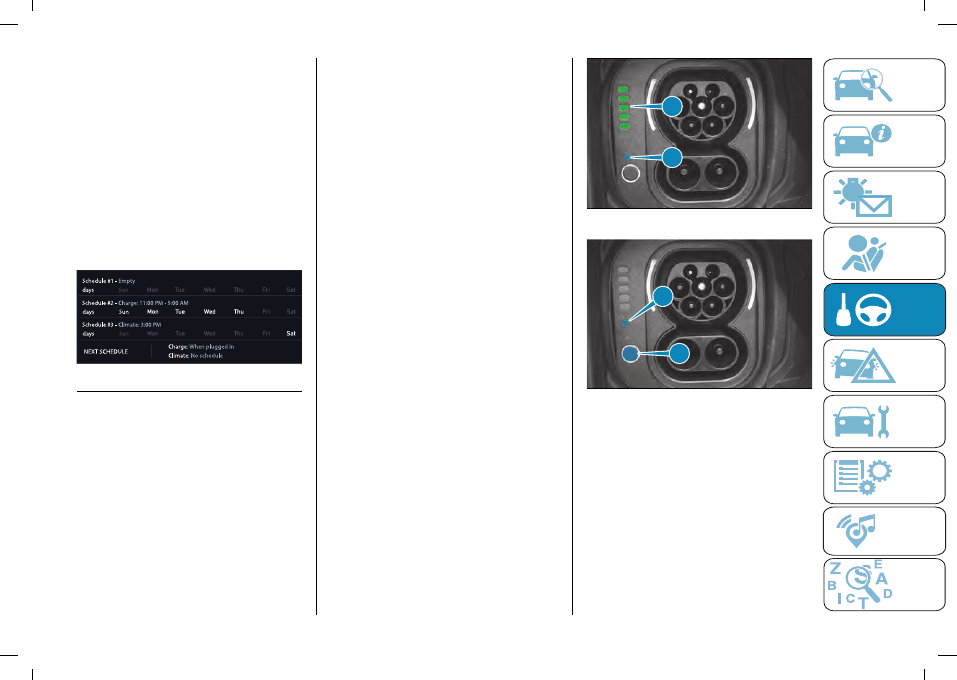

"Vehicle" page (fig. 210) you can set

the start and end time at which the

high-voltage battery is to be charged.

The end time of each charging interval

can be set as "charge to completion",

in which case the end time will be

deselected. For more information,

see "Settings" in the "Vehicle mode"

paragraph in the "Multimedia" section).
NOTE DC recharging (Mode 4) does

not include hourly programming.

210

F0S1194

USING SCHEDULED

CHARGING

After programming and selecting the

desired charging intervals (up to a

maximum of three), plug in the charging

cable, following the charging procedure

indicated in the "Alternating current

(AC) charging at home", "Fast home

charging procedure from wallbox

charging station", "Charging procedure

from public charging station (AC)"

sections. Charging will start at the

selected time.
While the system is waiting for the

charging interval, the LED lights up (A)

fig. 211 (located next to the charging

port) and the LEDs (B) will illuminate in

a blue light sequence.
When charging is in progress

according to a programmed time, LED

(A) fig. 211 and LEDs (B) will light up

green flashing/fixed depending on the

state of charge of the battery portion

indicated by the LED. The fixed green

light indicates that the battery portion is

fully charged.
If the charging cable is inserted and

there are no selected charging times on

the

Uconnect™

system, charging will

start immediately (see chapter "Using

immediate charging").
To perform scheduled charging with

"charge to completion" option, the

plug must be inserted within 5 minutes

before the scheduled start.
You can move on to the next

scheduled charging interval while an

immediate charging operation is in

progress by unlocking the ports and

pressing button (A) fig. 212 on the port.

WARNING the button (A) fig. 212 on

the port remains active for 1 minute

after the doors are locked.

A

B

211

F0S1065

A

B

212

F0S1067

USING IMMEDIATE

CHARGING

When the charging cable is inserted

and there are no charging schedules

selected, the cable will be locked and

the immediate charging procedure will

begin. LED (B) fig. 212 and LEDs (B)

fig. 211 will light up green flashing/fixed

depending on the state of charge of the

battery portion indicated by the LED.

The fixed green light indicates that the

battery portion is fully charged.

 STARTING AND DRIVING

208

To switch to immediate charging mode

during scheduled charging:

if charging is in progress, interrupt

the scheduled charging first (see

chapter "Interrupting charging");

activate immediate recharging by

pressing the button again (A) fig. 212

on the port.

Interrupting charging

The charging cable is blocked when

charging is in progress. To interrupt the

charging process, unlock the doors

with the key and press the button (A)

fig. 212 on the port. The charging

process will be interrupted and you can

disconnect the charging cable. When

immediate recharging is interrupted

and there is no charging scheduled

(see the "Charging schedule" chapter),

the LEDs (B) fig. 211 will light up with a

steady green light showing the current

battery charge level; if there are any

upcoming charging schedules, the

LEDs (B) fig. 211 will glow blue light

and the LED will light up (A) fig. 211.
If a charging interval is interrupted, the

same interval can only be resumed by

disconnecting and reconnecting the

charging cable, otherwise charging will

continue with subsequent schedule.

DISCONNECTING THE

CHARGING CABLE

The charging cable is locked during

charging or when the doors are locked.

To disconnect the charging cable,

interrupt the charging in progress (see

the "Interrupting charging" paragraph).

If no charging is in progress, first

unlock the doors using the button

on the key and then disconnect the

charging cable.

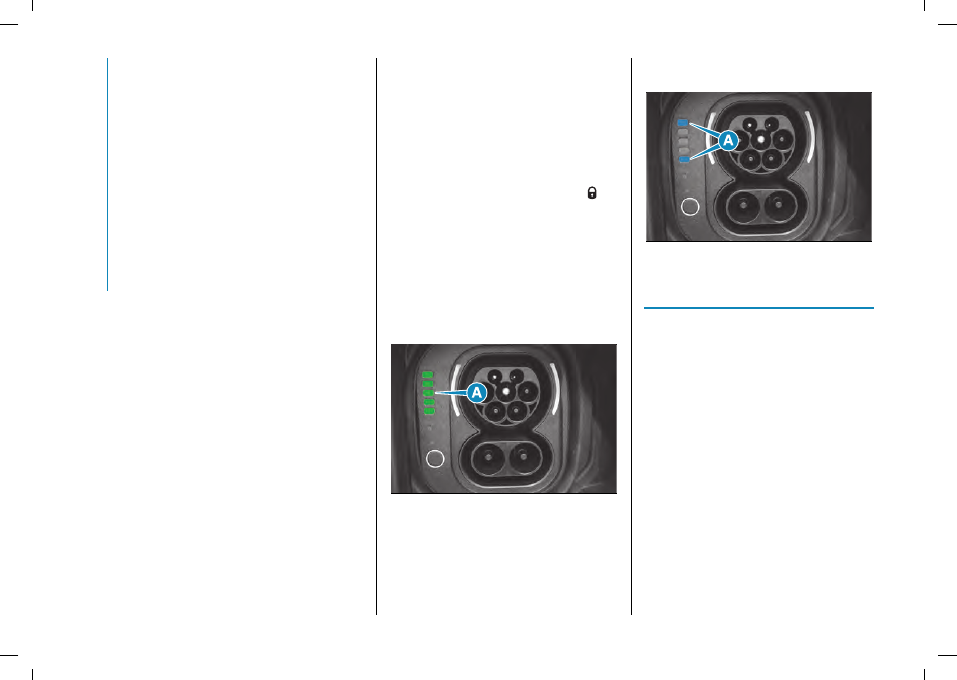

COMPLETION OF

CHARGE

The full charging procedure, if not

interrupted, ends when all LEDs (A)

fig. 213 they light up with a steady

green light.

213

F0S1178

FAILURE DURING

CHARGING PROCEDURE

If a fault is detected during the charging

procedure first and last LED (A) fig. 214

located next to the charging port will

light up flashing red.

214

F0S1209

"eCoasting" mode

(ENERGY SAVING)

This is a mode that replaces the

exhaust brake when the accelerator

pedal is released, recovers energy

during the slowing down phase of the

car.

The "eCoasting" mode is automatically

activated in "NORMAL" operating

mode to maximise energy recovery

when the accelerator and brake pedals

are released.

Driving in "eCoasting" mode is possible

if the transmission is in position "D"

(Drive).

209

"eBraking"

MODE (HIGH-

VOLTAGE BATTERY

CHARGING)

The "eBraking" mode, which is

always active regardless of the

selected operating mode activates the

high-voltage battery charging when

the brake pedal is pressed, thereby

recovering energy during braking.

The electric motor works as an

alternator, converting the kinetic energy

of the car into electrical energy.

Using this mode is particularly useful

when driving in the city, where there

are continuous stops and starts.

NOTE To make the most efficient use

of the system, the braking phase

should, where possible, be modulated

by applying so as to allow maximum

energy recovery.

NOTE In the event of an emergency,

maximum braking efficiency is always

guaranteed by the conventional braking

system.

ONE-PEDAL

DRIVING

With One-Pedal Driving in "RANGE"

and "SHERPA" modes, the accelerator

pedal can also be used to control

deceleration of the car to a complete

stop.

Quickly release the accelerator pedal to

obtain aggressive deceleration. Slowly

release the accelerator pedal to adjust

of the deceleration of the car.

WARNING When One-Pedal Driving

is active and the driver releases the

seat belt, the electric parking brake is

applied automatically and One-Pedal

Driving is not possible.

Press the accelerator pedal to reach

the desired speed. The deceleration

provided by One-Pedal Driving mode

allows for full regenerative braking and

helps to increase the efficiency of the

car.

With the One-Pedal Driving mode

enabled, the electric parking brake may

be automatically applied if:

the car stops on a slope;

the driver’s door is open;

car stopped for longer than five

minutes;

problem to the propulsion system.

To resume driving, press the

accelerator pedal and the electric

parking brake will automatically release.

The One-Pedal Driving mode may

shift the transmission to P if the car is

pushed after stopping or if there is a

problem with the electric motor.

TOWING TRAILERS

The vehicle is type-approved for

towing. It is not permitted to mount an

aftermarket towing device.

WARNING The installation of a towing

device on the vehicle can lead to

accidents and result in serious injury.

WARNING Never equip the vehicle

with a towing device. Attaching towing

devices can cause extensive damage

to the vehicle.

 IN AN EMERGENCY

210

IN AN EMERGENCY

Have a flat tyre or a burnt-out bulb?
At times, a problem such as these may

interfere with your driving experience.
The pages on emergencies can help

you to deal with critical situations

independently and calmly.
In an emergency, we recommend that

you call the phone number found in the

Warranty Booklet.
It is also possible to call the national

or international universal freephone

number to search for the nearest

Dealership.

HAZARD WARNING LIGHTS ....... 211
ASSIST CALL ............................ 211
EMERGENCY CALL - EU eCall .... 213
IN CASE OF ACCIDENT .............. 217
REPLACING A BULB .................. 218
FUSES...................................... 223
Fix&Go KIT ................................ 224
JUMP STARTING ....................... 226
TOWING THE CAR..................... 227

211

HAZARD WARNING

LIGHTS

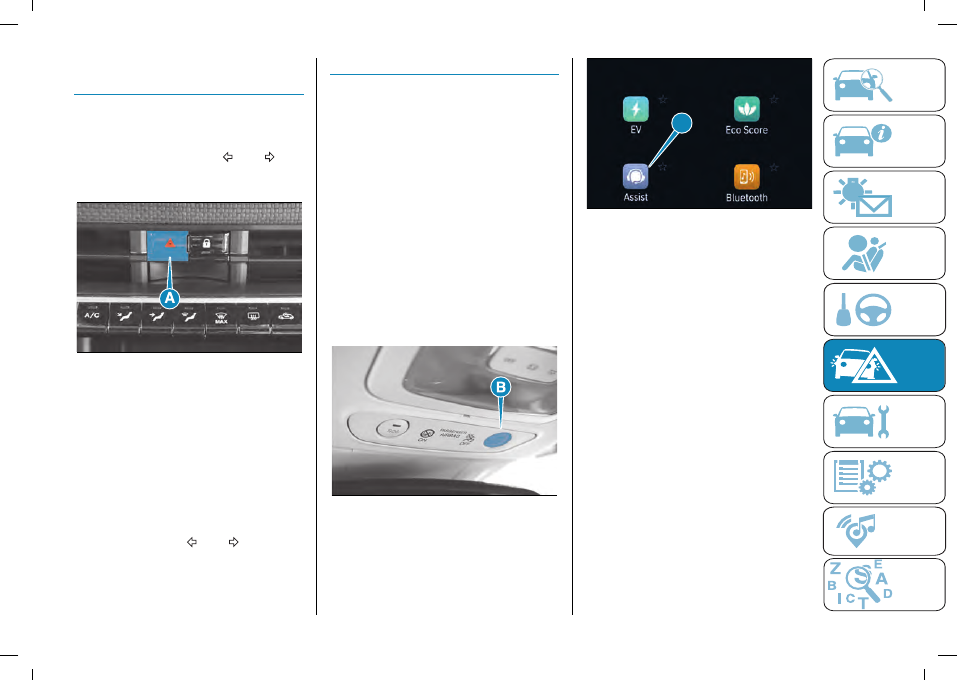

Press button (A) fig. 215 to switch the

hazard lights on/off regardless of the

position of the ignition device. With the

device on, warning lights

and

light

up in the instrument panel. Press the

button (A) again to switch the lights off.

215

F0S1159

WARNING The use of hazard warning

lights is governed by the highway

code of the country you are driving in:

comply with legal requirements.

Emergency braking

In the event of an emergency

braking, the hazard warning lights

switch on automatically together

with warning lights

and

on the

instrument panel. The lights switch off

automatically when emergency braking

ceases.

ASSIST CALL

The car is equipped with an on-board

assistance function designed to provide

support in the event of malfunctions of

the car.

The ASSIST function is activated:

automatically (where provided)

following malfunctions of the braking

system system, motor, etc.

manually, by pressing the ASSIST

button (B) fig. 216 (where provided)

located on the ceiling light or via the

"Assist" app (A) fig. 217 present on the

Uconnect™

system (where provided).

For more information, refer to the

"Apps" paragraph in the "Uconnect™"

chapter of the "Multimedia" section.

216

F0S1160

A

217

F0S1382

The ASSIST function is activated with:

ignition device in the ENGINE

position;

ignition device in STOP position and

Uconnect™

system display on.

Once activated automatically (where

provided) or manually by pressing the

corresponding button, the EU eCall

function will send the position data of

the car to the Operations Centre and

stablish a voice call with an operator.

NOTE If the ASSIST function does

work, the fault in the system will be

indicated on the display. Go as soon

as possible to a Fiat Dealership to have

the function repaired.

NOTE The correct operation of the

ASSIST services will be guaranteed

only by a good network coverage.

WARNING The ASSIST function may

not be available for the first minute after

the car is started.

 IN AN EMERGENCY

212

The "ASSIST call" function is not

the emergency call, also known as

"eCall", which is required by law in

the countries of the European Union

(EU eCall) based on the emergency

number 112 and described in the "SOS

Call" chapter in the "In an emergency"

section.

Privacy

: for the ASSIST call service,

the location (GPS) of the car cannot be

deactivated because it is indispensable

for the provision of the service itself.

The localisation for this service cannot

be deactivated even with "Privacy

Mode" activated ("Geo-location

OFF"). Furthermore, deactivating the

positioning of the car by means of the

"Settings" menu of the

Uconnect™

system will make other services

(other than the one described here)

unavailable (for more details see

"Settings" chapter of the

Uconnect™

system).

FCA Italy S.p.A. processes personal

data ("Data")

–

as the Data Controller

- in accordance with the provisions of

Italian Legislative Decree 196/2003 as

amended by Italian Legislative Decree

101/2018, Regulation (EU) 2016/679

and any other personal data protection

regulations in force. In this regard,

refer to the Privacy Policy on the Patto

Chiaro Vendita.

WARNING The

icon at the top of

the

Uconnect™

display indicates

that the geo-location function is

active (ON). When geo-location is on,

the car position is tracked to enable

the functions that require it. When

geo-location is off, the car position

is only tracked by the navigation,

safety, insurance and driver assistance

systems (where provided). This

function can be deactivated using the

Uconnect™

system (see "Settings" in

the"Vehicle mode" paragraph in the

"Multimedia" section).

Pressing the ASSIST button (where

provided) located on the front ceiling

light (B) fig. 216 and/or on the display

fig. 217 of the

Uconnect™

system

(where provided) to call to one or more

of the following services:

Roadside assistance

: if case of

need, a connection will be established

with the roadside assistance authority

which will receive the car type and its

position directly. Additional roadside

assistance charges may apply.

Customer care

(where provided):

Customer service to support all car

problems.

The LED on the ASSIST button located

on the ceiling light will turn green once

connected to an ASSIST operator and

will turn off when the connection is

ended.

NOTE If the ASSIST call button is

pressed by mistake, the call can be

ended by pressing the same button

again or by pressing the cancel button

on the

Uconnect™

system display.

Once the connection has been

established, the following data will

be automatically transmitted, as

authorised by the customer:

indication that the occupant has

made an ASSIST call;

the brand of the car;

the most recent known GPS

coordinates of the car;

the type of error that occurred in the

car that automatically sent the ASSIST

request (in the case of an automatic

call - where provided).

The call will be made through the car

sound system to provide any additional

information about the assistance

request.

If the system is unable to establish the

voice call, or the line disconnects due

to insufficient coverage, the ASSIST

service will try to call the Operations

Centre again for certain number of

times.

WARNING If you have not subscribed

to the related services or the My

Assistant package has expired or is

213

unavailable for purchase, the ASSIST

call will not be available. For further

information visit the Fiat official website.

WARNING If the ASSIST call system

detects a malfunction, it is indicated

by the red LEDs on the ceiling light

and a corresponding message on the

Uconnect™

system display. Contact a

Fiat Dealership as soon as possible.

If a EU eCall is active and an ASSIST

call is requested, the latter will not be

delivered.

Uconnect Box SYSTEM

BATTERY

The Uconnect Box system is provided

with an independent battery that allows

the operation of some connected

services even if the 12V battery of the

car is disconnected.
The system will warn the user of

the need to replace this battery by

displaying a dedicated message on the

display of the

Uconnect™

system

(where provided) and by means of

a notification via mobile app (where

provided).
Go to a Fiat dealership as soon as

possible.
NOTE Failure to replace the battery

and, consequently, failure to observe

the warnings provided by the system

could affect or entirely prevent service

operation.
NOTE Regardless of state of charge,

the battery must be replaced every 5

years by a Fiat dealership.

EMERGENCY CALL -

EU eCall

The car is equipped with an on-board

assistance function designed to provide

support in the event of accident and/or

emergency (SOS). The emergency

call, also known as "eCall", which is

required by law in the countries of

the European Union (EU eCall) based

on the emergency number 112, can

be used to call for help quickly in

dangerous situations.

The eCall EU emergency call activates

the voice call to the Operations

Centre dedicated to emergency calls

(112) with simultaneous activation of

the transmission of the car data and

geo-location. The EU eCall service is a

public service of general interest and

free of charge.

The EU eCall function can be activated:

Automatically, in the event of a major

collision recorded by the device by

means of the presence of sensors

aboard the car.

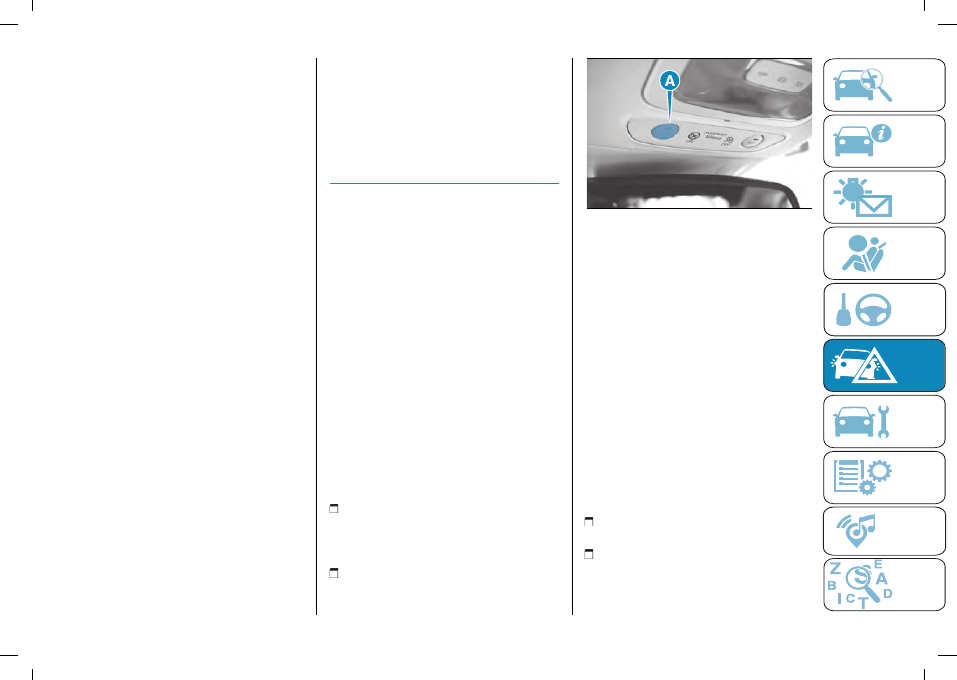

Manually, holding the SOS button

(A) located on the ceiling light fig. 218

pressed (for longer than 2 seconds).

218

F0S1198

After automatic or manual activation by

pressing the SOS button, the function

will send the car data to the Operations

Centre, including the geo-location data

of the data, and a voice call will be

initiated with an operator. If the EU

eCall function does not work, the fault

in the system will be indicated on the

instrument panel display. Go as soon

as possible to a Fiat Dealership to have

the function repaired.

The EU eCall service using a SIM card

mounted in the car. The provision of

the services presupposes the proper

operation and availability of the mobile

phone network of the SIM card.

The EU eCall function is activated with:

ignition device in the ENGINE

position;

ignition device in the STOP position.

The EU eCall is available in the STOP

position for 10 minutes after the ignition

 IN AN EMERGENCY

214

device is switched from the ENGINE

position to STOP.

This condition is only valid for cars

equipped with SOS call in accordance

with the legal regulations in the

countries where it applies.

Once activated automatically (where

provided) or manually by pressing the

corresponding button, the EU eCall

function will send the position data of

the car to the Operations Centre and

stablish a voice call with an operator.

NOTE If the EU eCall function does

work, the fault in the system will be

indicated on the display. Go as soon

as possible to a Fiat Dealership to have

the function repaired.

NOTE The correct operation of the EU

eCall function will be guaranteed only

by a good network coverage.

Privacy

: the location (GPS) of the car

can

never

be deactivated because

it is indispensable for the eCall

service. Furthermore, deactivating

the positioning of the car, performed

by activating "Privacy Mode" ("Geo-

location OFF") in the "Settings" menu

items of the

Uconnect™

system will

make other services - other than the

one described here - unavailable

(for more details see "Settings" in

the"vehicle mode" paragraph in the

"Multimedia" section).

WARNING The

icon at the top of

the

Uconnect™

display indicates

that the geo-location function is

active (ON). When geo-location is on,

the car position is tracked to enable

the functions that require it. When

geo-location is off, the car position

is only tracked by the navigation,

safety, insurance and driver assistance

systems (where provided). To

deactivate this function, see "Settings"

in the "Vehicle mode" paragraph in the

"Multimedia" section).

AUTOMATIC EMERGENCY

CALL

The automatic emergency call system

is only available if the car is in READY

ON status ("READY" symbol on

instrument panel).
The system makes an automatic

emergency call if certain conditions are

met, e.g. an airbag is deployed.
The flashing green light located on the

SOS button (A) fig. 218 on the front

ceiling light will indicate that the system

is trying to make the emergency call.

The fixed green light will indicate that

the call has been established.

Interrupting the call

The automatic emergency call cannot

be interrupted by the user but will only

be interrupted by the operator of the

Emergency Operations Centre.

MANUAL EMERGENCY

CALL

To make the emergency call manually

make sure that the instrument panel is

on ("READY" symbol on the instrument

panel).
Press the SOS call button on the front

ceiling light for about 2 seconds (A)

fig. 218.
The green light located at the SOS

button will flash and then become fixed

once the connection has been made

with an operator of the Operations

Centre responsible for emergency calls

(number 112).
The green light will go out when the call

is interrupted.

Interrupting a call

If the SOS call button is pressed by

mistake, it is possible to press it again

within 10 seconds to cancel the

operation. After 10 seconds, only the

operator of the Operations Centre can

interrupt the call.
If you are able to speak to the operator,

do so through the car audio to provide

additional information about the

request for help.
If the system is unable to establish

the voice call, or the line disconnects

due to insufficient coverage, EU eCall

215

service will try to call the Operations

Centre again for 5 minutes.
If the Operations Centre needs to

contact the car again, the system can

receive, for up to 120 minutes from the

ending of the call with the operator, an

incoming call, which will be accepted

automatically. Until the end of 120

minutes, the system will be completely

dedicated to the management of the

emergency in progress, therefore it will

not be able to provide any connectivity

service.

LED signalling / colours
Green light

In flashing mode:

this indicates that

the emergency call has been activated,

whether it was made manually or

automatically.

In fixed mode:

this indicates that

contact has been established with

the Emergency Operations Centre

operator.

Off:

this indicates that the

emergency call has ended.

Red light

This indicates a fault in the EU eCall

system with the impossibility to make

an emergency call or with the possibility

to do so with limitations. Go to a Fiat

dealership as soon as possible when

this light is red.

Uconnect Box SYSTEM

BATTERY

The Uconnect Box system is provided

with an independent battery that allows

the operation of some connected

services even if the 12V battery of the

car is disconnected.
The system will warn the user of

the need to replace this battery by

displaying a dedicated message on the

display of the

Uconnect™

system

(where provided) and by means of

a notification via mobile app (where

provided).
Go to a Fiat dealership as soon as

possible.
NOTE Failure to replace the battery

and, consequently, failure to observe

the warnings provided by the system

could affect or entirely prevent service

operation.
NOTE Regardless of state of charge,

the battery must be replaced every 5

years by a Fiat dealership.

EU eCall SYSTEM

FAULTS

If the EU eCall system detects a

malfunction, this is indicated by the red

light on the ceiling light and a dedicated

icon and/or message on the instrument

panel display.
The system through this icon and/or

message will suggest to the user to

have the battery checked, in case

of low level of charge or malfunction

and will inform him about the current

system update and the status of the

call (in progress, failed, etc.).
If a fault is present, contact a Fiat

Dealership as soon as possible.

Privacy - Information on

personal data ("Data")

processing

The geo-location (GPS) function of the

car is always active and can never be

deactivated for the EU eCall service,

even when the "Privacy Mode" system

is activated ("Geo-location OFF").
Data processing is carried out in

accordance with current European

legislation (EU Regulation 2016/679

also known as "GDPR").
When the call is connected, the

following data will be automatically

transmitted to the Operations Centre:

Identification of the data packet sent.

(The operator may request an updated

data package during the call)

car Identification Number

Type of traction (electric, petrol,

Diesel, LPG, etc.)

Date, time and minute when the call

was made

Call type: Manual (via SOS button) or

Automatic (following a collision)

 IN AN EMERGENCY

216

Vehicle type (car or van)

Type of traction (electric, petrol,

Diesel, LPG, etc.)

Reliability of the sent position

(depending on the condition of the GPS

signal at the time of the call)

Location relative to the time of the

call. If the call is made from a location

where the GPS position is available, the

position of the car will be sent at the

start of the call; if the GPS signal is not

available, e.g. inside a tunnel, the last

available position will be sent

Two positions before the main

position sent and the direction of travel

of the car.
Data processing is strictly limited to the

sole purpose of making emergency

calls to 112, the single European

emergency number.
The recipients of the Data processed

through EU eCall are the emergency

call collection centres that are the

first designated by the competent

Authorities of the country in whose

territory the vehicle is located to receive

and process eCalls to the single

European emergency number 112.
The EU eCall system is designed to

ensure that the Data in the system

memory is not available outside the

system before an eCall is activated.
The EU eCall system, in normal

operation, is not traceable and

cannot be monitored at all times. It

ensures that data is automatically and

continuously erased from the internal

memory of the system.
The car geo-location data car are

constantly overwritten in the internal

memory of the system to store at most

the last three positions of the car,

necessary for the normal operation of

the system.
The data protocol of the EU eCall

system activities is kept only for the

time necessary to manage the eCall

emergency call and in any case for

no more than 13 hours from the

time the eCall emergency call was

initiated. FCA Italy S.p.A. shall retain

the geo-location data relating to the

position of the VEHICLE - recorded at

the time of the accident - for the period

deemed strictly necessary to provide

this Service. In addition, the Data may

be retained by FCA for a longer period

to deal with any disputes related to

the provision of the Service and to

ascertain, exercise or defend the rights

of FCA in judicial and/or extrajudicial

proceedings. After this period, the

Data will either be anonymised or

permanently erased.
The Data Controller of the aforesaid

personal data is FCA Italy S.p.A.

(hereinafter "FCA") with registered office

in Corso Agnelli 200, 10135 Torino,

Italy.
The data subjects can contact the Data

Protection Officer's team at the email

address dpo@fcagroup.com.
FCA commits to comply with the

applicable laws in the matter of

data protection, in particular the

requirements of Legislative Decree

196/2003 as amended by Legislative

Decree 101/2018 and UE Regulation

UE 2016/679.
Refer to the Privacy Policy on the Patto

Chiaro Vendita.
The following rights are granted to the

data subject:
1. right of access, i.e. the right to

obtain confirmation from FCA whether

or not the Data are being processed

and, if so, to obtain access to them;
2. right of correction and erasure, i.e.

the right to obtain the correction of

inaccurate Data and/or the integration

of incomplete Data or the deletion of

Data for legitimate reasons;
3. right to the restriction of processing,

i.e. the right to request the suspension

of processing where legitimate reasons

exist;
4. right to data portability, i.e. the right

to receive the Data in a structured,

commonly used and readable format,

217

as well as the right to transmit the Data

to another data controller;
5. right to object, i.e. the right to

object to the processing of Data if

there are legitimate reasons, including

processing of Data for marketing and

profiling purposes, if any;
6. right to contact the competent data

protection authority in case of unlawful

processing of Data.
The data subject may exercise the

rights listed above by writing to FCA

Italy S.p.A., Corso Giovanni Agnelli 200

10135 Torino Italy or to the following

email address: privacy@fcagroup.com:

Furthermore, the data subject has the

right to lodge a complaint with the

competent Data Protection Authority

if he or she considers that his or her

rights have been violated as a result of

the processing of his or her personal

data.

WARNINGS

In the event of danger (fire, visible

smoke or hazardous road conditions

or dangerous positions), do not wait

for voice contact with the Emergency

service operator, but exit from the car

immediately and go to a safe place, if in

a condition to do so.
Do not place network CB radios or

aftermarket electrical equipment to

avoid interference. Such interference

could prevent the system form making

the emergency call.
Ignoring system fault signals (red LED

on the ceiling light and dedicated

messages on the instrument panel)

may mean that you cannot make an EU

call, if necessary.
Even if the EU eCall system is fully

functional, factors outside the

control of FCA could interfere with or

prevent operation of the EU eCall.

These factors can be identified in:

clogged or unavailable satellite signals,

network connection, adverse weather

conditions, buildings, interfering

structures, tunnels, etc.

IN CASE OF

ACCIDENT

216)

AUTOMATIC HIGH-

VOLTAGE BATTERY

DISCONNECTION

In the case of an accident, with the

intervention of the battery disconnect

system and airbags, the high-voltage

battery is disconnected automatically,

to avoid possible fire risks that could

put passengers and any other people

involved in traffic and/or near the car in

a dangerous condition.
To reactivate the high-voltage battery,

contact a Fiat Dealership.

PRECAUTIONS IN CASE

OF ACCIDENT

To minimise the risk of serious injury,

observe the following precautions:

park safely on the side of the road,

apply the electric parking brake, put

the one-speed transmission in P and

switch off the electric motor;

contact rescue immediately, warning

that it is a electric car equipped with a

high-voltage system;

if you notice any electrolyte leakage

from the high-voltage battery, do not

go near the vehicle. If the electrolyte

from the high-voltage battery comes

into contact with the eyes or skin,

blindness or skin lesions may occur.

Any vapors released from the

electrolyte, if inhaled, may also cause a

risk of intoxication. In case of contact

with the electrolyte, rinse immediately

with plenty of water and seek medical

attention;

do not go near the high-voltage

battery with naked flames: danger of

FIRE. In case of fire, do not use water

extinguishers to extinguish the fire; the

use of water, even in small quantities,

can be dangerous;

if the car has been seriously

damaged, maintain a safe distance of

at least 15 metres between the car and

the other cars / flammable materials.

 IN AN EMERGENCY

218

216)

Do not touch high-voltage

components (identified by the colour

orange) or any components that have

come into contact with exposed

high-voltage cables. NEVER touch

exposed electric cables: danger of

ELECTROCUTION.

REPLACING A BULB

217) 218) 219)

82) 83)

GENERAL

INSTRUCTIONS

Before replacing a bulb check the

contacts for oxidation;

burnt bulbs must be replaced by

others of the same type and power;

always check the headlight beam

direction after changing a bulb;

when a light is not working, check

that the corresponding fuse is intact

before replacing a bulb. For the

location of fuses, refer to the "Fuses

replacement" chapter in this section.

WARNING When the weather is cold or

damp or after heavy rain or washing,

the surface of headlights or rear lights

may steam up and/or form drops of

condensation on the inside. This

is a natural phenomenon due to the

difference in temperature and humidity

between the inside and the outside

of the glass which does not indicate

a fault and does not compromise the

normal operation of lighting devices.

The mist disappears quickly when

the lights are turned on, starting from

the centre of the vent, extending

progressively towards the edges.

219

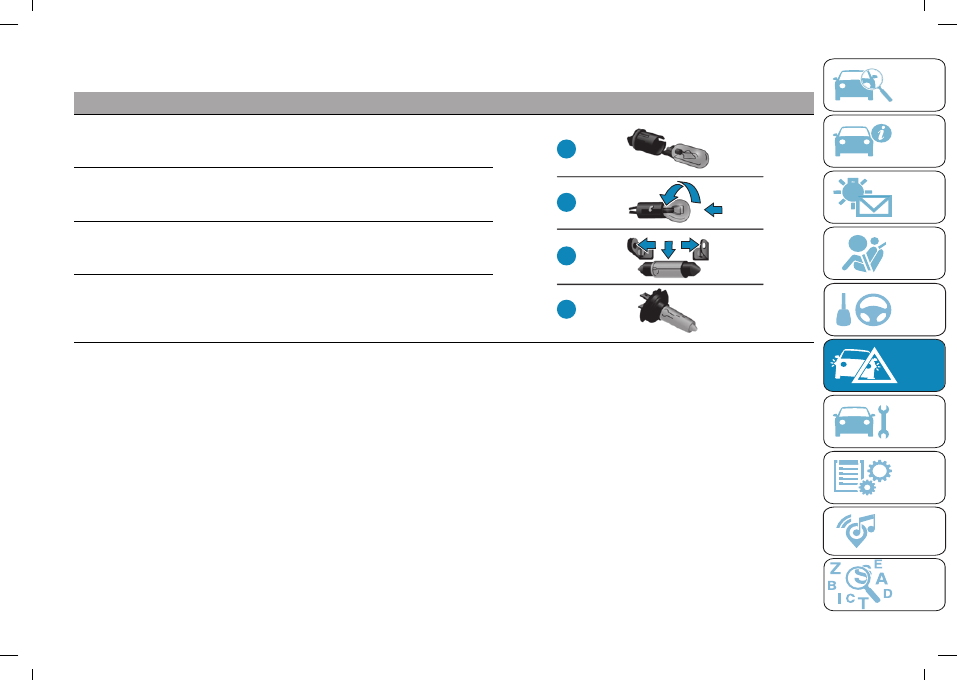

BULB TYPES

 

The car is equipped with the following bulbs:

All-glass bulb:

(type A) these are pressure fitted - pull to remove.

A

B

C

D

Bayonet bulb:

(type B) to remove them press the bulb and turn it anticlockwise.

Cylindrical bulbs:

(type C) release them from their contacts to remove.

Halogen bulbs:

(type D) release the fastening clip from its housing to remove

the bulb.

 IN AN EMERGENCY

220

Light bulbs

 

Use

Type

Power

Ref. Figure

Dipped/Main beam headlights

H19 (where provided)

(LED) (where provided)

55/60W (where provided)

D (where provided)

Front side lights/Daytime running lights (DRL)

(LED) (where provided)

W5W (where provided)

5W (where provided)

A (Where provided)

Front direction indicators

PSY24 (where provided)

(LED) (where provided)

24W (where provided)

B (where provided)

Side direction indicators

LED

–

–

Rear direction indicators

LED

–

–

Tail/brake light

LED

–

–

Reverse gear

W16W

16W

B

Rear fog light

W16W

16W

B

Ceiling light

C5W

5W

C

Boot light

W5W

5W

A

Number plate light

LED

–

–

Third brake lights

LED

–

–

221

REPLACING AN

EXTERNAL BULB

FRONT LIGHT CLUSTERS

The front light clusters contain side/tail

lights, dipped headlights, main beam

headlights and direction indicator

bulbs.

LED front direction indicators

For replacement, contact a Fiat

Dealership.

Side direction indicators

The side direction indicators of the LED

type. For replacement, contact a Fiat

Dealership.

Dipped/main beam headlights

Contact a Fiat Dealership for replacing

an LED dipped beam/main beam

headlight. If the car is fitted with dipped

beam/main beam headlights of the

light bulb type, proceed as follows to

replace them:

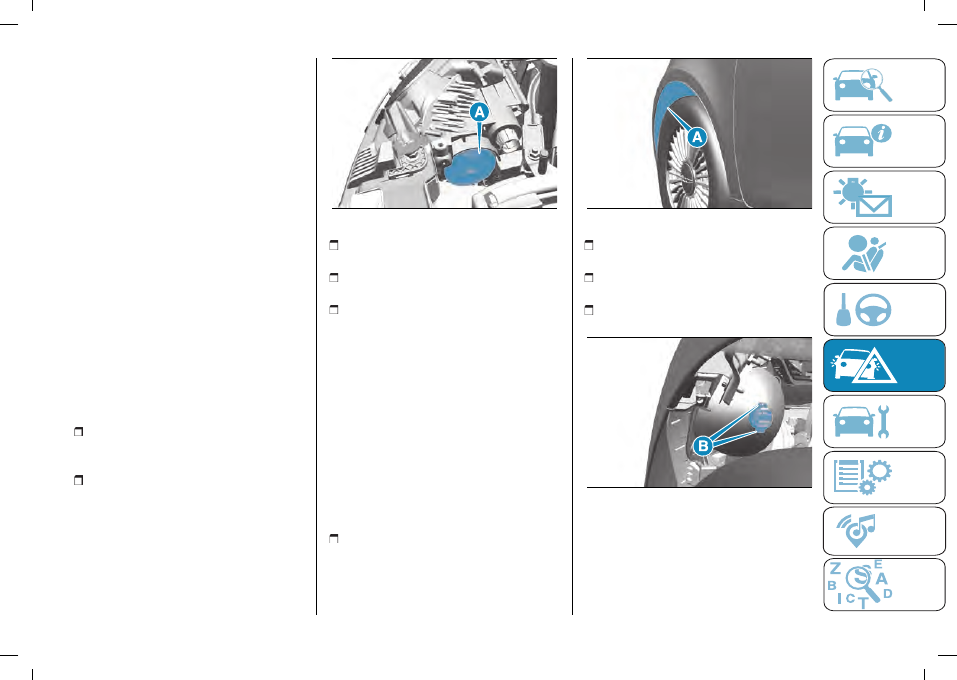

operating from the motor

compartment remove the protective

rubber cap (A) fig. 219;

press the fastener and remove the

bulb holder;

219

F0S1161

remove the pressure-fitted bulb and

replace it;

refit the bulb holder locking it

correctly;

refit the rubber cap.

Side/tail lights/daytime running

lights (DRL)

The side/tail lights/daytime running

lights (DRL) are of the LED-type. For

replacement, contact a Fiat Dealership.

Front direction indicators

Contact a Fiat Dealership for replacing

a front direction indicator of the LED

type.
If the car is fitted with direction

indicators of the light bulb type,

proceed as follows to replace them:

remove the wheel arch (A) fig. 220 by

undo the appropriate screws;

220

F0S1162

remove the bulb holder by pressing

the fins (B) fig. 221;

remove the pressure-fitted bulb and

replace it;

refit the bulb holder locking it

correctly.

221

F0S1163

REAR LIGHT CLUSTERS

These contain the functions of the

tail lights, brake lights and direction

indicators. The reversing lights and rear

fog lights are located instead in the rear

bumper.

 IN AN EMERGENCY

222

The tail, brake, third brake lights and

the direction indications are of the LED

type. For replacement, contact a Fiat

Dealership.

REVERSING LIGHT/REAR FOG

LIGHT

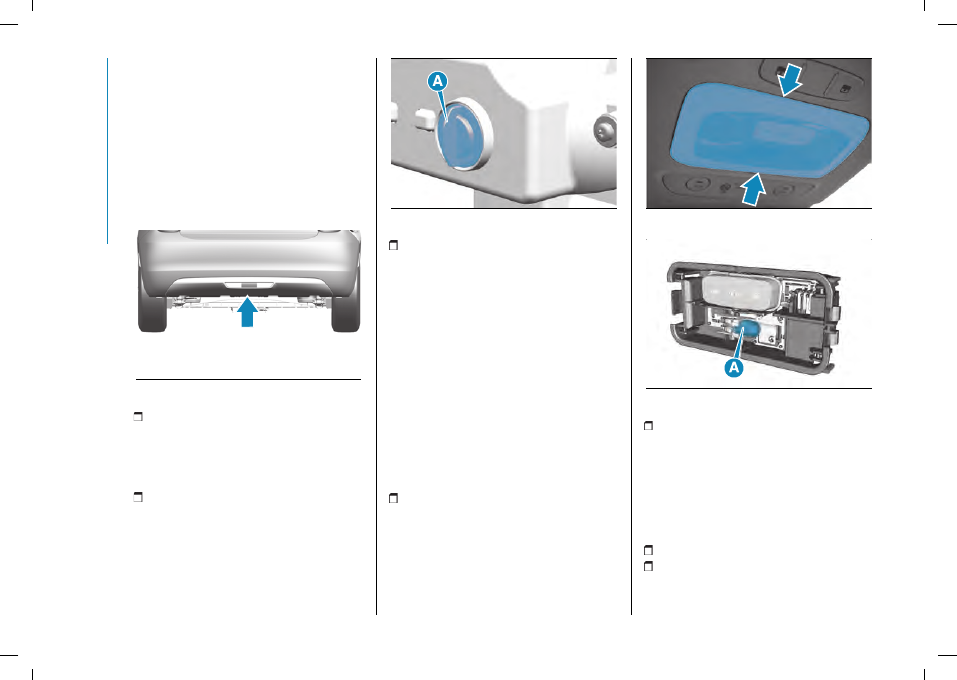

To replace the reversing and rear fog

light, access the bulb holder through

the lower part of the rear bumper

fig. 222.

222

F0S1164

rotate the bulb holder (A) fig. 223

anticlockwise and extract it. Undo

the outer bulb holders to replace the

reversing lights. Undo the central bulb

holder to replace the rear fog light;

release the bulb and replace it;

223

F0S1165

refit the bulb/bulb holder (A) by

turning it clockwise.

THIRD BRAKE LIGHTS

The third brake lights are LED-type. For

replacement, contact a Fiat Dealership.

NUMBER PLATE LIGHTS

The number plate lights are LED-type.

For replacement, contact a Fiat

Dealership.

REPLACING INTERIOR

BULBS

Inside ceiling light

To replace the bulbs, proceed as

follows:

operate in the points indicated by

the arrows and remove ceiling light (A)

fig. 224 complete with its frame;

224

F0S1166

225

F0S1313

remove the lens assembly and

replace the press-fit bulb (A) fig. 225,

making sure that it locks correctly.

Boot courtesy light

(where provided)
To replace the bulb, proceed as

follows:

open the boot;

using the screwdriver provided,

extract the ceiling light (A) fig. 226
