75

briefly press the

SET

button

and the two submenus "Time" and

"Format" will be displayed;

press the

or

button to

switch between the two submenus;

you have selected the submenu to

be changed, press the

SET

button

briefly;

when you select "Time", pressing

the

SET

button briefly makes the

"hours" flash on the display;

press the

or

button to

make the adjustment;

briefly press the

SET

button:

"minutes" starts flashing on the display;

press the

or

button to

make the adjustment;

when you select "Format", pressing

the

SET

button briefly makes the

display mode flash on the display;

press the

or

button to carry

out the selection in 24h or 12h mode.
When you have made the required

settings, press the

SET

button

briefly to go back to the submenu

screen or hold the button down to go

back to the main menu screen without

saving.

press the

SET

button down again

to return to the standard screen or to

the main menu according to where you

are in the menu.

Setting the date (Set Date)

This function allows updating of the

date (day - month - year).

briefly press the

SET

button:

"day" (dd) starts flashing on the display;

press the

or

button to

make the adjustment;

briefly press the

SET

button:

"month" starts flashing on the display

(mm);

press the

or

button to

make the adjustment;

briefly press the

SET

button:

"year" starts flashing on the display

(yyyy);

press the button

or

to

make the adjustment.

Note

The setting will increase or

decrease by one unit each time

the

or

button is pressed.

Keeping the button pressed

causes an automatic rapid value

increase/decrease.
Complete the adjustment with single

presses of the button when you

approach the desired value.

press the

SET

button briefly

to return to the menu screen or hold

the button down to go back to the

standard screen without saving.

Audio information (See radio)

This function is used to display radio

information.

Radio: selected radio station

frequency or RDS message, automatic

tuning activation or AutoSTore;

Audio CD, MP3 CDs: track number;

CD Changer: CD number and track

number;
To show the sound system information

on the display (On) or clear it (Off),

proceed as follows:

briefly press the

SET

button

to make the display flash On or Off

depending on the previous setting;

press

or

to make your

choice;

press the

SET

button briefly

to return to the menu screen or hold

the button down to go back to the

standard screen without saving.

Automatic central locking with

vehicle moving (Autoclose)

After activation (On), this function

allows the automatic locking of the

doors when the speed exceeds 20

km/h.
Proceed as follows to activate (On) or

deactivate (Off) this function:

briefly press the

SET

button to

display a submenu;

briefly press the

SET

button

to make the display flash On or Off

depending on the previous setting;

press

or

to make your

choice;

 KNOWING THE INSTRUMENT PANEL

76

briefly press the

SET

button to

return to the submenu screen or hold

the button down to return to the main

menu screen without saving;

press the

SET

button down again

to return to the standard screen or to

the main menu according to where you

are in the menu.

Setting the unit of measurement

This function allows the setting of

a unit of measurement via three

submenus: Distance, Consumption and

Temperature.
To set the desired unit of

measurement, proceed as follows:

briefly press the

SET

button to

display the three submenus;

press the

or

button to

navigate through the three submenus;

after you have selected the submenu

to be changed, press the

SET

button briefly;

when you enter the "Distance"

submenu, pressing the

SET

button

briefly makes the display show "km"

or "mi" (depending on the previous

setting);

press

or

to make your

choice;

when you enter the "Fuel

Consumption" submenu, pressing

the

SET

button briefly makes the

display show "km/l", "l/ 100km" or

"mpg" (depending on the previous

setting);
If the set distance unit is "km", the

display enables setting of the fuel

consumption unit (km/l or l/100km).
If the set distance unit is "mi", the

display shows the amount of fuel

consumed in "mpg".

press

or

to make your

choice;

when you enter the "Temperature"

submenu: briefly pressing the

SET

button makes the display show "

°

C"

or "

°

F" (depending on the previous

setting);

press

or

to make your

choice;
When you have made the required

settings, press the

SET

button

briefly to go back to the submenu

screen or hold the button down to go

back to the main menu screen without

saving.

press the

SET

button down again

to return to the standard screen or to

the main menu according to where you

are in the menu.

Selecting the language (Language)

Messages on the display can be shown

in the following languages: Italian,

German, English, Spanish, French,

Portuguese, Turkish and Dutch.

To set the desired language, proceed

as follows:

briefly press the

SET

button : the

previously set "language" starts flashing

on the display;

press

or

to make your

choice;

press the

SET

button briefly

to return to the menu screen or hold

the button down to go back to the

standard screen without saving.

Adjust the failure/warning buzzer

volume (Buzzer Volume)

With this function the volume of the

buzzer which accompanies the display

of any failure/warning can be adjusted

according to 8 levels.
To set the desired volume, proceed as

follows:

briefly press the

SET

button:

the previously set volume "level" starts

flashing;

press the

or

button to

make the adjustment;

press the

SET

button briefly

to return to the menu screen or hold

the button down to go back to the

standard screen without saving.

Adjusting the button volume

(Button Vol.)

This function is used to set the volume

of the acoustic signal accompanying

77

the activation of the

SET

,

and

buttons through 8 levels.

To set the desired volume, proceed as

follows:

briefly press the

SET

button:

the previously set volume "level" starts

flashing;

press the

or

button to

make the adjustment;

press the

SET

button briefly

to return to the menu screen or hold

the button down to go back to the

standard screen without saving.

Reactivation of buzzer for S.B.R.

signal (Belt buzzer)

This function can be displayed only

after a Fiat Dealership has deactivated

the SBR system (see "SBR system" in

the "Safety" section).

Scheduled Servicing (Service)

Using this function you can display

information about the mileage intervals

for vehicle servicing.
To consult the information, proceed as

follows:

briefly press the

SET

button:

the display will show when servicing

is due in km or mi according to the

previous setting (see paragraph "Units

of measurement");

briefly press the

SET

button to

go back to the menu screen or hold

the button down to go back to the

standard screen.

Note

The “Scheduled Servicing Plan”

includes vehicle maintenance at fixed

intervals; refer to the “Maintenance

and care” chapter. The indication of

the "Service" function will appear

automatically, with the key in MAR

position, starting from 2,000 km (or

1,240 mi) and will be displayed every

200 km (or 124 mi).
Below 200 km servicing indications

are more frequent. The display will be

in km or miles according to the unit

of measurement set. When the next

service is close, when the ignition is

turned ON the word "Service" appears

in the display followed by the remaining

number of kilometres/miles.
Go to a Fiat Dealership, where the

"Scheduled Service Plan" operations

will be performed and the message will

be reset.

Passenger front airbag

and chest-pelvis side bag

activation/deactivation

(for versions/markets, where provided)
This function allows the passenger side

airbag to be activated/deactivated.
Proceed as follows:

press the

SET

button and, after

the display shows the Bag pass:

Off) (to deactivate) or the message

(Passenger Bag: On) (to activate) by

pressing

or

, press the

SET

button once again);

a confirmation request message will

appear on the display;

use the

or

menu buttons

to select (Yes) (to confirm the

activation/deactivation) or (No) (to

cancel);

briefly press the

SET

button: a

message confirming the selection will

be displayed and you will return to the

menu screen or, pressing the button for

longer, you will return to the standard

screen without saving.

Exit Menu

This is the last function that closes the

cycle of settings listed in the menu

screen.
Press the

SET

button briefly to

go back to the display to the standard

screen without saving.
Press

to return to the first menu

option (Speed Beep).

 KNOWING THE INSTRUMENT PANEL

78

TRIP COMPUTER

General information

The Trip computer is used to display

information on vehicle operation when

the ignition key is turned to MAR.
This function allows you to define two

separate trips, called "Trip A" and

"Trip B", for monitoring the "complete

mission" (journey) of the vehicle in a

reciprocally independent manner. Both

functions can be reset (reset means

start of a new journey).
"Trip A" can be used to display the

values relating to:

External temperature

Range

Travel Distance

Average fuel consumption

Current Consumption

Average Speed

Trip time (driving time).

"Trip B", available on multifunction

display only, is used to display the

values relating to:

Travel Distance B

Average Fuel Consumption B

Average Speed B

Trip time B (driving time).

11)

Values displayed

Range (for versions/markets, where

provided)

This indicates the distance that can still

be travelled with the fuel in the tank,

assuming that driving style remains

unvaried. The display will show the

reading '-----' when the following

events take place:

range is lower than 50 km (or 30 mi)

vehicle is left parked with the engine

running for a long time.

WARNING The range can be affected

by several factors: driving style

(see “Driving style” in the “Starting

and driving” section), type of route

(motorway, towns and cities, mountain

roads, etc.), conditions of use (load,

tyre pressures, etc.). Trip planning must

therefore take the above into account.
Travel Distance
This value shows the distance travelled

from the start of the new journey.
Average fuel consumption
This value shows the approximate

average fuel consumption from the

start of the new journey.
Current Consumption
This value shows the fuel consumption.

The value is constantly updated. The

message “----” will appear on the

display if the vehicle is parked with the

engine running.
Average Speed

Represents the vehicle average speed

as a function of the overall time elapsed

since the start of a new mission.
Travel Time
Time elapsed since the start of the new

journey.

WARNING If there is no information,

the Trip computer displays "----"

in place of the value. When normal

operating conditions are restored,

the counting of the various values is

resumed, without either zeroing the

values displayed prior to the problem,

or starting a new mission.

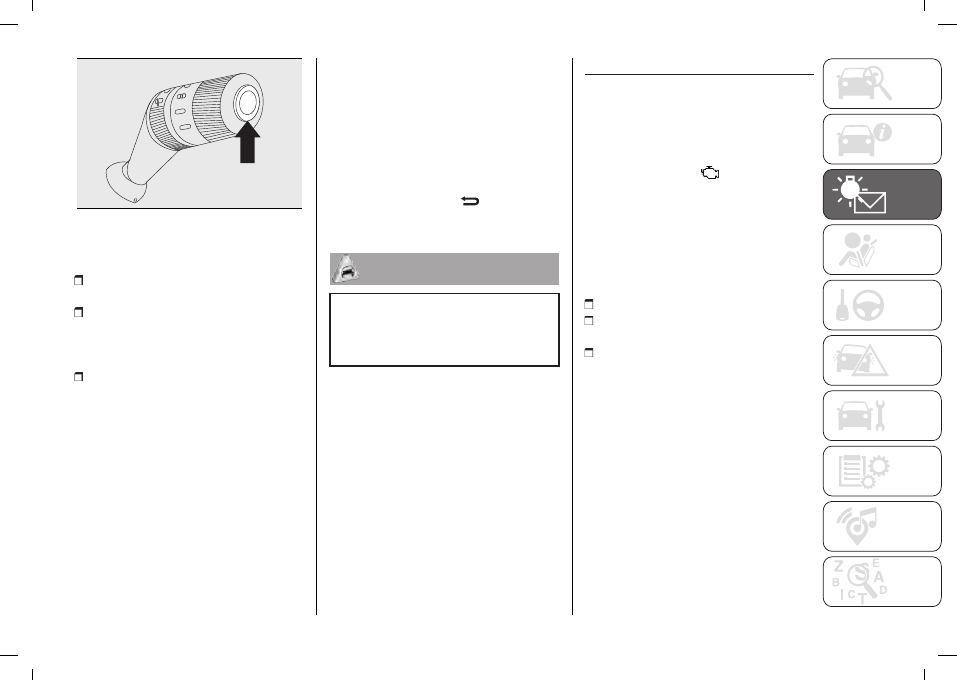

TRIP control button

The TRIP button is located on the right

stalk fig. 134. With the ignition key

turned to MAR-ON, this button allows

you to view the previously described

values and also zero them to begin a

new journey:

brief press to access the various

values displays;

long press to reset and then start a

new mission.

79

TR

IP

134

F0T0984

New mission

This begins after a reset:

"manual" resetting by the user, by

pressing the relevant button;

“automatic” resetting, when the “trip

distance” reaches 9999.9 km or when

the “travel time” reaches 99:59 (99

hours and 59 minutes);

after disconnection/reconnection of

the battery.

WARNING The reset operation when

“Trip A” details are being displayed only

resets the information associated with

this function.

WARNING The reset operation when

“Trip B” details are being displayed

resets only the information associated

with this function.

Start of journey procedure

With the ignition key in the MAR-ON

position, reset by pressing the TRIP

button and keeping it pressed for more

than 2 seconds.

Exit Trip

The TRIP function ends automatically

once all the values have been displayed

or by holding the

SET

button down

for more than 1 second.

11)

The "Trip B" function may be

disabled (see the "Activating Trip B"

paragraph). "Range" and "Instantaneous

fuel consumption" information can not be

reset.

EOBD SYSTEM

The EOBD system (European On Board

Diagnosis) allows continuous diagnosis

of emission-related components on the

vehicle to be made.

It also alerts the driver, by switching
on the warning light

on the

instrument panel (together with a

message on the display), when these

components are no longer in peak

condition (see “Warning lights and

messages” paragraph in the "Knowing

the instrument panel" chapter).

The aim of the system is to:

monitor system efficiency;

indicate an increase in emissions due

to vehicle malfunction;

indicate the need to replace

components which have deteriorated.

The system also has a connector that

can be interfaced with appropriate

equipment, which makes it possible

to read the error codes stored in the

control unit together with a series

of specific parameters for engine

operation and diagnosis.

This check can also be carried out by

traffic control authorities.

WARNING After eliminating the failure,

to check the system completely, Fiat

Dealerships run a bench test and, if

 KNOWING THE INSTRUMENT PANEL

80

necessary, road tests which may also

call for a long journey.

45)

45)

Go to a Fiat Dealership as soon as

possible if warning light

either does not

light up when the key is turned to MAR to

if while travelling the warning lights comes

on either steady or blinking (along with a

message on the display). The operation
of the

warning light may be checked

by the traffic police using specific devices.

Comply with the laws and regulations of

the country where you are driving.

81

WARNING LIGHTS AND MESSAGES

The warning light switches on together with (where the instrument panel permits) a specific message and/or acoustic warning.

These indications are indicative and precautionary and as such must not be considered as exhaustive and/or alternative to the

information contained in the Owner Handbook, which you are advised to read carefully in all cases. In the event of a failure

indication, always refer to the contents of this chapter.

WARNING The failure indicators appearing on the display are divided into two categories: very serious and less serious failures.

Serious faults are indicated by a repeated and prolonged warning "cycle". Less serious faults are indicated by a warning "cycle"

with a shorter duration. The display cycle of both categories can be interrupted by pressing the

SET

button. The warning

light (or the symbol on the display) on the instrument panel will stay on until the cause of the failure is eliminated.

 KNOWING THE INSTRUMENT PANEL

82

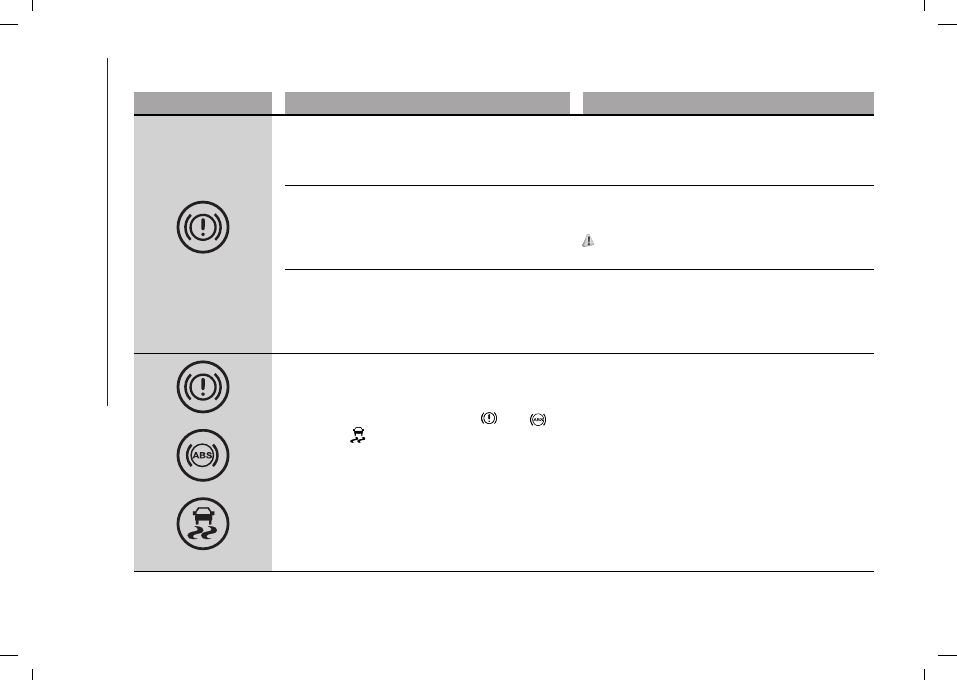

WARNING LIGHTS ON INSTRUMENT PANEL

Red warning lights

Warning lights on panel

What it means

What to do

red

LOW BRAKE FLUID/HANDBRAKE ENGAGED

The warning light switches on when the key is turned

to MAR-ON, but it should switch off after a few

seconds.

Low brake fluid level

The warning light turns on when the level of the brake

fluid in the reservoir falls below the minimum level,

possibly due to a leak in the circuit. On some versions

the display shows the dedicated message.

Restore the brake fluid level, then check that the

warning light has switched off.

46)

Handbrake engaged

The warning light switches on when the handbrake is

engaged.

On some versions, an acoustic tone accompanies the

warning light when the vehicle is moving.

If the warning light comes on while driving, check that

the handbrake is not on.

Release the handbrake, then check that the warning

light has switched off.

If the warning light stays on, contact a Fiat Dealership.

red

amber

amber

EBD FAILURE
The simultaneous switching on of the

(red),

(amber) and

(amber) warning lights with the engine

on, indicates either a fault of the EBD system or that

the system is not available. In this case, the rear

wheels may suddenly lock and the vehicle may swerve

when braking sharply.

On some versions the display shows the dedicated

message.

Drive very carefully to the nearest Fiat Dealership to

have the system inspected immediately.

83

Warning lights on panel

What it means

What to do

red

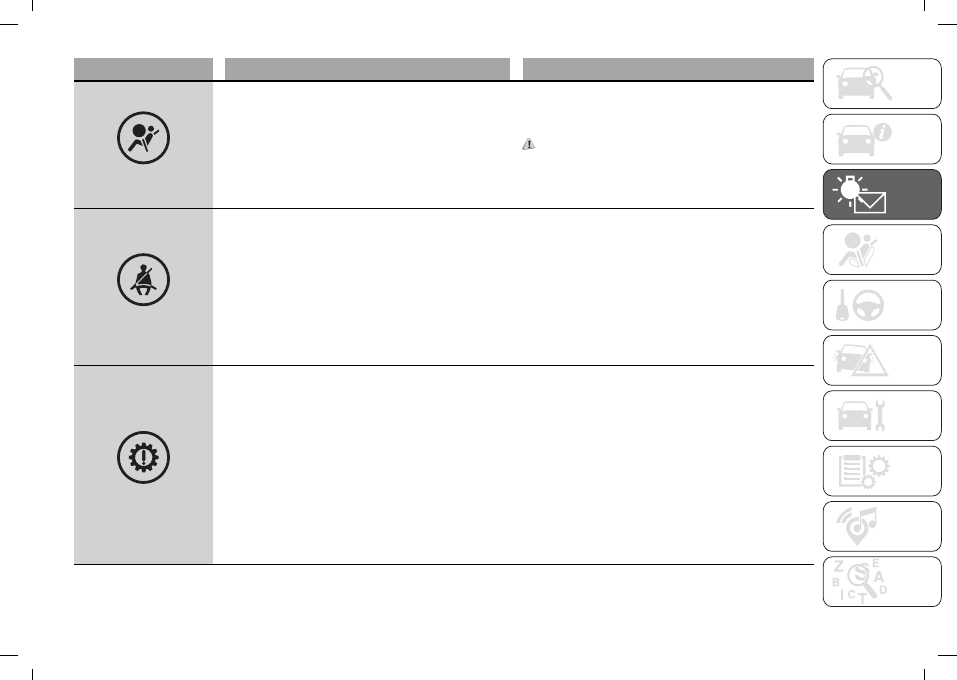

AIRBAG FAILURE

The warning light switches on when the ignition key

is turned to MAR, but it should switch off after a few

seconds.

The warning light stays on constantly if there is a

failure in the airbag system.

On some versions the display shows the dedicated

message.

47) 48)

red

SEAT BELTS REMINDER

(for versions/markets, where provided)

The warning light switches on fixed with the vehicle

stationary and the seat belt on passengers side (for

versions/markets, where provided) not fastened.

The warning light will flash and a buzzer will sound

if the seat belts on the driver's side, the passenger

side and the rear seats (for versions/markets, where

provided) are not correctly fastened with the vehicle in

motion.

The buzzer of the S.B.R. (Seat Belt Reminder) system

can only be disabled by a Fiat Dealership.

On some versions, the system may be reactivated using

the Setup menu.

red

COMFORT-MATIC/DUALOGIC TRANSMISSION

FAILURE

(for versions/markets, where provided)

When the key is turned to MAR, the warning light

switches on but it should switch off after a few

seconds.

The warning light flashes (together with a message in

the display and an acoustic signal) to indicate that the

gearbox is faulty.

The warning light can switch on even in the case

of transmission overheating, after a particularly

demanding use. In this case an engine performance

limitation is carried out.

If the transmission is faulty, contact a Fiat Dealership as

soon as possible to have the system checked.

 KNOWING THE INSTRUMENT PANEL

84

Warning lights on panel

What it means

What to do

red

red

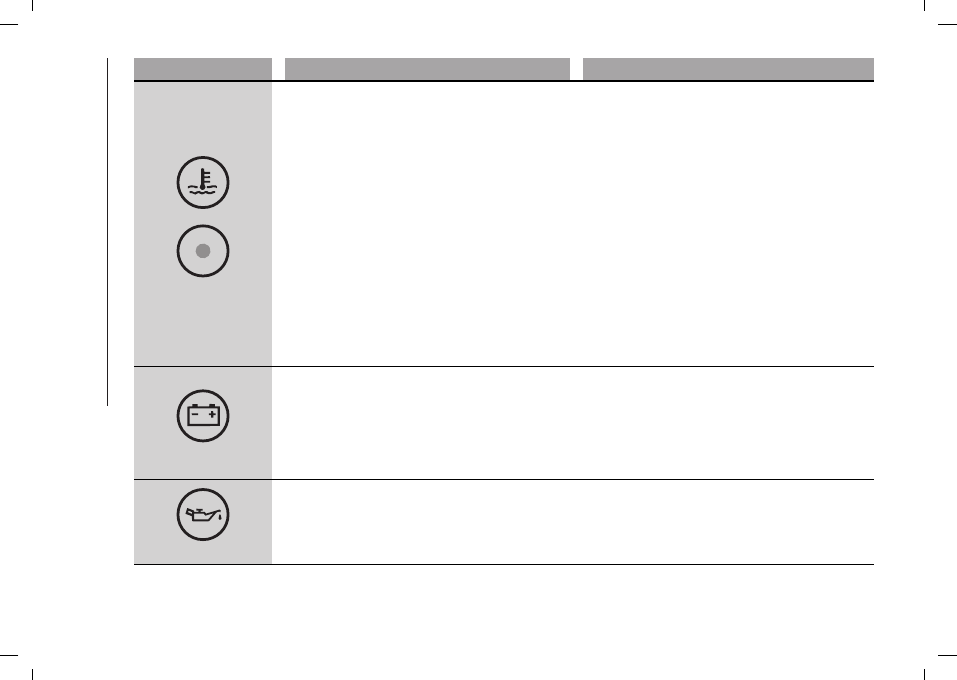

ENGINE COOLANT TEMPERATURE TOO HIGH

The warning light switches on when the ignition key

is turned to MAR, but it should switch off after a few

seconds. The warning light turns on when the engine

is overheated.

The display shows the dedicated message.

In normal driving conditions: stop the vehicle, switch

off the engine and check that the water level in the

reservoir is not below the MIN mark. In this case, wait

for a few minutes to allow the engine to cool down,

then slowly and carefully open the cap. Top up with

coolant fluid making sure that it is included between the

MIN and MAX lines on the vessel. Also check visually

for any fluid leaks. If, when restarting, the warning light

switches on again, contact a Fiat Dealership.

If the vehicle is used under demanding conditions (e.g.

towing trailers uphill or fully loaded): slow down and,

if the light stays on, stop the vehicle. Wait for 2 or 3

minutes with the engine running and slightly accelerated

to further favour the coolant circulation. Then stop

the engine. Check that the coolant level is correct as

described above.

Over demanding routes, it is advisable to keep the

engine on and slightly accelerated for a few minutes

before switching it off.

red

LOW BATTERY CHARGE

The warning light switches on when the ignition key is

turned to MAR, but it should switch off as soon as the

engine has started (with the engine idling a brief delay

before switching off is acceptable).

On some versions the display shows the dedicated

message.

If the warning light stays on, contact a Fiat Dealership

immediately.

red

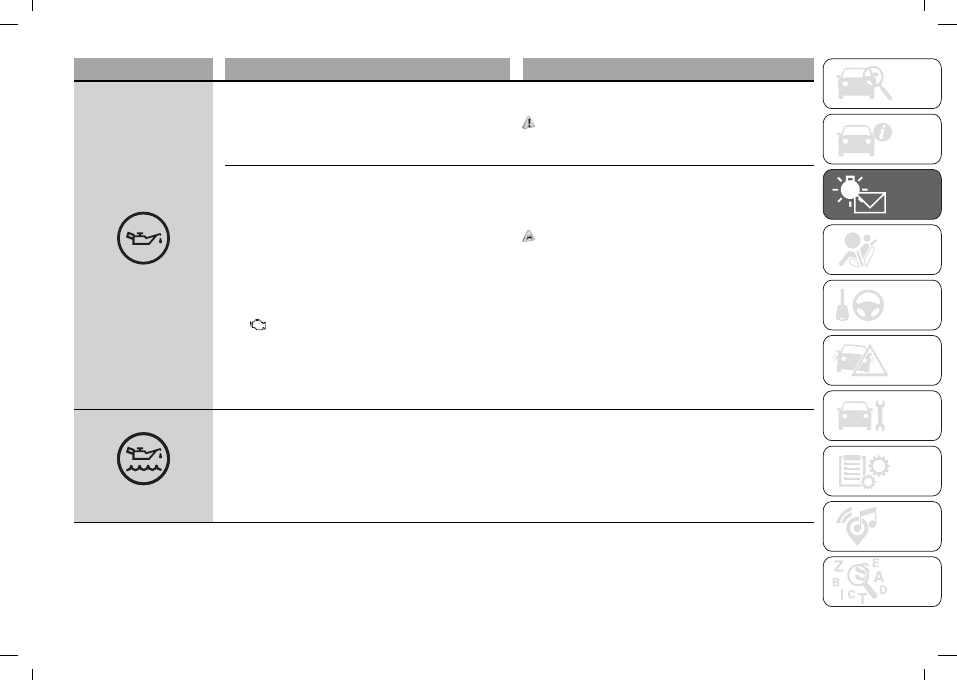

INSUFFICIENT ENGINE OIL PRESSURE/ENGINE OIL

DETERIORATED

When the key is turned to MAR the warning light

comes on, but should go out as soon as the engine is

started.

85

Warning lights on panel

What it means

What to do

red

Steady light: Insufficient engine oil pressure

The warning light comes on fixed, together with a

message on the display (for versions/markets, where

provided) when the system detects insufficient engine

oil pressure.

49)

On blinking: Engine oil deteriorated

(for Multijet versions only)

The warning light starts to flash together with a

message on the display (for versions/markets, where

provided) when the system detects that the engine oil

has deteriorated.

If the warning light flashes, this does not mean that the

vehicle is faulty, but simply informs the driver that it is

now necessary to change the engine oil as a result of

regular vehicle use. If the oil is not changed, warning
light

will also come on and engine operation is

limited to 3000 rpm when a second threshold is

reached.

If the oil is still not changed, when a third deterioration

threshold is reached, the engine is limited to 1500 rpm

to avoid damage.

Contact a Fiat Dealership as soon as possible.

12)

Remember that the deterioration of the engine oil is

accelerated by:

–

mainly town use of the vehicle which makes the DPF

regeneration process more frequent

–

use of the vehicle for short trips, preventing the

engine from reaching operating temperature

–

repeated interruption of the regeneration process,

signalled by the DPF warning light coming on.

red

LOW ENGINE OIL LEVEL

When turning the ignition key to MAR, the warning

light turns on but it should go off after a few seconds.

This warning light appears on the panel when the

engine oil level falls below the minimum recommended

value.

On certain versions a dedicated message is displayed.

Restore the correct engine oil level (see “Checking fluid

levels” in the "Servicing and care" section).

 KNOWING THE INSTRUMENT PANEL

86

Warning lights on panel

What it means

What to do

red

DOORS OPEN

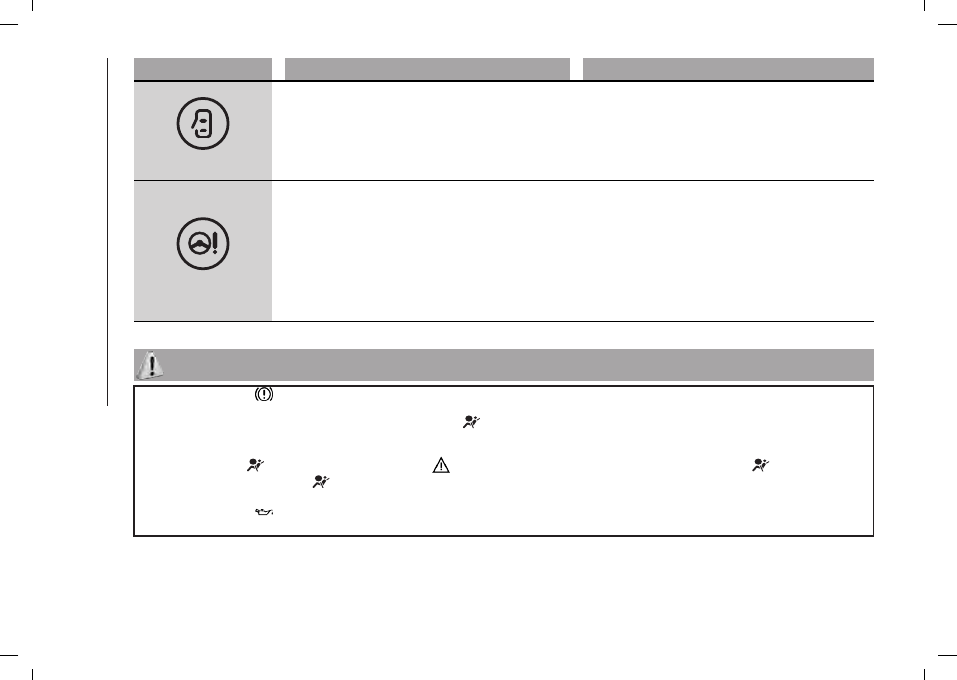

On certain versions, the warning light turns on when

one or more doors or the boot are not properly

closed.

On some versions the display shows the dedicated

message.

Check that all doors or the boot (for versions/markets,

where provided) are perfectly closed.

red

POWER STEERING FAILURE

When the ignition key is turned to MAR the warning

light on the dial turns on, but it should turn off after a

few seconds.

If the warning light stays on together with the message

shown on the display and an acoustic signal, the

power steering is ineffective and the effort on the

steering wheel increases significantly even though the

vehicle can be steered.

Contact a Fiat Dealership.

46)

If the warning light

turns on when travelling (on certain versions together with the message on the display) stop the vehicle immediately

and contact Fiat Dealership.

47)

If, when the ignition key is turned to MAR, the warning light

does not switch on or stays on while driving, a failure may have occurred in

the restraint systems. In this case the airbags or pretensioners may not be deployed in an impact or, in a lower number of cases, they may be

deployed accidentally. Before continuing, contact a Fiat Dealership immediately to have the system checked.

48)

The failure of the

warning light is indicated by the

warning light flashing or, depending on the version, by the

icon constantly

on in the display. In this case, the

warning light may not indicate a possible problem with the airbag restraint system. Before continuing,

contact a Fiat Dealership to have the system checked immediately.

49)

If the warning light

turns on whilst driving (on certain versions together with the message on the display) stop the engine immediately

and contact a Fiat Dealership.

87

12)

If the warning light switches on, the degraded engine oil must be changed as soon as possible, and never more than 500 km from the first

time that the warning light switches on. Failure to observe the above may result in severe damage to the engine and invalidate the warranty.

The activation of this warning light is not related to the amount of oil in the engine. Therefore, never top up with oil when the warning light

starts flashing.

 KNOWING THE INSTRUMENT PANEL

88

Amber warning lights

What it means

What to do

amber

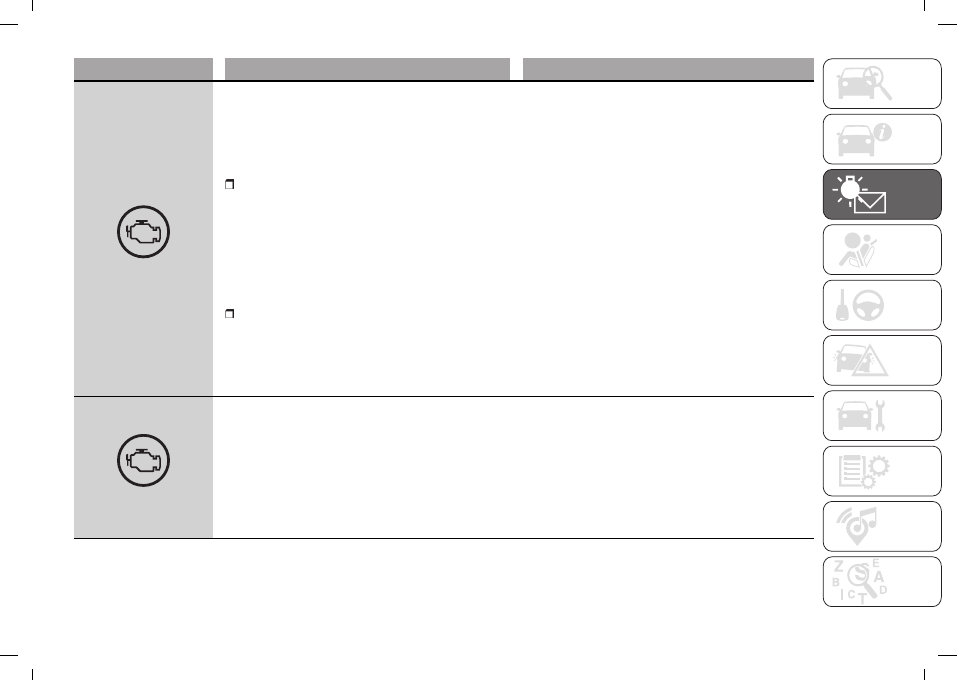

INJECTION SYSTEM FAULT (Multijet versions) - EOBD

ENGINE CONTROL SYSTEM FAULT (petrol versions)

In normal conditions, when the ignition key is turned

to MAR the warning light switches on, but it should

switch off as soon as the engine is started.

13)

Injection system failure

(Multijet versions)

If the warning light stays on or comes on when

travelling, it means there is a fault in the injection

system which could cause loss of performance, poor

handling and high fuel consumption levels.

On some versions the display shows the dedicated

message.

Under these conditions, the vehicle can continue

travelling at moderate speed without demanding

excessive effort from the engine. Prolonged use of the

vehicle with the warning light on may cause damage.

89

What it means

What to do

amber

EOBD engine management system failure

(petrol versions)

This indicates that the warning light is working

correctly.

If the warning light stays on or turns on when

travelling:

fixed: this means there is a fault in the

supply/ignition system which could cause high exhaust

emissions, loss of performance, poor handling and

high fuel consumption levels. On some versions the

display shows the dedicated message. Under these

conditions, the vehicle can continue travelling at

moderate speed without demanding excessive effort

from the engine. Prolonged use of the vehicle with the

warning light on may cause damage.

blinking: this indicates possible damage to the

catalytic converter (see “EOBD system” in the

“Knowing the instrument panel” chapter). If the light is

on and blinking, release the accelerator pedal to lower

the speed of the engine until the warning light stops

flashing.

If the light is fixed, contact a Fiat Dealership as

soon as possible. The warning light switches off if

the malfunction disappears, but is still stored by the

system.

If the light is blinking: continue the journey at moderate

speed, trying to avoid driving conditions that may cause

further flashing and contact a Fiat Dealership as soon

as possible.

amber

UREA INJECTION SYSTEM FAILURE (Diesel versions)

The warning light switches on, together with a

dedicated message on the instrument panel (for

versions/markets, where provided) if a fluid not

conforming with the nominal characteristics is poured

in or if average UREA consumption over 50% is

detected.

Contact a Fiat Dealership as soon as possible.

If the problem is not solved, a specific message will

appear on the instrument panel display whenever a

certain threshold is reached until it will no longer be

possible to start the engine.

When 200 km will remain to prevent the engine restart,

a continuous dedicated message will appear on the

dashboard (for versions/markets, where provided)

accompanied by an acoustic warning sound.

 KNOWING THE INSTRUMENT PANEL

90

What it means

What to do

amber

ABS FAILURE

The warning light switches on when the ignition key

is turned to MAR, but it should switch off after a few

seconds.

The warning light will light up when the system is

either not working or not available. In this case the

braking system maintains its efficiency unaltered but

without the advantage of the ABS system.

On some versions the display shows the dedicated

message.

Drive carefully and contact a Fiat Dealership as soon as

possible.

amber

FUEL RESERVE

The warning light switches on when the ignition key

is turned to MAR, but it should switch off after a few

seconds. The warning light turns on when about 6 - 7

litres of fuel are left in the tank.
The triangle on the right side of the

symbol

indicates the side of the vehicle with the fuel filler.

The warning light will blink to indicate a system fault.

If this is the case, go to a Fiat Dealership to have the

system checked.

amber

PLUG PREHEATING (Multijet versions) - PLUG

PREHEATING FAULT (Multijet versions)

Glow plugs

(Multijet versions)

This warning light switches on when the key is turned

to MAR. It will switch off as soon as the glow plugs

have reached a preset temperature.

WARNING When it is particularly warm outside, the

warning light stays on for an extremely short time.

Start the engine as soon as the warning light switches

off.

Glow plug preheating failure

(Multijet versions)

The warning light flashes if there is a fault in the

preheating system.

On some versions the display shows the dedicated

message.

Contact a Fiat Dealership as soon as possible.
