27

then push the backrest (B) fig. 27

down: the seat is now completely

folded over on itself into the "table"

position;

pull tab (C) fig. 27 and push the

backrest down further: the seat is now

completely folded away.

Repositioning the seat

To return the seat back to its normal

position, proceed as follows:

take tab (C) fig. 27 and lift the

backrest up;

operate levers (B) fig. 28 and further

lift the seat upwards.

16) 17)

28

F0T0237

REAR SEATS

(for markets/versions, where provided)

Access to the rear seats

(Combi versions)
To access the rear seats, open one

of the sliding side doors (see "Doors"

chapter in this section).

13)

All adjustments must be made with the

vehicle stationary.

14)

After releasing the adjustment lever,

always check that the seat is locked on

the guides by trying to move it back and

forth. If it is not locked, the seat may move

unexpectedly and make you lose control of

the vehicle.

15)

Do not place objects on the seat or

on the backrest that may isolate the heat,

such as a cover or a pillow. It may cause

the seat heating device to overheat. Sitting

on an overheated seat may cause severe

burns due to the increase in temperature

of the seat surface.

16)

When the passenger seat is folded

away, the space created cannot be used

for loading. When the vehicle is in motion,

you are therefore advised to remove or

secure any objects that might interfere with

the driver. If there is no partition between

the cab and the load compartment, tall

objects or packages may take up part

of the passenger area. Make sure that

these items are well secured by using

the available hooks and that they cannot

interfere with the driver.

17)

If there is no partition between the cab

and the load compartment, tall objects

or packages may take up part of the

passenger area. Make sure that these

items are well secured by using the

available hooks and that they cannot

interfere with the driver.

HEAD RESTRAINTS

FRONT

29

F0T0053

These are height-adjustable and lock

into place automatically fig. 29.

Upward adjustment: lift the head

restraint until it clicks into place.

Downward adjustment: press button

(A) fig. 29 and lower the head restraint.

18)

REAR

(for versions/markets, where provided)
Lift up to use.
To put the headrests away, press

buttons (A) fig. 30 and fig. 31 and push

them down into the backrest.

 KNOWING YOUR VEHICLE

28

30

F0T0054

N1 versions (4 seats) fig. 31

31

F0T0341

To extract the headrests, raise them

until you hear the click (which indicates

they are in "all extracted" position).

WARNING The headrests must always

be in the "all extracted" position when

the rear seats are in use.

18)

All adjustments must be carried out

only with the vehicle stationary and the

engine off. Head restraints must be

adjusted so that the head, rather than the

neck, rests on them. Only in this case

they can protect your head correctly. To

maximise the protective action provided by

the headrest, adjust the seat back so that

your trunk is upright and keep your head

as close to the headrest as possible.

STEERING WHEEL

The height and axial position of the

steering wheel can be adjusted on

some versions.

To carry out the adjustment, proceed

as follows:

release lever (A) fig. 32 by pushing it

forwards (position (1));

adjust the steering wheel;

lock the lever (A) by pulling it towards

the steering wheel (position (2)).

19) 20)

32

F0T0040

19)

All adjustments must be carried out

only with the vehicle stationary and the

engine off.

20)

It is absolutely forbidden to carry

out any aftermarket operation involving

steering system or steering column

modifications (e.g. installation of anti-theft

device) that could adversely affect

performance, invalidate the warranty,

cause serious safety problems and

also result in the vehicle not meeting

type-approval requirements.

29

REAR-VIEW

MIRRORS

INTERIOR MIRROR

(for versions/markets, where provided)

33

F0T0988

The mirror is fitted with a safety device

that causes its release in the event of a

violent impact with the passenger.
Lever (A) fig. 33 can be used to move

the mirror to two different positions:

normal or anti-glare.

DOOR MIRRORS

34

F0T0042

Manual mirror folding

When required (for example when

the mirror causes difficulty in narrow

spaces ) it is possible to fold the mirrors

manually moving them from position (A)

fig. 34 to position (B).

21) 22)

Manual adjustment

From inside, use device (A) fig. 35.

35

F0T0194

Electric adjustment

(for versions/markets, where provided)
Door mirrors can be adjusted only if the

ignition key is in MAR position.
Proceed as follows:

select the desired mirror (left or right)

using switch (A) fig. 36;

36

F0T0041

move switch (A) to position (B) and

operate it to adjust the left door mirror;

move switch (A) to position (D) and

operate it to adjust the right door

mirror.
Once you have finished the adjustment,

return switch (A) to intermediate locking

position (C).

21)

While driving the mirrors must remain

in position (A) fig. 34.

22)

As door mirrors are curved, they may

slightly alter the perception of distance.

 KNOWING YOUR VEHICLE

30

EXTERNAL LIGHTS

The left stalk fig. 37includes the exterior

light controls.

37

F0T0430

The exterior lights can only be switched

on when the ignition key is at MAR-ON.

The instrument panel and the various

dashboard controls will come on with

the external lights.

LIGHTS OFF

Ring turned to position .

SIDE LIGHTS

Turn the ring to position

. The

warning light switches on in the

instrument panel.

PARKING LIGHTS

These lights can be turned on only with

the ignition key at STOP or extracted

by turning the ring on the left stalk first
to position

and then to positions

or

.

The

warning light switches on in the

instrument panel. Operate the direction

indicator stalk to select the side (right

or left).

DIPPED BEAM

HEADLIGHTS

Turn the ring to position

. The

warning light switches on in the

instrument panel.

MAIN BEAM HEADLIGHTS

When the ring in position

pull the

stalk towards the steering wheel (2nd

unstable position). The

warning

light switches on in the instrument

panel.
To turn the main beams off, pull the

stalk towards the steering wheel again

(dipped beams will turn on).

FLASHING THE

HEADLIGHTS

Pull the stalk towards the steering
wheel (1st unstable position) regardless

of the position of the ring.
The

warning light switches on in

the instrument panel.

DIRECTION INDICATORS

38

F0T0431

Take the stalk to the (stable) position

fig. 38:

up (position (1)): to activate the right

direction indicator;

down (position (2)): activates the left

direction indicator.
Warning light

or

will blink on the

instrument panel.
Direction indicators switch off

automatically when the vehicle is back

in a straight line.
If you want the indicator to flash briefly

to show that you are about to change

lane, move the stalk up or down

without it clicking into position. When

released the stalk will return to its initial

position.

Lane change function

If you wish to signal a lane change,

place the left stalk in the unstable

position for less than half a second.

31

The direction indicator on the side

selected will be activated for 3 flashes

and then go out automatically.

FOG LIGHTS

(for versions/markets, where provided)
Press button

fig. 39 with the

side/tail lights on to turn the fog lights

on. Instrument panel warning light

comes on.
Press the button again to switch the

lights off.

39

F0T0501

REAR FOG LIGHTS

Press button

fig. 39 with the dipped

beams or front fog lights on to turn

the rear fog lights on. Instrument panel

warning light

comes on.

Press the button again to turn the

lights off or turn off the dipped beam

headlights and/or the front fog lights

(for versions/markets, where provided).

"FOLLOW ME HOME"

DEVICE

This device lights up the space in front

of the vehicle for a short time.

Activation

With the ignition key in the STOP

position or extracted, pull the lever

towards the steering wheel and move

it within 2 minutes of the engine

switching off.
Each time the stalk is moved, the lights

stay on for an extra 30 seconds up to

a maximum of 210 seconds; then the

lights are switched off automatically.
Each time the stalk is moved,

instrument panel warning light

comes on and the corresponding

message will appear on the display

(see the “Warning lights and messages”

chapter in the "Knowing the instrument

panel" section) for as long as the

function remains on. The warning

light comes on when the stalk is

operated and stays on until the function

is automatically deactivated. Each

movement of the stalk only increases

the amount of time the lights stay on.

Deactivation

Keep the stalk pulled towards the

steering wheel for more than 2

seconds.

LIGHT BEAM DIRECTION

The correct alignment of the headlights

is essential for the comfort and safety

of the driver and other road users. To

ensure the best visibility when travelling

with the headlights on, the headlight

alignment must be correct. Contact a

Fiat Dealership to have the headlights

checked and adjusted.

HEADLIGHT ALIGNMENT

CORRECTOR

This device works with the ignition key

in the MAR position and the dipped

headlights on.
The vehicle tilts backwards when it is

laden, raising the beam.
The beams must therefore be realigned

in this case.

Headlight alignment adjustment

Press

or

on the control panel

fig. 40.

40

F0T0502

 KNOWING YOUR VEHICLE

32

The instrument panel display shows the

position in relation to the adjustment

set.
Position 0 - one or two people in the

front seats.
Position 1 - five people.
Position 2 - five people + load in the

boot.
Position 3 - driver + maximum

permitted load stowed in the boot.

WARNING Check the alignment of the

light beams each time the weight of the

load transported changes.

FOG LIGHTS ALIGNMENT

(for versions/markets, where provided)
Contact a Fiat Dealership to have the

headlights checked and adjusted.

ADJUSTING THE

HEADLIGHTS WHEN

ABROAD

The dipped beam headlights are

aligned for operation in the country

where the vehicle was originally

purchased. When in countries where

you drive on the other side of the

road, you need to alter the light

beam direction by affixing a specially

designed self-adhesive film in order not

to dazzle the vehicles travelling in the

opposite direction.

INTERIOR LIGHTS

FRONT ROOF LIGHT

WITH MOVABLE LENS

41

F0T0113

The light comes on automatically when

a front door or sliding side door is

opened and goes out when it is closed.
Press the left-hand side of the lens (A)

fig. 41, as shown in the diagram, to

switch the light on/off when the doors

are closed.

FRONT ceiling LIGHT

WITH SPOT LIGHTS

(for versions/markets, where provided)
Switch (A) fig. 42 is used to switch

on/off the ceiling light bulbs.
With switch (A) in central position: lights

(C) and (D) fig. 42 switch on/off when

the doors are opened/closed.

42

F0T0121

With switch (A) pressed to the left,

lights (C) e (D) stay off.
With switch (A) pressed to the right,

lights (C) e (D) stay on.
The lights switch on/off gradually.
Switch (B) fig. 42 is a spot light; when

the ceiling light is off, it switches the

following on individually:

light (C) if pressed on the left side;

light (D) if pressed on the right side.

WARNING Before getting out of the

vehicle, make sure both switches are in

the middle position; when the doors are

closed, the lights switch off to prevent

the battery from being run down. In

any case, if the switch is left in the

permanently on position, the courtesy

light goes off automatically 15 minutes

after the engine switching off.

33

REAR ROOF LIGHT WITH

MOVABLE LENS

(for versions/markets, where provided)

43

F0T0114

The light comes on automatically when

a front door or sliding side door is

opened and goes out when it is closed.
Press the left-hand side of the lens (A)

fig. 43, as shown in the diagram, to

switch the light on/off when the doors

are closed.

REAR CEILING LIGHT

WITH REMOVABLE

TORCH

(for versions/markets, where provided)

AUTO

AUTO

OFF

44

F0T0116

The light comes on automatically when

you open the sliding side doors (for

versions/markets where provided) and

the rear swing doors, and goes out

when you close them.

Press switch (A) fig. 44 to turn the light

on/off with the doors closed.
The switch (A) can assume three

different positions:

switch in central position (position 0),

light comes on when a door is opened;

switch pushed up (position 1), light is

always on;

switch pushed down (position 2 -

AUTO OFF), light is always off.

TORCH FUNCTION

(for versions/markets, where provided)

AUTO

45

F0T0115

This is located on the right side of the

load compartment. It is used as both a

fixed light and a portable electric torch.

To use the removable torch (A) fig. 45 ,

push button (B) and remove the torch

in the direction shown by the arrow.

Then press switch (C) to switch the

light on/off.
When the removable light is secured

to its fixed support, the electric torch

battery is automatically recharged.
With the vehicle stationary and the

ignition key either turned to STOP or

removed, the ceiling light is recharged

for a maximum of 15 minutes.

SWITCHING ROOF

LIGHTS ON/OFF

Cargo versions

The ceiling lights switch on/off in the

following ways:
Ceiling lights on without locking the

doors

Front ceiling light: comes on when the

front doors are opened.

 KNOWING YOUR VEHICLE

34

Rear ceiling light: on manually.
Removable ceiling light (alternative to

rear ceiling light): on manually (fixed

part).
Ceiling lights off when locking the doors
Front and rear ceiling light (also with

optional removable ceiling light): off

(faded out) when the sliding side doors,

rear swing doors or front doors are

closed.
With independent load compartment
Front ceiling light: fades out when the

front doors are closed.
Rear ceiling light (also with optional

removable ceiling light): off (faded out)

closing the rear doors.

Combi versions

The ceiling lights switch on/off in the

following ways:
Ceiling lights on without locking the

doors
Front ceiling light: comes on when the

front doors are opened.
Rear ceiling light: on manually.
Ceiling lights off when locking the doors
Front and rear ceiling light (also with

optional removable ceiling light): off

(faded out) when the sliding side doors,

rear swing doors or front doors are

closed.

WINDOW WASHING

The right stalk fig. 46 controls

windscreen wiper/washer and rear

window wiper/washer operation (for

versions/markets, where provided).

WINDSCREEN WIPER/

WASHER

This operates only with the ignition key

turned to MAR.
The ring on the right stalk can assume

five different positions:

windscreen wiper off.

flick operation.
continuous slow operation.

continuous fast operation.

Move the stalk to position (A) fig. 46

(unstable) to limit operation to the

time for which the stalk is held in this

position.

46

F0T0432

When released, the stalk will return to

its default position and the windscreen

wiper will be automatically stopped.

With the ring in position

fig. 46,

the windscreen wiper will automatically

adapt to the vehicle speed.
With the windscreen wipers

operational, if reverse gear is engaged,

the rearscreen wiper is automatically

activated.

3)

“Smart washing” function

Pull the stalk towards the steering

wheel (unstable position) to operate the

windscreen washer.
Keeping the stalk pulled for more than

half a second, with just one movement

it is possible to operate the washer jet

and the wiper at the same time.
The windscreen wiper stops working

three strokes after the stalk is released.
A further stroke after approx. 6

seconds completes the wiping cycle.

Service Position function

This function (which can only be

activated after the engine has stopped)

makes it possible to replace the blades

or protect them when there is ice

and/or snow.
The "Service Position” function can be

requested explicitly within two minutes

of stopping the engine, when the

wipers have returned correctly to their

parked position.
The function can be activated by

turning the ring to position and

35

moving the stalk upwards to the

MIST position, up to three times.

The activations are used to position

the wipers as preferred. The "Service

Position" function is deactivated when

the car is started, with a wiping request

or when the car is moving (speed

above 5 km/h).

WARNING Make sure, when starting

vehicle, that the windscreen is free of

snow or ice before turning the ignition

key.

REAR WINDOW

WIPER/WASHER

(for versions/markets, where provided)
This operates only with the ignition key

turned to MAR.

Activation

Turn the ring nut to

to operate the

rear window wiper:

in intermittent mode when the

windscreen wiper is not operating;

in synchronous mode (at half the

speed of the windscreen wiper) when

the windscreen wiper is operating;

in continuous mode with reverse

gear engaged and the control active.
With the windscreen wiper on and

reverse gear engaged, rear window

wiping will be continuous.

Pushing the stalk towards the

dashboard (rocking position) will

activate the rear window washer jet.

Keep the stalk pushed for more than

half a second to activate the rear

window wiper as well. Releasing the

stalk will activate the smart washing

function, as described for the

windscreen wiper.

Deactivation

The function stops when the stalk is

released.

4)

3)

Never use the screen wiper to remove

layers of snow or ice from the windscreen

glass. In such conditions, the wiper

may be subjected to excessive stress

and the motor cut-out switch, which

prevents operation for a few seconds, may

intervene. If operation is not restored,

contact a Fiat Dealership.

4)

Do not use the rear window wiper to

remove layers of snow or ice. In such

conditions, the wiper may be subjected to

excessive stress and the motor cut-out

switch, which prevents operation for a few

seconds, may intervene. If operation is not

restored, contact a Fiat Dealership.

 KNOWING YOUR VEHICLE

36

HEATING AND VENTILATION SYSTEM

VENTS

 

47

F0T0148

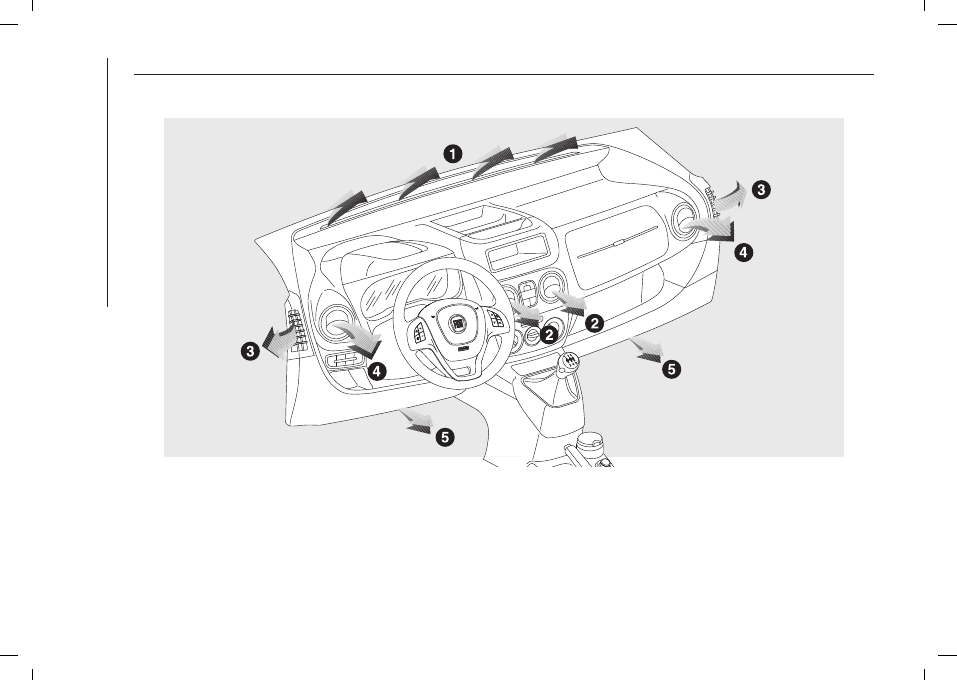

1. Upper fixed vent 2. Adjustable central vents 3. Fixed side vents 4. Adjustable side vents 5. Foot well vents

37

CENTRAL AND SIDE

VENTS

48

F0T0031

(A) Adjustable side vent fig. 48

(B) Fixed vent for side windows fig. 48

(C) Adjustable central vents fig. 49

49

F0T0030

To use the vents (A) e (C), adjust them

as required.

HEATING AND

VENTILATION

CONTROLS

50

F0T0074

The main heating and ventilation

commands are listed below fig. 50:

A

air temperature adjustment knob

(hot/cold air mixing)

B

internal air recirculation on/off slider

C

fan activation knob

D

air distribution knob.

CLIMATIC COMFORT

Knob (D) allows the air introduced into

the vehicle to reach all parts of the

passenger compartment through five

distribution options:

 

delivers air from central and side

vents;

warms the feet and keeps the

face cool (bi-level function)

warms up the passenger

compartment faster;

warms up the passenger

compartment and demists the

windscreen at the same time;

demists and defrosts the

windscreen and front side

windows.

HEATING

Proceed as follows:

turn knob (A) all to the right (to

);

turn knob (C) to the required speed.

turn knob (D) to:

to warm the feet and demist the

windscreen at the same time;

to send air to the feet and

introduce fresher air from the central

and dashboard vents;

to warm up quickly.

FAST HEATING

Proceed as follows:

close all the vents in the dashboard

turn the knob (A) to

;

turn the knob (C) to 4

;

turn the knob (D) to

.

RAPID WINDSCREEN

AND FRONT

SIDE WINDOWS

DEMISTING/DEFROSTING

(MAX-DEF function)

Proceed as follows:

 KNOWING YOUR VEHICLE

38

turn the knob (A) to

;

turn the knob (C) to 4

;

turn the knob (D) to

;

bring cursor to (B) to

.

After demisting/defrosting, operate

the controls as normal to restore the

required comfort conditions.

Window demisting

In the event of considerable external

moisture and/or rain and/or large

differences in temperature inside and

outside the passenger compartment,

perform the following preventive

window demisting procedure:

bring cursor to (B) to

;

turn the knob (A) to

;

turn the knob (C) to 2;

turn the knob (D) to

with the

option of moving to position

if there

is no sign of the windows misting up.

ADJUSTING THE FAN

SPEED

To ventilate the passenger

compartment properly, proceed as

follows:

fully open the central and side air

vents

turn knob (A) to the blue section;

bring cursor to (B) to

;

turn knob (C) to the required speed.

turn the knob (D) to .

INTERNAL AIR

RECIRCULATION

ACTIVATION

Bring cursor (B) to

.

It is advisable to switch the internal

air recirculation on while standing in

queues or in tunnels to prevent the

introduction of polluted air.
Do not use the function for a long

time, particularly if there are several

passengers on board, to prevent the

windows from steaming up.

WARNING Internal air recirculation

makes it possible to reach the required

heating or cooling conditions more

quickly depending on the selected

operating mode. Do not use the

internal air recirculation function on

rainy/cold days to avoid the possibility

of the windows misting.

HEATED REAR

WINDOW AND DOOR

MIRRORS DEMISTING /

DEFROSTING

(for versions/markets, where provided)

51

F0T0048

Press button

fig. 51 to activate the

function. The LED on the button comes

on to indicate activation.
Press

again to disable the function

in advance.

WARNING Do not apply stickers on

the inside of the rear window over the

heating filaments to avoid damage.

ADDITIONAL HEATER

(for versions/markets, where provided)
This device warms up the passenger

compartment more quickly when it

is very cold and the engine coolant

temperature is low.
The additional heater comes on

automatically when the engine is

started, if knob (A) is turned to the last

red sector and the fan (knob (C)) is at

least at the first speed level.

39

The additional heater turns off

automatically after the required comfort

conditions are achieved.

WARNING The heater will not turn on if

the battery voltage is too low.

MANUAL CLIMATE

CONTROL SYSTEM

(for versions/markets, where provided)

CONTROLS

52

F0T0029

The main heating and ventilation

commands are listed below fig. 52:

A

air temperature adjustment knob

(hot/cold air mixing);

B

internal air recirculation on/off slider;

C

fan and climate control system on/off

knob;

D

air distribution knob.

CLIMATIC COMFORT

Knob (D) allows the air introduced into

the vehicle to reach all parts of the

passenger compartment through five

distribution options:

 

delivers air from central and side

vents;

warms the feet and keeps the

face cool (bi-level function)

warms up the passenger

compartment faster;

warms up the passenger

compartment and demists the

windscreen at the same time;

demists and defrosts the

windscreen and front side

windows.

HEATING

Proceed as follows:

turn knob (A) all to the right (to

);

turn knob (C) to the required speed.

turn knob (D) to:

to warm the feet and demist the

windscreen at the same time;

to send air to the feet and

introduce fresher air from the central

and dashboard vents;

to warm up quickly.

FAST HEATING

Proceed as follows:

close all the vents in the dashboard

turn the knob (A) to

;

turn the knob (C) to 4

;

turn the knob (D) to

.

RAPID WINDSCREEN

AND FRONT

SIDE WINDOWS

DEMISTING/DEFROSTING

(MAX-DEF function)

Proceed as follows:

turn the knob (A) to

;

turn the knob (C) to 4

;

turn the knob (D) to

;

bring cursor to (B) to

.

After demisting/defrosting, operate

the controls as normal to restore the

required comfort conditions.

WARNING The climate control system

is very useful for faster demisting

because it dries the air. Adjust the

controls as described above and

engage the climate control by pressing

knob (C).

Window demisting

In the event of considerable external

moisture and/or rain and/or large

differences in temperature inside and

outside the passenger compartment,

 KNOWING YOUR VEHICLE

40

perform the following preventive

window demisting procedure:

bring cursor to (B) to

;

turn the knob (A) to

;

turn the knob (C) to 2;

turn the knob (D) to

with the

option of moving to position

if there

is no sign of the windows misting up.

ADJUSTING THE FAN

SPEED

To ventilate the passenger

compartment properly, proceed as

follows:

fully open the central and side air

vents

turn knob (A) to the blue section;

bring cursor to (B) to

;

turn knob (C) to the required speed.

turn the knob (D) to

.

INTERNAL AIR

RECIRCULATION

ACTIVATION

Bring cursor (B) to

.

It is advisable to switch the internal

air recirculation on while standing in

queues or in tunnels to prevent the

introduction of polluted air.
Do not use the function for a long

time, particularly if there are several

passengers on board, to prevent the

windows from steaming up.

WARNING Internal air recirculation

makes it possible to reach the required

heating or cooling conditions more

quickly depending on the selected

operating mode. Do not use the

internal air recirculation function on

rainy/cold days to avoid the possibility

of the windows misting.

CLIMATE CONTROL

SYSTEM (cooling)

Proceed as follows:

turn knob (A) to the blue section;

turn the knob (C) to 4

;

bring cursor to (B) to

;

turn the knob (D) to

;

press knob (C).

Adjusting cooling

Proceed as follows:

bring cursor to (B) to

;

turn knob (A) to the right to increase

the temperature;

turn knob (C) to the left to reduce the

fan speed.

HEATED REAR

WINDOW AND DOOR

MIRRORS DEMISTING /

DEFROSTING

(for versions/markets, where provided)

53

F0T0048

Press button

fig. 53 to activate the

function. The LED on the button comes

on to indicate activation.

Press

again to disable the function

in advance.

WARNING Do not apply stickers on

the inside of the rear window over the

heating filaments to avoid damage.

ADDITIONAL HEATER

(for versions/markets, where provided)
This device warms up the passenger

compartment more quickly when it

is very cold and the engine coolant

temperature is low.
The additional heater comes on

automatically when the engine is

started, if knob (A) is turned to the last

red sector and the fan (knob (C)) is at

least at the first speed level.

41

The additional heater turns off

automatically after the required comfort

conditions are achieved.

WARNING The heater will not turn on if

the battery voltage is too low.

SYSTEM MAINTENANCE

In winter, the climate control system

must be turned on at least once a

month for about 10 minutes. Have the

system inspected at a Fiat Dealership

before the summer.

2)

2)

The air conditioning system uses R134a

or R1234yf refrigerant compatible with the

regulations in force in the countries where

the vehicle is sold. When charging, only

use the gas indicated on the dedicated

plate in the engine compartment . The

use of other coolants affects the efficiency

and condition of the system. The lubricant

used for the compressor is also strictly

linked to the type of cooling gas, please

refer to a Fiat Dealership.

ELECTRIC WINDOWS

ELECTRIC FRONT

WINDOWS

(for versions/markets, where provided)
Buttons fig. 54 are located on the

driver's door panel to control the

following functions with the key on:
(A): Opening/closing of left-hand

window
(B): Opening/closing of right-hand

window
Push button (A) or (B) to open the

appropriate window.
Lift button (A) or (B) to close the

appropriate window.
When one of the two buttons is

pressed briefly, the window moves in

stages; if the button is held down,

"continuous automatic" operation is

activated both for closing and opening.

Press button (A) or (B) again to stop the

window in its current position.
The electric windows are fitted with a

security system (for versions/markets,

where provided) that can detect the

presence of an obstacle whilst the

window is closing; when this happens,

the system kicks in and the movement

of the glass is immediately reversed.

54

F0T0044

WARNING If the anti-crushing function

(for versions/markets, where provided)

is activated 5 times in only 1 minute,

the system will automatically enter

“recovery” mode (self-protection). This

condition is apparent from the window

closing in stages. If this occurs, restore

the system as follows:

open the windows;

or

turn the ignition key to the STOP

position and then to MAR.
If no malfunction is present, the

window returns to its normal operation

automatically.

WARNING With the ignition key in

the STOP position or extracted, the

electric windows remain activated for

about 2 minutes and are deactivated

 KNOWING YOUR VEHICLE

42

immediately when one of the doors is

opened.

23)

MANUAL FRONT

WINDOWS

On some versions, the front windows

are opened and closed manually.
Wind the handle to open/close.

23)

Improper use of the electric windows

can be dangerous. Before and during

operation, always check that nobody is

exposed to the risk of being injured either

directly by the moving window or through

objects getting caught or hit by it. When

leaving the vehicle, always remove the key

from the ignition switch to avoid the risk of

injury to anyone remaining in the vehicle

due to accidental operation of the electric

windows.

BONNET

OPENING

Proceed as follows:

55

F0T0045

pull the lever (A) fig. 55 in the

direction indicated by the arrow;

operate the lever (B) fig. 56 and lift

the bonnet;

56

F0T0067

lift the bonnet;

lift the engine bonnet (A) fig. 57

supporting lever it until it clicks;

57

F0T0216

24)

CLOSING

Proceed as follows:

58

F0T0283

lift the bonnet with one hand and

pull the device (A) fig. 58 yourself while

lowering the lever (B);

lower the bonnet to approximately

20 centimetres from the engine

compartment and let it drop. Make

sure that the bonnet is completely

closed and not only fastened by the

locking device by trying to open it. If it
