GRAPHICAL INDEX

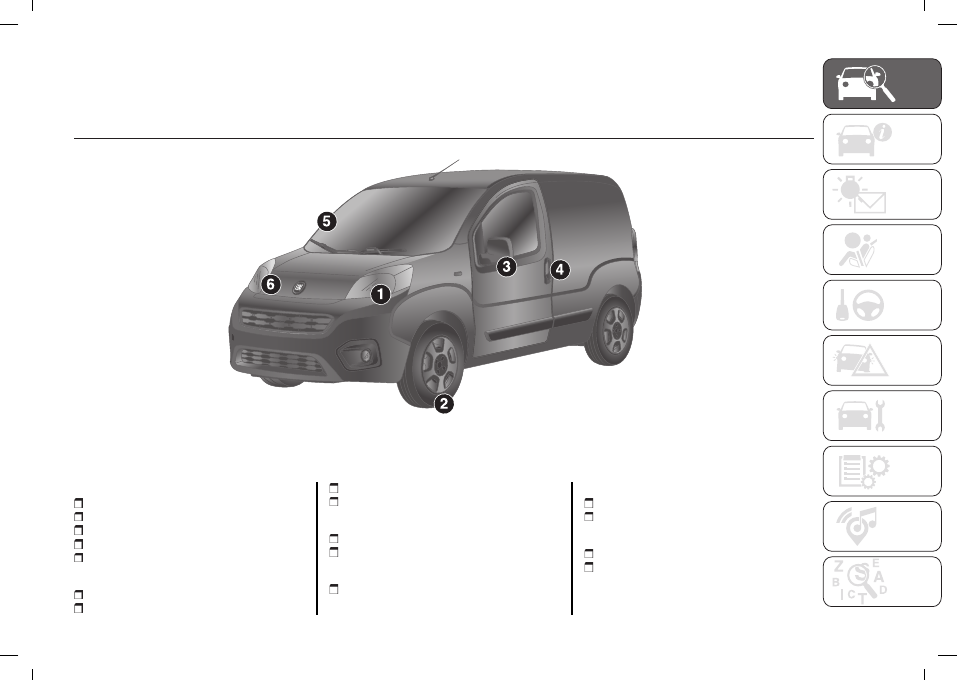

FRONT VIEW - FIORINO

1

F0T0937

1

HEADLIGHTS

Bulb types . . . . . . . . . . . . . .

153

Side/tail lights . . . . . . . . . . . . .

30

Dipped beam headlights . . . . .

30

Main beam headlights . . . . . . .

30

Bulb replacement . . . . . . . . .

155

2

WHEELS

Rims and wheels . . . . . . . . .

210

Tyre pressure . . . . . . . . . . . .

210

Changing a wheel . . . . . . . . .

145

Fix&Go tyre repair kit . . . . . . .

149

3

DOOR MIRRORS

Adjustment . . . . . . . . . . . . . .

29

Folding . . . . . . . . . . . . . . . . .

29

4

DOORS

Central opening/closing . . . . . .

22

5

WINDSCREEN WIPER

Operation . . . . . . . . . . . . . . .

34

Blade replacement . . . . . . . .

187

6

ENGINE

Checking levels . . . . . . . . . .

179

Technical specifications . . . . .

200

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 GRAPHICAL INDEX

12

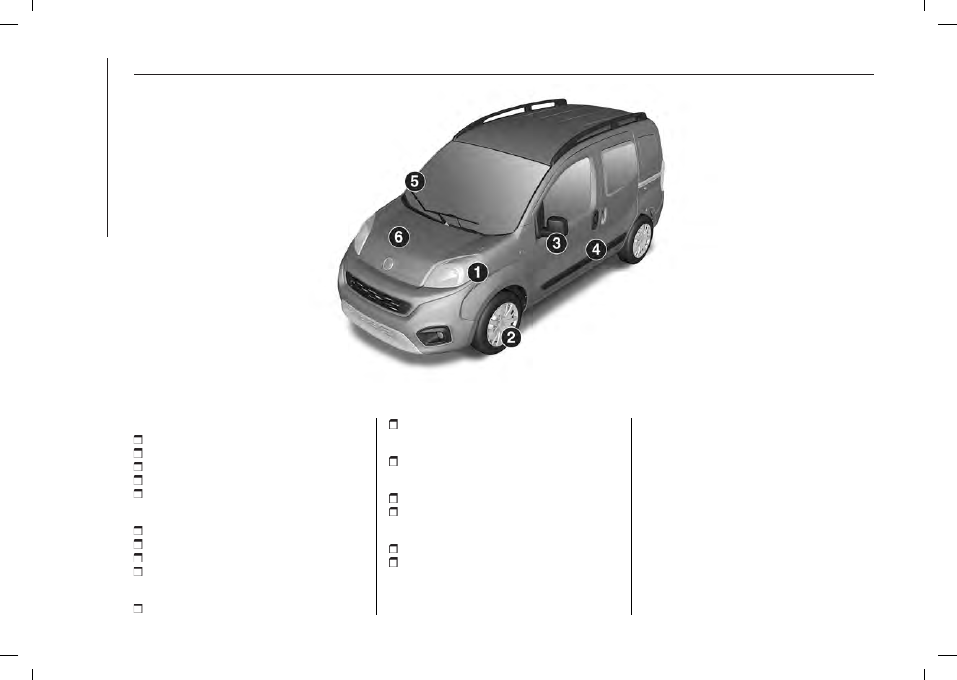

FRONT VIEW - QUBO

2

F0T0941

1

HEADLIGHTS

Bulb types . . . . . . . . . . . . . .

153

Side/tail lights . . . . . . . . . . . . .

30

Dipped beam headlights . . . . .

30

Main beam headlights . . . . . . .

30

Bulb replacement . . . . . . . . .

155

2

WHEELS

Rims and wheels . . . . . . . . .

210

Tyre pressure . . . . . . . . . . . .

210

Changing a wheel . . . . . . . . .

145

Fix&Go tyre repair kit . . . . . . .

149

3

DOOR MIRRORS

Adjustment . . . . . . . . . . . . . .

29

Folding . . . . . . . . . . . . . . . . .

29

4

DOORS

Central opening/closing . . . . . .

22

5

WINDSCREEN WIPER

Operation . . . . . . . . . . . . . . .

34

Blade replacement . . . . . . . .

187

6

ENGINE

Checking levels . . . . . . . . . .

179

Technical specifications . . . . .

200

-------------------------------------------------------------------------------------------------------------------------------------------------------------

13

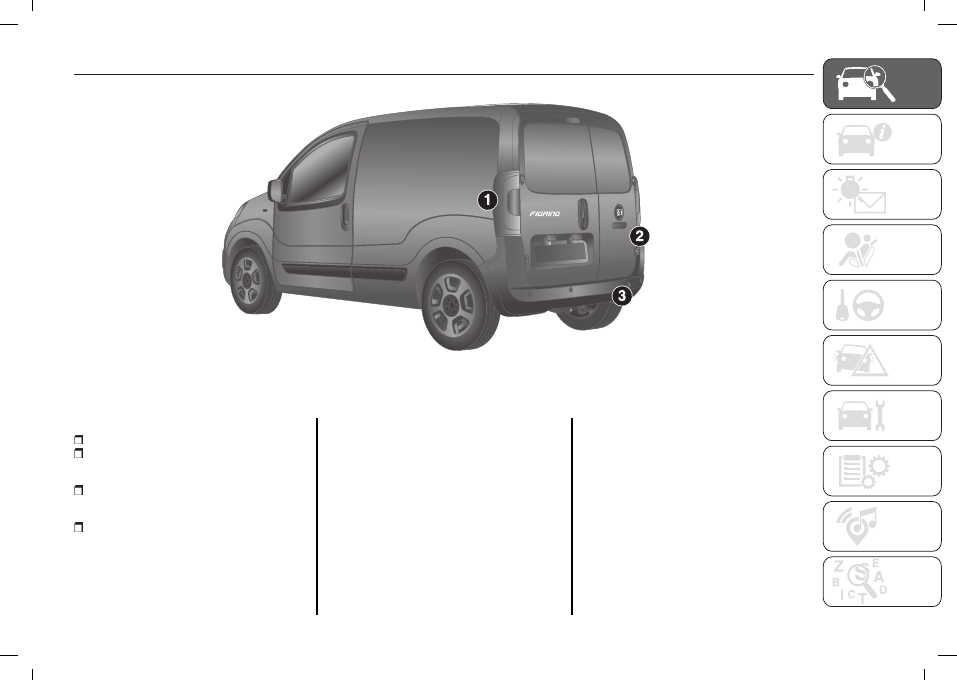

REAR VIEW - FIORINO

3

F0T0938

1

REAR LIGHTS

Bulb types . . . . . . . . . . . . . .

153

Bulb replacement . . . . . . . . .

155

2

LOAD COMPARTMENT

Opening/closing . . . . . . . . . . .

22

3

PARKING SENSORS

Operation . . . . . . . . . . . . . .

134

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 GRAPHICAL INDEX

14

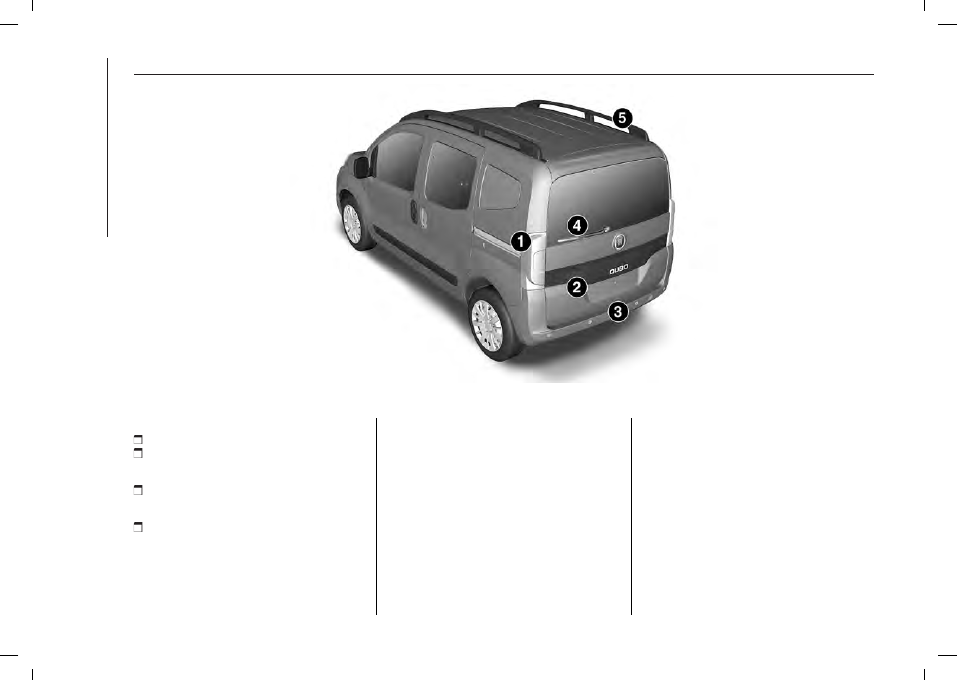

REAR VIEW - QUBO

4

F0T0942

1

REAR LIGHTS

Bulb types . . . . . . . . . . . . . .

153

Bulb replacement . . . . . . . . .

155

2

LOAD COMPARTMENT

Opening/closing . . . . . . . . . . .

22

3

PARKING SENSORS

Operation . . . . . . . . . . . . . .

134

-------------------------------------------------------------------------------------------------------------------------------------------------------------

15

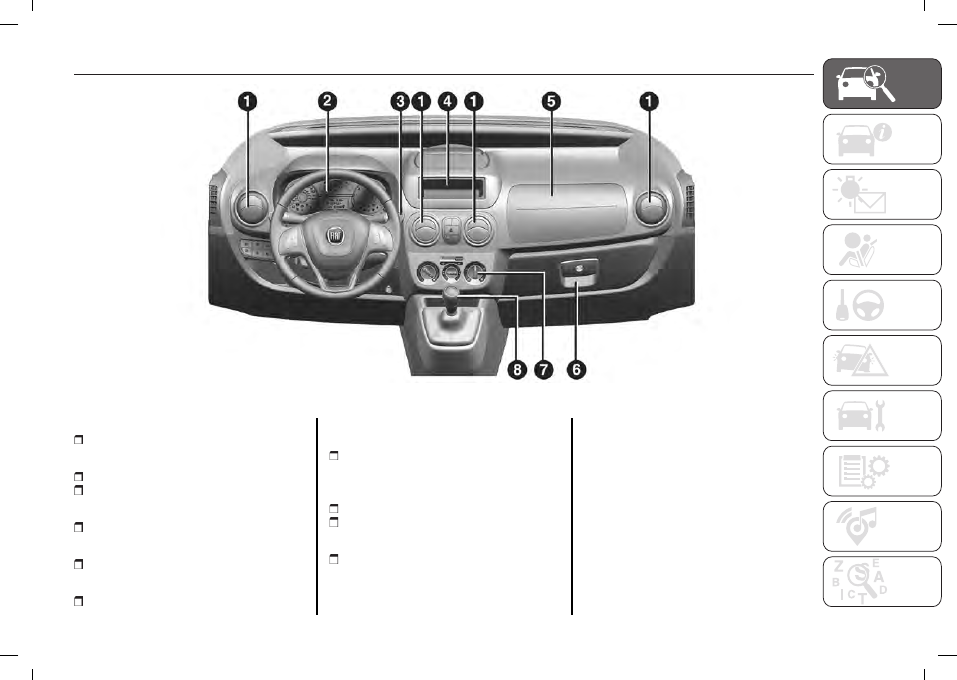

DASHBOARD

5

F0T0939

1

AIR VENTS

Vents . . . . . . . . . . . . . . . . . .

37

2

INSTRUMENT PANEL

Instrument panel features . . . . .

64

Warning lights . . . . . . . . . . . .

81

3

RIGHT STALK

Window washing . . . . . . . . . .

34

4

MULTIMEDIA

Radio . . . . . . . . . . . . . . . . .

229

5

PASSENGER'S FRONT AIRBAG

Front airbag . . . . . . . . . . . . .

122

6

STORAGE COMPARTMENT /

GLOVE BOX

Interior fittings . . . . . . . . . . . .

52

7

HEATER / CLIMATE CONTROL

SYSTEM

Heating and ventilation . . . . . . .

37

Manual climate control system .

39

8

GEAR LEVER

Manual transmission

operation . . . . . . . . . . . . . . .

132

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 GRAPHICAL INDEX

16

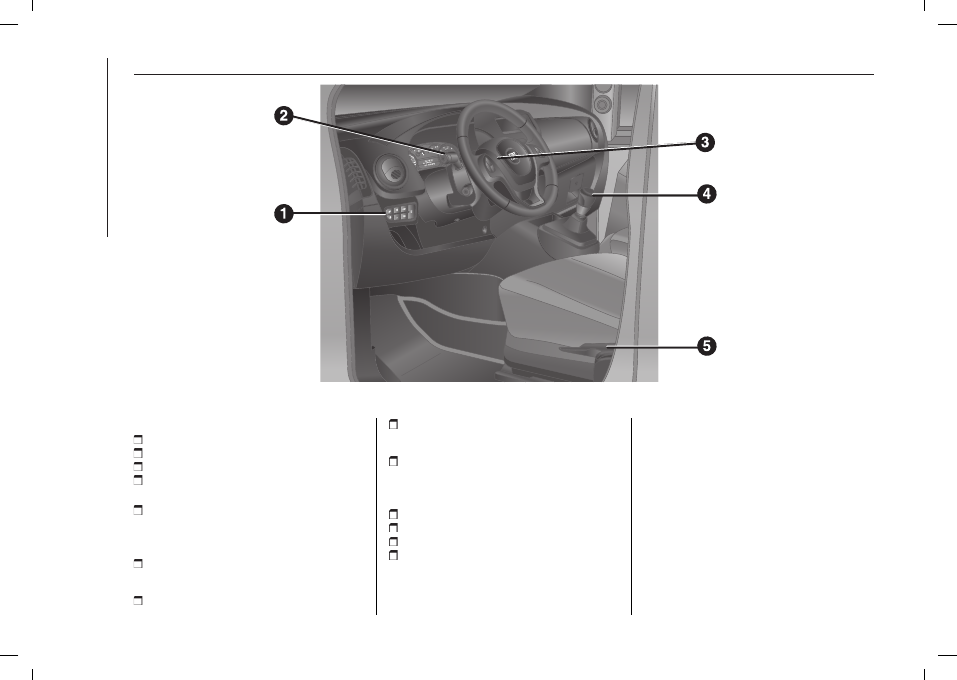

VEHICLE INTERIOR

6

F0T0940

1

CONTROL TRIM

Fog lights . . . . . . . . . . . . . . .

30

Rear fog lights . . . . . . . . . . . .

30

Headlight adj. . . . . . . . . . . . . .

30

Control buttons (versions with digital

display) . . . . . . . . . . . . . . . . .

69

Control buttons (versions with

multifunction display) . . . . . . . .

72

2

LEFT STALK

Exterior lights . . . . . . . . . . . . .

30

3

STEERING WHEEL

Adjustment . . . . . . . . . . . . . .

28

Front airbag driver's side . . . .

122

4

GEAR LEVER

Manual transmission

operation . . . . . . . . . . . . . . .

132

5

SEATS

Adjustments . . . . . . . . . . . . . .

26

Driver seat adjustments . . . . . .

26

Passenger seat adjustments . . .

26

Rear seat access . . . . . . . . . .

26

-------------------------------------------------------------------------------------------------------------------------------------------------------------

17

KNOWING YOUR VEHICLE

In-depth knowledge of your new

vehicle starts here.
The handbook you are reading will tell

you how things are done, and how it

works in a simple, direct way.
That’s why we advise you to read it

seated comfortably on board, so that

you can see what is described here for

yourself.

THE KEYS................................... 18
IGNITION DEVICE ........................ 20
THE FIAT CODE SYSTEM ............. 20
ALARM SYSTEM.......................... 21
DOORS ...................................... 22
SEATS........................................ 26
HEAD RESTRAINTS ..................... 27
STEERING WHEEL....................... 28
REAR-VIEW MIRRORS ................. 29
EXTERNAL LIGHTS ...................... 30
INTERIOR LIGHTS........................ 32
WINDOW WASHING .................... 34
HEATING AND VENTILATION

SYSTEM ..................................... 36
HEATING AND VENTILATION ........ 37
MANUAL CLIMATE CONTROL

SYSTEM ..................................... 39
ELECTRIC WINDOWS .................. 41
BONNET..................................... 42
PARTITIONS................................ 43
BOOT......................................... 45
INTERIOR FITTINGS ..................... 52
ROOF RACK/SKI RACK ................ 54
VERSION WITH METHANE

SYSTEM (Natural Power) ............... 55
PROTECTING THE

ENVIRONMENT ........................... 61

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 KNOWING YOUR VEHICLE

18

THE KEYS

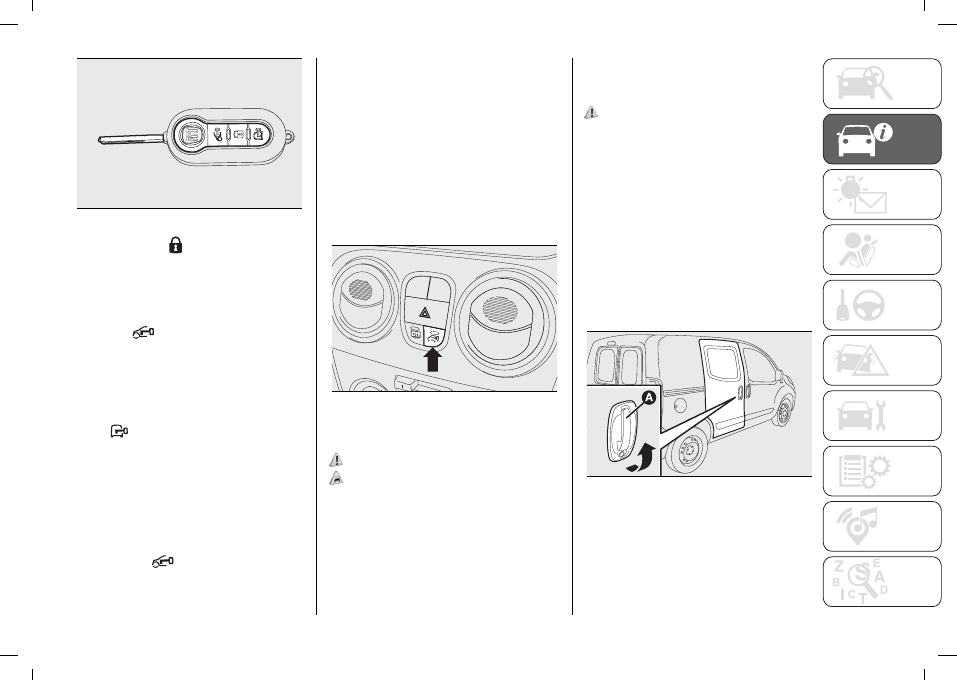

KEY WITH REMOTE

CONTROL

(for versions/markets, where provided)

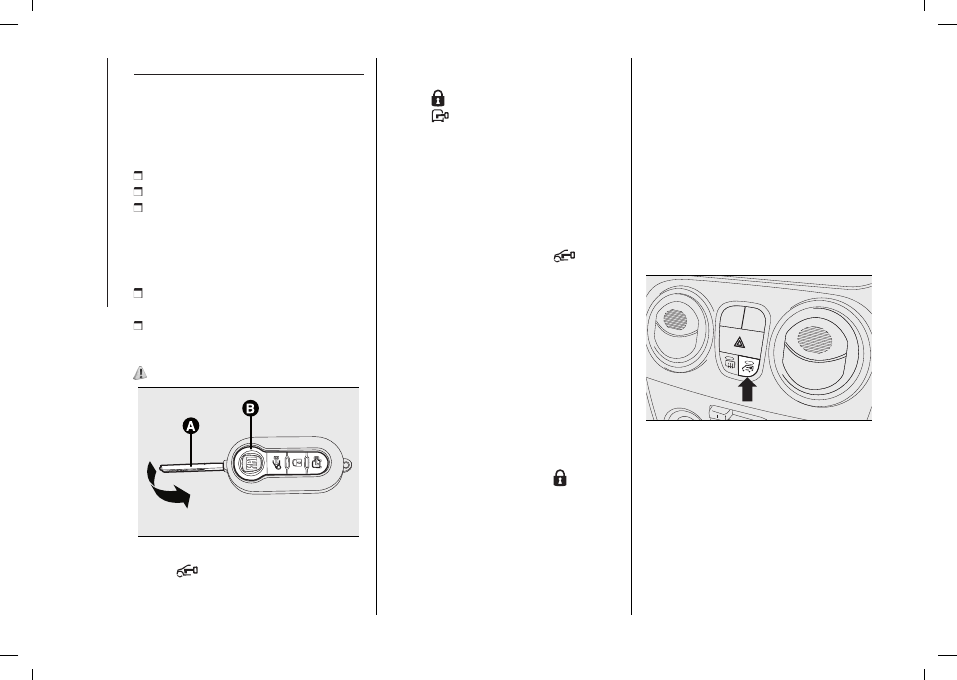

The metal insert (A) fig. 7 is retractable

and operates:

the ignition device;

the door lock;

opening/closing the fuel cap.

To extract the metal insert, press the

button (B) fig. 7.
To retract it in the grip, proceed as

follows:

hold down button (B) and turn the

metal insert (A);

release button (B) and turn the metal

insert (A) completely until the locking

click is heard to ensure correct closure.

1)

7

F0T0952

Button

unlocks all the doors

(including the tailgate, the rear swing

doors and the sliding side doors for

versions/markets where provided).
Button

locks all the doors.

Button

unlocks the boot, the rear

swing doors and the sliding side doors

(depending on the version).
When unlocking the doors, the ceiling

light will come on for a preset time.

Opening the windows with the

remote control

(for versions/markets, where provided)
Hold the button (on the key)

pressed for more than 3 seconds

to open the windows. Keep the

button pressed to open the

windows completely; if the pressure

is suspended, the windows will

immediately stop in their current

position. The same type of opening is

also possible by operating the pawl of

the front door handles.

Closing the windows with the

remote control

(for versions/markets, where provided)
Hold the button (on the key)

pressed

for more than 3 seconds to close

the windows. To close the windows

completely, keep the button pressed;

if the pressure is suspended, the

windows will immediately stop in their

current position. The same type of

closing is also possible by operating

the pawl of the front door handles.

WARNING During this operation the

window ant-crush safety system is

inhibited.

Unlocking/locking the load

compartment from inside the

vehicle (Fiorino Cargo version)

Press the button fig. 8 (Fiorino

Cargo version) to unlock the load

compartment (rear swing doors/boot

and sliding side doors) from the inside.

Press again to lock all doors of the

vehicle.

8

F0T0322

-------------------------------------------------------------------------------------------------------------------------------------------------------------

19

Changing battery - key with remote

control

9

F0T0956

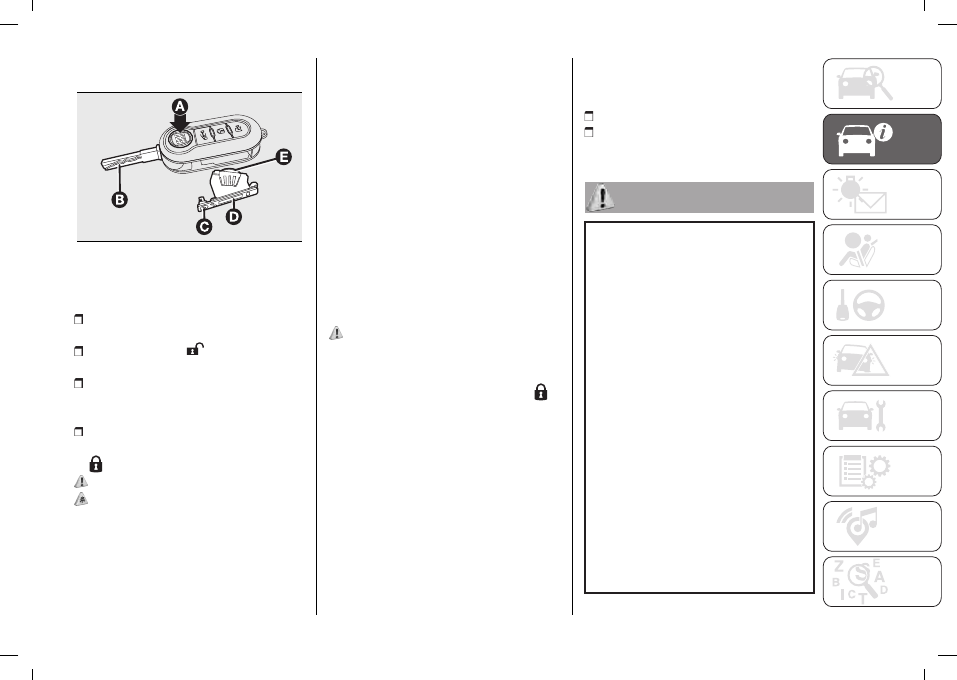

To replace the battery, proceed as

follows fig. 9:

press button (A) and open the metal

insert (B);

turn screw (C) to

using a fine bit

screwdriver;

take out the battery case (D) and

replace the battery (E) making sure that

polarities are correct;

refit the battery holder (D) inside the

key and lock it turning the screw to (C)
to .

2)

1)

REQUEST FOR

ADDITIONAL REMOTE

CONTROLS

The system can recognise up to 8

keys with incorporated remote control.

Should a new remote control be

necessary, contact a Fiat Dealership,

taking a personal identity document

and the vehicle ownership documents

with you.

DEAD LOCK DEVICE

(for versions/markets, where provided)
This security device prevents the

opening of the doors from inside the

passenger compartment if there has

been a break-in attempt (e.g. a window

has been broken).
The dead lock device therefore offers

the best possible protection against

break in attempts. We recommend

engaging it whenever the vehicle is

parked and left unattended.

3) 4)

Activating the device

The system is automatically enabled
on all the doors by pressing button

twice on the key with remote control.
The direction indicators flash twice to

let you know that the device is active.
If one or more of the doors is not

perfectly shut, the dead lock device

will not be activated, thus preventing

a person getting into the car through

the open door and, on shutting, it,

remaining stuck inside the passenger

compartment.

Deactivating the device

The system is disabled automatically on

every door in the following cases:

by unlocking the doors;

by turning the ignition key to the

MAR position.

1)

Button (B) should only be pressed when

the key is away from the body, in particular

from the eyes and from objects that can

be spoilt (e.g. clothes). Do not leave the

key unattended to avoid the button being

accidentally pressed while it is being

handled, e.g. by a child.

2)

Do not swallow the battery. Danger of

chemical burns. The keys contain a small

battery. If the battery is swallowed, it can

cause severe internal burns in just 2 hours

and cause death. Keep new and used

batteries out of the reach of children. If

the battery compartment does not close

securely, discontinue use of the product

and keep it out of reach of children. If you

believe that batteries may have been

swallowed or inserted inside the body,

seek medical attention immediately. The

emergency key (where provided) must be

immediately inserted into the electronic key

to prevent easy access to the battery.

3)

Once the safe lock system is engaged

it is impossible to open the doors from

inside the vehicle. Before engaging the

system please therefore check that there is

no one left on board.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 KNOWING YOUR VEHICLE

20

4)

If the remote control battery is flat, the

system can be engaged by inserting the

metal key in the door lock as described

previously: in this case, the device only

remains active for the rear doors.

1)

Used batteries are harmful to the

environment. You can dispose of them

either in the correct containers as

specified by law or by taking them to a

Fiat Dealership, which will deal with their

disposal.

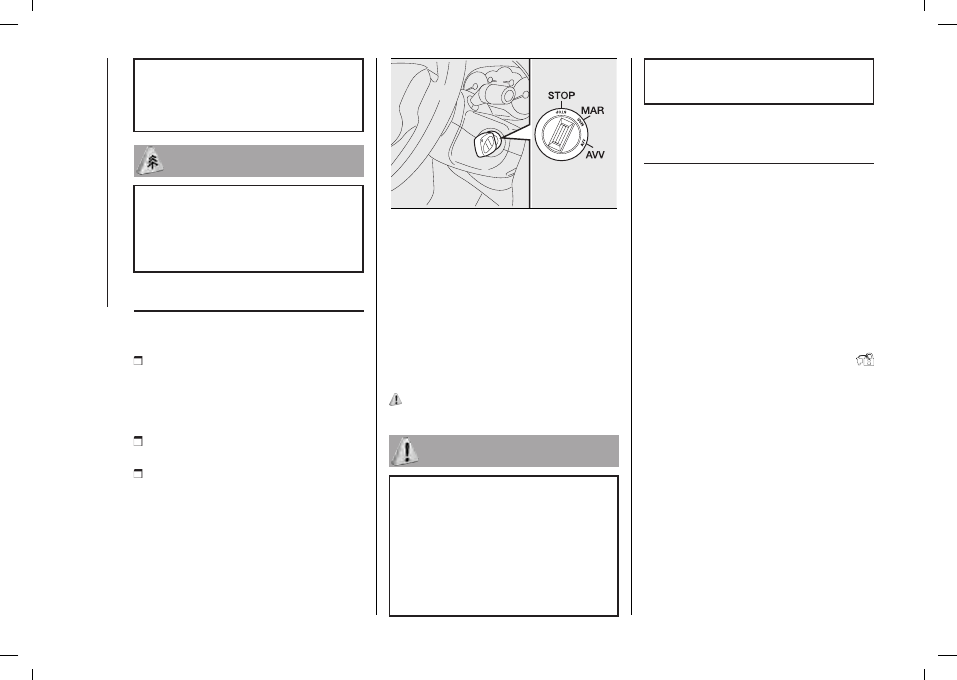

IGNITION DEVICE

The key can be turned to 3 different

positions fig. 10:

STOP: engine off, key can be

removed, steering column locked.

Some electrical devices (e.g. car radio,

central door locking system, alarm,

etc.) can work.

MAR: driving position. All electric

devices can operate.

AVV: engine starting. The ignition

device is fitted with a safety system that

requires the ignition key to be turned

back to STOP if the engine does not

start, before the starting operation can

be repeated.

10

F0T0039

STEERING COLUMN

LOCK

Activation

When the device is at STOP, remove

the key and turn the steering wheel

until it locks.

Deactivation

Move the steering wheel slightly as you

turn the ignition key to MAR-ON.

5)

5)

Never extract the key while the vehicle

is moving. The steering wheel will

automatically lock as soon as it is turned.

This also applies to cases in which the

vehicle is towed. It is absolutely forbidden

to carry out any aftermarket operation

involving steering system or steering

column modifications (e.g. installation of

anti-theft device) that could adversely

affect performance, invalidate the

warranty, cause serious safety problems

and also result in the vehicle not meeting

type-approval requirements.

THE FIAT CODE

SYSTEM

This is an electrical engine locking

system which increases protection

against attempted theft of the vehicle.

It is automatically activated when the

ignition key is removed.

Each time the vehicle is started turning

the ignition key to MAR, the Fiat CODE

system control unit sends a recognition

code to the engine control module to

deactivate the immobiliser.

If, during ignition, the code is not
correctly recognized, a warning light

is lit on the instrument panel.

In this case, turn the key to STOP

and then back to MAR; if the lock

continues, try with the other keys

provided with the vehicle. Contact a

Fiat Dealership if you still cannot start

the engine.

WARNING Each key has its own code

which must be stored by the system's

control unit. Contact a Fiat Dealership

to have new keys (up to 8) stored with

a code.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

21

Activation of

warning

light while driving

If the

warning light (or symbol in

the display) comes on, this means that

the system is running a self-diagnosis

test (caused, for example, by a voltage

drop). When you stop for the first time,

turn the key to STOP and then to MAR:
the warning light

will not light up if

no faults are detected.

If the warning light

(or symbol

on the display) stays on, repeat the

procedure described above leaving

the key at STOP for longer than 30

seconds. If the problem persists,

contact the Fiat Dealership.

The code is not recognised if the

warning light

(or symbol on the

display) stays on. In this case, turn the

key to STOP and then to MAR; if it is

still locked, try again with the other

keys that come with the vehicle. If you

still cannot start the engine, perform

the emergency start procedure (see

chapter “In an emergency”) and then

contact the Fiat Dealership.

1)

1)

The electronic components inside

the key may be damaged if the key is

subjected to strong shocks.

ALARM SYSTEM

(for versions/markets, where provided)

The alarm, in addition to all the

previously described remote control

functions, is controlled by the receiver

located under the dashboard near the

fuse box.

ALARM ACTIVATION

The alarm goes off in the following

cases:

unauthorised opening of a door, the

bonnet, the tailgate or a sliding side

door (if present) (perimeter protection)

unauthorized operation of the starting

device (key turned on using a key that

is not enabled)

cutting of the battery leads;

movement inside the passenger

compartment (volumetric protection);

anomalous lifting/tilting of the vehicle.

Depending on the market, the

activation of the alarm causes the

activation of the siren and the direction

indicators (for about 26 seconds).

Alarm tripping and the number of

cycles depend on the sales market.
There is a maximum number of

acoustic/visual cycles. When this is

reached the system returns to normal

operation.
Volumetric and antilifting protections

are disabled by pressing the control

button installed on the front dashboard

(see paragraph "Antilift protections).

WARNING The engine stop function is

guaranteed by the Fiat CODE, which

is automatically activated when the

ignition key is extracted from the

ignition switch.

TURNING THE ALARM ON

With the doors and bonnet closed and

the ignition key either turned to STOP

or removed, point the key with the

remote control towards the vehicle and

press and release button .
With the exception of some markets,

the system emits an acoustic signal

("beep") and activates door locking.
A self-diagnostic stage precedes the

turning on of the alarm: if a fault is

detected, the system produces another

acoustic signal after approximately 4

seconds from switch-on.
In this case switch off the alarm

by pressing

, check that all the

doors, bonnet and tailgate are closed

correctly; then switch the alarm back
on by pressing .
If a door or the bonnet is not properly

shut, it will be excluded from the testing

by the alarm system.
A fault has occurred in system

operation if the alarm produces an

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 KNOWING YOUR VEHICLE

22

acoustic signal even when the doors,

bonnet and boot are correctly closed.

Contact a Fiat Dealership.

WARNING The alarm does not come

on when the central locking is activated

using the metal insert in the key.

WARNING The alarm is adapted to

meet requirements in various countries.

TURNING THE ALARM

OFF

Press button

on the key with the

remote control.
The following operations are performed

(excluding some markets):

direction indicators flash twice;

two brief acoustic signals ("beeps");

doors are unlocked.

WARNING The alarm is not turned off

using the door are opened using the

metal insert in the key.

VOLUMETRIC/ ANTI-LIFT

PROTECTION

The side windows must be completely

closed for correct operation of the

protection.
If necessary, the function can be turned

off (if, for example, you are leaving a

pet in the car) by pressing button (A)

fig. 11 on the front courtesy light before

activating turning the alarm on.
When the function is disabled, this is

indicated by the LED on the button

flashing for several seconds. Any

disabling of the volume sensing/anti-lift

protection must be repeated each time

the instrument panel is switched off.

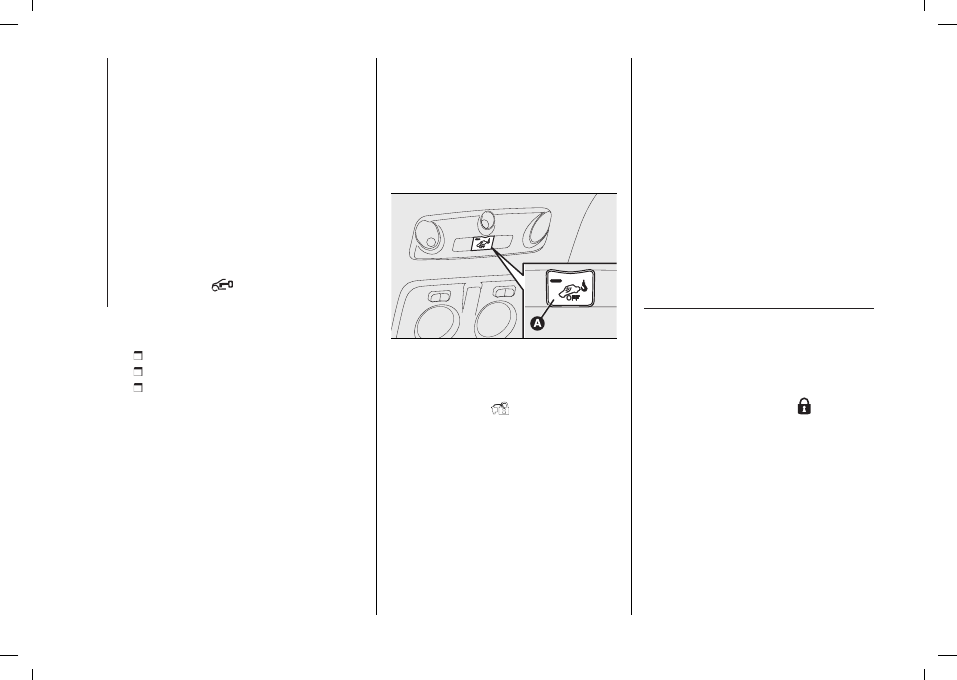

11

F0T0159

BREAK IN ATTEMPT

INDICATION

The warning light

comes on or the

symbol appears on the display with

a specific message when the panel

lights up according to vehicle version

to indicate a break-in attempt (see

the "Warning lights and messages"

paragraph in "Knowing the instrument

panel").

DISARMING THE ALARM

To permanently disable the alarm (e.g.

during a long storage), simply lock

the vehicle by turning the metal insert

of the key with remote control in the

lock. In this case, the car will not be

protected by the alarm system, while

the engine immobiliser function is

ensured by the Fiat CODE system,

which is automatically activated when

the key is removed from the ignition

switch.

WARNING If the batteries in the

remote control key are run down or if

the system is faulty, the key must be

inserted in the ignition and turned to

the ON position to switch the alarm off.

DOORS

DOOR CENTRAL

LOCKING/UNLOCKING

Door locking from the outside

The doors will only be locked if all

doors are shut. If one or more of the

doors is open after button

is pressed

on the remote control fig. 12, the

direction indicators will flash quickly for

around three seconds. You can lock all

the doors by turning the key clockwise

in the driver's door.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

23

12

F0T0954

Pressing button

on the remote

control twice in quick succession to

activate the dead lock device (see the

"Dead lock device" paragraph).

Door unlocking from the outside

Press the

button shortly to

remotely unlock only the front doors

(Fiorino Cargo version) or all doors, to

turn on the front ceiling lights for a

limited period and to double flash the

direction indicators.
Press

button and hold it pressed to

remotely unlock the load compartment

(Fiorino Cargo version) or the tailgate,

to turn on the rear ceiling lights for

a limited period and to double flash

the direction indicators. Turn the key

anticlockwise in the driver's door to

unlock the front doors only.
Press button

briefly to unlock all

the doors (Combi version), switch

on the ceiling lights temporarily and

double-flash the direction indicators.

Turn the key anticlockwise in the

driver's door to unlock all the doors.

Unlocking the load compartment

from inside the vehicle (Cargo

version)

Press the button fig. 13 (Cargo version)

to unlock or lock the load compartment

(rear swing doors and sliding side

doors) from the inside. Press again to

lock all doors of the vehicle.

13

F0T0322

SLIDING SIDE DOORS

(for versions/markets, where provided)

6) 7)

2)

The sliding side door is fitted with a

spring-loaded latch that stops the door

from opening any further. To lock it,

simply push the door as far as it will go;

to unlock it, pull forward firmly.

In any case, make sure that the door

is correctly attached to the device that

holds it fully open.

8) 9)

Opening/closing from the outside

Opening: turn the key in the lock and

pull handle (A) fig. 14 (Fiorino version)

or fig. 15 (Qubo version) in the direction

shown by the arrow, then slide the

door towards the rear of the vehicle

until it locks into place and can go no

further.
Closing: push the handle (A) fig. 14,

fig. 15 towards the front of the vehicle.

Turn the key with metal insert in the

closing direction.

14

F0T0136

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 KNOWING YOUR VEHICLE

24

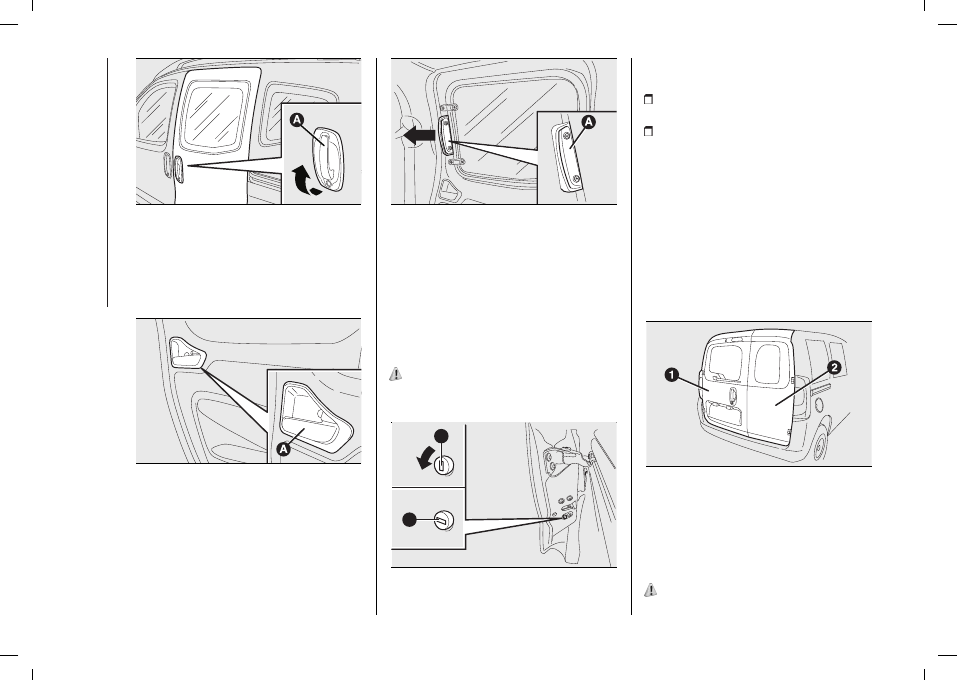

15

F0T0209

Opening/closing from the inside

(Fiorino Combi versions)

Opening: pull lever (A) fig. 16 and slide

the door towards the rear of the vehicle

until it can go no further.

16

F0T0137

To close: Use the handle (A) fig. 17 to

close the sliding side door, sliding it

towards the front of the vehicle.

17

F0T0197

Opening/closing from the inside

(Fiorino Cargo versions)

WARNING The rear sliding side door

has no internal opening handle. If

necessary, use device (A) fig. 22 of the

rear double swing door.

CHILD SAFETY DEVICE

10)

This system prevents opening the

sliding side doors from the inside.

1

2

18

F0T0138

The device can be engaged only with

the sliding side door open fig. 18:

(1) position - device engaged (door

locked);

position (2) - device not engaged

(door may be opened from the inside).
The device remains engaged even if the

doors are electrically unlocked.

DOUBLE REAR WING

DOORS

(for versions/markets, where provided)
The double rear swing doors fig. 19 are

fitted with a spring-loaded system that

stops them when they have opened to

an angle of approximately 90 degrees.

19

F0T0139

To open them wider to an angle of 180

degrees, push the locking device (A)

fig. 20 (one on each side) as shown in

the diagram and simultaneously open

the doors.

11)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

25

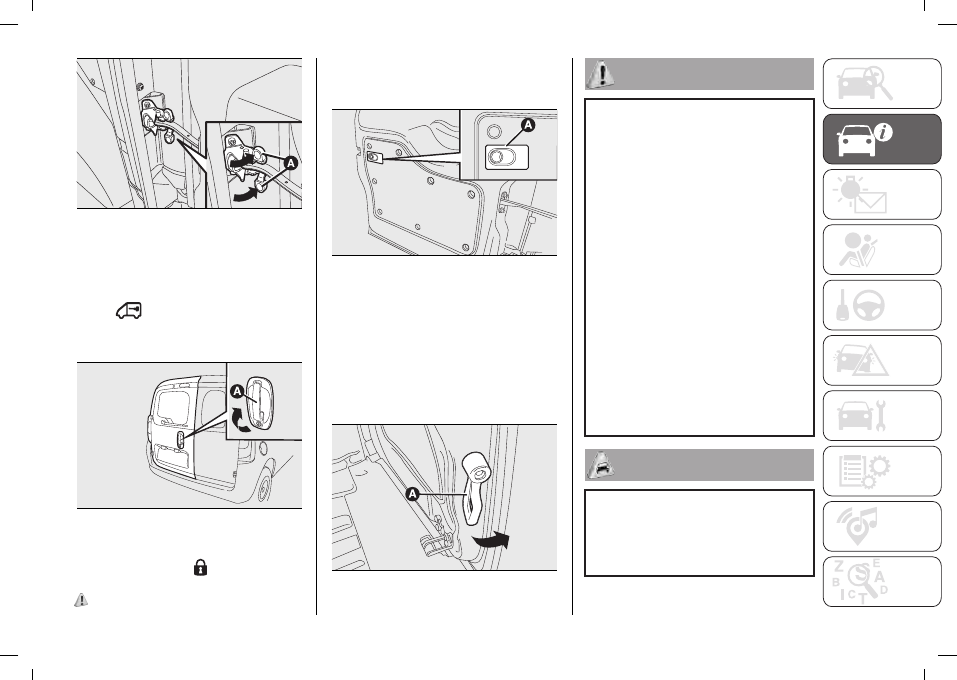

20

F0T0375

Opening/closing the first swing

door from the outside

To open the door, turn the metallic

insert of the key in the lock or press
button

on the remote control

and then pull handle (A) fig. 21 in the

direction of the arrow.

21

F0T0140

To close the door, turn the key in the
lock or press button

on the remote

control.

12)

Emergency opening of the first

swing door from the inside

From inside, use device (A) fig. 22.

22

F0T0060

Opening the second swing door

After having opened the first door, pull

handle (A) fig. 23 in the direction shown

by the arrow.

WARNING Pull handle (A) fig. 23 in the

direction of the arrow only.

23

F0T0142

6)

Before opening a door, ensure that you

can do it in conditions of safety.

7)

The right sliding side door cannot be

opened with the fuel flap open during

refuelling.

8)

Do not leave the sliding side door open

when the vehicle is parked on a gradient.

A knock could release the latch leaving the

door free to move forward.

9)

Before leaving the vehicle parked with

sliding doors open, always check that the

latch is engaged.

10)

Always use this device when carrying

children.

11)

This spring loaded system has

activation forces that were designed for

optimum comfort. Accidental knocks

or a strong gust of wind may release

the springs and let the doors close

spontaneously.

12)

When closing, shut the right hand door

(2) fig. 19 fully before you close the left

hand door (1) fig. 19. Never shut the two

doors at the same time.

2)

Make sure that the right sliding side

door is all closed before refuelling to

prevent damage to the door and to the

sliding locking system with fuel filler

cap open, activated during refuelling

operations.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

 KNOWING YOUR VEHICLE

26

SEATS

13)

FRONT SEATS

B

D

C

A

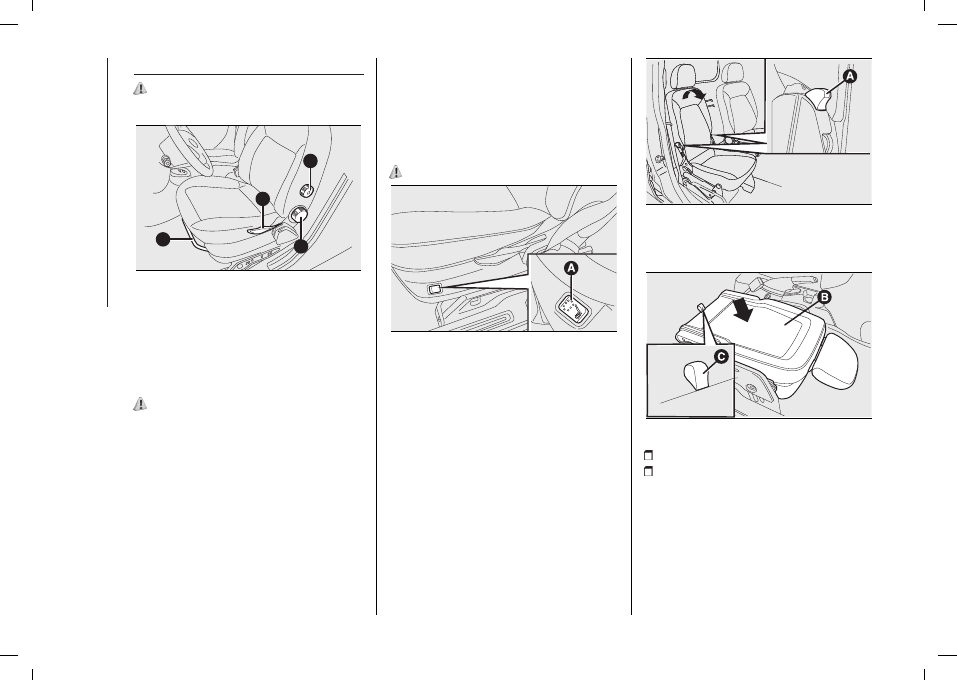

24

F0T0153

Lengthwise adjustment

Lift lever (A) fig. 24 and push the seat

forwards or backwards: in the driving

position, you should be able to rest

your arms on the rim of the steering

wheel.

14)

Backrest angle adjustment

Turn knob (B) fig. 24.

Driver seat height adjustment

(for versions/markets, where provided)
Operate lever (C) fig. 24 to lift or lower

the rear part of the cushion to achieve

the most comfortable driving position.

WARNING Adjustment must be carried

out only when seated in the relevant

seat.

Driver seat lumbar adjustment

(for versions/markets, where provided)
Turn knob (D) fig. 24 to adjust the

backrest support.

Heated seats

(for versions/markets, where provided)

15)

25

F0T0205

With the key turned to MAR, press

button (A) fig. 25 to switch the function

on/off.
When the function is enabled, the LED

on the button turns on.

FOLDAWAY PASSENGER

SEAT

(for versions/markets, where provided)

26

F0T0235

The passenger seat can be folded

away on some versions.

WARNING Move the seat only when

there are no rear passengers.

Seat folding

To fold the seat, proceed as follows:

27

F0T0457

open the passenger side door;

pull lever (A) fig. 26 and fold the

backrest forwards in the direction

indicated by the arrow;

-------------------------------------------------------------------------------------------------------------------------------------------------------------

















Content      ..      1       2         ..





///////////////////////////////////////
