 MULTIMEDIA

184

Summary table of display buttons

 

Button

Functions

Mode

Radio

Access to the Radio mode

Press button

Media

Source selection: USB,

Bluetooth®

Press button

Phone

Phone data display

Press button

Uconnect™

Access the additional functions (e.g. Compass display,

Uconnect™ LIVE

services)

Press button

Nav(*)

Access to the navigation function

Press button

Settings

Access the settings menu

Press button

Trip

Access to the Trip menu

Press button

(*)

Uconnect™ 7" HD Nav LIVE

versions only

185

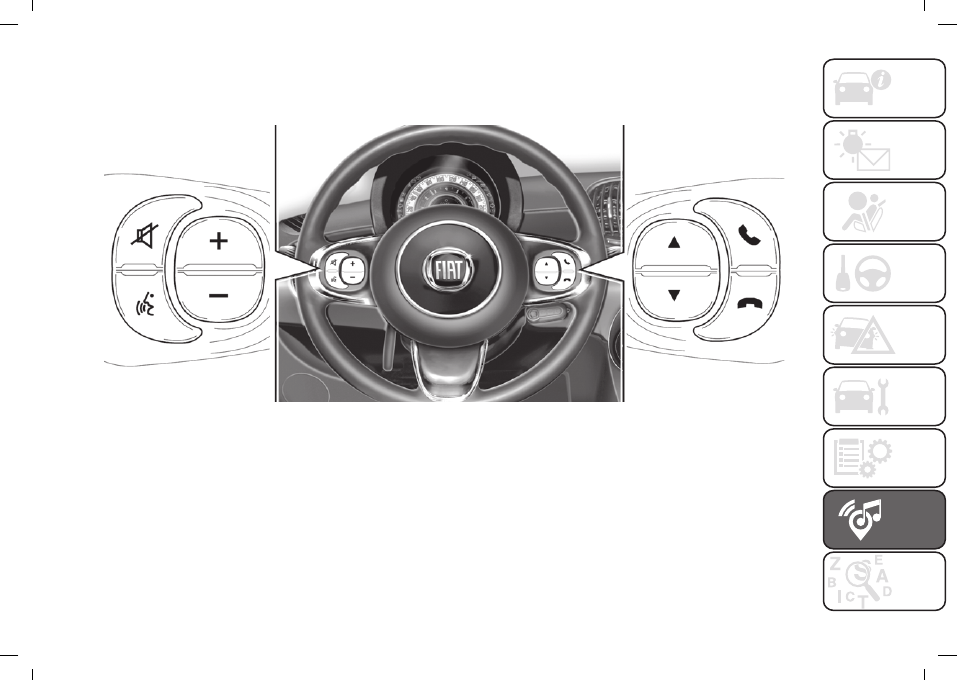

Controls on the steering wheel

The controls for the main system functions are present on the steering wheel to make control easier. The activation of the

function selected is controlled, in some cases, by how long the button is pressed (short or long press) as described in the table

below.

151

F0S0622

 MULTIMEDIA

186

Controls on steering wheel summary table

 

Buttons

Interaction

Acceptance of incoming call

Answering the second incoming call and putting the active call on hold

Last 10 calls list on the instrument panel (with call browsing active and phone paired only)

Activation of voice recognition

Interruption of the voice message in order to give a new voice command

Interruption of voice recognition

Long press: interaction with Siri, Apple CarPlay and Android Auto

Rejection of incoming call

Ending of call in progress

Exit the display on the instrument panel of the last calls (only with call browsing active)

Short press (Radio mode): selection of next/previous station

Long press (Radio mode): scan higher/lower frequencies until released

Short press (USB,

Bluetooth®

mode): selection of previous/next track

Long press (USB,

Bluetooth®

mode): fast forward/rewind until released

Short press (phone mode): selection of next/previous call (only with call browsing active)

+/-

Short press: volume increase/decrease in single steps

Long press: volume continuous increase/decrease until released

187

Switching the system

on/off

The system is switched on/off by

pressing the button/knob .
Turn the button/knob clockwise

to increase the radio volume or

anticlockwise to decrease it. The

electronic volume adjustment control

rotates continuously (360

°

) in both

directions, without stop positions.

Radio mode

After the desired radio station is

selected, the following information is

shown on the display:

At the top

: the list of radio stations

stored (preset) is displayed; the station

currently playing is highlighted.

In the middle

: display of the name

of the current radio station and the

buttons for selecting the previous or

next radio station.

On the left:

display of the "AM", "FM”,

“DAB” buttons for selecting the desired

frequency band (reconfigurable button

depending on the selected band: AM,

FM or DAB);

On the right:

display of the following

buttons:

"Info": additional information on the

source being listened to;

“Map": navigation map view (versions

with

Uconnect™ 7" HD Nav LIVE

only).

At the bottom:

display of the following

buttons:

"Browse": list of the radio stations

available;

/

: selecting previous/next

radio station;

“Tune”: manual radio station tuning;

"Audio": access to the "Audio

Settings" screen.

Audio menu

To access the "Audio" menu press the

Audio" button located at the bottom of

the display. The following adjustments

can be carried out using the "Audio"

menu:

“Balance & Fader" (left/right and

front/rear audio balance adjustment);

"Equalizer" (where provided);

“Speed Adj Volume" (speed-

dependent automatic volume control);

"Loudness" (where provided);

“AutoPlay”;

"Auto-On Radio".

Media mode

Press the "Media" button to select the

desired audio source among those

available: USB,

Bluetooth®

.

WARNING Applications used

on portable devices may be not

compatible with the

Uconnect™

system.

After Media mode is selected, the

following information is shown on the

display:

At the top:

information on the track

being played and the following graphic

buttons:

"Repeat": to repeat the track being

played;

"Shuffle": to play the tracks in

random order.

In the middle:

information on the track

being played.

On the left:

display of the following

buttons:

Selected device or audio source;

"Select Source": select the required

audio source.

On the right:

display of the following

buttons:

"Info": additional information on the

track being played;

"Tracks": list of available tracks.

“Map": navigation map view (versions

with

Uconnect™ 7" HD Nav LIVE

only).

At the bottom:

information on the

track being played and the following

graphic buttons:

Active device or audio source;

/

: previous/next track

selection;

: pause track being played;

 MULTIMEDIA

188

"Audio": access to the "Audio

Settings" screen.

Track selection

Use this function to scroll through and

select the tracks on the active device.
The choices available depend on

the device connected. For example,

on a USB device, you can also use

the SCROLL TUNE button/knob to

scroll through the list of artists, genres

and albums available on the device,

depending on the information available

in the tracks.
Turn the SCROLL TUNE button/knob

to select the desired category and then

press the button/knob to confirm the

selection.
NOTE The indexing time of a USB

device can vary depending on the

media inserted (in some cases it can

take a few minutes).
NOTE The

Uconnect™

system may

not support some USB keys: in this

case, it will not automatically switch

from "Radio" mode to "Media" mode. If

the device used does not play, verify its

compatibility by selecting Media mode:

a dedicated message will appear on

the

Uconnect™

system display.

IMPORTANT After using a USB

recharging socket, we recommend

disconnecting the device (smartphone),

always removing the cable from the

vehicle socket first, never from the

device.
NOTE The USB ports handle

data transmission from the Pen

Drive/Smartphone, etc. and slow

recharging of an external device, which

is not guaranteed as it depends on the

device type/brand.

Bluetooth® SOURCE

This mode is activated by pairing a

Bluetooth®

device containing music

tracks with the system.

PAIRING A Bluetooth® AUDIO

DEVICE

To pair a

Bluetooth®

audio device,

proceed as follows:

activate the

Bluetooth®

function on

the device;

press the “Media” button on the

display;

press the "Select Source" button;

select the

Bluetooth®

Media

source;

press the "Add Device" button;

search for “Uconnect” on the

Bluetooth®

audio device (during

pairing, a screen showing the progress

is displayed);

when requested by the audio device,

enter the PIN code shown on the

system display or confirm on the device

the PIN displayed;

if the pairing procedure is completed

successfully, a screen is displayed.

Answer “Yes" to the question to pair

the

Bluetooth®

audio device as

favourite (the device will have priority

over all other devices to be paired

subsequently). If “No” is selected, the

priority is determined according to the

order of connection. The last device

connected will have the highest priority;

an audio device can also be paired

by pressing the "Phone" graphic

button on the display and by selecting

"Settings" or selecting "Phone/

Bluetooth®

” from the "Settings"

menu.

WARNING If the Bluetooth®

connection between mobile phone

and system is lost, consult the mobile

phone handbook.

NOTE When modifying the name-

device in the

Bluetooth®

settings of

the phone (where provided), the Radio

may change the track being played if

the device is connected via USB after

the

Bluetooth®

connection.

After updating the phone software, for

proper operation, it is recommended

to remove the phone from the list of

devices linked to the radio, delete the

previous system pairing also from the

189

list of

Bluetooth®

devices on the

phone and make a new pairing.

USB SOURCE

To activate the USB mode, insert the

corresponding device into the USB port

on the central console. If a USB device

is inserted with the system on, it will

start playing the tracks found on the

device.

TRIP COMPUTER

Press the "Trip" button on the display

to view the car's trip information.
This function consists of “Trip

A” for monitoring the "complete

mission" (journey) of the car and, for

versions/markets where provided,

"Instant info" and "Best average

consumption".
Trip A can be reset (to start a new trip).

PHONE MODE

PHONE MODE ACTIVATION

Press the “Phone” button on the

display to activate the Phone mode.
NOTE To consult the list of mobile

phones and supported functions, visit

the www.driveuconnect.eu website.
Use the buttons on the display to:

dial the phone number (using the

graphic keypad on the display);

display and call the contacts in the

mobile phone phonebook;

display and call contacts from the

registers of previous calls;

pair up to 10 phones/audio device

to make access and connection easier

and quicker;

transfer calls from the system to

the mobile phone and vice versa and

deactivate the microphone audio for

private conversations.
The mobile phone audio is transmitted

through the vehicle’s audio system; the

system automatically mutes the radio

when the Phone function is used.

PAIRING A MOBILE PHONE

IMPORTANT Only perform this

operation with the vehicle stationary

and in safe conditions; this function is

deactivated when the vehicle is moving.

The pairing procedure for a mobile

phone is described below: always

consult the handbook for the mobile

phone in any case. To pair the mobile

phone, proceed as follows:

activate the

Bluetooth®

function on

the mobile phone;

press the “Phone” button on the

display;

if no phone is paired with the system

yet, the display shows a dedicated

screen;

access “Settings” and type “Add

Device” to start the pairing procedure,

then search for the

Uconnect™

device

on the mobile phone;

when prompted by the mobile

phone, use its keypad to enter the PIN

code shown on the system display or

confirm on the mobile phone the PIN

displayed;

during the pairing stage a screen is

displayed showing the progress of the

operation;

when the pairing procedure is

completed successfully, a screen

is displayed: answer "Yes" to the

question to pair the mobile phone as

favourite (the mobile phone will have

priority over all other mobile phones

to be paired subsequently). If no other

devices are paired, the system will

consider the first associated device as

favourite.

NOTE To ensure proper operation

after updating the phone software, it is

recommended to remove the phone

from the list of devices linked to the

radio, delete the previous system

pairing also from the list of

Bluetooth®

devices on the phone and make a new

pairing.

MAKING A PHONE CALL

The operations described below can

only be accessed if supported by the

mobile phone in use. For all functions

available, refer to the mobile phone

owner's handbook.

 MULTIMEDIA

190

selecting "Phonebook";

selecting "Recent";

selecting "Dial";

FAVOURITES

You can add a number or a contact (if

already in Contacts) to the favourite list

during a call by pressing one of the five

"Empty" graphic buttons on the upper

part of the display. The favourites can

also be managed by using the Phone

Book options.

TEXT MESSAGE READER

The system can read the messages

received by the mobile phone. To use

this function the mobile phone must

support the SMS exchange function

through

Bluetooth®

.

If this function is not supported by

the phone, the corresponding "Text"

button is deactivated (greyed out).

When a text message is received,

the display will show a screen where

the options "Read", "Show", "Call" or

"Ignore" can be selected.
Press the "Text" graphic button to

access the list of text messages

received by the mobile phone (the list

displays a maximum of 60 messages

received).
NOTE On some mobile phones, to

make the SMS voice reading function

available, the SMS notification option

on the phone must be enabled; this
option is usually available on the phone,

in the

Bluetooth®

connections menu

for a device registered as

Uconnect™

.

After enabling this function on the

mobile phone, it must be disconnected

and reconnected with the

Uconnect™

system in order to make it effective.

SMS MESSAGE OPTIONS

Default SMS messages are stored in

the system memory and can be sent

to answer a received message or as a

new message.

Yes.

No.

Okay.

I can't talk right now.

Call me.

I'll call you later.

I'm on my way.

Thanks.

I'll be late.

Stuck in traffic.

Start without me.

Where are you?

Are you there yet?

I need directions.

I'm lost.

See you later.

I will be delayed by 5 (or 10, 15, 20,

25, 30, 45, 60) minutes (*).

See you in 5 (or 10, 15, 20, 25, 30,

45, 60) minutes (*).

(*) Only use the numbers listed,

otherwise the system will not take the

message.

DO NOT DISTURB FUNCTION

By pressing the "Do not disturb"

graphic button the user will not receive

notifications in case of incoming calls or

text messages. The user can reply with

a default or customised message by

means of the settings.

SIRI EYES FREE

(available only with iPhone 4S and

subsequent versions and compatible

iOS versions) After having paired the

Siri enabled device to

Uconnect™

,

hold the

button on the steering

wheel pressed and then release it.
After the double beep, you can start

interacting with Siri, to listen to music,

get directions, read text messages and

more.

APPS MODE

Press the “Uconnect” button on the

display to access the radio menu

containing all the system application

operations.
The menu includes the following items:

"

Uconnect™ LIVE

";

“Media”;

“Phone";

“Settings”;

A call can be made by:

191

“Radio”;

"Trip".

Uconnect™ LIVE

SERVICES

Press the

Uconnect™

button to

access the

Uconnect™ LIVE

applications.
The services available depend on the

car configuration and the market.
To use the

Uconnect™ LIVE

services, you need to download the

Uconnect™ LIVE

app from Google

Play or Apple Store and register using

the app or on www.driveuconnect.eu.

First access to the car

Once you have launched the

Uconnect™ LIVE

App and entered

your details, you have to pair the

Bluetooth®

with your smartphone and

the radio, as described in the "Pairing a

mobile phone" paragraph, to access

the

Uconnect™ LIVE

services in your

car.
When pairing is complete, the

connected services can be accessed

by pressing the

Uconnect™ LIVE

icon on the radio. Before using

the connected services, you must

complete the activation procedure

following the instructions that appear

in the

Uconnect™ LIVE

App once

the

Bluetooth®

pairing has been

completed.

Uconnect™ LIVE services setup

using the radio

The "Settings" section can be
accessed through the

icon in

the radio menu dedicated to the

Uconnect™ LIVE

services. In this

section the user can check the system

options and change them according to

their preferences.

System updates

If an update for the

Uconnect™

LIVE

system is available while the

Uconnect™ LIVE

services are being

used, you will be informed with a

message on the radio screen.

199)

Connected services that can be

accessed on the car

The

eco:Drive™

and my:Car

applications were developed to

improve the customer's driving

experience, therefore they are available

in all markets where the

Uconnect™

LIVE

services can be accessed.

If the navigation system is installed in

the radio, accessing the

Uconnect™

LIVE

services enables use of the "Live"

services.

eco:Drive™

The

eco:Drive™

application allows

you to display your driving behaviour in

real time, in order to help you reach

a more efficient driving style as far

as consumption and emissions are

concerned.
In addition, the data can be saved

on a USB flash drive, and the data

analysis can be made on your personal

computer thanks to the

eco:Drive™

desktop application, available on

www.driveuconnect.eu.
Driving style is assessed by means

of four indices, which monitor the

following parameters: acceleration,

deceleration, gear shift, speed.

eco:Drive™ display

Press the

eco:Drive™

button to

interact with the function.
A screen will appear on the radio

showing 4 indices: Acceleration,

Deceleration, Speed and Gear. These

indices are grey until the system

has enough data to evaluate the

driving style. Once sufficient data are

available, the indices will have 5 colours

depending on the evaluation: dark

green (very good), light green, yellow,

orange and red (very bad).
In the event of extended inactivity, the

display will show the average of the

indices up to that moment (“Average

Index”) then the indices will be coloured

again in real time as soon as the car is

restarted.

 MULTIMEDIA

192

Recording and transferring trip

data

The trip data can be stored in the

system memory and transferred using

a suitably configured USB memory

stick or by

Uconnect™ LIVE

app.

This allows you to display the history

of the collected data, showing the

complete analysis of the trip data and

of your driving style.
Further information is available at

www.driveuconnect.eu.

my:Car

200)

my:Car allows you to keep the

condition of your car always under

control.
my:Car can detect malfunction in real

time and inform the user about the

expiry of the servicing interval. Press

the "my:Car" button to interact with the

application.
The display will show a screen with the

"care:Index" section, which provides

all the detailed information about the

status of the vehicle. Press the "Active

warnings" button (if present) to show

the details of the faults of the car which

caused a warning light to switch on.

Apple CarPlay and

Android Auto

(for versions/markets, where provided)

The Apple CarPlay and Android Auto

applications allow you to use your

smartphone in the car safely and

intuitively.
To enable them, just connect a

compatible smartphone to the USB

port and the contents of the phone

will be automatically shown on the

Uconnect™

system display.

To check the compatibility

of your smartphone, see the

indications on the websites:

https://www.android.com/intl/it_it/auto/

and

http://www.apple.com/it/ios/carplay/.

If the smartphone is connected

correctly to the car via the USB port,

the Apple CarPlay or Android Auto icon
will be displayed in place of the

button in the main menu.

Android Auto

–

app configuration

Before use, download the Android Auto

application to your smartphone from

Google Play Store.
The application is compatible with

Android 5.0 (Lollipop) and later

versions.
To use Android Auto, the smartphone

must be connected to the car with a

USB cable.
On the first connection, you will have

to perform the setup procedure that

appears on the smartphone. You can

only perform this procedure with the

vehicle stationary.

Apple CarPlay

–

app configuration

Apple CarPlay is compatible with the

iPhone 5 or more recent models, with

the iOS 7.1 operating system or later

versions.
Before using Apple CarPlay, enable Siri

from Settings > General > Siri on the

smartphone.
To use Apple CarPlay, the smartphone

must be connected to the car with a

USB cable.
NOTE Enabling Apple CarPlay/Android

Auto or some functions could require

interaction on the smartphone. If

necessary, complete the step on your

device (smartphone).

Interaction

After the setup procedure, the

application will run automatically on

the

Uconnect™

system when your

smartphone is connected to the USB

port in the car. You can interact with

Apple CarPlay and Android Auto using

the steering wheel controls (long press
of the

button), using the SCROLL

TUNE button/knob to select and

confirm or using the

Uconnect™

system touchscreen.

Navigation

With the Apple CarPlay and Android

Auto applications, the user can choose

193

to use the navigation system on their

smartphone.
If the system "Nav" mode is already

on, a warning pop-up will appear on

the

Uconnect™

system display when

a device is connected to the car with

a navigation session in progress. The

pop-up allows the user to choose

between using the system navigation

and using navigation controlled by the

smartphone.
The user can choose to change their

selection at any time by accessing the

navigation system that they want to use

and setting a new destination.

Setting “AutoShow smartphone

display on connection"

Through the

Uconnect™

system

settings, the user can decide to

view the smartphone screen on the

Uconnect™ system display as soon

as the smartphone is connected via

the USB port. When this function is

set, each time a connection is made

via USB, the Apple CarPlay or Android

Auto apps will run automatically on the

radio screen.
The

"AutoShow smartphone display

on connection"

item can be found in

the "Display" submenu.
The function is enabled by default.

NOTES

Bluetooth®

is disabled while Apple

CarPlay is being used

Bluetooth®

remains on while

Android Auto is being used

The data connection will depend on

the tariff plan of the smarphone

This information may be subject

to changes that depend on the

smartphone's operating system.

Exiting from the Apple CarPlay and

Android Auto apps

You can still access the contents of the

Uconnect™

system with the CarPlay

app enabled by using the controls

available and viewable on its display.

To return to the

Uconnect™

system

contents with the Android Auto app

enabled, select the last item on the

Android Auto system bar and select

“Back to Uconnect".
To end the Apple CarPlay or Android

Auto session, physically disconnect the

smartphone from the USB port.

SETTINGS

Press the “Settings” button on the

display to show the main “Settings”

menu.
NOTE
The menu items displayed vary

according to the versions. The menu

includes the following items:

Language;

Display;

Units;

Voice commands;

Time & Date;

Safety & Driving Assistance (for

versions/markets, where provided);

Lights;

Doors & Locks;

Vehicle Off Options;

Audio;

Phone;

Radio Setup;

Restore Default Settings;

Clear Personal Data.

NAVIGATION (Uconnect™

7" HD Nav LIVE only)

Press the "Nav" button to show the

navigation map on the display.
NOTE: The navigation system volume

can only be adjusted during navigation

when the system provides voice

indications.

Navigation main menu

In the navigation view, tap the "Main

menu" button to open the menu:

Select the "Search" button to search

for an address, a place or a point

of interest, then plan a route to the

location.

Select the "Current trip" button to

delete or edit the planned route.

 MULTIMEDIA

194

Select the "My Places" button to

create a collection of useful or preferred

addresses. The following items are

always available in "My Places":

“Home” and “Recent Destinations”.

Select the "Parking" button to search

for car parks.

Select the "Weather" or "Report

Speed Camera" button to receive

information on the weather or warnings

about speed camera locations.
NOTE The "Weather" and "Report

Speed Camera" functions are only

active if TomTom Services are

activated. Otherwise, the button will

appear greyed out (and the function will

not be available).

Select the "Petrol Station" button to

search for petrol stations.

Select the "TomTom Services"

button to view the activation state of

the following services (subscription

needed): “Traffic”, “Speed Cameras”,

“Weather”, “Online search”.

Press this button to open the "Settings"

menu;

Select this button to open the "Help"

menu. The "Help" menu contains

information on

Uconnect™

system,

for example the map version, the serial

number of the device and the legal

notices.

Select this button to return to the

navigation view.

Select this button to activate/deactivate

voice instructions. Select off to no

longer hear voice instructions. You will

still receive information such as traffic

information and warning sounds.

Tip:

you can deactivate the warning sounds

by selecting “Settings”, then “Sounds

and warnings”.

Select this button to increase/decrease

the screen brightness and display

the map in brighter/darker colours.

When driving at night or in unlit

tunnels, watching the screen is more

comfortable and less distracting for the

driver if the map uses darker colours.

Tip:

the device will automatically switch

between day and night view depending

on the time of day. To deactivate this

function, select “Appearance” in the

“Settings” menu and deselect the

option "Switch to night colours" when it

is dark.

Map update

To ensure optimal performance, the

navigation system must be updated

periodically. For this reason, the

Mopar® Map Care

service offers a

new map update every three months.
The updates can be downloaded from

the maps.mopar.eu website and

installed directly on the navigator

in your car. All updates are free of

charge for 3 years from the start of the

warranty on the car. The navigation

system can also be updated at the Fiat

Dealership (the dealer may charge for

updating the navigation system).

VOICE COMMANDS

NOTE For languages not supported by

the system, voice commands are not

available.
To use the voice commands, press the
button on the steering wheel

and

say out loud the command you want to

activate.

Global

The following voice commands can be

given after pressing the button on the
steering wheel

Help

Cancel

195

Repeat

Voice tutorial

Phone

The following voice commands can be

given after pressing the button on the
steering wheel

Call...

Dial...

Redial

Call back

Show recent calls

Show outgoing calls

Show missed calls

Show incoming calls

PhoneBook

Search...

Show text message

Send a text message to...

Show messages

Radio

The following voice commands can be

given after pressing the button on the
steering wheel

:

Tune to FM "frequency"

Tune to AM "frequency"

Tune to "radio name" FM

Media

The following voice commands can be

given after pressing the button on the
steering wheel

:

Play song...

Play album…

Play artist…

Play genre…

Play playlist…

Play podcast…

Play audiobook…

Select the source...

View...

Navigation (Uconnect™ 7" HD Nav

LIVE only)

The following voice commands can be

given after pressing the button on the
steering wheel

:

"Find "POI"

Navigate to “address”

Go to "city name" centre

Navigate to an address

Navigate to a city centre

Navigate home

Go via home

Clear route

Add current location to “My Places”

View “My Places”

Navigate through a saved location

Recent Destinations

Stop at a recent destination

Zoom in

Zoom out

2D view

3D view

Report Speed Camera
Report Risk Zone
