 TECHNICAL SPECIFICATIONS

152

WEIGHTS

 

Versions

1.0 FireFly

Unladen weight (with all fluids, fuel tank filled to 90% and without optional

equipment) (kg):

980

Kerb weight (kg):

1055

Payload including the driver (kg) (*)

380

Maximum permitted load (kg) (**)

- front axle:

770

–

rear axle:

640

- total:

1360

Towable loads (kg)

- braked trailer:

(***)

–

non-braked trailer:

(***)

Maximum load on the ball (braked trailer) (kg):

(***)

(

°

) For versions/markets, where provided

(*) If special equipment is fitted (sunroof, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the maximum

permitted loads.

(**) Loads not to be exceeded. The user should carry goods in the luggage compartment and/on load carrying platform within the maximum

permitted loads.

(***) IMPORTANT A trailer cannot be towed so there are no provisions for fitting a tow hook.

153

REFUELLING

 

1.0 FireFly

Prescribed fuels and original lubricants

Fuel tank (petrol - litres):

35

Unleaded petrol with at least 95 R.O.N. (EN228

specifications)

including a reserve of (litres):

5.0

Engine cooling system (litres):

4.4

50% mixture of distilled water and PARAFLUUP

(*)

Engine sump (litres):

2.2

SELENIA ECO2

Engine sump and filter (litres):

2.5

SELENIA ECO2

Gearbox casing/differential:

1.65 kg/1.94 litres

TUTELA TRANSMISSION GEARFORCE

Hydraulic brake circuit (kg):

0.55

TUTELA TOP 4/S

Windscreen and rear window washer fluid reservoir

(litres):

2.5

Mixture of water and PETRONAS DURANCE

SC35

(*) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLUUP and 40%

demineralised water.

 TECHNICAL SPECIFICATIONS

154

FLUIDS AND LUBRICANTS

Your vehicle is equipped with an engine oil that has been thoroughly developed and tested in order to meet the requirements

of the Scheduled Servicing Plan. Constant use of the prescribed lubricants guarantees the fuel consumption and emission

specifications. Lubricant quality is crucial for engine operation and duration. If lubricants conforming to the required

specifications are not available, products that meet the indicated specifications can be used to top up; in this case optimal

performance of the engine is not guaranteed.

60)

PRODUCT SPECIFICATIONS

 

Use

Features

Specification

Original fluids and

lubricants

Replacement interval

Lubricants for 1.0 FireFly

petrol engines

SAE 0W-20

ACEA C5

9.55535-DM1

SELENIA ECO2

Contractual Technical

Reference N

°

F049.C18

According to Service

Schedule

 

Use

Features

Specification

Original fluids and

lubricants

Applications

Lubricants and greases

for drive transmission

SAE 75W API GL4 grade

synthetic lubricant.

9.55550-MZ6

TUTELA

TRANSMISSION

GEARFORCE

Contractual Technical

Reference N

°

F002.F10

Manual gearbox and

differential

Molybdenum disulphide

grease, for use at high

temperatures. N.L.G.I.

consistency 1-2.

9.55580-GRAS II

TUTELA ALL STAR

Contractual Technical

Reference N

°

F702.G07

Wheel side constant

velocity joints

Low friction coefficient

grease for constant

velocity joints. N.L.G.I.

consistency 0-1.

9.55580-GRAS II

TUTELA STAR 700

Contractual Technical

Reference N

°

F701.C07

Differential side constant

velocity joints

155

Use

Features

Specification

Original fluids and

lubricants

Applications

Brake fluid

Synthetic fluid for brake

and clutch systems.

Exceeds specifications

F.M.V.S.S. no. 116 DOT

4, ISO 4925 SAE J1704.

9.55597 or MS.90039

TUTELA TOP 4/S

Contractual Technical

Reference N

°

F005.F15

Hydraulic brakes and

hydraulic clutch controls

Protective agent for

radiators

Protective agent with

antifreeze action with

organic formulation.

CUNA NC 956-16,

ASTM D 3306

Specifications.

9.55523 or MS.90032

PARAFLUUP

(*)

Contractual Technical

Reference N

°

F101.M01

Cooling circuits

proportions of use:

50% water 50%

PARAFLUUP

(**)

Windscreen/rear window

washer fluid

Mixture of alcohol, water

and surfactants CUNA

NC 956-II.

9.55522 or MS.90043

PETRONAS DURANCE

SC35

Contractual

Technical Reference N

°

F001.D16

To be used diluted or

undiluted in windscreen

washer/wiper systems

(*) IMPORTANT Do not use fluids with different specifications for topping up or mixing.

(**) For particularly harsh climate conditions, a mixture of 60% PARAFLUUP and 40% distilled water is recommended.

60)

The use of products with different specifications than those indicated below could cause damage to the engine not covered by the

warranty.

 TECHNICAL SPECIFICATIONS

156

PERFORMANCE

Max. speed in km/h that can be reached after initial car use.

 

Versions

Maximum speed (km/h)

1.0 FireFly

167 (in 5th gear)

157

FUEL CONSUMPTION AND CO2 EMISSIONS

The fuel consumption and CO2 emission figures declared by the manufacturer are determined on the basis of the type-approval

tests laid down by the applicable standards in the country where the car is registered.

The type of route, traffic conditions, weather conditions, driving style, general condition of the car, trim

level/equipment/accessories, use of the climate control system, car load, presence of roof racks and other situations that

adversely affect the aerodynamics or wind resistance lead to different fuel consumption values than those measured. The

fuel consumption will only become more regular after driving the first 3000 km. To find the specific fuel consumption and

CO2 emission figures for this car, please refer to the data in the Certificate of Conformity, and the related documentation that

accompanies the car.

 TECHNICAL SPECIFICATIONS

158

PRESCRIPTIONS FOR HANDLING THE CAR AT THE END OF ITS

LIFE

FCA has been committed for many years to safeguarding the environment through the constant improvement of its production

processes and manufacturing products that are increasingly "eco-compatible". To provide the best possible service in terms of

compliance with environmental laws and European Directive 2000/53/EC governing cars at the end of their life, FCA is offering

its customers the chance to hand over their car at the end of its life without incurring any additional costs. The European

Directive specifies that when the car is handed over, the last keeper or owner should not incur any expenses as a result of it

having a zero or negative market value.

To hand your car over at the end of its life without extra cost, contact one of our dealerships if you are purchasing another car,

or a collection and scrapping centre authorised by FCA. These centres have been carefully chosen to offer a high quality service

for the collection, treatment and recycling of cars at their end of life while respecting the environment.

Similarly, to meet its obligations under European Directive 2006/66/EC on batteries, FCA requires you to comply with the

national regulations on handling both low-voltage and high-voltage lithium ion batteries (12 V and 48 V) at all times. This includes

consigning cars complete with their batteries to one of the collection and demolition centres authorised by FCA to handle such

batteries, and not disposing of them improperly, which could lead to personal injuries and/or harm to the environment.

You can find further information on these collection and scrapping centres either from an FCA dealership or by calling the

number in the Warranty Booklet or by consulting the websites of the various FCA brands.

159

MULTIMEDIA

This chapter describes the main

functions of the

Uconnect™

Radio,

Uconnect™

5" LIVE,

Uconnect™

5" Nav LIVE,

Uconnect™

7" HD LIVE

and

Uconnect™

7" HD NAV LIVE

infotainment systems that can be fitted

on the vehicle.

TIPS, CONTROLS AND

GENERAL INFORMATION ........... 160
USB SOURCE ........................... 161
UCONNECT™ RADIO ................ 162
Uconnect™ 5" Radio LIVE/ NAV

LIVE ......................................... 169
Uconnect™ 7 HD LIVE/ NAV

LIVE ......................................... 182
MOPAR® CONNECT.................. 197

OFFICIAL TYPE APPROVALS ...... 197

 MULTIMEDIA

160

TIPS, CONTROLS

AND GENERAL

INFORMATION

Road safety

Learn how to use the varied system

functions before starting to drive. Read

the instructions for the system carefully

before starting to drive.

Reception conditions

Reception conditions change

constantly while driving. Reception may

be interfered with by the presence

of mountains, buildings or bridges,

especially when you are far away from

the broadcaster.

WARNING The volume may be

increased when receiving traffic

information and news.

Care and maintenance

Observe the following precautions to

ensure the system is fully operational:

the display is sensitive to scratching,

liquids and detergents. Avoid hitting

the display with pointed or hard objects

that could damage its surface. Do not

press on the display when cleaning it.

do not use alcohol, petrol and

derived products to clean the

display lens, and make sure that the

Uconnect™

system is switched off

during cleaning.

prevent any liquid from entering the

system: this could damage it beyond

repair.

Anti-theft protection

The system is equipped with an

anti-theft protection system based on

the exchange of information with the

electronic control unit (Body Computer)

in the car.
This guarantees maximum safety and

prevents the secret code from being

entered after the power supply has

been disconnected.
If the check has a positive outcome,

the system will start to operate,

whereas if the comparison codes are

not the same or if the electronic control

unit (Body Computer) is replaced,

the system will ask the user to enter

the secret code according to the

procedure described in the paragraph

below.

Entering the secret code

When the system is switched on, if the

code is requested, the display will show

"Please enter Anti-Theft Code" followed

by the screen showing a keypad to

enter the secret code. The secret code

is made up of four digits from 0 to 9.
If an incorrect code is entered, the

system displays "Incorrect Code" to

notify the user of the need to enter the

correct code.
After the 3 available attempts to

enter the code, the system displays

"Incorrect Code. Radio locked. Please

wait for 30 minutes". After the text has

disappeared it is possible to start the

code entering procedure again.

Car radio passport

This document certifies ownership of

the system. The car radio passport

shows the system model, serial

number and secret code.

WARNING Keep the car radio passport

in a safe place so that you can give the

information to the relevant authorities if

the system is stolen.

In case of loss of the car radio

passport, contact the Fiat Dealership,

taking an ID document and the car

ownership documents.

Important notes

In the event of an anomaly, the system

should only be checked and repaired at

a Fiat Dealership.
If the temperature is particularly low,

the display may take a while to reach

optimum brightness.
If the car is stopped for a while and

the external temperature is very high,

the system may go into “thermal

161

protection” mode, suspending

operation until the temperature in the

passenger compartment returns to

acceptable levels.
Look at the screen only and when it

is necessary and safe. If you need to

look at the screen for a long time, pull

over to a safe place so as not to be

distracted while driving.
Immediately stop using the system

in the event of a fault. Otherwise the

system might be damaged. Contact a

Fiat Dealership as soon as possible to

have the system repaired.

USB SOURCE

To activate the USB mode, insert the

corresponding device into the USB port

on the central tunnel in the car.

WARNING After using a USB

recharging socket, we recommend

disconnecting the device (smartphone),

always removing the cable from the

vehicle socket first, never from the

device. Cables left flying or connected

incorrectly could compromise correct

recharging and/or the USB socket

condition.

WARNING The USB port handles

data transmission from the Pen

Drive/Smartphone, etc. and slow

recharging of an external device, which

is not guaranteed as it depends on the

device type/brand.

 MULTIMEDIA

162

UCONNECT™ RADIO

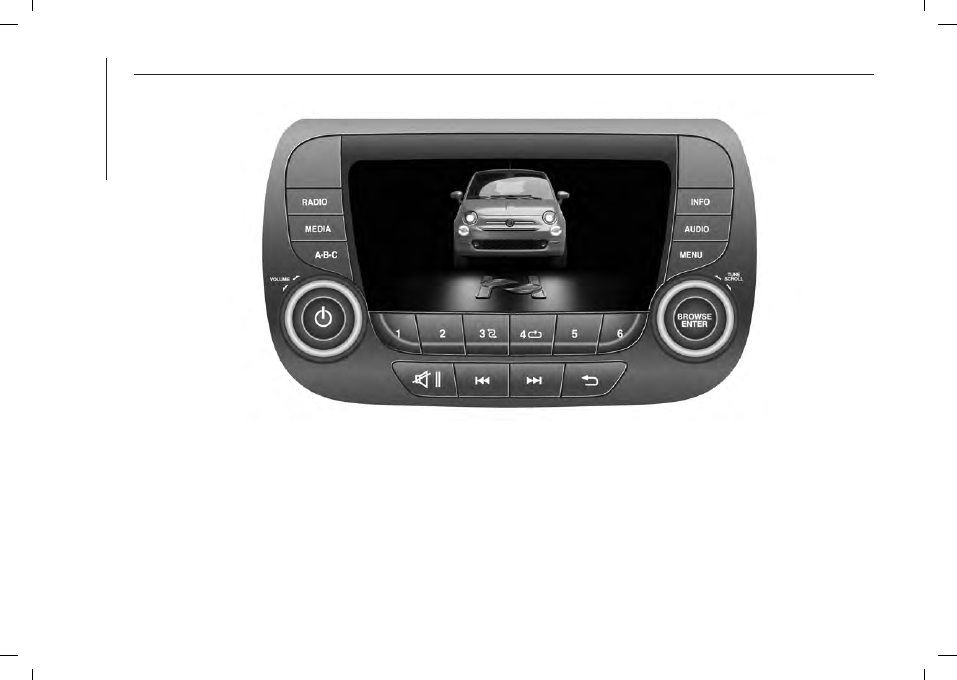

CONTROLS ON FRONT PANEL

146

F0S0711

 

163

FRONT CONTROL PANEL SUMMARY TABLE

 

Button

Functions

Mode

Ignition

Short button press

Switching off

Short button press

Volume adjustment

Turning the knob clockwise/anticlockwise

Volume activation/deactivation (Mute/Pause)

Short button press

Exit the selection/return to previous screen

Short button press

BROWSE

ENTER

Scrolling the list or tuning to a radio station or select

previous/next track

Turning the knob clockwise/anticlockwise

Confirmation of the option displayed

Short button press

INFO

Display mode selection (Radio, Media Player)

Short button press

AUDIO

Access to the sound setting and adjustment functions

Short button press

MENU

Access to the Settings menu

Short button press

MEDIA

USB source selection

Short button press

RADIO

Access to the Radio mode

Short button press

1-2-3-4-5-6

Store current radio station

Long button press

Stored radio station recall

Short button press

A-B-C

Selection of the group of radio presets or selection of the

desired letter in each list

Short button press

Search for previous radio station or selection of USB

previous track

Short button press

 MULTIMEDIA

164

Button

Functions

Mode

Scan of lower frequencies until released/Fast rewind of

USB track

Long button press

Search for next radio station or selection of USB next track

Short button press

Scan of higher frequencies until released/Fast forward of

USB track

Long button press

Shuffle of USB tracks

Short button press

USB loop

Short button press

165

CONTROLS ON THE STEERING WHEEL

(where provided)

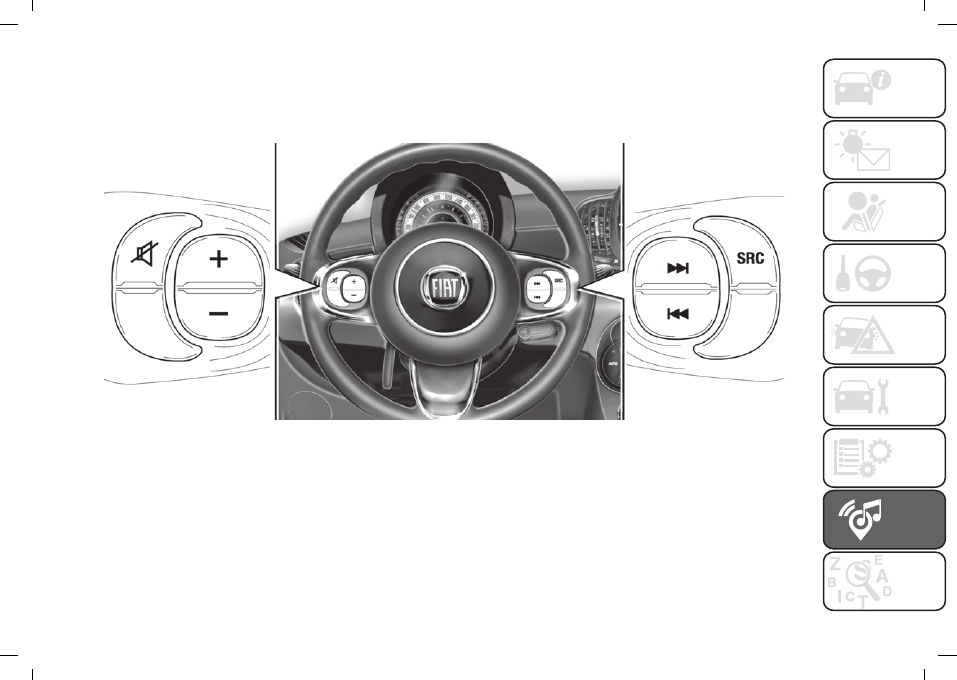

The controls for the main system functions are present on the steering wheel to make control easier. The activation of the

function selected is controlled, in some cases, by how long the button is pressed (short or long press) as described in the table

below.

147

F0S0620

 MULTIMEDIA

166

 

Button

Interaction (pressure/rotation)

Deactivate/reactivate the microphone during a phone conversation

Activation/deactivation of the USB source Pause

Activation/deactivation of the radio source Mute function

+/

–

Short press: volume increase/decrease in single steps

Long press: volume continuous increase/decrease until released

Short press (Radio mode): selection of next/previous station

Long press (Radio mode): scan higher/lower frequencies until released

Short press (USB mode): selection of previous/next track

Long press (USB mode): fast forward/rewind until released

SRC

select available audio sources: Radio or USB

167

SWITCHING THE SYSTEM

ON/OFF

The system is switched on/off by

pressing the button/knob .

Turn the button/knob clockwise

to increase the radio volume or

anticlockwise to decrease it.

RADIO (TUNER) MODE

The system is equipped with the

following tuners: AM, FM and DAB.

Radio mode selection

Press the RADIO button on the front

panel to activate radio mode.

Selecting a frequency band

The different tuning modes can be

selected by pressing the RADIO button

on the front panel.

Displayed information

After the desired radio station is

selected on the display, the following

information is shown (INFO mode

activated):

In the upper part:

the preset station,

the time and the other active radio

settings are highlighted (e.g.: TA).

In the central part:

the name of the

current station, the frequency and

the radio text information (if any) are

highlighted.

FM/DAB station list

Press the BROWSE ENTER

button/knob to display the complete

list of the FM/DAB stations that can be

received.

AM/FM radio station storage

The preset stations are available in all

system modes and are selected by

touching one of the presetting buttons

1-2-3-4-5-6

on the front panel.

If you are tuned to a radio station

that you wish to store, hold down

the button on the display which

corresponds to the desired preset

until an acoustic confirmation signal is

emitted.

AM/FM radio station selection

To search for the desired radio

station press the

or

button or

use the wheel of the steering wheel
controls

, or alternatively turn the

"BROWSE ENTER" knob.

Previous/next radio station search

Press briefly the

or

button or

use the wheel of the steering wheel
controls

: when the button is

released the previous or next radio

station is displayed.

Previous/next radio station fast

search

Hold down the

or

button to

start the fast search: when the button

is released, the first tunable radio is

played.

DAB station list

Press the BROWSE ENTER

button/knob to display:

the list of all DAB stations;

the list of stations filtered by

"Genres";

the list of stations filtered by

"Ensembles" (broadcast group).
Within each list, the “ABC” button

allows the user to skip to the desired

letter in the list.

Radio station alphabetic selection

The

A-B-C

button on the front panel

can be used, depending on the chosen

letter, to jump alphabetically to the first

of the DAB stations available for that

letter.

MEDIA MODE

This paragraph describes the ways of

interacting with USB operation.

Audio source selection

Press the MEDIA button to select the

USB audio source.

CHANGE TRACK (next/previous)

Briefly press the

button or turn

the BROWSE ENTER button/knob

clockwise to play the next song.
Briefly press the

button or turn

the BROWSE ENTER button/knob

anticlockwise to return to the beginning

of the song, or return to the beginning

of the previous song if the current
