 IN AN EMERGENCY

104

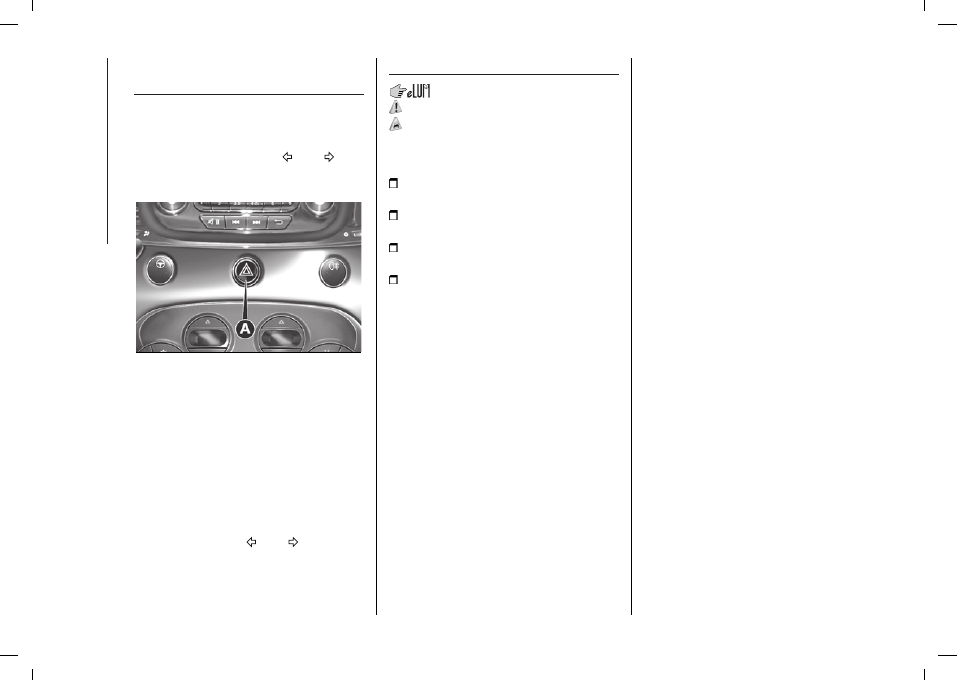

HAZARD WARNING

LIGHTS

Press button (A) fig. 94 to switch the

hazard lights on/off regardless of the

position of the ignition key. With the

device on, warning lights

and

light

up in the instrument panel. Press the

button (A) again to switch the lights off.

94

F0S0614

WARNING The use of hazard warning

lights is governed by the highway

code of the country you are driving in:

comply with legal requirements.

Emergency braking

In the event of an emergency

braking, the hazard warning lights

switch on automatically together

with warning lights

and

on the

instrument panel. The lights switch off

automatically when emergency braking

ceases.

REPLACING A BULB

136) 137) 138) 139)

36) 37)

GENERAL

INSTRUCTIONS

Before replacing a bulb check the

contacts for oxidation;

burnt bulbs must be replaced by

others of the same type and power;

always check the headlight beam

direction after changing a bulb;

when a light is not working, check

that the corresponding fuse is intact

before replacing a bulb. For the

location of fuses, refer to the paragraph

"Replacing fuses" in this chapter.

WARNING When the weather is cold or

damp or after heavy rain or washing,

the surface of headlights or rear lights

may steam up and/or form drops of

condensation on the inside. This

is a natural phenomenon due to the

difference in temperature and humidity

between the inside and the outside

of the glass which does not indicate

a fault and does not compromise the

normal operation of lighting devices.

The mist disappears quickly when

the lights are turned on, starting from

the centre of the diffuser, extending

progressively towards the edges

105

Light bulbs

 

Use

Type

Power

Ref. Figure

Main beams

H7

55W

D

Dipped headlights

H7

55W

D

Dipped headlights with gas discharge bulbs

(Xenon) (for versions/markets, where provided)

D1S

35W

F

Front side lights / daytime running lights

W21W / LL

5/21W

A

Front direction indicators

WY21W / PY24W

21W

B

Front direction indicators (with xenon gas

discharge bulbs)

PY24W

24W

B

Side turn light

W5W

5W

A

Rear direction indicators

PY21W

21W

B

Tail/brake light

P21 / 5W

10W

B

Reverse gear

W16W

21W

B

Rear fog light

W16W

21W

B

Ceiling light

C5W

5W

C

Boot light

W5W

5W

A

Number plate light

C5W

5W

C

Fog lights

H3

55W

E

Third brake lights

W5W

5W

A

 IN AN EMERGENCY

106

REPLACING AN

EXTERNAL BULB

FRONT LIGHT CLUSTERS

The front light clusters contain side

lights, dipped headlights, main beam

headlights and direction indicator

bulbs.

Front direction indicators

(POP versions only)

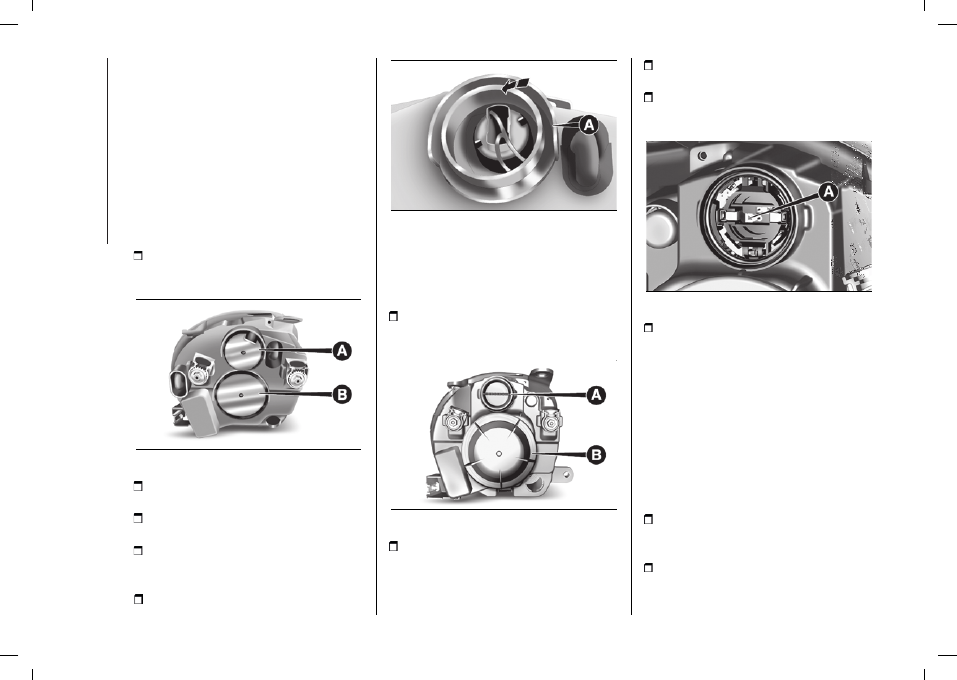

To replace the bulb, proceed as

follows:

operating from the engine

compartment remove the rubber cap

(A) fig. 95;

95

F0S0050

turn the bulb holder (A) fig. 96

anticlockwise and extract it;

remove the pressure-fitted bulb and

replace it;

refit the bulb holder (A) by turning it

clockwise and making sure that it locks

correctly;

refit the rubber cap.

96

F0S0052

Front direction indicators

(Excluding POP versions)
To replace the bulb, proceed as

follows:

operating in the engine

compartment, remove the plastic cap

(A) fig. 97 by turning it anticlockwise;

97

F0S0591

turn the bulb holder anticlockwise

and remove it;

replace the bulb-bulb holder

assembly;

refit the bulb holder in its housing

(A) fig. 98 by turning it clockwise and

locking it correctly;

98

F0S0608

refit the protection cap in its housing

and turn clockwise.

Side turn light

WARNING The intervention must be

carried out taking all precautions

necessary to avoid damaging the

bodywork (please use a sufficiently rigid

and appropriately thick plastic card).

To replace the bulb, proceed as

follows:

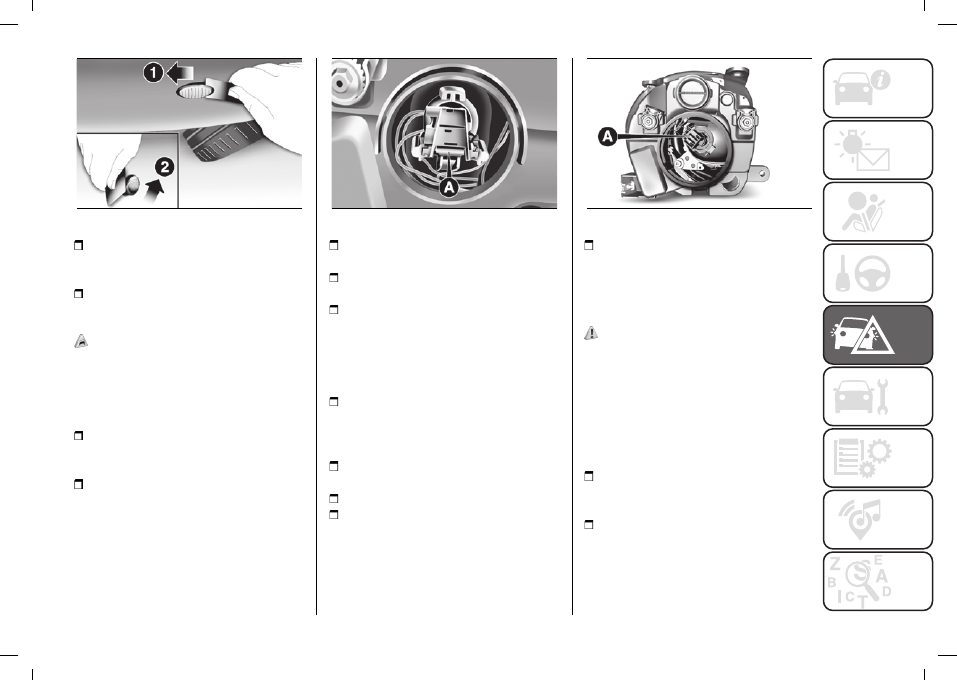

lever the lens off, by initially applying

force from the front towards the back

(1-fig. 99);

then lever in the opposite direction,

by applying force from the back part (2-

fig. 99) and remove unit;

107

99

F0S0355

turn the bulb holder anticlockwise,

extract the press-fitted bulb and

replace it;

refit the bulb holder in the lens,

then position unit, ensuring that the

fastening clip clicks into place.

38)

Dipped beam headlights

(POP versions only)
To replace the bulb, proceed as

follows:

operating from the engine

compartment remove the protective

rubber cap (B) fig. 95;

press the fastener (A) fig. 100 and

remove the bulb holder;

100

F0S0053

remove the pressure-fitted bulb and

replace it;

refit the bulb holder locking it

correctly;

refit the rubber cap.

Dipped beam headlights

(Excluding POP versions)
To replace the bulb, proceed as

follows:

operating in the engine

compartment, remove the protective

plastic cap (B) fig. 97 by turning it

anticlockwise;

disconnect connector (A) fig. 101

and release the bulb holder catch;

extract the bulb and replace it;

refit the bulb in its housing and

reconnect the connector;

101

F0S0593

refit the protection cap in its housing

and turn clockwise.

Dipped beam headlights with gas

discharge bulbs (Xenon)

(for versions/markets, where provided)

140)

For replacement, contact a Fiat

Dealership.

Main beam headlights

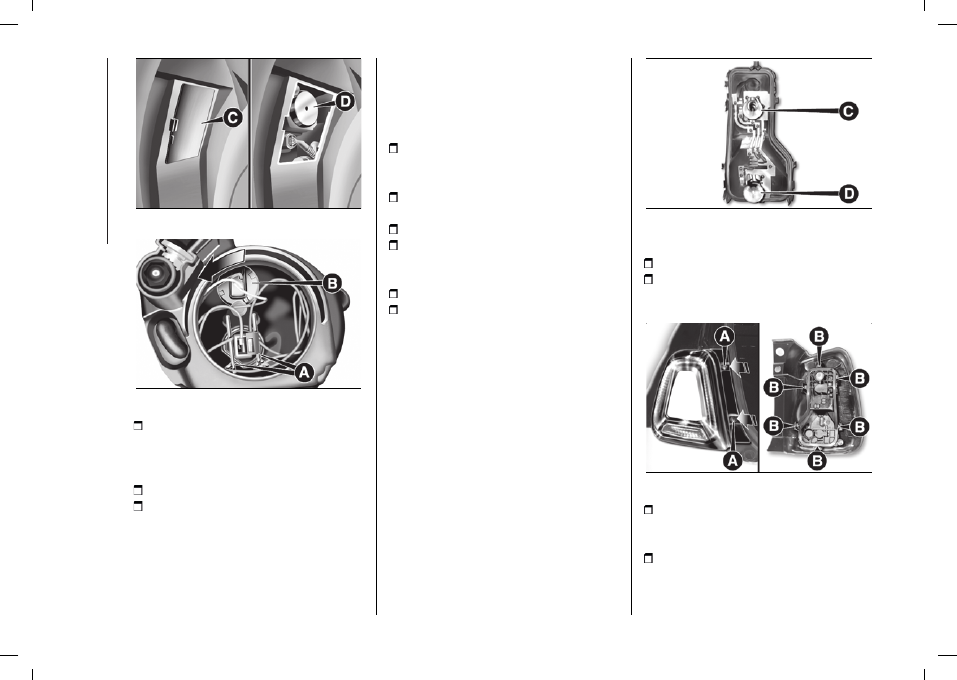

Where the guard flap (C) fig. 102 is

provided (loaded in the wheel arch

near the lights), proceed as follows to

replace the bulb:

completely steer the wheels and

open guard flap then remove the

rubber cap (D) fig. 102.

free the bulb holder from the side

clips (A) fig. 103 and remove it;

 IN AN EMERGENCY

108

102

F0S0051

103

F0S0054

fit the new bulb, making the outline

of the metallic part coincide with the

grooves on the reflector, then reattach

the bulb holding clips;

refit the rubber cap;

close the flap (C).

NOTE If the guard flap is not present,

contact a Fiat Dealership to have the

bulb replaced.

Sidelights/daytime lights

Where the guard flap (C) fig. 102 is

provided (loaded in the wheel arch

near the lights), proceed as follows to

replace the bulb:

completely steer the wheels and

open guard flap then remove the

rubber cap (D) fig. 102;

rotate the bulb holder (B)fig. 103

anticlockwise and extract it;

extract the bulb and replace it;

refit the bulb holder (B) by turning it

clockwise and making sure that it locks

correctly;

refit the rubber cap;

close the flap (C).

If the guard flap is not present, contact

a Fiat Dealership to have the bulb

replaced.

Fog lights

To replace a fog light, contact a Fiat

Dealership.

REAR LIGHT CLUSTERS

These contain the bulbs for the side

lights, brake lights and direction

indicators. The reversing lights and rear

fog lights are located instead in the rear

bumper.
The bulbs are arranged as follows

fig. 104:

C:

side lights/brake lights;

D:

direction indicators.

104

F0S0580

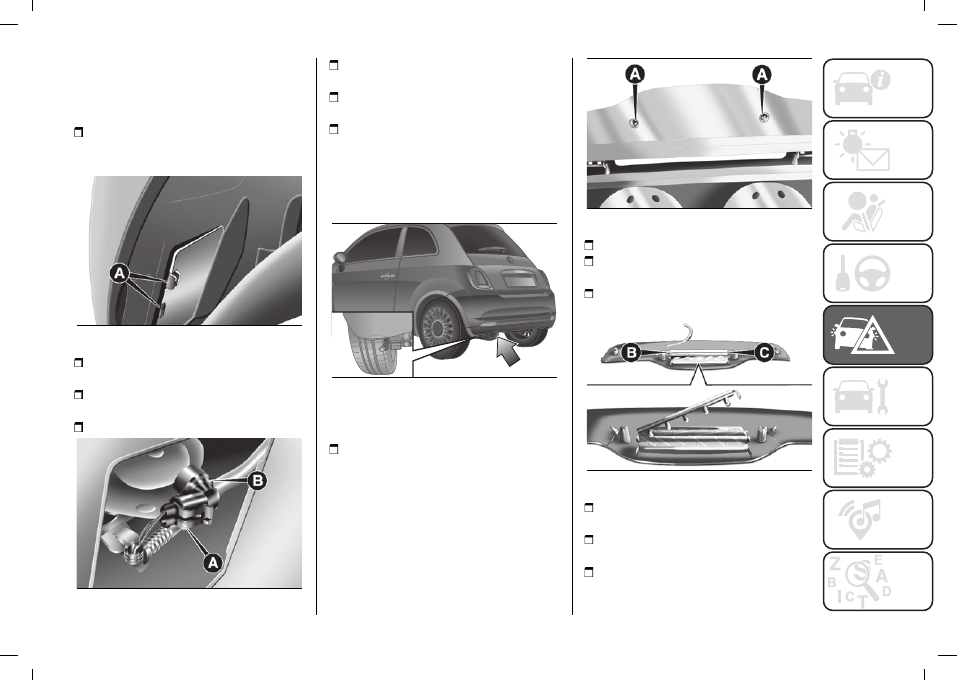

To replace the bulb proceed as follows:

open the tailgate;

unscrew the two fastening screws

(A) fig. 105 and extract the light cluster

axially without rotating it;

105

F0S0579

remove the bulb holder from its

housing releasing it from the locking

tabs (B) fig. 105;

extract the bulbs by pushing them

slightly and turning them anticlockwise.

109

REVERSING LIGHT/REAR FOG

LIGHT

Where the respective flap is provided,

proceed as follows to replace the bulb:

From inside the bumper, operate the

tabs (A) fig. 106 and remove the press-

fit flap;

106

F0S0581

disconnect the electrical connector

(A) fig. 107;

rotate the bulb holder (B) fig. 107

anticlockwise and extract it;

release the bulb and replace it;

107

F0S0582

reinsert the bulb/bulb holder unit (B)

by turning it clockwise;

reconnect the electrical connector

(A);

refit the flap and check that it is

correctly locked.
If the flap is not present, access the

bulb holder through the lower part

of the rear bumper to replace the

reversing and rear fog light fig. 108.

108

F0S0674

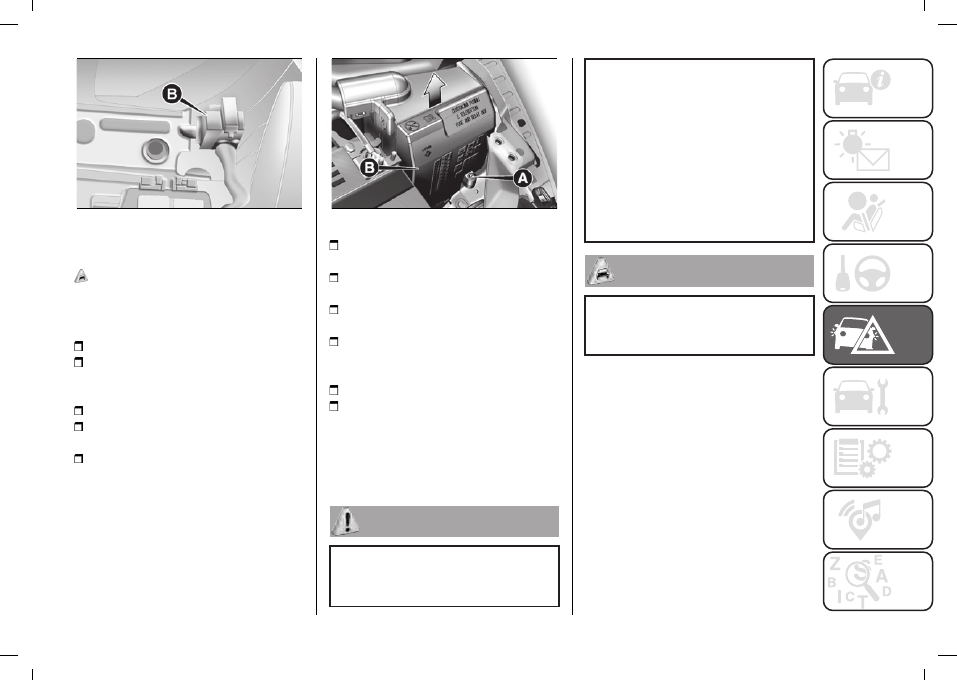

THIRD BRAKE LIGHTS

To replace the bulb proceed as follows:

remove the two guard caps and

unscrew the two fastening screws (A)

fig. 109;

109

F0S0058

remove the assembly;

disconnect the electrical connector

(B) fig. 110;

press the retaining device (C) fig. 110

and open the bulb holder;

110

F0S0059

remove the press-fitted bulb to be

replaced and replace it;

close the bulb holder making sure

the retaining device is correctly locked;

screw in the two fastening screws

and reinstall the guard caps.

 IN AN EMERGENCY

110

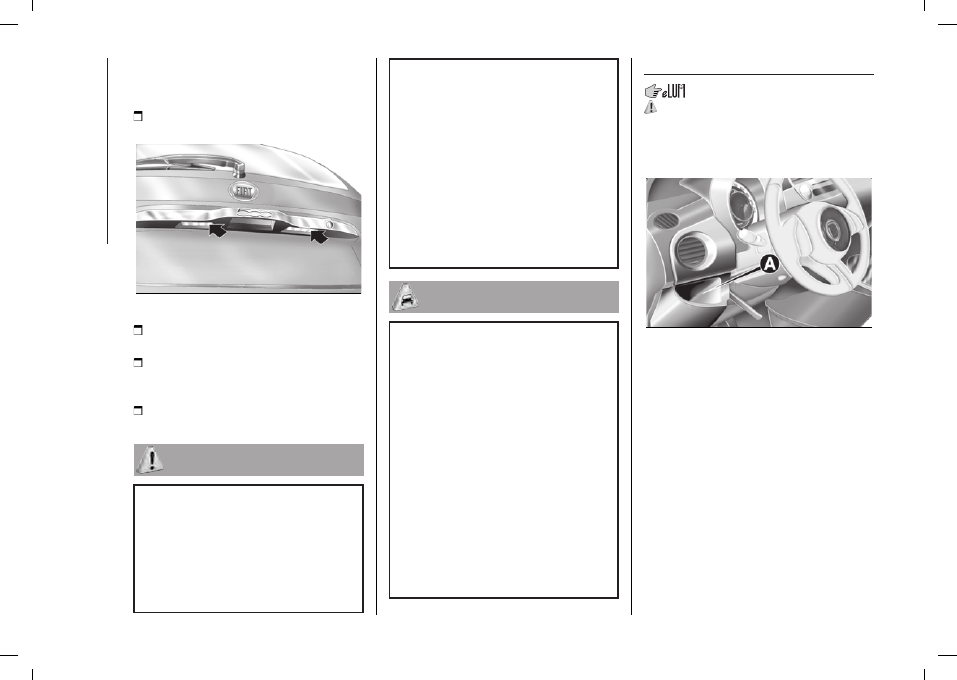

NUMBER PLATE LIGHTS

To replace the bulbs, proceed as

follows:

operate in the point shown by the

arrow fig. 111 and remove the lens;

111

F0S0139

change the bulb, releasing it from the

side contacts;

fit the new bulb and make sure that

it is correctly clamped between the

contacts;

then refit the lens.

136)

Modifications or repairs to the electric

system that are not carried out properly

or do not take the system technical

specifications into account can cause

malfunctions leading to the risk of fire.

137)

Halogen bulbs contain pressurised

gas, in the case of breakage they may

burst causing glass fragments to be

projected outwards.

138)

Only replace the light bulbs when the

engine is off and in a position that does

not interfere with traffic and lets you safely

replace them (see the description in the

"Replacement” paragraph). Also ensure

that the engine is cold, to prevent the risk

of burns.

139)

Before replacing the bulb, wait for the

exhaust ducts to cool down: DANGER OF

SCALDING!

140)

Due to the high power supply

voltage, gas discharge bulbs (Xenon)

should only be replaced by specialised

technicians: danger of death! Contact a

Fiat Dealership.

36)

Halogen bulbs must be handled

holding the metallic part only. Touching

the transparent part of the bulb with your

fingers may reduce the intensity of the

emitted light and even reduce the lifespan

of the bulb. In the event of accidental

contact, wipe the bulb with a cloth

moistened with alcohol and let the bulb

dry.

37)

Where possible, it is advisable to have

bulbs changed at a Fiat Dealership. The

correct operation and direction of the

external lights are absolutely essential for

the safety of the car and of compliance

with the law.

38)

The intervention must be carried out

taking all precautions necessary to avoid

damaging the bodywork (please use a

sufficiently rigid and appropriately thick

plastic card).

REPLACING FUSES

141) 142) 143) 144) 145) 146)

DASHBOARD FUSEBOX

To access the fuses you must remove

the press-fitted cover (A) fig. 112.

112

F0S0066

The 5A fuse (B) for door mirror

demisting is located in the diagnosis

socket area, as shown in fig. 113.

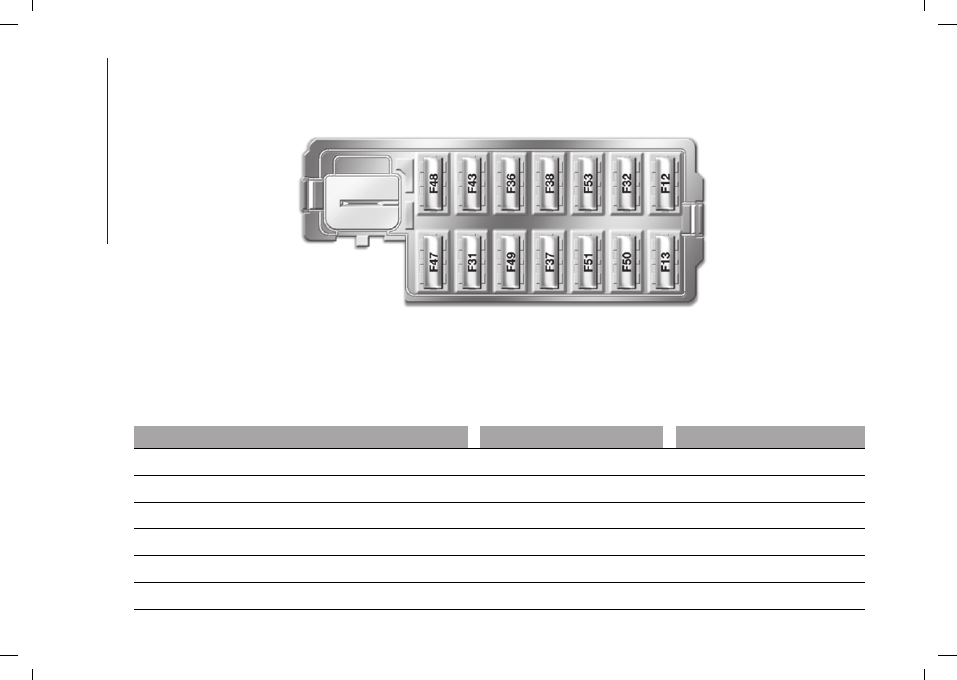

The dashboard fuse box shown is

located in the lower area next to the

pedal board.

111

113

F0S0677

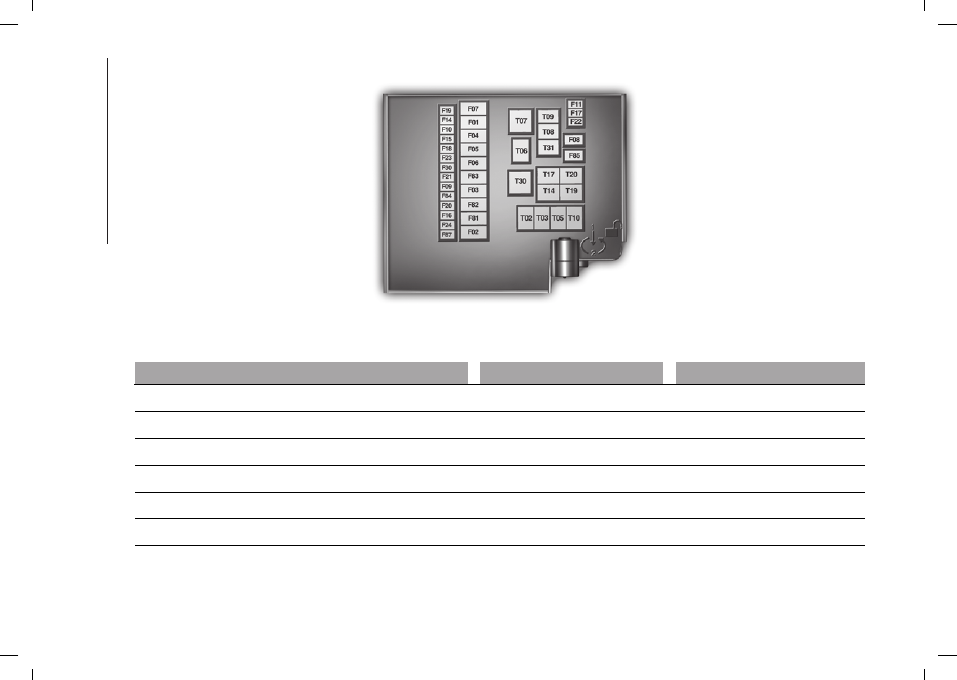

ENGINE COMPARTMENT

FUSEBOX

39)

The fusebox is located on the right side

of the engine compartment. To access

the fuses, proceed as follows:

Fully press screw (A) fig. 114;

at the same time slowly rotate the

screw anticlockwise, until resistance is

encountered (do not overtighten);

slowly release the screw;

opening is indicated by the entire

screw head coming out of its seat;

remove cover (B), sliding it upwards

on the side guides, as indicated in the

figure.
Once the fuse has been replaced,

proceed as follows:

114

F0S0606

correctly refit the cover (B) in the side

guides of the casing;

slide it down completely from the

top;

fully tighten screw (A), using the

screwdriver provided;

at the same time slowly rotate the

screw clockwise, until resistance is

encountered (do not overtighten);

slowly release the screw;

closure is indicated by the securing

of the entire screw head in its housing.
The number identifying the electrical

component corresponding to each fuse

is shown on the control unit cover.

141)

If the replaced fuse blows again,

contact a Fiat Dealership.

142)

Never replace a faulty fuse with metal

wires or anything else.

143)

Never replace a fuse with another

with a higher amp rating; RISK OF FIRE.

144)

If a general fuse (MEGA-FUSE, MIDI-

FUSE, MAXI-FUSE) blows contact a Fiat

Dealership.

145)

Before replacing a fuse, make sure

that the ignition key has been removed

and that all the other services are switched

off and/or disengaged.

146)

Contact Fiat Dealership if a safety

system (airbags, brakes), engine system

(engine, gearbox) or steering system

general protection fuse blows.

39)

If you need to wash the engine

compartment, take care not to directly hit

the engine compartment fusebox with the

water jet.

 IN AN EMERGENCY

112

DASHBOARD FUSE BOX

115

F0S0172

 

USERS

FUSE

AMPERE

Headlight alignment corrector

F13

5 (*)

Diagnosis socket, radio, climate control, EOBD

F36

15

Brake light switch, instrument panel node

F37

5

Central door locking

F38

15

Windscreen/rear window washer pump

F43

15

Driver side electric window

F47

20

113

USERS

FUSE

AMPERE

Passenger side electric window

F48

20

Parking sensor, control backlighting, electric mirrors

F49

5

Climate control, brake lights, clutch, electric sunroof, electric

mirrors

F51

7.5

Instrument panel node

F53

5

(*)(for versions/markets, where applicable)

 IN AN EMERGENCY

114

ENGINE COMPARTMENT JUNCTION BOX

116

F0S0607

 

USERS

FUSE

AMPERE

HI-FI

F02

20

Climate control electric fan

F08

30

Headlight washers

F09

30

Horns

F10

10

Main-beam headlights

F14

15

Electric roof motor

F15

20

115

USERS

FUSE

AMPERE

Front power socket (with or without cigar lighter)

F85

20

Heated rear window

F20

30

Fog lights

F30

15

 IN AN EMERGENCY

116

CHANGING A WHEEL

GENERAL

INSTRUCTIONS

147) 148) 149) 150) 151) 152) 153) 154) 155)

JACK

Please note that:

the jack weight is 1.76 kg;

the jack requires no adjustment;

the jack cannot be repaired and in

the event of a fault it must be replaced

by another genuine one;

no tool other than its cranking device

may be fitted on the jack.

MAINTENANCE

prevent any dirt from depositing on

the "worm screw"

keep the "worm screw" lubricated

never modify the jack.

CONDITIONS OF NON-

USE

at temperatures lower than -40

°

C on

a sandy or muddy ground

on uneven ground

on steep roads

in extreme weather conditions:

thunderstorms, typhoons, hurricanes,

blizzards, storms, etc.

in direct contact with the engine or

for repairs under the car

on boats.

RAISING WITH A JACK

AND REPLACING A

WHEEL

To change a wheel, proceed as

follows:

stop the car in a position that is not

dangerous for oncoming traffic where

you can change the wheel safely. The

ground must be flat and sufficiently

compact;

stop the engine, pull up the

handbrake and engage first or reverse

gear;

put on the reflective safety jacket

before getting out of the car (if required

by the regulations in force). In any case,

follow the road safety laws in force in

the country where you are driving;

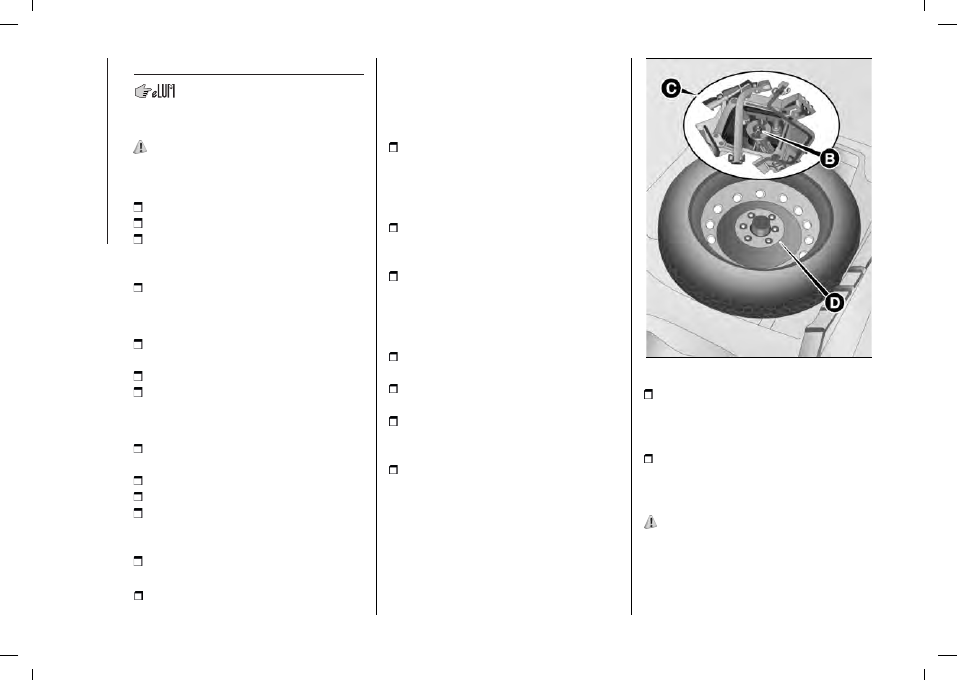

raise the mat on the floor of the

luggage compartment;

unscrew the locking device (B)

fig. 117;

take out the toolbox (C) fig. 117

and bring it next to the wheel to be

replaced;

take the space saver spare wheel (D)

fig. 117;

117

F0S0127

for vehicles with wheel cap: use the

screwdriver provided, applying leverage

to the dedicated opening on the outer

edge;

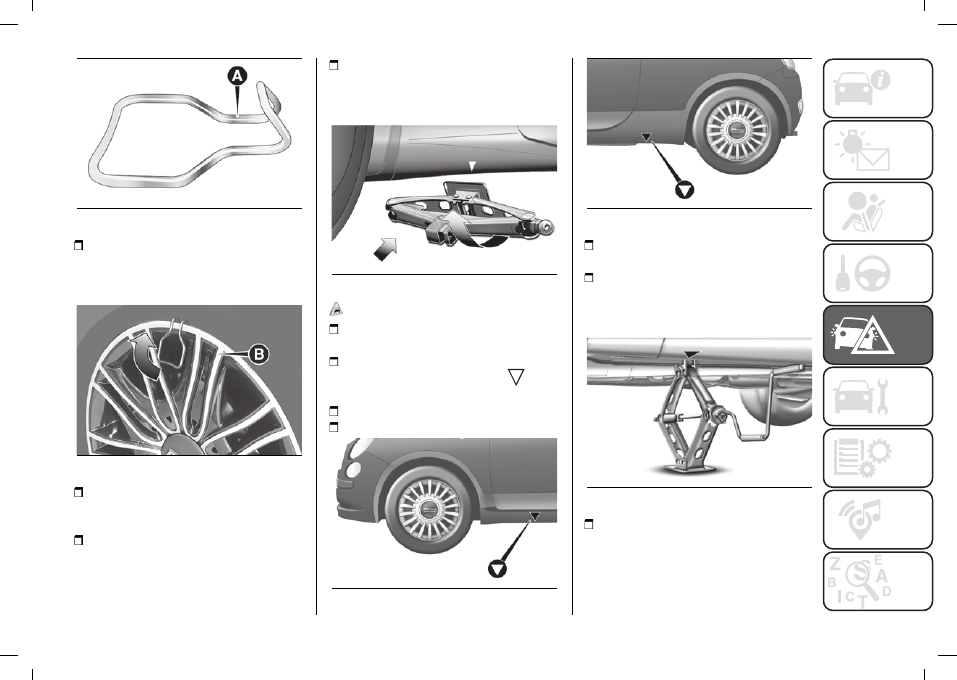

for cars equipped with 15” steel

wheels with aesthetic hub caps: take

the extractor (A) fig. 118 from the

Owner Handbook compartment;

156)

117

118

F0S0671

hold the extractor with two fingers,

insert the tab between the tyre and

hub cap (B) fig. 119 and pull towards

yourself, perpendicularly to the wheel;

119

F0S0670

for cars fitted with alloy wheels:

remove the press-fitted hub cap using

the screwdriver provided;

loosen the retaining bolts for the

wheel to be changed by about one turn

using the spanner provided;

if the car is equipped with side skirts,

to let the jack pass under the car,

the latter must be tilted (as shown in

fig. 120);

120

F0S0328

40)

turn the jack handle to partially open

it;

position the jack near the wheel to be

repaired at the reference point

on

the side member;

Lifting the front wheel: fig. 121;

Lifting the rear wheel: fig. 122.

121

F0S0630

122

F0S0631

make sure that the jack fig. 123 is

positioned correctly;

alert any bystander that the car is

about to be raised; all persons should

be kept away from the car and nobody

must touch it until it has been lowered;

123

F0S0653

fit the handle to operate the jack and

raise the car until the wheel is a few

centimetres above the ground. When

turning the jack handle, make sure that

it can turn freely without scraping your

hand against the ground. The moving

 IN AN EMERGENCY

118

components of the jack (screws and

joints) can also cause injuries: avoid

touching them. If you come into

contact with lubricating grease, clean

yourself thoroughly;

loosen the bolts completely and

remove the wheel to be replaced;

make sure the contact surfaces

between space-saver wheel and hub

are clean so that the fastening bolts will

not come loose;

fit the space-saver wheel aligning the

pin with one of the holes on the wheel;

screw in the 4 fastening bolts;

turn the jack handle to lower the car

and remove the jack;

fasten the bolts completely, passing

alternately from one bolt to the

opposite one.

REFITTING THE

STANDARD WHEEL

41)

Following the procedure described

previously, raise the car and remove

the space-saver wheel.

Versions with steel wheels

Proceed as follows:

make sure the contact surfaces

between standard wheel and hub are

clean so that the fastening bolts will not

come loose;

fit the standard wheel inserting the 4

bolts into the holes;

using the wrench provided, tighten

the fastening bolts;

lower the vehicle and remove the

jack;

use the wrench provided to fully

tighten the bolts, passing alternately

from one bolt to the opposite one;

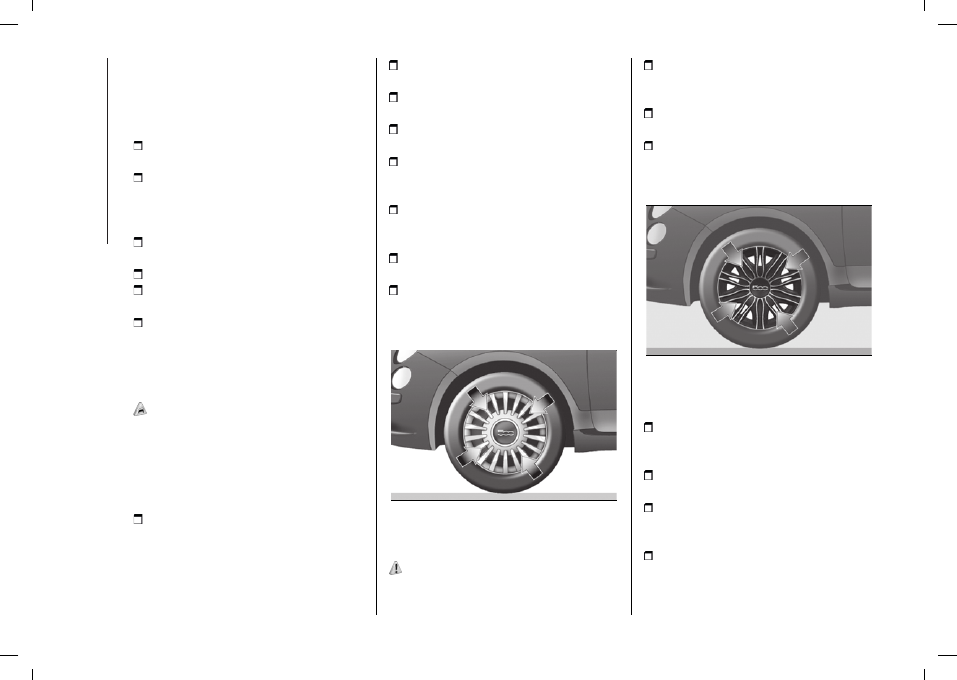

insert the pressure-fit cup making the

suitable slot coincide with the inflation

valve;

place the inner part of the hub cap

on the wheel rim;

engage the hub cap by applying an

axial force in several points as shown

in fig. 124 to allow the correct coupling

between hub cap and wheel.

124

F0S0632

For cars equipped with 15" steel

wheels with cosmetic hub caps:

156)

once the normal wheel has been

fitted, insert the press-fit hub cap,

aligning the slot with the inflation valve;

place the inner part of the hub cap

on the wheel rim;

engage the hub cap by applying an

axial force in several points as shown

in fig. 125 to allow the correct coupling

between hub cap and wheel.

125

F0S0669

Versions with alloy rims

Proceed as follows:

insert the wheel on the hub and use

the spanner provided to tighten the

bolts;

lower the vehicle and remove the

jack;

use the wrench provided to fully

tighten the bolts in an alternating

sequence;

reinsert the press-fitted hub cap,

making sure that the reference hole on

the wheel is aligned with the reference

pin on the cap.

119

WARNING If it is not fitted correctly, the

hub cap may detach when the vehicle

is running.

147)

The space-saver wheel (for

versions/markets where provided) is

specific to your car, do not use it on

other models, nor use the space-saver

wheel of other models on your car. The

space-saver wheel must only be used in

the event of an emergency. Never use it

for more than strictly necessary and never

exceed 80 km/h.

148)

On the space-saver wheel there is

an orange sticker, summarising the main

warnings regarding space-saver wheel

usage restrictions. Never remove or cover

the label. The label contains the following

indications in four languages: "Warning!

For temporary use only! 80 km/h max.!

Replace with standard wheel as soon

as possible. Never cover this indication".

Never apply a wheel cap on a space-saver

wheel.

149)

If you change the type of wheel (alloy

rims instead of steel rims and vice versa)

you will have to change the entire set of

fastening bolts with another set of suitably

sized bolts.

150)

Alert other drivers that the car

is stationary in compliance with local

regulations: hazard warning lights, warning

triangle, etc. Any passengers on board

should leave the car, especially if it is

heavily laden. Passengers should stay

away from on-coming traffic while the

wheel is being changed. On hills or uneven

roads, use chocks or appropriate objects

to block the wheels of the vehicle.

151)

The driving features of the car

may change when a space-saver wheel

is fitted. Avoid violent acceleration

and braking, abrupt steering and fast

cornering. The total life of a space-saver

spare wheel is approximately 3,000 km,

after which it must be replaced by another

wheel of the same type. Never install a

traditional tyre on a rim designed to be

used as a space-saver wheel. Have the

wheel repaired and refitted as soon as

possible. Using two or more space-saver

wheels at the same time is forbidden. Do

not apply grease to the bolt threads before

fitting: they could come unscrewed.

152)

The jack is a tool developed and

designed only for changing a wheel, if a

tyre gets punctured or damaged, on

the car with which it is supplied or on

other cars of the same model. It must

not be used, for example, to jack other

vehicle models or objects. Never use it

to carry out servicing or repairs under

the vehicle or to change summer/winter

wheels and vice versa: we advise you

to contact a Fiat Dealership. Never go

under the raised vehicle: use it only in

the positions indicated. Do not use the

jack for loads higher than the one shown

on its label. Never start the engine with

vehicle raised. If the vehicle is raised more

than necessary, everything can become

more unstable, with the risk of the vehicle

dropping violently. Thus, lift the car only

as needed in order to access the spare

wheel.

153)

Snow chains cannot be fitted to

the space-saver wheel. So, if a front

(drive) wheel is punctured and chains are

needed, a rear wheel should be fitted to

the front of the car and the space-saver

wheel should be fitted to the rear. In this

way, equipped with two normal drive

wheels at the front, they can be fitted

with snow chains, thus resolving the

emergency situation.

154)

Incorrectly fitting the wheel cap

may cause it to fall off when the car is in

motion. Never tamper with the inflation

valve. Never introduce tools of any kind

between rim and tyre. Check tyre and

space-saver wheel pressures regularly,

complying with the values given in the

"Technical specifications" chapter.

155)

It is extremely dangerous to attempt

to change a wheel on the side of the car

next to the driving lane: make sure that

the car is at a sufficient distance from the

road, to avoid being run over.

156)

Be very careful when

removing/refitting the hub cap due to

the proximity of the brake disc. We

recommend using heat protection gloves.

40)

When turning the jack handle make

sure that it can turn freely without scraping

your hand against the ground. The moving

components of the jack ("worm screw"

and joints) can also cause injuries: avoid

touching them. If you come into contact

with lubricating grease, clean yourself

thoroughly.
