24

 

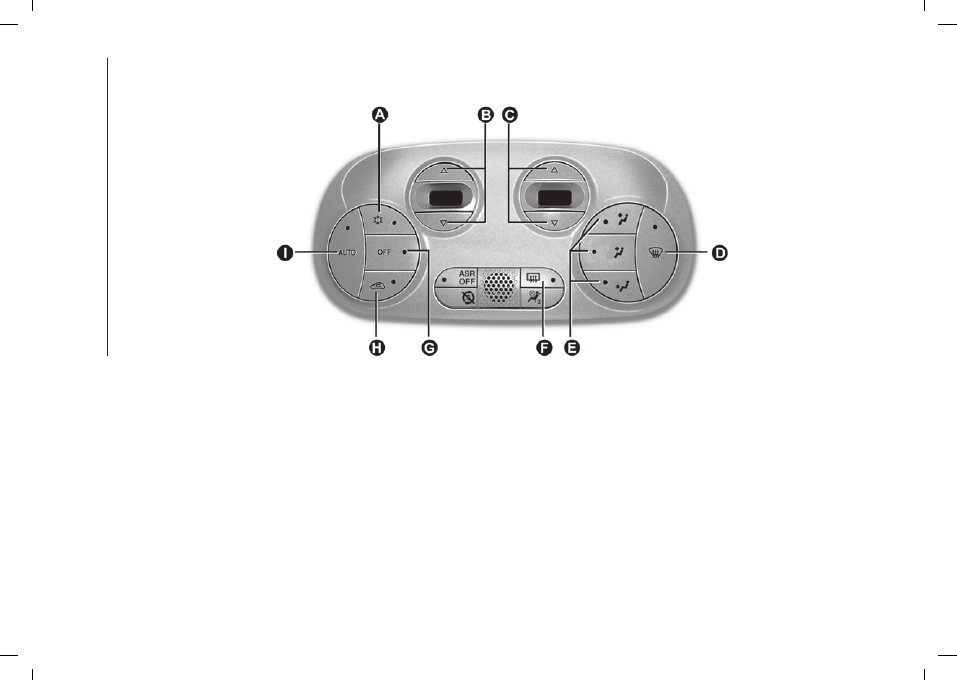

AUTOMATIC CLIMATE CONTROL SYSTEM

(for versions/markets, where provided)

28

F0S0595

25

 

A - Climate control system

compressor on/off

 

B - Adjustment of temperature

inside the passenger compartment.

: increase required temperature to

the HI value (maximum heating).

: increase required temperature to

the LO value (maximum cooling).

C - fan speed adjustment.

When the buttons

or

are pressed,

the fan speed, shown by the switching

on of lit bars on the display, increases

or decreases.

D - Button for switching fast front

window demisting/defrosting on

and off.

WARNING The function remains active

for approximately 3 minutes after the

coolant temperature exceeds 50

°

C.

WARNING In warm-humid weather

conditions, using cold air on the

windscreen may cause external

condensation, which could limit

visibility.

E - Passenger compartment air

distribution.

By pressing the buttons, one of the five

possible air flow distribution patterns

can be selected:

air flow to the windscreen and

front side window diffusers to demist or

defrost them;

air flow to central and side

dashboard vents to ventilate the chest

and the face in warm weather;

towards the footwell diffusers.

Due to the natural tendency of

heat to spread upwards, this type

of distribution warms the passenger

compartment up as quickly as

possible, providing an immediate

feeling of warmth;

+

distribution between

feet area diffusers (warmest air) and

dashboard diffusers (coolest air);

+

distribution between the

footwell diffusers and the windscreen

and front side window diffusers. This

type of distribution achieves effective

heating of the passenger compartment

and prevents the windows from misting

up.

F - Heated rear windscreen on/off

button.

WARNING Do not apply stickers on

the inside of the rear window over the

heating filaments to avoid damage.

G - Switching off
H - Internal air recirculation on/off

button

It is advisable to switch the internal air

recirculation on whilst queuing or in

tunnels to prevent the introduction of

polluted air.

LED on button ON = recirculation ON.

LED on button OFF = recirculation OFF.

WARNING It is inadvisable to use

air recirculation when the outside

temperature is low, since the windows

could mist rapidly.

I - Automatic climate control

system on/off

26

11)

Never use R12 or R134a coolant, which is not compatible with climate control system components.

2)

The system uses R1234yf coolant, which is compatible with the laws in force in the countries where the vehicle is sold. When charging, only

use the gas indicated on the dedicated plate in the engine compartment . The use of other coolants affects the efficiency and condition of the

system. The lubricant used for the compressor is also strictly linked to the type of cooling gas, please refer to a Fiat Dealership.

27

ELECTRIC WINDOWS

21) 22)

These operate when the ignition key

is turned to MAR and for about two

minutes after turning the key to STOP

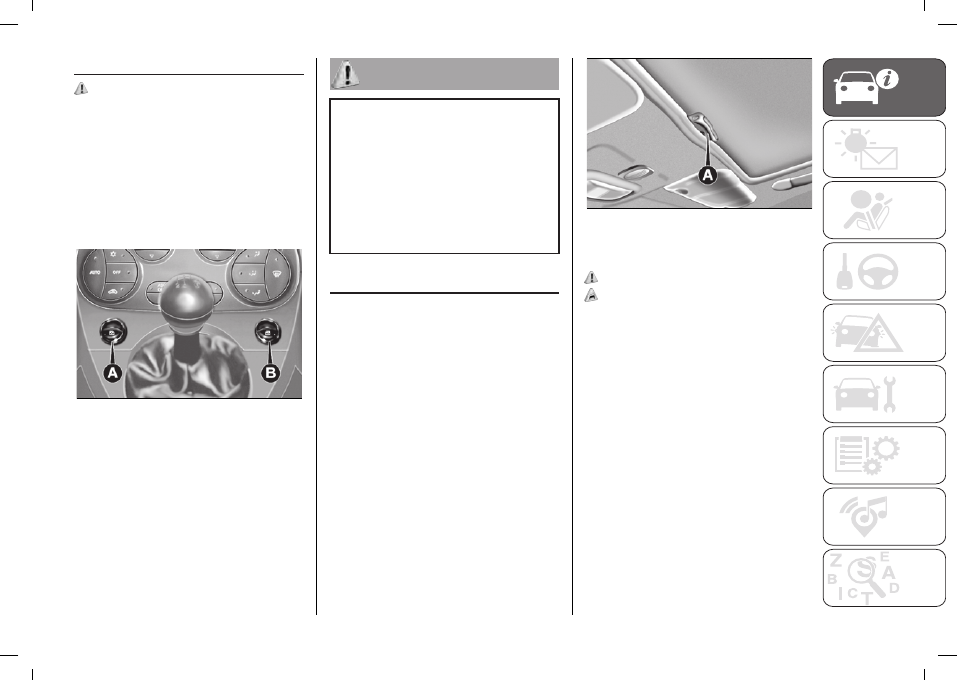

or removing it. The electric window

control buttons are located beside the

gear lever fig. 29 and activate:

(A) Opening/closing of the left window.

(B) Opening/closing of the right

window.

29

F0S0590

Hold the button pressed for a few

seconds to wind the window down

automatically or hold it pressed to wind

the window up automatically (with the

key at MAR only).

21)

Improper use of the electric windows

can be dangerous. Before and during their

operation, ensure that any passengers are

not at risk from the moving glass either

by personal objects getting caught in the

mechanism or by being hit by it directly.

22)

When leaving the vehicle, always

remove the ignition key to avoid the risk

of injury for people still on board due

to accidental operation of the electric

windows.

ROOF

FIXED GLASS SUNROOF

(for versions/markets, where provided)
The roof comprises a wide fixed glass

panel and a manually-operated sun

blind. The blind can be used in the

"fully closed" or "fully open" positions.
To open the blind, grab the handle,

press the tooth (A) fig. 30 and move it

to the completely open position.
To close it, grab the handle and move

the blind to the closing position until

tooth A is attached.

30

F0S0097

SUNROOF

(for versions/markets, where provided)

23)

12) 13) 14)

To move the sunshade, follow the

instructions in “fixed glass roof”.

Opening

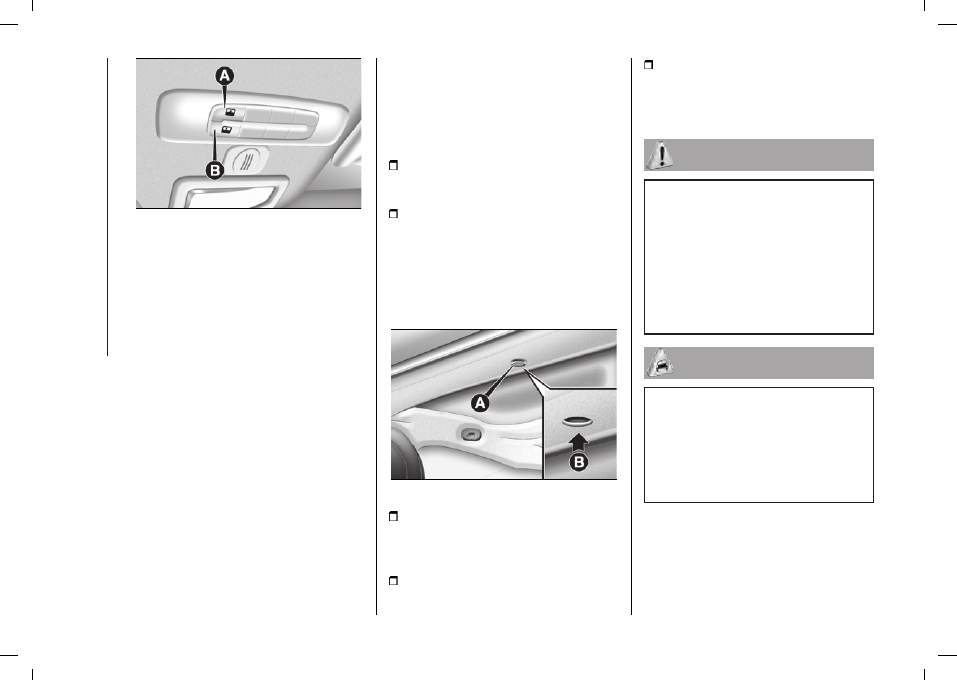

Hold button (A) located near the front

ceiling light pressed fig. 31, to move

the roof to “spoiler” position.
With the roof open in “spoiler” position,

hold button (A) pressed again to move

the roof to all open position. The roof

will stop in the position reached when

the button is released.

28

31

F0S0096

Closing

Press button (B) fig. 31 from the all

open position: the front glass panel will

move into the “spoiler” position. The

roof will stop in the position reached

when the button is released. Hold

button (B) pressed again to reach the

all closed position of the roof.

ANTI-PINCH DEVICE

The sunroof has an anti-pinch safety

system capable of detecting the

presence of an obstacle whilst the roof

is closing. When this happens, the

system stops and the movement of the

roof is immediately reversed.

INITIALISATION

PROCEDURE

The sunroof must be reinitialised after

disconnecting the conventional battery

or if the corresponding protective fuse

is blown. Proceed as follows:

keep the button (B) fig. 31 pressed

so that the roof closes completely in

stages

after full closing, wait for the sunroof

motor to stop.

EMERGENCY OPERATION

If the electrical device for moving the

roof fails, the sun roof can be moved

manually proceeding as described

below:

32

F0S0098

for manual activation remove the

protective cap (A) fig. 32 from its

housing which is located on the internal

covering behind the sun blind

take the Allen key provided from the

tool box in the boot

insert the key provided into housing

(B) fig. 32and turn it clockwise to open

the roof or anticlockwise to close the

roof.

23)

When leaving the car (equipped with

mechanical key with a remote control),

always remove the key from the starter

switch to avoid the risk of injury to those

still inside the car due to accidental

operation of the sunroof. Improper use

of the roof can be dangerous. Before

and during operation, always check that

no-one is exposed to the risk of being

injured by the moving sunroof or by

objects getting caught or hit by it.

12)

Do not open the sunroof if a transverse

roof rack is fitted. Do not open the sun

roof if there is snow or ice on it: you may

damage it.

13)

Do not open the sunroof if there is

snow or ice on it: you may damage it.

14)

Be careful not to hit objects on the roof

rack when you open the tailgate.

29

SOFT TOP

Suggestions

it is advisable to close the soft top

when the car is parked. The closed soft

top effectively protects the car from

bad weather and from theft;

it is advisable to put valuables in the

boot and lock the lid even when the top

is closed.

SOFT TOP MOVEMENT

24) 25) 26)

15) 16) 17)

WARNING The motor may overheat

if the soft top is repeatedly operated

within a short space of time, thus

causing the overheating protection to

inhibit system operation. Wait for a

minute and repeat.

Opening from roof fully closed

position

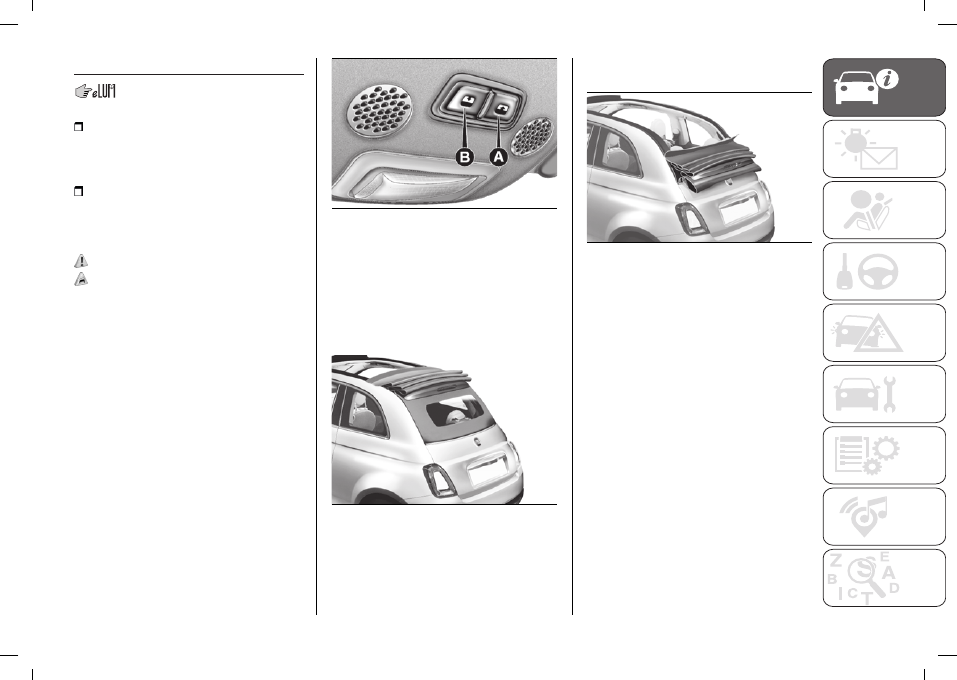

Press the button (A) fig. 33 once to

open the roof automatically to the

horizontal opening position (spoiler

position). If one of the two buttons

is pressed before reaching the

spoiler position, the roof may stop in

an intermediate horizontal opening

position.

33

F0S0542

Opening from top in intermediate

horizontal position

From the horizontal intermediate

position press the button (A) fig. 33 to

move the roof automatically to the

horizontal all open position (spoiler

position) fig. 34.

34

F0S0546

Opening roof from spoiler to all

open position

From the spoiler position, pressing

the (A) fig. 33 button once, the roof

goes automatically to the full opening

position (vertical opening) fig. 35.

35

F0S0545

If one of the two buttons is pressed

before the final position is reached, the

soft top will stop and move back to the

initial position (spoiler position).

WARNING The vertical opening will be

inhibited when the tailgate is open.

WARNING If the soft top locks during

its movement, it may lose the position;

in this case, you should carry out a

complete opening / closing cycle.

Closing the roof from top fully open

position

Press the button (B) fig. 33 once to

automatically close the roof to spoiler

position (vertical section closing). If one

of the two buttons is pressed before

the spoiler position is reached, the

30

roof will stop and movement will be

reversed, moving to the initial position

(all open).

Initial condition: from spoiler

position to top all closed

Press the “one-touch” button (B)

fig. 33 in spoiler position to bring the

top automatically to safety position

(approximately 25 cm from fully closed

position). If one of the two buttons is

pressed before the stop position is

reached, the soft top may stop in an

intermediate horizontal open position.
NOTE The roof will not automatically

close completely; keep button (B)

fig. 33 pressed to close the roof

completely.
The roof will stop instantly if the button

is released before the all closed

position is reached.

Initial condition: from intermediate

position to top all closed

Press the button (B) fig. 33 in the

horizontal intermediate position to bring

the roof automatically to the safety

position (approximately 25 cm from

horizontal all closed position).
Keep the button (B) fig. 33 pressed to

close the roof completely.
The roof will stop instantly if the button

is released before the all closed

position is reached.

IMPORTANT NOTES

The horizontal and vertical parts of

the soft top can be operated at any

speed lower than 100 and 80 km/h

respectively.

The top can be operated at any

temperature in the range from -18 to

+80

°

C.

It is recommended to have the

engine running always when opening or

closing the soft top.

If required, remove the conventional

battery with the soft top either open or

closed, but NOT while it is moving.

Do not fix roof racks to the soft top

and do not travel with objects resting

on the open top.

The activation of the heated rear

windscreen, upon request by the

user, is carried out only if the soft

top is completely closed. If the soft

top is closed incorrectly, the heated

rear window will not function and the

corresponding warning light will not

turn on.

When the soft top is opened using

the relevant control, if the heated rear

windscreen had been engaged it is

automatically deactivated and the

warning light switches off

Do not remove ice from the soft top

with a sharp item.

To prevent damage, do not use

scrapers or sprays to remove ice from

the heated rear window.

Do not put objects on the soft top:

they could fall if the it is operated,

causing damage and injury.

It is advisable to cover the soft top

with a protective sheet if the car is left

parked in the open for a long time.

Do not keep the soft top folded for

a long time: this could cause folds and

creases in the fabric.

Before moving the soft top, check

that there is enough room to carry out

the operation and that there are no

obstacles or people close to its moving

parts.

The cooled air flow into the

passenger compartment may decrease

if the automatic climate control system

is on and the top is not completely

closed.

With the soft top open and the car

travelling, the voice recognition system

may not recognise voice commands

because of the background noise:

with the soft top closed and at a high

speed, the voice function for number

dialling may not be recognised.

EMERGENCY OPERATION

If the buttons fail, the soft top can

be moved manually proceeding as

described below:

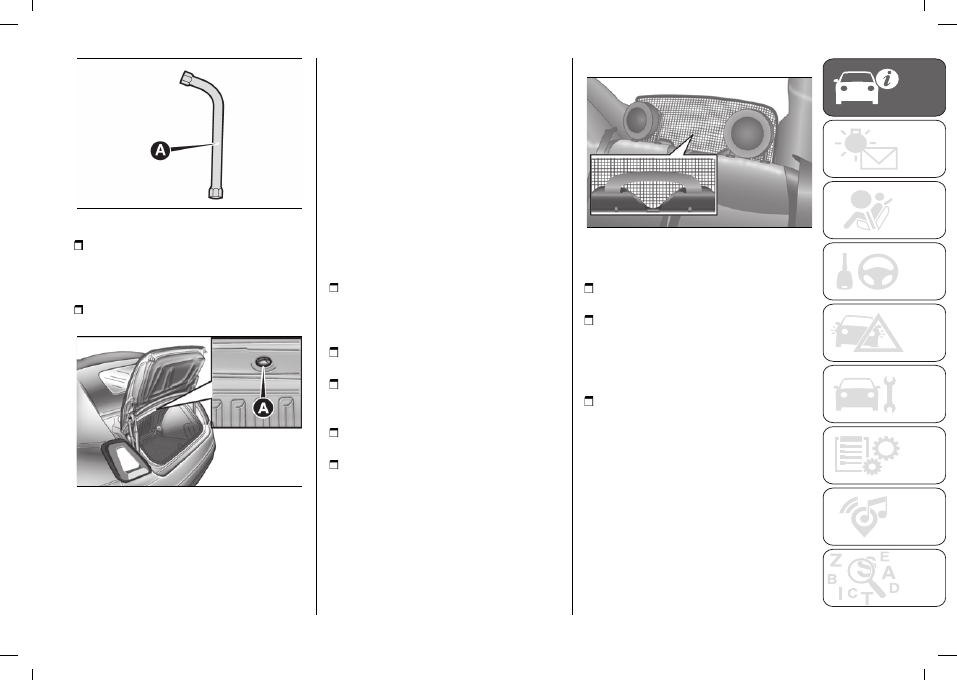

take the key (A) fig. 36 provided and

located in the boot in combination with

the tool box or the Fix&Go kit.

31

36

F0S0547

fit the key in position, visible from

inside the luggage compartment

beneath the parcel shelf in the point

shown in fig. 37;

turn: clockwise to open the soft top;

anticlockwise to close it.

37

F0S0544

If the tailgate fails to open because

the conventional battery is flat, or

following a fault in the tailgate electric

lock, perform the emergency tailgate

opening procedure as described in the

“boot” paragraph of the “Knowing your

car” chapter, then manually move the

soft top as described above.

To restore the automatic movement

conditions, apply to Fiat Service

Network.

INITIALISATION

PROCEDURE

The soft top must be reinitialised after

disconnecting the conventional battery

or if the corresponding protective fuse

is blown.
Proceed as follows:

before carrying out any other

operation, make sure the engine is

on during the whole initialisation

procedure;

keep the opening button pressed

until the soft top is completely open;

when the soft top is completely

open, keep the button pressed for at

least 2 seconds;

keep the closing button pressed until

the soft top is completely closed;

when the soft top is completely

closed, keep the button pressed for at

least 2 seconds.
When the procedure is terminated,

the soft top will automatically carry

out a complete opening and closing

cycle (up to 25 cm from the completely
closed position) to inform the driver that

correct operation has been restored.

WIND STOP

38

F0S0550

To use the Wind Stop fig. 38:

Release the backrest of the rear seat

(single or split).

attach the Wind Stop by inserting

the central part inside the rear screen

guard, with the concave part in the

direction of the passenger, as shown in

fig. 38;

re-position the backrest correctly; the

Wind Stop is locked between the seat

and parcel shelf.

FRONT SPOILER

The car is provided with a front spoiler

which can be raised to improve

aerodynamic comfort inside the

passenger compartment.

32

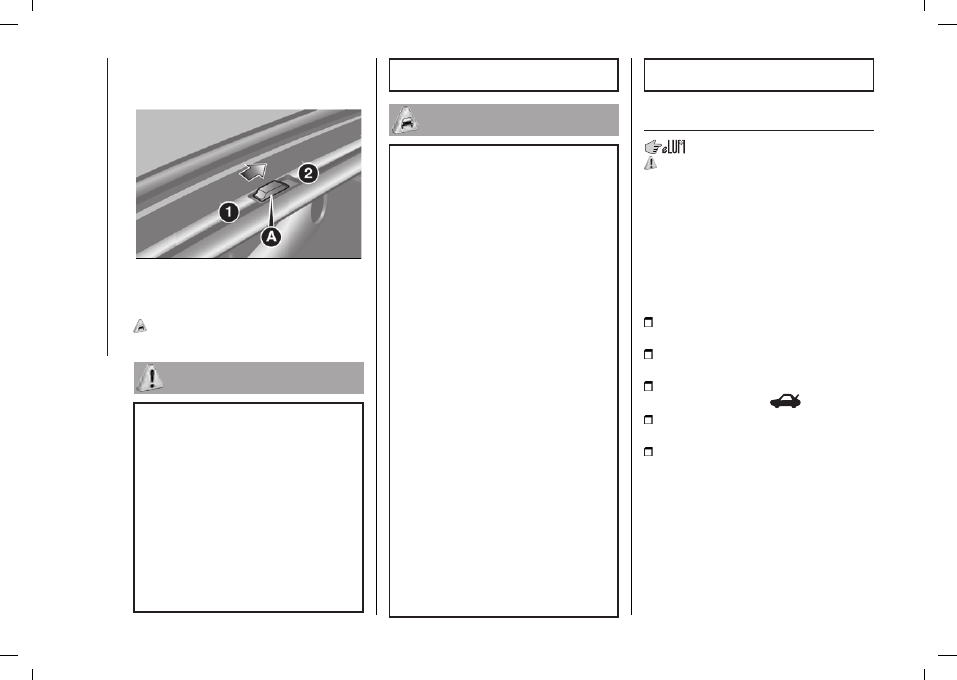

To lift the spoiler, release the catch

by means of the slider (A) moving it to

position 2 as shown in fig. 39

39

F0S0548

WASHING/CLEANING

THE TOP

18) 19) 20) 21) 22) 23) 24) 25)

24)

Keep hands away from the top

mechanism while opening and closing the

top or if the top stops in a position before

completing the cycle to prevent damage

and injury.

25)

Keep children away from the area in

which the top is folding during opening or

closing operations.

26)

When leaving the car, always remove

the key from the ignition device to avoid

the risk of injury due to accidental

operation of the soft top: improper use

of the roof can be dangerous. Before

and during operation, always check that

no-one is at risk of being injured by the

moving soft top roof or by objects getting

caught and dragged by it.

15)

Never open the top in presence of

snow or ice to prevent damage.

16)

Do not place objects on the rear

window shelf to prevent damage while the

top is closing.

17)

Loads may not be secured on the roof.

18)

Bird droppings and plant resins must

be washed off immediately and thoroughly

as the acid they contain is particularly

aggressive.

19)

Never use high-pressure washing

systems.

20)

When using steam washers or

high-pressure water washers, maintain

a suitable distance and do not exceed a

maximum temperature of 60

°

C. Damage,

alterations and water infiltration may

occur if the distance is too small and the

pressure is too high.

21)

If a water jet is used, direct away

from the edges of the fabric and the rear

window frame to prevent water infiltration.

22)

Never use alcohol, petrol, chemical

products, detergents, stain removers, wax,

solvents and "wash and polish" products.

23)

Rinse immediately to remove soap

to prevent stains. Repeat the operation if

needed.

24)

Follow the instructions on the

waterproofing product container for

perfect results.

25)

The rubber seals on the soft top

must be cleaned exclusively with water.

If you notice that this trim is dry or is

sticking, apply talcum powder or products

specifically for rubber trim (silicone spray).

BOOT

27) 28) 29)

ELECTRIC HANDLE

(SOFT TOUCH)

The tailgate can be opened at any time

if the doors are unlocked.
To open it, enable the handle, opening

one of the front doors or unlocking the

doors with the remote control or using

the key without remote control.

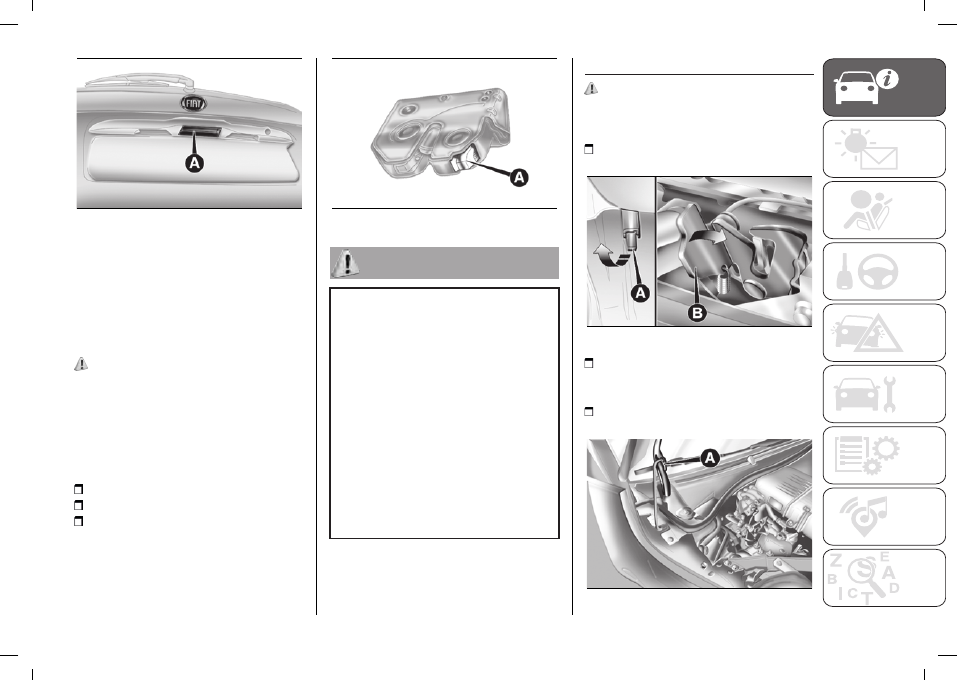

Operate the electric handle A fig. 40

to open the tailgate.

To release the lock manually, use the

metal insert of the ignition key.

To release the lock with the remote

control, press button

.

To close, use the handle located

inside the tailgate.

If the tailgate is not shut properly the

dedicated instrument panel or colour

display warning light (where provided)

will switch on.

33

40

F0S0101

Opening the tailgate with soft top

all open

Pressing the tailgate opening one-

touch button (A) fig. 40 to automatically

close the soft top to spoiler position.

The tailgate can be opened in spoiler

position.

30)

EMERGENCY TAILGATE

OPENING

To open the tailgate from the inside if

the conventional battery in the car is

flat or the electric lock on the tailgate is

faulty, proceed as follows:

take out the rear head restraints;

tilt the backrests;

to unlock the tailgate mechanically,

working from the inside of the luggage

compartment, use lever A fig. 41.

41

F0S0135

27)

Never exceed the maximum permitted

load in the boot; see the “Technical

specifications” section. Also make sure

that the objects you place in the boot have

been properly secured, to avoid them from

being thrown forward consequent to sharp

braking and injuring your passengers.

28)

Be careful not to hit objects on the roof

rack when you open the tailgate.

29)

If you are travelling in areas with few

filling stations and you want to transport

fuel in a spare tank, comply with the law by

using only an approved, suitably secured

tank. In the event of a collision the fire risk

is increased all the same.

30)

Do not drive with the tailgate open as

exhaust fumes may enter the passegner

compartment.

BONNET

31) 32) 33) 34) 35)

OPENING

Proceed as follows:

pull the lever (A) fig. 42 in the

direction indicated by the arrow;

42

F0S0045

move the release lever B in the

direction indicated by the arrow, and

raise the bonnet; locate the safety rod;

Insert the safety rod in the seat (A)

fig. 43 integral to the bonnet.

43

F0S0616

34

CLOSING

To close the bonnet, remove the

bonnet stay and put it back in its

own locking device, slowly lower the

bonnet to about 20 cm from the engine

compartment, then let it drop into

position and check that it is completely

closed. If not, repeat the procedure.

31)

The bonnet may drop suddenly if the

supporting rod is not positioned correctly.

Only perform these operations when the

car is stationary.

32)

Be careful working inside engine

compartment when the engine is hot to

avoid burning yourself. Do not place your

hands near the engine fan as it may be

activated even when the key is removed.

Wait until the engine has cooled.

33)

Be very careful not to allow scarves,

neck ties and other loose articles of

clothing from touching, even accidentally,

any moving parts. This may cause the

clothing to be pulled into the part, resulting

in serious risk to the wearer.

34)

For safety reasons, the bonnet must

always be properly closed while driving.

Therefore, make sure that the bonnet

is properly closed and that the lock is

engaged. If you discover that the bonnet

is not perfectly closed while driving, stop

immediately and close the bonnet in the

correct manner.

35)

Use both hands to lift the bonnet.

Before lifting, check that the windscreen

wiper arms are not raised from the

windscreen, that the vehicle is stationary

and that the handbrake is engaged.

35

KNOWING THE INSTRUMENT PANEL

This section of the handbook gives

you all the information you need to

understand, interpret and use the

instrument panel correctly.

INSTRUMENT PANEL................... 36
DISPLAY..................................... 38
TRIP COMPUTER ........................ 42
WARNING LIGHTS AND

MESSAGES ................................ 45

 KNOWING THE INSTRUMENT PANEL

36

INSTRUMENT PANEL

The instrument background colour and type may vary according to the versions.

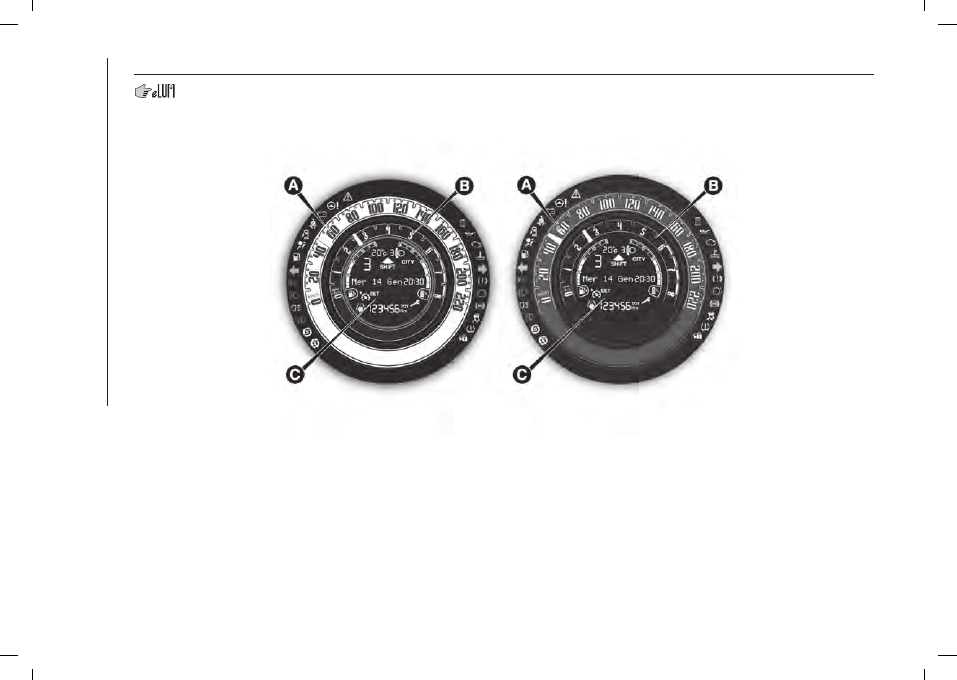

VERSIONS WITH MULTIFUNCTION DISPLAY

44

F0S0687

A. Speedometer B. Rev counter C. Multifunction display with digital fuel level gauge and digital indicator of the auxiliary battery

charge level

37

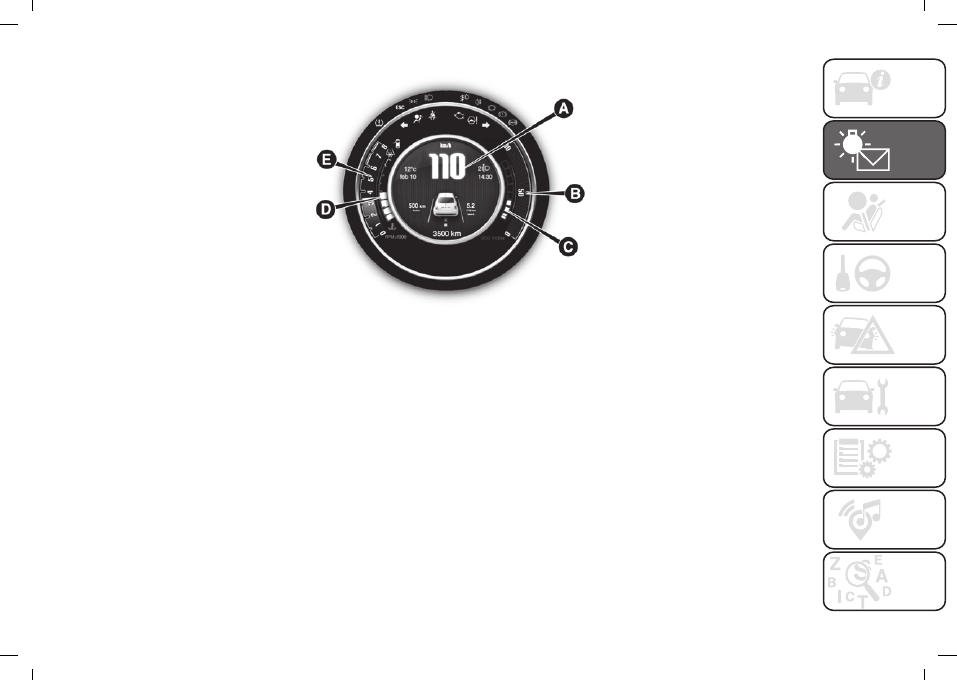

VERSIONS WITH COLOUR DISPLAY

45

F0S0686

A. Colour display B. "Eco Index" digital gauge C. Digital fuel level gauge D. Digital engine coolant temperature gauge E. Rev

counter

 KNOWING THE INSTRUMENT PANEL

38

DISPLAY

MULTIFUNCTION

DISPLAY “STANDARD”

SCREEN

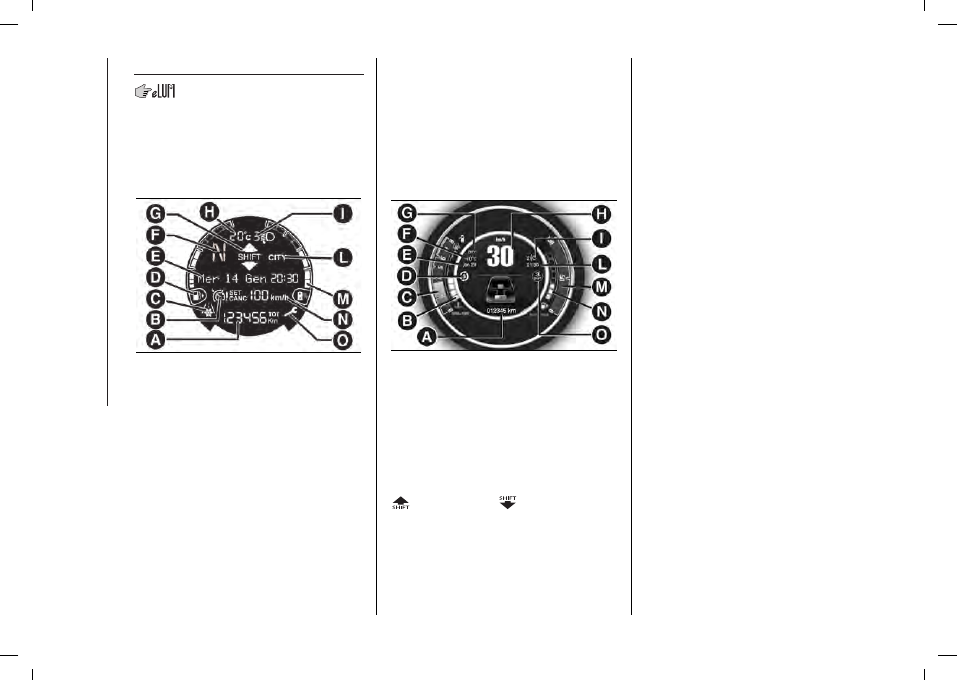

The standard screen fig. 46 shows the

following information:

46

F0S0689

A - Odometer (display of distance

travelled in kilometres/miles)
B - Cruise Control/Speed Limiter
C - Warning of possible ice on the road
D - Digital fuel level gauge
E - Date and time
F - Gear shift advice
G - Gear Shift Indicator
H - Outside temperature gauge
I - Headlight alignment position (with

dipped beam headlights on only)
L - Dualdrive electric steering on

M - Auxiliary battery charge level

indicator
N - Speed Limiter set speed
O - Car maintenance indicator (service)

COLOUR DISPLAY

“STANDARD” SCREEN

The standard screen fig. 47 shows the

following information:

47

F0S0690

A - Odometer (display of distance

travelled in kilometres/miles)
B - Digital engine coolant temperature

indicator
C - Digital rev counter (tachometer)
D - Start&Stop system (with engine off)

/ GSI advice to shift to a higher gear

(

) or lower gear (

) (while driving

with the engine running)
E - Date
F - Outside temperature gauge
G - Dualdrive electric steering on
H - Car speed indication

I - Headlight alignment position (with

dipped beam headlights on only)
L - Time
M - Eco Index
N - Digital fuel level gauge
O - Suggested gear to be engaged

with engine off (see "Advice to shift to

neutral gear (N)" paragraph)

AUXILIARY BATTERY

CHARGE LEVEL

INDICATOR

(versions with multifunction display)
The digital indicator (M) fig. 46 shows

the charge level of the auxiliary battery

of the hybrid system. The eight

segments light progressively from the

bottom upwards as the battery charge

state increases.

DIGITAL ENGINE

COOLANT TEMPERATURE

GAUGE

(versions with colour display)
The digital gauge (B) fig. 47 indicates

the temperature of the engine coolant

and starts giving indications when

the coolant temperature exceeds

approximately 50

°

C.

NOTE For versions with a multifunction

display, the temperature indication is

among the Trip Computer items.
NOTE For versions with a multifunction

display, refer to the description in the

39

"Trip computer" paragraph in this

chapter.

GEAR SHIFT INDICATOR

(when driving on level road)
The GSI (Gear Shift Indicator) system

advises the driver to change gear

through a special indication on the

display.
Through the GSI, the driver is informed

that shifting gear will allow a reduction

in fuel consumption.
When the

icon is shown on the

display, the GSI advises the driver

to shift up, while the

icon on the

display advises the driver to shift down.
The indication on the instrument panel

remains until the driver shifts gear

or the driving conditions return to a

situation where gear shifting is not

required to improve consumption.
NOTE We recommend following the

instructions given by the GSI system

mainly on level roads; the instructions

may be less accurate when driving

on sloping roads or in the mountains

because of the typical characteristics of

these cases.

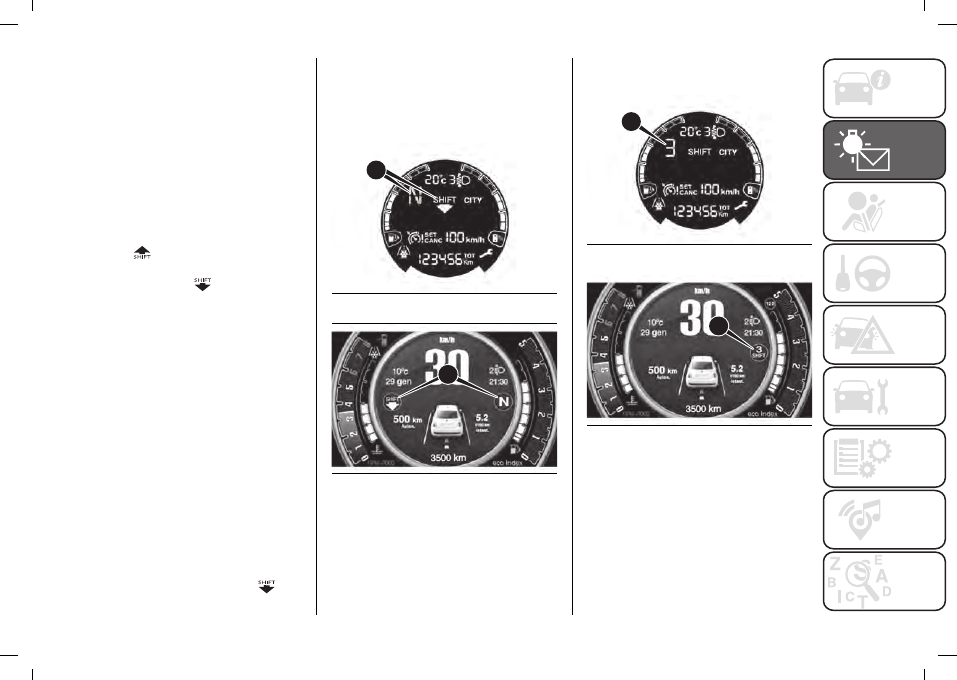

Advice to shift to neutral gear (N)

When the speed drops below 30 km/h

and the conditions permit, the GSI

advises shifting to neutral by displaying

the letter "N" and the indication

((A)

fig. 48 for versions with multifunction

display, (B) fig. 49 for versions with

colour display). If the conditions permit,

the heat engine turns off after shifting to

neutral in order to reduce consumption

("EXTENDED S&S" function).

A

48

F0S0709

B

49

F0S0708

If you want to restart the engine by

operating the clutch, the GSI will

suggest the gear to be engaged most

appropriate to the speed of the car,

displaying it in position (A) fig. 50 (for

versions with multifunction display) or

(B) fig. 51 (for versions with colour

display).

A

50

F0S0701

B

51

F0S0700
