Fiat Qubo (2018 year). Manual - part 10

COLD TYRE INFLATION PRESSURE (bar)

Measurement

TYRES PROVIDED

SPARE

WHEEL

(*)

No load

Medium load

Full load

Front

Rear

Front

Rear

Front

Rear

185/65 R15 88T

2.3

2.2

2.3

2.1

2.3

2.5

2.5

195/55 R16 87T

2.3

2.1

2.3

2.1

2.4 / 2.3

(**)

2.4 / 2.5

(**)

(*) (for versions/markets, where provided)
(**) for 1.4 8v Natural Power version only

When the tyres are warm, add +0.3 bar to the pressure value prescribed. However, recheck that the value is correct with the
tyre cold.
With snow tyres, add +0.2 bar to the pressure value prescribed for standard tyres.
When running at speeds over 160 km/h, inflate tyres at full-load pressures.

WARNING

148) Never use the space-saver spare wheel for more than strictly necessary and never exceed 80 km/h. On the space-saver wheel there is
an orange label, summarising the main warnings regarding usage restrictions. Never remove or cover the label. Warning! For temporary
use only! 80 km/h max.! Replace by standard wheel as soon as possible.

152

TECHNICAL

DA

T

A

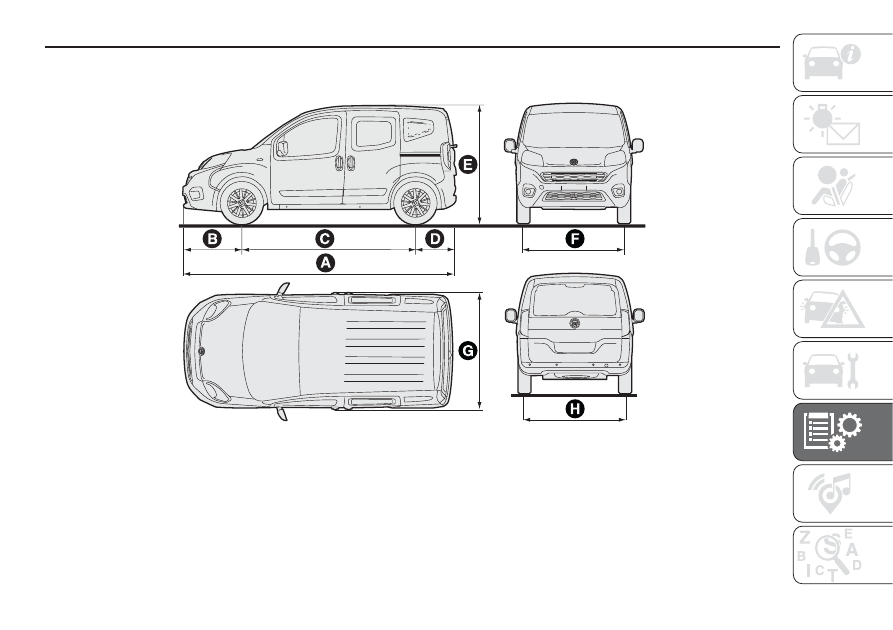

DIMENSIONS

Dimensions are expressed in mm and refer to the vehicle fitted with standard tyres.
Height is measured with vehicle unladen.

174

F0T0301

153

A

B

C

D

E

F

G

H

Qubo
versions

3957/3959

(**)

854/855

(**)

2513

590/591

(**)

1735/1803

(*)

1462

1716

1464

Qubo
Trekking
versions

3971

854

2513

604

1742/1810

(*)

1464

1716

1465

(**) Natural Power versions
(*)With roof bars (for versions/markets where provided)
Natural Power versions:
Luggage compartment capacity:

With rear backrests not folded over: 275 litres

With rear backrests folded over: 553 litres

Small variations in size are possible depending on the dimensions of the rims.

154

TECHNICAL

DA

T

A

PERFORMANCE

Top speed permitted after initial period of use (km/h).

Versions

km/h

1.4 Euro 6

155

1.3 MultiJet 80 HP Euro 6

161

1.3 MultiJet 80 HP Euro 6

(°)

161

1.3 Multijet 95 HP Euro 6

167

PETROL

METHANE

1.4 Natural Power

155

149

(°) Versions with DUALOGIC™ transmission

155

WEIGHTS AND
LOADS

To identify the weights and loads for
your vehicle, refer to the plate shown in
fig. 0 175 and described in the “Vehicle
summary identification and paintwork
plate” chapter, or refer to the vehicle
registration certificate showing the
type-approved weights (for markets,
where provided).

D Maximum permitted weight of fully

laden vehicle (GVW).

E Maximum permitted weight of the

vehicle (GVW) fully laden plus trailer. If
there is no value in the field or if
there is a dash, it means that the
vehicle cannot tow.

F Maximum permitted weight on first

axle (front).

G Maximum permitted weight on

second axle (rear).

To calculate the towable weight with a
braked trailer, take the difference
between values E and D shown on the
plate.
E.g.: E=6000 kg - D=3500 kg
Braked trailer=2500 kg
IMPORTANT Do not exceed the
indicated trailer and towable weights.
IMPORTANT Respect the vehicle
towing capacities.
The tables show the towable weight for
engine version.

XXX

XXX

XXX

VERSIONE-VERSION

N° PER RICAMBI
N° FOR SPARES

MADE IN TURKEY

XXXX

xxx

MOTORE-ENGINE

CODICE COLORE/PAINT

2 -

1 -

Kg

Kg

Kg

Kg

XXXXXXXXXXXX

175

F0V0726

156

TECHNICAL

DA

T

A

TOWABLE WEIGHTS (kg)

Key:
A = TOWABLE WEIGHT
B = UNBRAKED TRAILER
C = LOAD ON TOW HOOK
D = LOAD ON ROOF

VERSION GVW

ENGINE

A

B

C

D

QUBO N1

1755

1.3 Multijet 80 HP Euro 6

1000

400

60

70

1.3 MultiJet 95 HP Euro 6

1000

400

60

70

1755

(*)

1.3 Multijet

(*)

600

400

60

70

QUBO

1690

1.4 Euro 6

600

400

60

70

1710

1.3 Multijet 80 HP Euro 6

1000

400

60

70

1.3 MultiJet 95 HP Euro 6

1000

400

60

70

1750

1.4 Natural Power

—

—

—

70

(*) Version for specific markets
N1 = goods carrier

NOTE For vehicles with tow hook: the vertical static load on the tow hook must be within the maximum permitted weight
declared for the vehicle.

157

Methane cylinder capacity

(#) :

-

-

-

13

(approximately)

Methane

Engine cooling system:

6.64

-

6.6

-

Mixture of distilled water and
PARAFLU

UP

liquid at 50%

(*)

Engine sump:

-

2.1

2.4

-

SELENIA K P.E. (1.4 Euro 6
version) / SELENIA MULTIPOWER
GAS 5W-40 (1.4 Natural Power
version)

Engine sump and filter:

-

2.25

2.6

-

Gearbox casing/differential:

-

1.5

-

1.5

TUTELA TRANSMISSION
TECHNYX

Hydraulic power steering:

0.38

0.35

0.38

0.35

TUTELA TRANSMISSION GI/E

Hydraulic brake circuit:

-

0.50

-

0.5

TUTELA TOP 4 or TUTELA TOP
4/S

Windscreen and rear window washer
fluid reservoir:

3.0

-

3.0

-

Water and fluid mixture
PETRONAS DURANCE SC 35

(#) The amount of methane depends on the outside temperature, the supply pressure, the quality of the gas and the type of refuelling system.

(#) Total cylinder volume about 77 litres.
(*)When the vehicle is used in particularly harsh weather conditions, we recommend using a 60-40 mixture of PARAFLU

UP

and demineralised water.

IMPORTANT Note that when using a fuel like methane, the range is extremely variable because in addition to the vehicle
maintenance and driving conditions it also depends on the temperature of the gas in the cylinder.

The methane actually heats up during the refuelling and cools down whilst driving, undergoing variations in pressure that
reduce the quantity that can be used.
It should also be pointed out that whilst the vehicle is being run in (up to around 3000 km) the fuel consumption may be higher
than the figures given.

158

TECHNICAL

DA

T

A

REFUELLING

1.4 Euro 6

1.4 Natural Power

Recommended fuels and original
lubricants

litres

kg

litres

kg

Fuel tank:

45

-

45

-

Unleaded petrol with R.O.N. no
lower than 95 (EN228 specifications)

including a reserve of:

6/7

-

6/7

-

1.3 Multijet 80 HP Euro 6 - 1.3 Multijet 95 HP Euro 6

Recommended fuels and
original lubricants

litres

kg

Fuel tank:

45

-

Diesel for motor vehicles
(EN590 Specification)

including a reserve of:

6/7

-

Engine cooling system:

7.6

-

Mixture of distilled water and
PARAFLU

UP

liquid at 50%

(*)

Engine sump:

3.7

3.13

SELENIA WR FORWARD

Engine sump and filter:

3.9

3.30

Gearbox casing/differential:

1.84

1.6

TUTELA TRANSMISSION
TECHNYX

DUALOGIC™ transmission actuation
hydraulic system (1.3 Multijet 80 HP Euro
6 versions):

0.6

0.5

TUTELA CAR CS SPEED

Hydraulic power steering:

0.38

0.35

TUTELA TRANSMISSION
GI/E

Hydraulic brake circuit:

-

0.5

TUTELA TOP 4 or TUTELA
TOP 4/S

Windscreen and rear window washer
fluid reservoir:

3.0

-

Water and fluid mixture
PETRONAS DURANCE SC
35

(*)When the vehicle is used in particularly harsh weather conditions, we recommend using a 60-40 mixture of PARAFLU

UP

and demineralised water.

159

FLUIDS AND LUBRICANTS

Your vehicle is equipped with an engine oil that has been thoroughly developed and tested in order to meet the
requirements of the Service Schedule. Constant use of the prescribed lubricants guarantees the fuel consumption
and emission specifications. Lubricant quality is crucial for engine operation and duration.

RECOMMENDED PRODUCTS AND THEIR SPECIFICATIONS

49)

Use

Features

Specification

Original fluids and

lubricants

Applications /

Replacement frequency

Lubricants for petrol
engines

SAE 5W-40 ACEA C3.

9.55535-S2

SELENIA K P.E.
Contractual Technical
Reference N° F603.C07

According to Scheduled
Servicing Plan

Lubricants for diesel
engines

SAE 0W-20 ACEA C2.

FIAT 9.55535-DS1

SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13

According to Scheduled
Servicing Plan

Lubricants for petrol/
methane engines

SAE 5W-40 ACEA C3

FIAT 9.55535-T2

SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09

According to annual
maintenance and
inspection plan

160

TECHNICAL

DA

T

A

Use

Features

Specification

Original fluids and

lubricants

Applications /

Replacement frequency

Lubricants and greases
for drive transmission

SAE 75W- 85 grade
synthetic lubricant.

9.55550-MX3

TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference N° F010.B05

Mechanical differentials
and gearboxes (Diesel and
1.4 Euro 6 versions)

Specific fluid for electro-
hydraulic ratio selector
actuators.

9.55550-SA1

TUTELA CAR CS
SPEED
Contractual Technical
Reference No. F005.F98

DUALOGIC™ electrically
controlled electrohydraulic
actuator

Molybdenum disulphide
grease, for use at high
temperatures. N.L.G.I.
consistency 1-2.

9.55580-GRAS II

TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07

Wheel side constant
velocity joints

Grease for constant
velocity joints with low
friction coefficient. N.L.G.I.
consistency 0-1.

9.55580-GRAS II

TUTELA STAR 700
Contractual Technical
Reference N° F701.C07

Differential side constant
velocity joints

Automatic transmission
lubricant. Exceeding ATF
DEXRON III specifications.

FIAT 9.55550- AG2

TUTELA
TRANSMISSION GI/E
Contractual Technical
Reference N° F001.C94

Hydraulic power steering

Brake fluid

Synthetic fluid, NHTSA no.
116 DOT 4, ISO 4925,
SAE J-1704, CUNA NC
956-01.

9.55597 or MS.90039

TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
or
TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15

Hydraulic brakes and
hydraulic clutch controls

161

Use

Features

Specification

Original fluids and

lubricants

Applications /

Replacement frequency

Protective agent for
radiators

Red protective with
antifreeze action, based
on inhibited monoethyl
glycol with organic
formula. Exceeds CUNA
NC 956-16, ASTM D
3306 specifications.

9.55523 or MS.90032

PARAFLU

UP

(*)

Contractual Technical
Reference N° F101.M01

Percentage of use: 50%
demineralised water 50%
PARAFLU

UP

(**)

Fuel additive

Additive for diesel
antifreeze, protecting
diesel engines.

—

PETRONAS DURANCE
DIESEL ART

(***)

Contractual Technical
Reference N° F601.C06

To be mixed with diesel
(25 cc per 10 litres)

Windscreen/rear
window washer fluid

Mixture of alcohol, water
and surfactants CUNA NC
956-II.

9.55522 or MS.90043

PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16

To be used diluted or
undiluted in windscreen
washer/wiper systems

(*)IMPORTANT Do not top up or mix with other fluids which have different specifications from those described.
(**)When the vehicle is used in particularly harsh weather conditions, we recommend using a mixture of 60% PARAFLU

UP

and 40% demineralised water.

(***) Recommended product.

If lubricants conforming to the specific request are not available, products that meet the indicated specifications can be used to
top up; in this case optimal performance of the engine is not guaranteed.
For petrol engines running on methane, we recommend using the original product formulated specifically for this type of use.
The use of products with specifications below SAE 5W-40 ACEA C3 could cause damage to the engine not covered by the
warranty.

WARNING

49) The use of products with different specifications than those indicated above could cause damage to the engine not covered by the
warranty.

162

TECHNICAL

DA

T

A

FUEL CONSUMPTION

The fuel consumption figures given in the table below are determined on the basis of the type-approval tests laid down by
specific European Directives.
The following procedures are used to measure the fuel consumption:

urban cycle: begins with cold starting, followed by driving simulating the use of the vehicle in town;

extra-urban cycle: driving that simulates using the vehicle out of town with frequent acceleration in all gears; the speed

varies from 0 to 120 km/h;

combined consumption: calculated with a weighting of approximately 37% of the urban cycle and 63% of the extra-urban

cycle.

IMPORTANT The type of route, traffic situations, weather conditions, driving style, general conditions of the vehicle, trim
level/equipment/accessories, climate control system, vehicle load, roof rack, other situations that affect aerodynamics or air
drag may lead to different fuel consumption levels than those measured.

Fuel consumption according to the current European directive (litres/100km)

NOTE Consumption of methane-fuelled Natural Power versions is intended in m

3

/100 km.

Versions

Urban

Extra-urban

Combined

1.4 Euro 6

8.9

5.8

6.9

1.3 Multijet 80 HP / 95 HP Euro 6

4.8

3.6

4.0

1.3 Multijet 80 HP / 95 HP NO
START & STOP Euro 6

5.7

3.8

4.5

1.3 MultiJet 80 HP Euro 6

(#)

4.7

3.5

3.9

1.4 Natural Power

8.9

(°) / 8.6 (°°)

5.5

(°)

/ 5.5

(°°)

6.8

(°)

/ 6.6

(°°)

(#) Versions with DUALOGIC™ transmission (consumption related to AUTO-ECO logic)
(°) Running on petrol
(°°) Methane fuel supply (m

3

/100 km)

163

CO

2

EMISSIONS

The CO

2

emission figures in the table below refer to combined fuel consumption.

Versions

CO

2

emissions according to the current European directive

(g/km)

1.4 Euro 6 Euro 6

161

1.3 Multijet 80 HP / 95 HP Euro 6

106

1.3 Multijet 80 HP / 95 HP NO START & STOP Euro 6

118

1.3 Multijet 80HP Euro 6

(#)

103

1.4 Natural Power

157

(°)

/ 119

(°°)

(#) Versions with DUALOGIC™ transmission
(°) Running on petrol
(°°) Running on methane

164

TECHNICAL

DA

T

A

PRESCRIPTIONS FOR HANDLING THE VEHICLE AT THE END OF
ITS LIFE

Fiat has been committed for many years to safeguarding the environment through the constant improvement of its production
processes and manufacturing products that are increasingly "eco-compatible". To assure customers of the best possible
service in terms of respecting environmental laws and in response to European Directive 2000/53/EC governing vehicles at the
end of their life, Fiat is offering their customers the opportunity of handing over their vehicle (*) at the end of its life without
incurring any additional costs.
The European Directive sets out that when the vehicle is handed over, the last keeper or owner should not incur any expenses
as a result of it having a zero or negative market value. In particular, in almost all European Union countries, until 1st January
2007, vehicles registered after 1st July 2002 will be collected free of charge, whilst from 2007 collection will be free of charge
irrespective of the year of registration as long as the vehicle contains its basic components (in particular, the engine and
bodywork) and has no additional waste.
To hand your vehicle over at the end of its life without extra cost, contact a Fiat Dealership or authorised collection and
scrapping centres. These centres have been carefully chosen to offer high quality service for the collection, treatment and
recycling of vehicles at their end of life, respecting the surrounding environment.
You can find further information on these collection and scrapping centres either from a Fiat or Fiat Commercial Vehicle
Dealership or by calling the freephone number 00800 3428 0000 or by going on the Fiat website.
(*) Vehicle for transporting passengers with a maximum of nine seats and a total permitted weight of 3.5 t

165

RADIO

(for versions/markets, where provided)

The radio has been designed according
to the specifications of the passenger
compartment, with a personalised
design matching the style of the
dashboard perfectly.

TIPS

Road safety

Please, learn how to use all different
radio functions (e.g. save stations)
before beginning to drive.

Reception conditions

Reception conditions change
constantly while driving. Reception may
be interfered with by the presence of
mountains, buildings or bridges,
especially when you are far away from
the broadcaster.

IMPORTANT The volume may be
increased when receiving traffic
information and news.

149)

Care and maintenance

Clean the cover with a soft anti-static
cloth only. Cleaning and polishing
products may damage the surface.

ANTITHEFT PROTECTION

The radio is equipped with an anti-theft
protection system based on the
exchange of information between the
radio and the electronic control unit
(Body Computer) present on the
vehicle.
This system guarantees maximum
safety and prevents the secret code
from being entered each time the radio
power supply is disconnected.
If the check has a positive outcome, the
radio will start to function, whereas if
the comparison codes are not the
same or if the electronic control unit
(Body Computer) is replaced, the
device will ask the user to enter the
secret code according to the procedure
described in the paragraph below.
Entering the secret code
When the radio is switched on, if the
secret code is requested, the display
will show the word "Code" for about 2
seconds followed by four dashes "- -
- -".
The code is made up of four digits from
1 to 6, each corresponding to one of
the dashes.
To enter the first digit, press the
corresponding button of the preset
stations (from 1 to 6). Enter the other
code digits in the same way.

If the four digits are not entered within
20 seconds, the display will show
"Enter code - - - -". If this occurs, it is
not considered an incorrect code entry.
After entering the fourth digit (within
20 seconds), the radio will work.
If an incorrect code is entered, the radio
will emit a sound and the display
shows the text "Radio blocked/wait" to
notify the user of the need to enter
the correct code.
Each time the user enters an incorrect
code, the waiting time will gradually
increase (1 min, 2 min, 4 min, 8 min, 16
min, 30 min,1h, 2h, 4h, 8h, 16h, 24h)
up to a maximum of 24 hours. The
waiting time will be shown on the
display with the text "Radio blocked/
wait". After the text has disappeared it
is possible to start the code entering
procedure again.

Vehicle radio passport
This document certifies ownership of
the car radio. The car radio passport
shows the radio model, serial number
and secret code.

IMPORTANT Keep the radio passport in
a safe place so that you can give the
information to the relevant authorities if
the radio is stolen.

167

In case of loss of the car radio
passport, contact the Fiat Dealership,
taking an ID document and the vehicle
ownership documents.

SETUP

The system consists of:

radio supply leads;

front door panel speaker cables;

rear speaker wires (located next to

parcel shelf) (for versions/markets,
where provided)

radio housing;

antenna wires.

SYSTEM TECHNICAL
SPECIFICATIONS

The system consists of:

radio supply leads;

front door panel speaker cables;

rear speaker wires (located next to

parcel shelf) (for versions/markets,
where provided)

2 tweeter located on rear-view mirror

trim;

2 mid-woofer Ø130 mm located on

the door;

rear speakers (optional, for

versions/markets, where provided);

2 full-range Ø100 mm speakers

located on the parcel shelf;

anti-theft protection system;

aerial;

radio with CD MP3 player.

168

MUL

TIMEDIA
