Fiat Qubo (2018 year). Manual - part 8

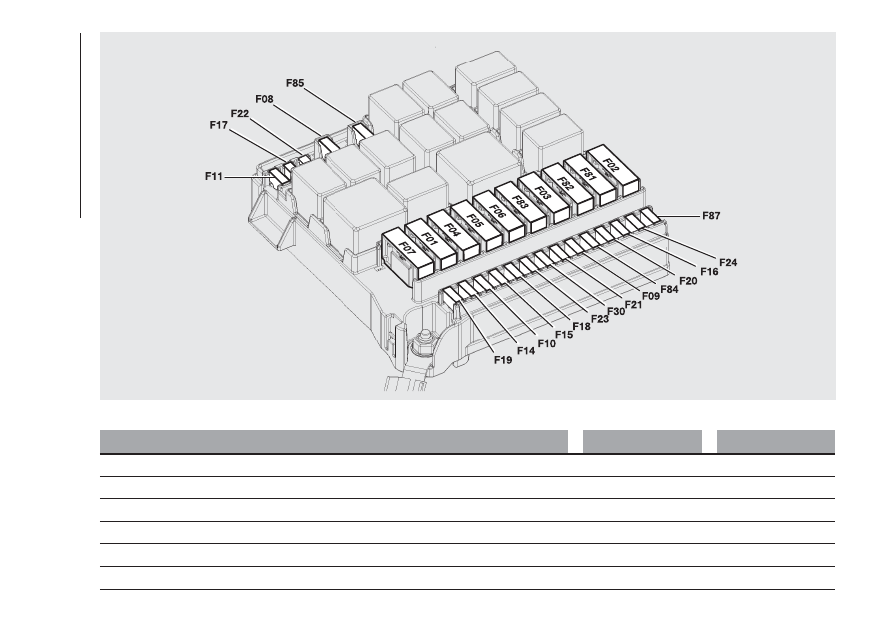

PROTECTED DEVICE - fig. 157

FUSE

AMPERE

Spare (trailer kit)

F09

10

Methane system solenoid valves (CNG)

F09

10

Horns

F10

10

Main beam headlights

F14

15

Rear power socket

F15

15

Dualogic™ transmission control unit and gear selector lever (+ ignition power supply)

F16

7.5

157

F0T0181

120

IN

AN

EMERGENCY

PROTECTED DEVICE - fig. 157

FUSE

AMPERE

Air conditioning compressor

F19

7.5

Heated rear window, mirror defrosters

F20

30

Fuel pump

F21

15

Fog lights

F08

15

Dualogic™ pump power supply (+ battery)

F82

30

Dualogic™ transmission control unit (+ battery power supply)

F84

15

Cigar lighter/Passenger compartment socket/Heated seats/USB APO

F85

30

IBS battery charge sensor for Start&Stop system (1.3 Multijet Euro 6 with Start&Stop)

F87

5

121

PASSENGER
COMPARTMENT FUSE
BOX

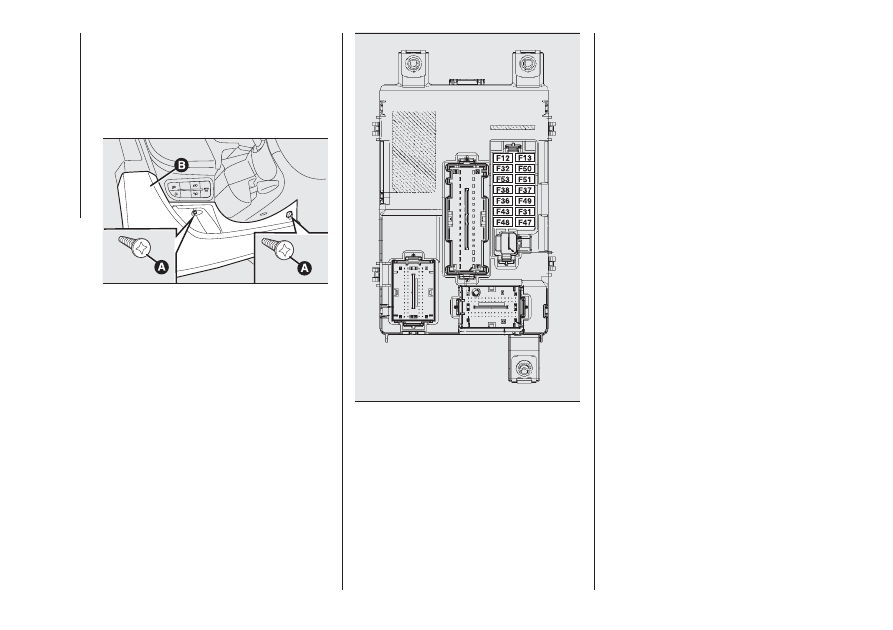

Loosen the two screws A fig. 158 using
the metallic insert of ignition key and
then remove the flap B.

The fuses are positioned in the two
areas shown in fig. 159.

158

F0T0178

159

F0T0183

122

IN

AN

EMERGENCY

PROTECTED DEVICE - fig. 159

FUSE

AMPERE

Dipped headlight (passenger side)

F12

(*)

7.5

Dipped headlight (driver side)/Headlight alignment corrector

F13

7.5 / 5

(*)

INT/A SCM relay coils

F31

5

Timed interior lighting

F32

(*)

7.5

Radio

Bluetooth®

system node/Blue&Me™ node/EOBD diagnostic socket/Volumetric

alarm ECU/Alarm siren ECU

F36

10

Instrument panel node/Stop light control (NO)

F37

5

Door/luggage compartment lock actuators

(*)

F38

20

Windscreen washer/rear window washer bidirectional pump

F43

15

Front electric window (driver side)

(*)

F47

20

Front electric window (passenger side)

(*)

F48

20

Controls lighting/Parking sensors ECU/Electric wing mirrors control/Volumetric alarm ECU

F49

5

INT Radio node/

Bluetooth

® system ECU/Blue&Me™ node/Electric wing mirrors

movement/Clutch switch/
Brake light control (NC)

F51

7.5

Instrument panel node

F53

5

Door mirror defrosters

F41

7.5

Available

F45

-

Available

F46

-

Available

F90

-

Available

F91

-

Available

F92

-

Available

F93

-

(*)For versions/markets, where provided

123

PROTECTED DEVICE - fig. 159

FUSE

AMPERE

Cigar lighter/Passenger compartment power socket

F94

15

Available

F95

-

Cigar lighter/Passenger compartment power socket

F96

15

Front seat heater (driver side)

F97

10

Front seat heater (passenger side)

F98

10

WARNING

118) If the replaced fuse blows again, contact a Fiat Dealership.
119) Never replace a fuse with another with a higher amp rating; DANGER OF FIRE.
120) If a general protection fuse (MEGA-FUSE, MIDI-FUSE) is activated, contact a Fiat Dealership.
121) Before replacing a fuse, make sure that the ignition key has been removed and that all the other services are switched off and/or
disengaged.
122) Contact Fiat Dealership if a safety system (airbags, brakes), engine system (engine, gearbox) or steering system general protection fuse
blows.

WARNING

37) Never replace a fuse with metal wires or other material.
38) If you need to clean the engine compartment, take care not to directly hit the fuse box with the water jet.

124

IN

AN

EMERGENCY

JUMP STARTING

If the warning light

remains on

continuously on the instrument panel,
contact the Fiat Dealership immediately.

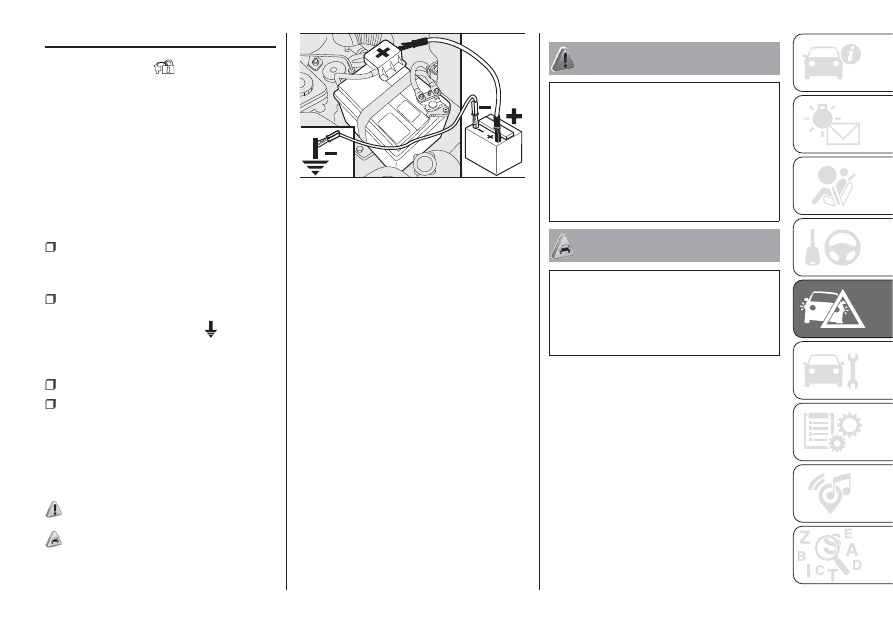

JUMP STARTING

If the battery is flat, it is possible to start
the engine using an auxiliary battery
with the same capacity or a little higher
than the flat one.
Proceed as follows to start the vehicle
fig. 160:

connect the positive terminals (+

mark near the terminal) of the two
batteries using a suitable lead;

with a second lead, connect the

negative terminal (-) of the auxiliary
battery to an earthing point

on the

engine or the gearbox of the vehicle to
be started;

start the engine;

when the engine has been started,

remove the leads reversing the order
above.
If after a few attempts the engine does
not start, do not persist but contact
the nearest Fiat Dealership.

123)

39)

IMPORTANT Do not directly connect
the negative terminals of the two
batteries: sparks could ignite explosive
gas released from the battery. If the
auxiliary battery is installed on another
vehicle, avoid any metal parts on the
latter and the vehicle with the flat
battery from accidentally coming into
contact.

BUMP STARTING

Never bump start the engine by
pushing, towing or driving downhill.
This could cause fuel to flow into the
catalytic converter and damage it
beyond repair.

IMPORTANT Remember that the brake
booster and the power steering system
are not active until the engine is started,
so you will need to apply much more
force to the brake pedal or steering
wheel.

WARNING

123) This starting procedure must be
performed by expert personnel because
incorrect actions could cause electrical
discharge of considerable intensity.
Furthermore, battery fluid is poisonous and
corrosive: avoid contact with skin and
eyes. Keep naked flames and lighted
cigarettes away from the battery and do
not cause sparks.

WARNING

39) Never use a fast battery-charger to
start the engine as this could damage the
electronic systems of your vehicle,
particularly the ignition and engine fuel
supply control units.

160

F0T0189

125

FUEL CUT-OFF
SYSTEM

124)

This intervenes in the case of an impact
causing:

the interruption of the fuel supply

with the engine consequently cutting
out;

the automatic unlocking of the

doors;

turning on the lights inside the car.

When the system has been triggered,
the message “Fuel cut off, see
handbook” is displayed on some
versions.

IMPORTANT Check carefully for fuel
leaks, for instance in the engine
compartment, under the vehicle or near
the tank area.
After a crash, turn the ignition key to
STOP to avoid draining the battery.
The following procedure should be
carried out to restore the correct
operation of the vehicle:

turn the ignition key to MAR;

activate the right direction indicator;

deactivate the right direction

indicator;

activate the left direction indicator;

deactivate the left direction indicator;

activate the right direction indicator;

deactivate the right direction

indicator;

activate the left direction indicator;

deactivate the left direction indicator;

turn the ignition key to STOP.

Natural Power versions

In the event of an impact to the car, the
petrol and injection supply is cut off
immediately, causing the engine to cut
out and, as a result, the safety solenoid
valves to close.

WARNING

124) If, after an impact, you smell fuel or
notice leaks from the fuel system, do
not reactivate the system to avoid the risk
of fire.

TOWING THE
VEHICLE

The tow ring provided with the vehicle
is located in the tool box located in
the boot.

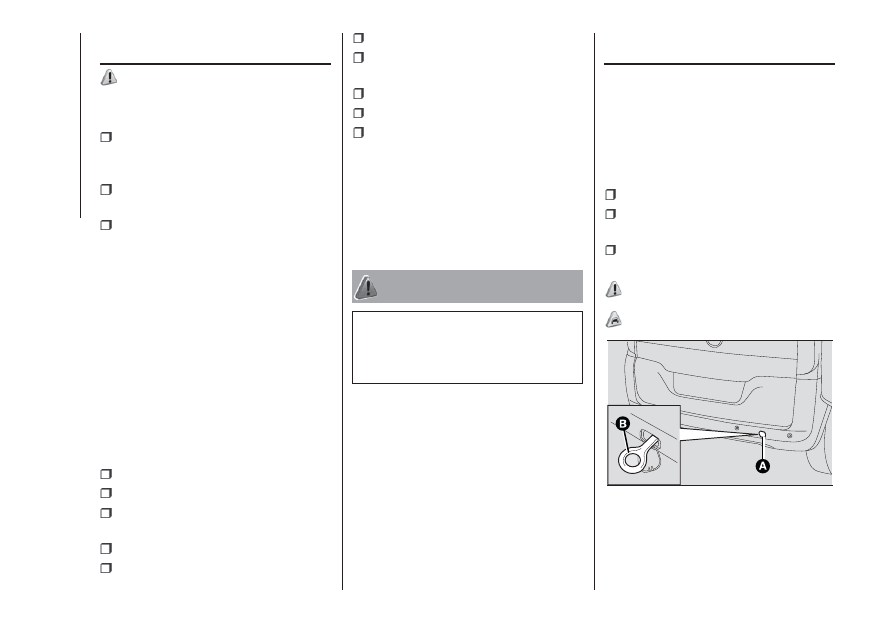

ATTACHING THE TOW
HOOK

Proceed as follows:

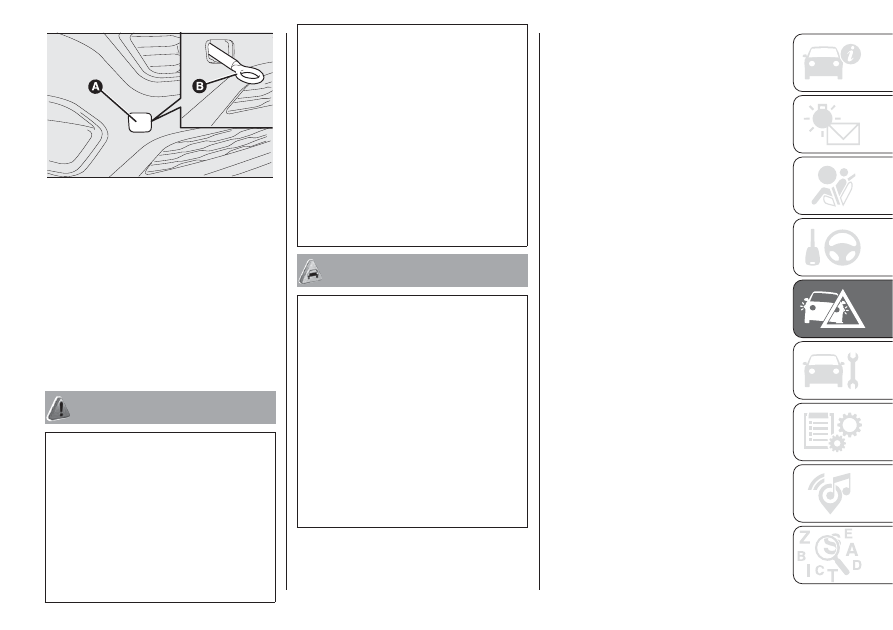

release the cap A fig. 161 fig. 162;

take the tow hook B fig. 161 fig. 162

from the tool bag;

fully tighten the ring on the threaded

front or rear pin.

125) 126) 127) 128)

40)

161

F0T0420

126

IN

AN

EMERGENCY

Versions with DUALOGIC™
transmission

Make sure that the gearbox is in neutral
(N) (checking that the vehicle moves
when pushed) and proceed in the same
way as for towing a normal vehicle
with a manual transmission.
If the gear lever cannot be put in
neutral, do not tow the vehicle, but
contact a Fiat Dealership.

WARNING

125) Before towing, turn the ignition key to
MAR-ON and then to STOP without
removing it. The steering column
will automatically lock when the key is
removed and the wheels cannot be
steered.
126) Before tightening the hook clean the
threaded housing thoroughly. Before
towing the vehicle, make sure that the tow
ring is fully tightened in its appropriate
housing.

127) Do not start the engine whilst the
vehicle is being towed.
128) Remember that the brake booster will
not work while the vehicle is being towed
and that more pressure must be applied to
the pedal. Do not use flexible cables when
towing and avoid jerky movements. During
towing operations, make sure that the
fastened joint does not damage adjoining
components. When towing the vehicle, it is
necessary to obey specific road regulations
which relate both to the towing device as
well as to the behaviour to adopt on the
road. Do not start the engine whilst the
vehicle is being towed.

WARNING

40) The front and rear tow hooks should
be used only for emergencies on the road.
You are allowed to tow the vehicle for
short distances using an appropriate
device in accordance with the highway
code (a rigid bar), to move the vehicle on
the road in readiness for towing or
transport via a tow truck. Tow hooks
MUST NOT be used to tow vehicles off the
road or where there are obstacles and/or
for towing operations using cables or other
non-rigid devices. In compliance with the
above conditions, towing must take place
with the two vehicles (one towing, the
other towed) aligned as much as possible
along the same centre line.

162

F0T0086

127

SERVICING AND CARE

Correct maintenance permits the
performance of the vehicle to be
maintained over time, as well as limited
running costs and safeguarding the
efficiency of the safety systems.

This chapter explains how.

SCHEDULED SERVICING ...............129

SCHEDULED SERVICING PLAN .....130

PERIODIC CHECKS........................135

DEMANDING VEHICLE USE ...........135

CHECKING LEVELS........................136

BATTERY RECHARGING ................142

WINDSCREEN / REAR WINDOW
WIPERS ..........................................143

LIFTING THE VEHICLE....................144

WHEELS AND TYRES.....................144

128

SER

VICING

AND

CARE

SCHEDULED
SERVICING

Correct servicing is crucial for
guaranteeing a long life for the vehicle
under the best conditions.
This is why Fiat has planned a series of
checks and services every 30,000/
35,000 km.
The scheduled maintenance
programme does not, however, cover
all the vehicle requirements; during
the initial period, before the
30,000/35,000 kilometre service and
later on, between services, routine
operations must be carried out
like systematically checking and
topping up fluid levels, checking the
tyre inflation pressure, etc.

IMPORTANT Scheduled Servicing
interventions are set out by the
Manufacturer. Failure to carry them out
can cause the guarantee to decline.
Scheduled Servicing can be carried out
by any Fiat Dealership, at pre-
established times.
If during each operation, in addition to
the ones scheduled, the need arises for
further replacements or repairs, these
may only be carried out with the
express agreement of the Customer.

IMPORTANT It is advisable to inform a
Fiat Dealership of any small operating
irregularities without waiting for the next
service.
If your vehicle is used frequently for
towing, the interval between service
coupons must be reduced.

129

SCHEDULED SERVICING PLAN

EURO 6 PETROL VERSIONS - NATURAL POWER VERSIONS
The checks listed in the Service Schedule, after reaching 180,000 km/12 years, must be cyclically repeated starting from the
first interval, thus following the same intervals as before.

Thousands of kilometres

30

60

90

120

150

180

Thousands of miles

18

36

54

72

90

108

Years

2

4

6

8

10

12

Check battery charge status and possibly recharge

●

●

●

●

●

●

Check tyre condition/wear and adjust pressure, if necessary; check the
condition/expiry date of the “Fix&Go Automatic” repair kit (for versions/markets,
where provided)

●

●

●

●

●

●

Check operation of lighting system (headlamps, direction indicators, hazard
warning lights, luggage compartment, passenger compartment, glove
compartment, instrument panel warning lights, etc.)

●

●

●

●

●

●

Check and, if necessary, top up fluid levels (1)

●

●

●

●

●

●

Check exhaust emissions

●

●

●

●

●

●

Use the diagnosis socket to check supply/engine management system
operation, emissions and, for versions/markets, where provided, engine oil
degradation

●

●

●

●

●

●

Visually inspect condition of: exterior bodywork, underbody protection, pipes and
hoses (exhaust - fuel system - brakes), rubber elements (boots, sleeves, bushes,
etc.)

●

●

●

●

●

●

Check windscreen/rear window wiper blade position/wear (where provided)

●

●

●

●

●

●

Check operation of windscreen washer/wiper, adjust jets

●

●

●

●

●

●

(1) Always only use the liquids shown in the handbook for topping up after having checked that the system is not damaged.

130

SER

VICING

AND

CARE

Thousands of kilometres

30

60

90

120

150

180

Thousands of miles

18

36

54

72

90

108

Years

2

4

6

8

10

12

Check cleanliness of bonnet locks, and cleanliness and lubrication of linkages

●

●

●

●

●

●

Check cleanliness of sliding side door lower guides (or every 6 months)

●

●

●

●

●

●

Check handbrake lever travel and adjust, if necessary

●

●

●

●

●

●

Check and adjust clutch pedal, if required

●

●

●

●

●

●

Check condition and wear of front disc brake pads and operation of pad wear
indicator

●

●

●

●

●

●

Check rear drum brake lining condition and wear

●

●

●

Visually inspect condition of the accessory drive belt(s) (2)

●

●

●

Visually inspect the condition of the toothed timing belt (Natural Power versions)

●

●

●

Check the accessory drive belt (for versions without automatic tensioner) (or
every 2 years)

●

●

Check the tappet clearance and adjust if necessary (Natural Power versions)

●

●

●

●

●

●

Visually inspect condition of the methane pipes and connectors, and the
methane cylinder fastening. Restore if necessary (Natural Power versions) (3)

●

●

●

●

●

●

Check pressure regulator and replace internal filter, if necessary (Natural Power
versions) (3)

●

●

●

●

●

●

(2) The maximum mileage is 120,000 km. The belt must be replaced every 6 years, regardless of distance travelled. If the vehicle is used in heavy conditions (dusty

areas, cold climates, urban driving, long periods of idling), the maximum mileage is 60,000 km. The belt must be replaced every 4 years regardless of the
mileage.

(3) Or every 12 months.

131

Thousands of kilometres

30

60

90

120

150

180

Thousands of miles

18

36

54

72

90

108

Years

2

4

6

8

10

12

Check torque tightening of cylinder fixing bands (Natural Power versions)

●

●

●

Change engine oil and replace oil filter

41)

(4)

●

●

●

●

●

●

Spark plug replacement

●

●

●

●

●

●

Replace the toothed timing drive belt

(2)

Replace accessory drive belt/s

(2)

Replace air cleaner cartridge (5)

●

●

●

●

●

●

Change the brake fluid

(6)

Replace the passenger compartment cleaner (5)

●

●

●

●

●

●

(4) If the vehicle annual mileage is less than 10,000 km, the engine oil and filter must be replaced every 12 months. Change engine oil and filter every 12 months if

the vehicle is driven in dusty areas.

(2) The maximum mileage is 120,000 km. The belt must be replaced every 6 years, regardless of distance travelled. If the vehicle is used in heavy conditions (dusty

areas, cold climates, urban driving, long periods of idling), the maximum mileage is 60,000 km. The belt must be replaced every 4 years regardless of the
mileage.

(5) If the vehicle is used in dusty areas, this cleaner must be replaced every 15,000 km.
(6) The brake fluid replacement has to be done every two years, irrespective of the mileage.

WARNING

41) Change engine oil and filter every 12 months if the vehicle is driven mainly in towns.

132

SER

VICING

AND

CARE

DIESEL EURO 6 VERSIONS

The checks listed in the Scheduled Servicing Plan, after reaching 175,000 km/10 years, must be cyclically repeated starting
from the first interval, thus following the same intervals as before.

Thousands of kilometres

35

70

105

140

175

Thousands of miles

21

42

63

84

105

Years

2

4

6

8

10

Check battery charge status and possibly recharge

●

●

●

●

●

Check tyre condition/wear and adjust pressure, if necessary; check the condition/
expiry date of the “Fix&Go Automatic” repair kit (for versions/markets, where provided)

●

●

●

●

●

Check operation of lighting system (headlamps, direction indicators, hazard warning
lights, luggage compartment, passenger compartment, glove compartment,
instrument panel warning lights, etc.)

●

●

●

●

●

Check and, if necessary, top up fluid levels (1)

●

●

●

●

●

Check exhaust emissions

●

●

●

●

●

Use the diagnosis socket to check supply/engine management system operation,
emissions and, for versions/markets, where provided, engine oil degradation

●

●

●

●

●

Visually inspect condition of: exterior bodywork, underbody protection, pipes and
hoses (exhaust - fuel system - brakes), rubber elements (boots, sleeves, bushes, etc.)

●

●

●

●

●

Check the position/wear of the windscreen/rear window wiper blades (where provided)

●

●

●

●

●

Check operation of windscreen washer/wiper, adjust jets

●

●

●

●

●

Check cleanliness of bonnet locks, and cleanliness and lubrication of linkages

●

●

●

●

●

Check cleanliness of sliding side door lower guides (or every 6 months)

●

●

●

●

●

(1) Always only use the liquids shown in the handbook for topping up after having checked that the system is not damaged.

133

Thousands of kilometres

35

70

105

140

175

Thousands of miles

21

42

63

84

105

Years

2

4

6

8

10

Check handbrake lever travel and adjust, if necessary

●

●

●

●

●

Check condition and wear of front disc brake pads and operation of pad wear indicator

●

●

●

●

●

Check rear drum brake lining condition and wear

●

●

Visually inspect condition of the accessory drive belt(s)

●

●

Check mechanical gearbox fluid

●

Check transmission oil level (1.3 Multijet 80 HP Euro 6 versions with DUALOGIC™
transmission)

●

●

●

●

●

Change engine oil and replace oil filter (versions with DPF)

(3)

Replace accessory drive belt/s

(2)

Replace fuel filter cartridge (4)

●

●

Replace air cleaner cartridge

●

●

●

●

●

Change the brake fluid

(5)

Replace the passenger compartment cleaner

●

●

●

●

●

(3) The effective interval for changing the oil and replacing the engine oil filter depends on the car usage conditions and is signalled by the warning light or message

(if present) on the instrument panel (see “Warning lights and messages” paragraph in the "Knowing the instrument panel" chapter). In any case, it must never
exceed 24 months. Change engine oil and filter every 12 months if the vehicle is driven mainly in towns.

(2) The maximum mileage is 120,000 km. The belt must be replaced every 6 years, regardless of distance travelled. If the vehicle is used in heavy conditions (dusty

areas, cold climates, urban driving, long periods of idling), the maximum mileage is 60,000 km. The belt must be replaced every 4 years regardless of the
mileage.

(4) When refuelling the vehicle with a quality below the relevant European specification, this filter must be replaced every 35,000 km.
(5) The brake fluid replacement has to be done every two years, irrespective of the mileage.

134

SER

VICING

AND

CARE

PERIODIC CHECKS

Every 1,000 km or before long
journeys, check and, if necessary, top
up:

engine coolant level;

brake fluid level;

windscreen washer fluid level;

tyre inflation pressure and condition;

operation of lighting system

(headlights, direction indicators, hazard
warning lights, etc.);

operation of windscreen washer/

wiper system and positioning/wear of
rear window wiper blades.
To ensure that the vehicle is always
efficient and well maintained, it is
advisable to make sure that you carry
out the above operations regularly
(approximately every 1000 km and
every 3000 km for checking and
topping up engine oil is advisable).

DEMANDING
VEHICLE USE

If the vehicle is mostly used in one of
the following conditions:

towing a trailer or caravan;

dusty roads;

short, repeated journeys (less than

7-8 km) at sub-zero temperatures;

engine often idling or driving long

distances at low speeds or long periods
of inactivity;
the following checks must be carried
out more often than indicated in the
Scheduled Servicing Plan:

check front disc brake pad condition

and wear;

check cleanliness of bonnet and

luggage compartment locks,
cleanliness and lubrication of linkage;

visually inspect the conditions of:

engine, gearbox, transmission, pipes
and hoses (exhaust/fuel supply/brakes),
rubber parts (boots/sleeves/bushes,
etc.);

check battery charge and battery

fluid level (electrolyte);

visually inspect conditions of the

accessory drive belts;

check and, if necessary, change

engine oil and replace oil filter;

check and, if necessary, replace

pollen filter;

check and, if necessary, replace air

cleaner.

135
