8. Disconnect the opposite end of the positive (+) jumper
cable from the positive (+) post of the booster battery.

9. Disconnect the positive (+) end of the jumper cable
from the positive (+) post of the discharged vehicle.

If frequent jump-starting is required to start your vehicle,
you should have the battery and charging system in-
spected at your authorized dealer.

CAUTION!

Accessories that can be plugged into the vehicle
power outlets draw power from the vehicle’s battery,
even when not in use (i.e., cellular phones, etc.).
Eventually, if plugged in long enough, the vehicle’s
battery will discharge sufficiently to degrade battery
life and/or prevent the engine from starting.

FREEING A STUCK VEHICLE

If your vehicle becomes stuck in mud, sand or snow, it
can often be moved by a rocking motion. Turn your
steering wheel right and left to clear the area around the
front wheels. Then shift back and forth between DRIVE
(automatic transmission) or 1st gear (manual transmis-
sion) and REVERSE. Using minimal accelerator pedal
pressure to maintain the rocking motion, without spin-
ning the wheels, is most effective.

CAUTION!

Racing the engine or spinning the wheels may lead to
transmission overheating and failure. Allow the en-
gine to idle with the shift lever in NEUTRAL for at
least one minute after every five rocking-motion
cycles. This will minimize overheating and reduce
the risk of transmission failure during prolonged
efforts to free a stuck vehicle.

6

WHAT TO DO IN EMERGENCIES

293

NOTE:

If your vehicle is equipped with Traction Con-

trol or Electronic Stability Control (ESC), turn the system
OFF before attempting to “rock” the vehicle.

CAUTION!

• When “rocking” a stuck vehicle by moving be-

tween DRIVE (automatic transmission) or 1st gear
(manual transmission) and REVERSE, do not spin
the wheels faster than 15 mph (24 km/h), or drive-
train damage may result.

• Revving the engine or spinning the wheels too fast

may lead to transmission or clutch (manual trans-
mission) overheating and failure. It can also dam-
age the tires. Do not spin the wheels above 30 mph
(48 km/h) while in gear (no transmission shifting
occurring).

WARNING!

Fast spinning tires can be dangerous. Forces gener-
ated by excessive wheel speeds may cause damage, or
even failure, of the axle and tires. A tire could
explode and injure someone. Do not spin your vehi-
cle’s wheels faster than 30 mph (48 km/h) or for
longer than 30 seconds continuously without stop-
ping when you are stuck and do not let anyone near
a spinning wheel, no matter what the speed.

SHIFT LEVER OVERRIDE

If a malfunction occurs and the shift lever cannot be
moved out of the PARK position, you can use the
following procedure to temporarily move the shift lever:

1. Firmly set the parking brake.

2. Remove the shift lever override access cover located
on the right side of the shift lever housing.

294

WHAT TO DO IN EMERGENCIES

3. Turn the ignition switch to the ON/RUN position
without starting the engine.

4. Press and maintain firm pressure on the brake pedal.

5. Using a small screwdriver or similar tool, push and
hold the override release lever in.

6. Move the shift lever into the NEUTRAL position.

7. The vehicle may then be started in NEUTRAL.

8. Reinstall the shift lever override access cover.

TOWING A DISABLED VEHICLE

With Ignition Key

Automatic Transmission

• Vehicle can be towed with the front wheels elevated.
• Vehicle can be towed on a flatbed truck (all wheels off

the ground).

CAUTION!

DO NOT flat tow any vehicle equipped with an
automatic transmission. Damage to the drivetrain
will result.

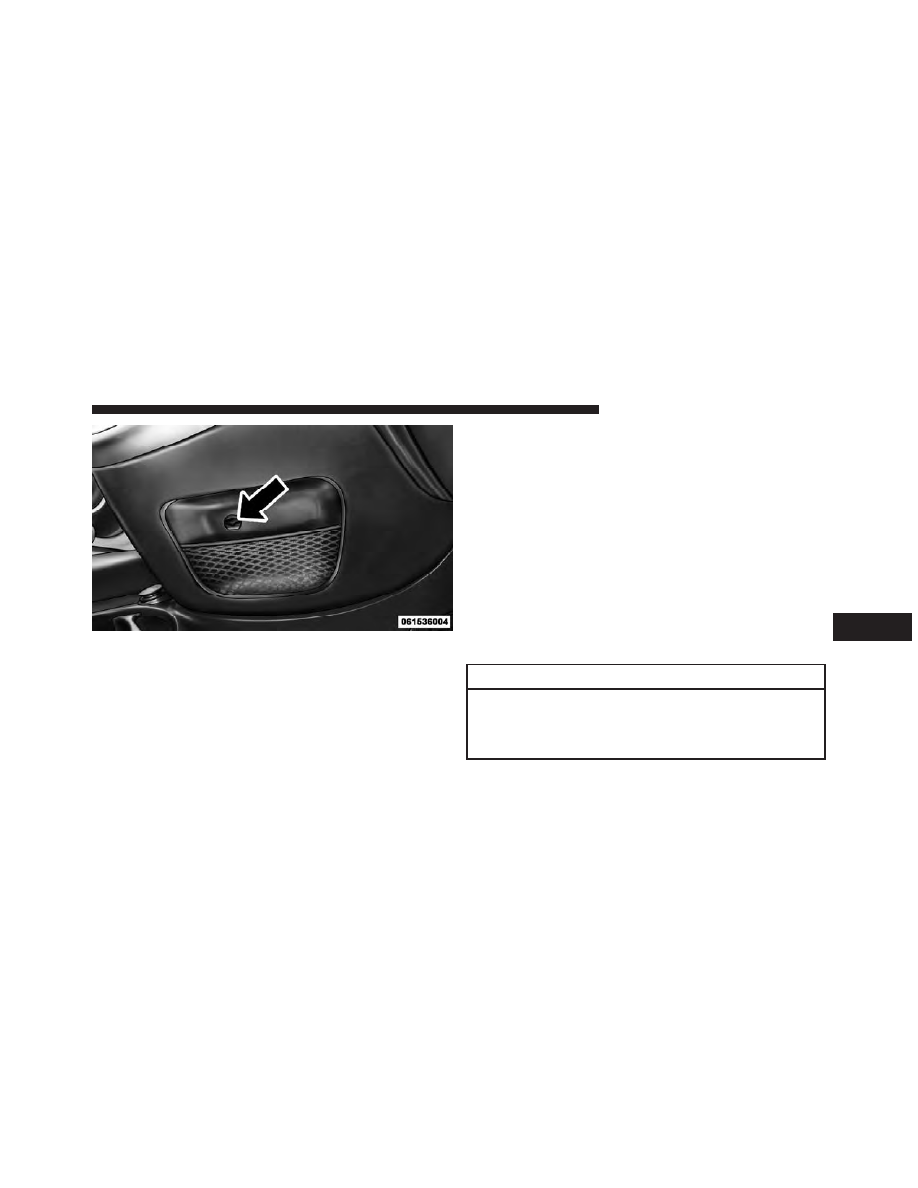

Shift Lever Override Access Cover

6

WHAT TO DO IN EMERGENCIES

295

Manual Transmission

• Vehicle can be flat towed (all four wheels on the

ground) with the transmission in NEUTRAL.

• Vehicle can be towed with the front wheels elevated.
• Vehicle can be towed on a flatbed truck (all wheels off

the ground).

All Transmissions
If it is necessary to use the accessories while being towed
(wipers, defrosters, etc.), the key must be in the ON/
RUN position. Make certain the transmission remains in
NEUTRAL.

CAUTION!

• If the vehicle being towed requires steering, the

ignition switch must be in the ON/RUN position.

(Continued)

CAUTION! (Continued)

• Do not attempt to use sling-type equipment when

towing. When securing the vehicle to a flatbed
truck, do not attach to front or rear suspension
components. Damage to your vehicle may result
from improper towing.

Without The Ignition Key

Special care must be taken when the vehicle is towed
with the ignition in the OFF/LOCK position. A dolly
should be used under the front wheels if the rear wheels
are raised. Proper towing equipment is necessary to
prevent damage to the vehicle.

Battery power is required to release the brake/
transmission interlock system (automatic transmission
only). There is a removable plug in the right side of the
shift lever housing that allows you to insert your finger to

296

WHAT TO DO IN EMERGENCIES

override the system. The ignition key must be in the
ON/RUN position to use the override lever.

CAUTION!

Failure to follow these towing methods can cause
severe transmission damage. Such damage is not
covered by the New Vehicle Limited Warranty.

ENHANCED ACCIDENT RESPONSE SYSTEM

In the event of an impact causing airbag deployment, if
the communication network remains intact, and the
power remains intact, depending on the nature of the
event the ORC will determine whether to have the
Enhanced Accident Response System perform the follow-
ing functions:

• Cut off fuel to the engine.
• Flash hazard lights as long as the battery has power or

until the ignition key is turned off.

• Turn on the interior lights, which remain on as long as

the battery has power or until the ignition key is
removed.

• Unlock the doors automatically.

After the event occurs, when the system is active, the
message

⬙Fuel Cutoff See Handbook⬙ is displayed.

Carefully check the vehicle for fuel leaks in the engine
compartment and on the ground near the engine com-
partment and fuel tank before resetting the system and
starting the engine.

System Reset Procedure
After an impact causing airbag deployment, the left and
right turn signal lights, located in the instrument panel
cluster, will both be blinking, until the ignition is turned
off.

In order to move your vehicle to the side of the road you
must follow the system reset procedure.

6

WHAT TO DO IN EMERGENCIES

297

Customer Action

Customer Will See

1. Turn ignition OFF.
(Turn Signal Switch Must
be placed in Neutral
State).
2. Turn ignition ON.

Left Turn Light is OFF.
Right Turn Light BLINKS.

3. Turn Right Turn Signal
Switch ON.

Right Turn Light is ON
SOLID. Left Turn Light
BLINKS.

4. Turn Left Turn Signal
Switch ON.

Left Turn Light is ON
SOLID. Right Turn Light
BLINKS.

5. Turn Right Turn Signal
Switch ON.

Right Turn Light is ON
SOLID. Left Turn Light
BLINKS.

6. Turn Left Turn Signal
Switch ON.

Left Turn Light is ON
SOLID. Right Turn Light
is ON SOLID.

7. Turn Left Turn Signal
Switch OFF. (Turn Signal
Switch Must be placed in
Neutral State).

Left Turn Light is OFF.
Right Turn Light is OFF.

8. Turn ignition OFF.

System is now reset and
the engine may be
started.

9. Turn Hazard Flashers
OFF (Manually).

If a reset procedure step is not completed within 45 sec-
onds, then the turn signal lights will turn off and the reset
procedure must be performed again in order to be
successful.

298

WHAT TO DO IN EMERGENCIES

MAINTAINING YOUR VEHICLE

CONTENTS

䡵 Engine Compartment — 1.4L . . . . . . . . . . . . . 301
䡵 Onboard Diagnostic System – OBD II . . . . . . . 302
䡵 Emissions Inspection And Maintenance

Programs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 302

䡵 Replacement Parts . . . . . . . . . . . . . . . . . . . . . 304
䡵 Dealer Service . . . . . . . . . . . . . . . . . . . . . . . . 304
䡵 Maintenance Procedures . . . . . . . . . . . . . . . . . 305

▫ Engine Oil . . . . . . . . . . . . . . . . . . . . . . . . . 306
▫ Engine Oil Filter . . . . . . . . . . . . . . . . . . . . . 308

▫ Engine Air Cleaner Filter . . . . . . . . . . . . . . . 308
▫ Maintenance-Free Battery . . . . . . . . . . . . . . 309
▫ Air Conditioner Maintenance . . . . . . . . . . . . 311
▫ Body Lubrication . . . . . . . . . . . . . . . . . . . . 312
▫ Windshield Wiper Blades . . . . . . . . . . . . . . . 312
▫ Adding Washer Fluid . . . . . . . . . . . . . . . . . 314
▫ Exhaust System . . . . . . . . . . . . . . . . . . . . . 315
▫ Cooling System . . . . . . . . . . . . . . . . . . . . . 317
▫ Brake System . . . . . . . . . . . . . . . . . . . . . . . 322

7

▫ Manual Transmission – If Equipped . . . . . . . 325
▫ Automatic Transmission – If Equipped . . . . . 325
▫ Appearance Care And Protection From

Corrosion . . . . . . . . . . . . . . . . . . . . . . . . . . 326

▫ Convertible Top Care – If Equipped . . . . . . . 332

䡵 Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334

▫ Interior Fuses . . . . . . . . . . . . . . . . . . . . . . . 334
▫ Underhood Fuses . . . . . . . . . . . . . . . . . . . . 336

䡵 Vehicle Storage . . . . . . . . . . . . . . . . . . . . . . . 338
䡵 Replacement Bulbs . . . . . . . . . . . . . . . . . . . . 339
䡵 Bulb Replacement . . . . . . . . . . . . . . . . . . . . . 339

▫ Headlamps . . . . . . . . . . . . . . . . . . . . . . . . 339

▫ Front Turn Signal, Parking And Daytime

Running Lamps . . . . . . . . . . . . . . . . . . . . . 340

▫ Front Fog Lamps . . . . . . . . . . . . . . . . . . . . 340
▫ Front/Rear Side Marker Lamps . . . . . . . . . . 341
▫ Rear Tail, Stop, Backup And Turn Signal

Lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . . 341

▫ Center High Mounted Stop Lamp (CHMSL) . . 342

䡵 Fluid Capacities . . . . . . . . . . . . . . . . . . . . . . 343
䡵 Fluids, Lubricants, And Genuine Parts . . . . . . . 344

▫ Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . 344
▫ Chassis . . . . . . . . . . . . . . . . . . . . . . . . . . . 345

300

MAINTAINING YOUR VEHICLE

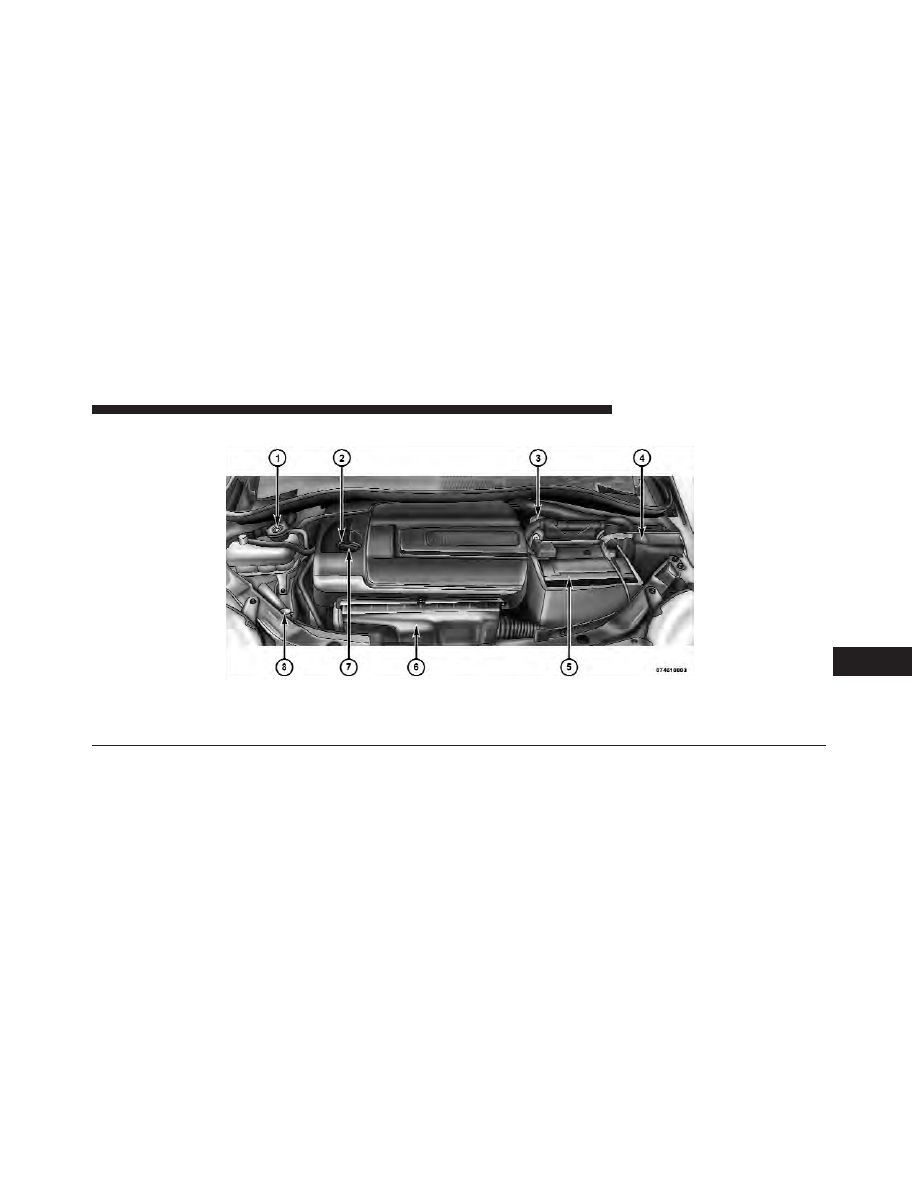

ENGINE COMPARTMENT — 1.4L

1 — Engine Coolant Reservoir

5 — Battery

2 — Engine Oil Dipstick

6 — Air Cleaner Filter

3 — Brake Fluid Reservoir

7 — Engine Oil Fill

4 — Front Distribution Unit (Fuses)

8 — Washer Fluid Reservoir

7

MAINTAINING YOUR VEHICLE

301

ONBOARD DIAGNOSTIC SYSTEM – OBD II

Your vehicle is equipped with a sophisticated onboard
diagnostic system called OBD II. This system monitors
the performance of the emissions, engine, and automatic
transmission control systems. When these systems are
operating properly, your vehicle will provide excellent
performance and fuel economy, as well as engine emis-
sions well within current government regulations.

If any of these systems require service, the OBD II system
will turn on the “Malfunction Indicator Light” (MIL). It
will also store diagnostic codes and other information to
assist your service technician in making repairs. Al-
though your vehicle will usually be drivable and not
need towing, see your authorized dealer for service as
soon as possible.

CAUTION!

• Prolonged driving with the MIL on could cause

further damage to the emission control system. It
could also affect fuel economy and drivability. The
vehicle must be serviced before any emissions
tests can be performed.

• If the MIL is flashing while the engine is running,

severe catalytic converter damage and power loss
will soon occur. Immediate service is required.

EMISSIONS INSPECTION AND MAINTENANCE
PROGRAMS

In some localities, it may be a legal requirement to pass
an inspection of your vehicle’s emissions control system.
Failure to pass could prevent vehicle registration.

302

MAINTAINING YOUR VEHICLE

For states that require an Inspection and Mainte-
nance (I/M), this check verifies the “Malfunction
Indicator Light (MIL)” is functioning and is not

on when the engine is running, and that the OBD II
system is ready for testing.

Normally, the OBD II system will be ready. The OBD II
system may not be ready if your vehicle was recently
serviced, recently had a dead battery or a battery replace-
ment. If the OBD II system should be determined not
ready for the I/M test, your vehicle may fail the test.

Your vehicle has a simple ignition key-actuated test,
which you can use prior to going to the test station. To
check if your vehicle’s OBD II system is ready, you must
do the following:

1. Turn the ignition switch to the ON position, but do not
crank or start the engine.

2. If you crank or start the engine, you will have to start
this test over.

3. As soon as you turn the ignition switch to the ON
position, you will see the MIL symbol come on as part of
a normal bulb check.

4. Approximately 15 seconds later, one of two things will
happen:

a. The MIL will flash for about 10 seconds and then
return to being fully illuminated until you turn OFF
the ignition or start the engine. This means that your
vehicle’s OBD II system is not ready and you should
not

proceed to the I/M station.

b. The MIL will not flash at all and will remain fully
illuminated until you turn OFF the ignition or start the
engine. This means that your vehicle’s OBD II system
is ready and you can proceed to the I/M station.

7

MAINTAINING YOUR VEHICLE

303

If your OBD II system is not ready, you should see your
authorized dealer or repair facility. If your vehicle was
recently serviced or had a battery failure or replacement,
you may need to do nothing more than drive your
vehicle as you normally would in order for your OBD II
system to update. A recheck with the above test routine
may then indicate that the system is now ready.

Regardless of whether your vehicle’s OBD II system is
ready or not, if the MIL is illuminated during normal
vehicle operation you should have your vehicle serviced
before going to the I/M station. The I/M station can fail
your vehicle because the MIL is on with the engine
running.

REPLACEMENT PARTS

Use of genuine parts for normal/scheduled maintenance
and repairs is highly recommended to ensure the de-
signed performance. Damage or failures caused by the
use of non-genuine parts for maintenance and repairs
will not be covered by the manufacturer’s warranty.

DEALER SERVICE

Your authorized dealer has the qualified service person-
nel, special tools, and equipment to perform all service
operations in an expert manner. Service Manuals are
available which include detailed service information for
your vehicle. Refer to these Service Manuals before
attempting any procedure yourself.

NOTE:

Intentional tampering with emissions control

systems may void your warranty and could result in civil
penalties being assessed against you.

304

MAINTAINING YOUR VEHICLE

WARNING!

You can be badly injured working on or around a
motor vehicle. Only do service work for which you
have the knowledge and the proper equipment. If
you have any doubt about your ability to perform a
service job, take your vehicle to a competent me-
chanic.

MAINTENANCE PROCEDURES

The pages that follow contain the required maintenance
services determined by the engineers who designed your
vehicle.

Besides those maintenance items specified in the fixed
maintenance schedule, there are other components which
may require servicing or replacement in the future.

CAUTION!

• Failure to properly maintain your vehicle or per-

form repairs and service when necessary could
result in more costly repairs, damage to other
components or negatively impact vehicle perfor-
mance. Immediately have potential malfunctions
examined by an authorized dealer or qualified
repair center.

• Your vehicle has been built with improved fluids

that protect the performance and durability of
your vehicle and also allow extended maintenance
intervals. Do not use chemical flushes in these
components as the chemicals can damage your
engine, transmission, or air conditioning. Such
damage is not covered by the New Vehicle Limited
Warranty. If a flush is needed because of compo-
nent malfunction, use only the specified fluid for
the flushing procedure.

7

MAINTAINING YOUR VEHICLE

305

Engine Oil

Checking Oil Level
To assure proper engine lubrication, the engine oil must
be maintained at the correct level. Check the oil level at
regular intervals, such as every fuel stop. The best time to
check the engine oil level is about five minutes after a
fully warmed engine is shut off. Do not check oil level
before starting the engine after it has sat overnight.
Checking engine oil level when the engine is cold will
give you an incorrect reading.

Checking the oil while the vehicle is on level ground, and
about five minutes after a fully warmed engine is shut
off, will improve the accuracy of the oil level readings.
Maintain the oil level between the range markings on the
dipstick. The safe range is indicated by a crosshatch zone.
Adding 1 qt (1L) of oil when the reading is at the low end
of the indicated range will result in the oil level at the full
end of the indicator range.

CAUTION!

Do not overfill the engine with oil. Overfilling the
engine with oil will cause oil aeration, which can
lead to loss of oil pressure and an increase in oil
temperature. This loss of oil pressure and increased
oil temperature could damage your engine.

Change Engine Oil
The oil change indicator system will remind you that it is
time to take your vehicle in for scheduled maintenance.
Refer to the “Maintenance Schedule” for further informa-
tion.

NOTE:

Under no circumstances should oil change

intervals exceed 8,000 miles (13 000 km) or six months,
whichever occurs first.

306

MAINTAINING YOUR VEHICLE

Engine Oil Selection
For best performance and maximum protection for all
engines under all types of operating conditions, the
manufacturer recommends engine oils that are API Cer-
tified and meet the requirements of Chrysler Material
Standard MS-6395.

American Petroleum Institute (API) Engine Oil
Identification Symbol

This symbol means that the oil has
been certified by the American
Petroleum Institute (API). The
manufacturer only recommends
API Certified engine oils.

CAUTION!

Do not use chemical flushes in your engine oil as the
chemicals can damage your engine. Such damage is
not covered by the New Vehicle Limited Warranty.

Engine Oil Viscosity (SAE Grade)
SAE 5W-30 engine oil is recommended for all operating
temperatures. This engine oil improves low temperature
starting and vehicle fuel economy. Your engine oil filler
cap also states the recommended engine oil viscosity
grade for your engine.

Lubricants which do not have both the engine oil certi-
fication mark and the correct SAE viscosity grade num-
ber should not be used.

The engine oil filler cap also shows the recommended
engine oil viscosity for your engine. For information on

7

MAINTAINING YOUR VEHICLE

307

engine oil filler cap location, refer to “Engine Compart-
ment” in “Maintaining Your Vehicle” for further
information.

Synthetic Engine Oils
You may use synthetic engine oils provided the recom-
mended oil quality requirements are met, and the recom-
mended maintenance intervals for oil and filter changes
are followed.

Materials Added To Engine Oils
Do not add any supplemental materials, other than leak
detection dyes, to your engine oil. Engine oil is an
engineered product and its performance may be im-
paired by supplemental additives.

Disposing Of Used Engine Oil And Oil Filters
Care should be taken in disposing of used engine oil and
oil filters from your vehicle. Used oil and oil filters,
indiscriminately discarded, can present a problem to the
environment. Contact your authorized dealer, service

station, or governmental agency for advice on how and
where used oil and oil filters can be safely discarded in
your area.

Engine Oil Filter

The engine oil filter should be replaced with a new filter
at every engine oil change.

Engine Oil Filter Selection
All of this manufacturer’s engines have a full-flow type
disposable oil filter. Use a filter of this type for replace-
ment. The quality of replacement filters varies consider-
ably. Only high quality filters should be used to assure
most efficient service. MOPAR

威 engine oil filters are high

quality oil filters and are recommended.

Engine Air Cleaner Filter

Refer to the “Maintenance Schedule” for the proper
maintenance intervals.

308

MAINTAINING YOUR VEHICLE
