Accordingly, when the low tire pressure telltale illumi-
nates, you should stop and check your tires as soon as
possible, and inflate them to the proper pressure. Driving
on a significantly under-inflated tire causes the tire to
overheat and can lead to tire failure. Under-inflation also
reduces fuel efficiency and tire tread life, and may affect
the vehicle’s handling and stopping ability.

Please note that the TPMS is not a substitute for proper
tire maintenance, and it is the driver’s responsibility to
maintain correct tire pressure, even if under-inflation has
not reached the level to trigger illumination of the TPMS
low tire pressure telltale.

Your vehicle has also been equipped with a TPMS
malfunction indicator to indicate when the system is not
operating properly. The TPMS malfunction indicator is

combined with the low tire pressure telltale. When the
system detects a malfunction, the telltale will flash for
approximately one minute and then remain continuously
illuminated. This sequence will continue upon subse-
quent vehicle start-ups as long as the malfunction exists.
When the malfunction indicator is illuminated, the sys-
tem may not be able to detect or signal low tire pressure
as intended. TPMS malfunctions may occur for a variety
of reasons, including the installation of replacement or
alternate tires or wheels on the vehicle that prevent the
TPMS from functioning properly. Always check the
TPMS malfunction telltale after replacing one or more
tires or wheels on your vehicle, to ensure that the
replacement or alternate tires and wheels allow the TPMS
to continue to function properly.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

133

CAUTION!

The TPMS has been optimized for the original
equipment tires and wheels. TPMS pressures and
warning have been established for the tire size
equipped on your vehicle. Undesirable system opera-
tion or sensor damage may result when using re-
placement equipment that is not of the same size,
type, and/or style. Aftermarket wheels can cause
sensor damage. Do not use tire sealant from a can or
balance beads if your vehicle is equipped with a
TPMS, as damage to the sensors may result.

16. Automatic Gearbox Failure

This light will illuminate when there is an
automatic transmission fault.

17. Oil Pressure Warning Light

This light indicates low engine oil pressure. The
light should turn on momentarily when the engine

is started. If the light turns on while driving, stop the
vehicle and shut off the engine as soon as possible. A
chime will sound for four minutes when this light turns
on.

Do not operate the vehicle until the cause is corrected.
This light does not indicate how much oil is in the engine.
The engine oil level must be checked under the hood.

18. Malfunction Indicator Light (MIL)

The Malfunction Indicator Light (MIL) is part of
an onboard diagnostic system, called OBDII, that
monitors engine and automatic transmission con-

trol systems. The light will illuminate when the key is in
the ON/RUN position before engine start. If the bulb
does not come on when turning the key from OFF/LOCK
to ON/RUN, have the condition checked promptly.

134

UNDERSTANDING YOUR INSTRUMENT PANEL

Certain conditions, such as a loose or missing gas cap,
poor fuel quality, etc., may illuminate the MIL after
engine start. The vehicle should be serviced if the light
stays on through several of your typical driving cycles. In
most situations, the vehicle will drive normally and will
not require towing.

CAUTION!

Prolonged driving with the MIL on could cause
damage to the engine control system. It also could
affect fuel economy and drivability. If the MIL is
flashing, severe catalytic converter damage and
power loss will soon occur. Immediate service is
required.

WARNING!

A malfunctioning catalytic converter, as referenced
above, can reach higher temperatures than in normal
operating conditions. This can cause a fire if you
drive slowly or park over flammable substances such
as dry plants, wood, cardboard, etc. This could result
in death or serious injury to the driver, occupants or
others.

19. Engine Temperature Warning Light

This light warns of an overheated engine condi-
tion. The engine coolant temperature indicator
will illuminate and a single chime will sound after

reaching a set threshold.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

135

If the light turns on while driving, safely pull over and
stop the vehicle. If the A/C system is on, turn it off. Also,
shift the transmission into NEUTRAL and idle the ve-
hicle. If the temperature reading does not return to
normal, turn the engine off immediately and call for
service. Refer to “If Your Engine Overheats” in “What To
Do In Emergencies” for further information.

20. Brake Warning Light

This light monitors various brake functions,
including brake fluid level and parking brake
application. If the Brake Warning Light turns
on it may indicate that the parking brake is

applied, that the brake fluid level is low, or that there is
a problem with the brake system reservoir.

The light will remain on until the cause is corrected.

If brake failure is indicated, immediate repair is neces-
sary.

WARNING!

Driving a vehicle with the red brake light on is
dangerous. You could have a collision. Have the
vehicle checked immediately.

Vehicles equipped with the Anti-Lock Brake System
(ABS), are also equipped with Electronic Brake Force
Distribution (EBD). In the event of an EBD failure, the
Brake Warning Light will turn on along with the ABS
Light. Immediate repair to the ABS system is required.

Operation of the Brake Warning Light can be checked by
turning the ignition switch from the OFF/LOCK position
to the ON/RUN position. The light should illuminate for
approximately two seconds. The light should then turn
off unless the parking brake is applied or a brake fault is
detected. If the light does not illuminate, have the light
inspected by an authorized dealer.

136

UNDERSTANDING YOUR INSTRUMENT PANEL

The light also will turn on when the parking brake is
applied with the ignition switch in the ON/RUN posi-
tion.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake application.

21. Electronic Stability Control OFF (ESC OFF)
Indicator Light

This light indicates the Electronic Stability Con-
trol system (ESC) has been turned off by the
driver.

22. Electronic Stability Control (ESC) Activation /
Malfunction Indicator Light

The ESC Activation/Malfunction Indicator
Light in the instrument cluster will come on for
four seconds when the ignition switch is
turned to the ON/RUN position. If the ESC

Activation/Malfunction Indicator Light comes on con-
tinuously with the engine running, a malfunction has
been detected in the ESC system. If this light remains on,
see your authorized dealer as soon as possible to have the
problem diagnosed and corrected.

NOTE:

• The ESC Off Indicator Light and the ESC Activation/

Malfunction Indicator Light come on momentarily
each time the ignition switch is turned to ON/RUN.

• Each time the ignition is turned to ON/RUN, the ESC

system will be on, even if it was turned off previously.

23. Anti-Lock Brake (ABS) Light

This light monitors the Anti-Lock Brake System
(ABS). The light will turn on when the ignition
switch is turned to the ON/RUN position and
may stay on for as long as four seconds.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

137

If the ABS light remains on or turns on while driving, it
indicates that the Anti-Lock portion of the brake system
is not functioning and that service is required. However,
the conventional brake system will continue to operate
normally if the BRAKE warning light is not on.

If the ABS light is on, the brake system should be serviced
as soon as possible to restore the benefits of Anti-Lock
brakes. If the ABS light does not turn on when the
ignition switch is turned to the ON/RUN position, have
the light inspected by an authorized dealer.

24. Door Ajar

This light will turn on to indicate that one or
more doors or the trunk may be ajar.

25. Temperature Gauge
The temperature digital scale shows engine coolant tem-
perature. Any reading within the normal range indicates
that the engine cooling system is operating satisfactorily.

The gauge pointer will likely indicate a higher tempera-
ture when driving in hot weather, up mountain grades,
or when towing a trailer. It should not be allowed to
exceed the upper limits of the normal operating range.

CAUTION!

Driving with a hot engine cooling system could
damage your vehicle. If all the segments of the
temperature gauge are lit, pull over and stop the
vehicle. Idle the vehicle with the air conditioner
turned off until the pointer drops back into the
normal range. If you hear continuous chimes, turn
the engine off immediately and call an authorized
dealership for service.

138

UNDERSTANDING YOUR INSTRUMENT PANEL

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer-
ship for service if your vehicle overheats. If you
decide to look under the hood yourself, see “Main-
taining Your Vehicle.” Follow the warnings under the
“Cooling System Pressure Cap” paragraph.

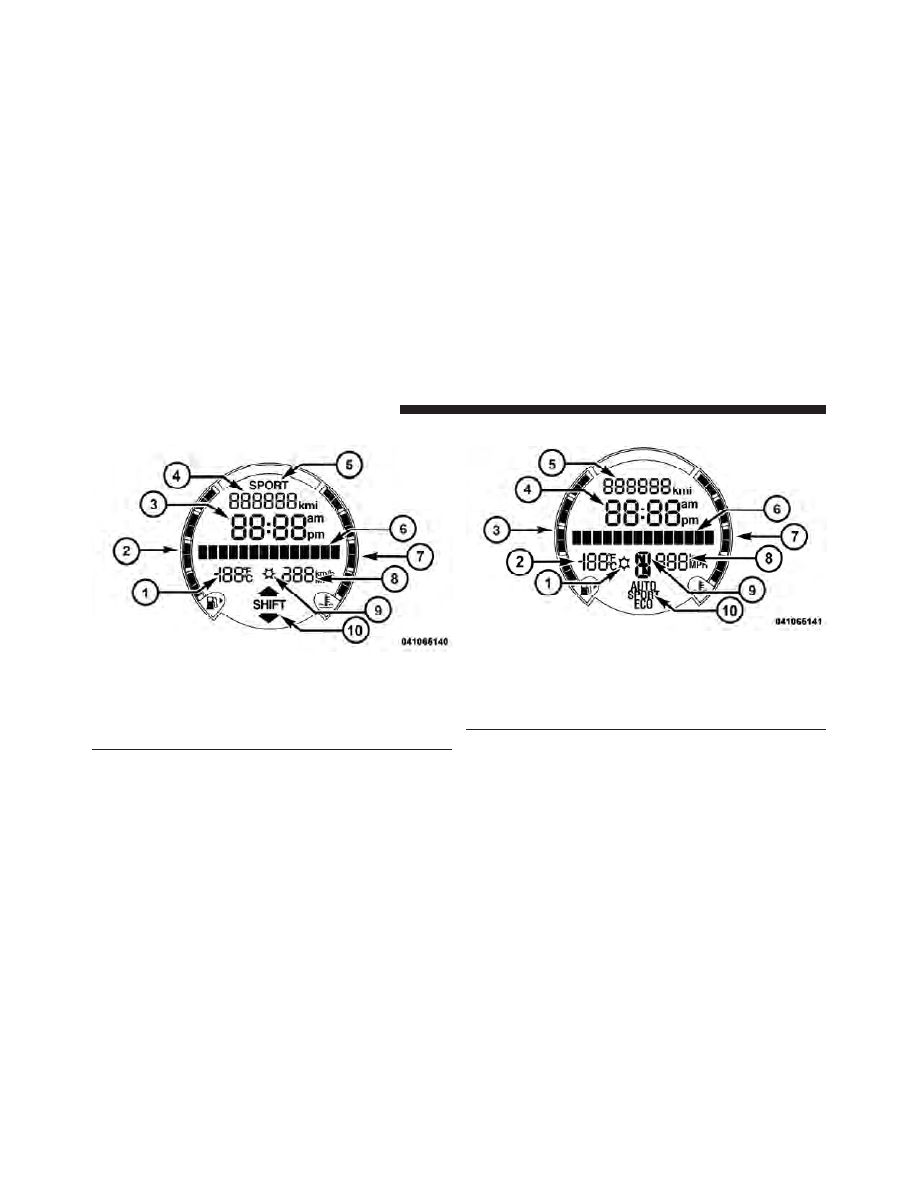

26. Odometer / Trip Odometer / Electronic Vehicle
Information Center (EVIC) Display Area
This display indicates the total distance the vehicle has
been driven.

U.S. Federal regulations require that upon transfer of
vehicle ownership, the seller certify to the purchaser the
correct mileage that the vehicle has been driven. If your
odometer needs to be repaired or serviced, the repair
technician should leave the odometer reading the same

as it was before the repair or service. If s/he cannot do so,
then the odometer must be set at zero, and a sticker must
be placed in the door jamb stating what the mileage was
before the repair or service. It is a good idea for you to
make a record of the odometer reading before the repair/
service, so that you can be sure that it is properly reset, or
that the door jamb sticker is accurate if the odometer
must be reset at zero.

NOTE:

If the vehicle is equipped with the Electronic

Vehicle Information Center (EVIC) in the instrument
cluster, all warnings including “door” and “gate” and
“Change Engine Oil” will only be displayed in the EVIC
display. For additional information, refer to “Electronic
Vehicle Information Center (EVIC).”

Refer to the “Electronic Vehicle Information Center
(EVIC)” for further information.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

139

27. Fuel Gauge / Fuel Door Reminder
The fuel door reminder indicates that the fuel filler door
is located on the right side of the vehicle. When the
ignition switch is in the ON/RUN position, the digital
scale will show the level of fuel remaining in the fuel
tank.

NOTE:

The fuel gauge and range will not immediately

update accurately when refueling with the engine on.

28. Tachometer
The white area of the scale shows the permissible engine
revolutions-per-minute (RPM x 1000) for each gear range.
Before reaching the red area, ease up on the accelerator to
prevent engine damage.

29. Speedometer
The Speedometer shows the vehicle speed in miles per
hour (mph) and/or kilometers per hour (km/h).

ELECTRONIC VEHICLE INFORMATION CENTER
(EVIC)

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
instrument cluster.

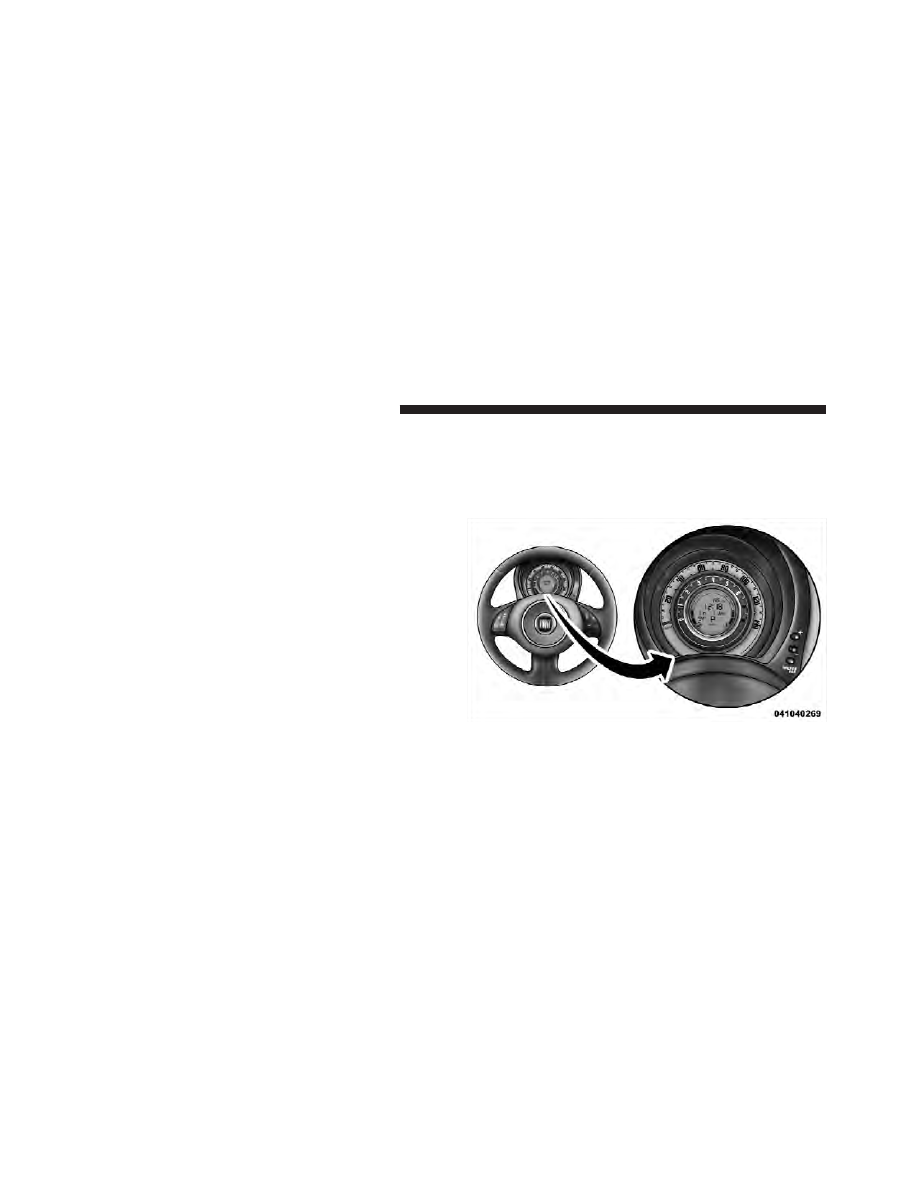

Electronic Vehicle Information Center (EVIC) Display

140

UNDERSTANDING YOUR INSTRUMENT PANEL

The EVIC consists of the following:

• System Status
• Vehicle Information Warning Message Displays
• Personal Settings (Customer-Programmable Features)
• Outside Temperature Display
• Trip Computer Functions

4

UNDERSTANDING YOUR INSTRUMENT PANEL

141

EVIC Displays

EVIC Display Manual Transmission

1 — Temperature Indicator

6 — Message Display

2 — Fuel Level Gauge

7 — Coolant Temperature Gauge

3 — Clock

8 — Digital Speedometer

4 — Odometer

9 — Ice Warning Indicator

5 — Sport Mode

10 — Gear Shift Indicator (GSI)

EVIC Display Automatic Transmission

1 — Ice Warning Indicator

6 — Message Display

2 — Temperature Indicator

7 — Coolant Temperature Gauge

3 — Fuel Level Gauge

8 — Digital Speedometer

4 — Clock

9 — Autostick

威 Gear Indicator

5 — Odometer

10 — Auto/Sport/ECO Indicator

142

UNDERSTANDING YOUR INSTRUMENT PANEL

EVIC Control Buttons

Press the MENU ESC button briefly to access the menu
and/or go to next screen or to confirm the required menu
option. Press and hold the MENU ESC button (approxi-
mately one second) to return to the main screen.

Press the + button to scroll upward through the dis-
played menu and the related options or to increase the
displayed value.

Press the – button to scroll downward through the
displayed menu and the related options or to decrease
the value displayed.

NOTE:

Buttons + and – activate different functions

according to the following situations:

• To scroll the menu options upwards or downwards.
• To increase or decrease values during settings.

NOTE:

When opening one of the front doors, the EVIC

display will turn on the clock and the miles or kilometers
covered (for versions/markets, where provided) for a
few seconds.

Electronic Vehicle Information Center (EVIC)
Setup Menu

The menu comprises a series of functions arranged in a
cycle. Press the + and – buttons to access the different
options and settings (setup).

The setup menu can be activated by pressing the MENU
ESC

button. Single presses on buttons + or – will scroll

through the setup menu options. The menu includes the
following functions:

• Speed Beep
• Trip B Data
• Set Time

4

UNDERSTANDING YOUR INSTRUMENT PANEL

143

• Set Date
• See Radio
• Speed Display
• Autoclose
• Units
• Language
• Buzzer Volume
• Button Volume
• Daylights (D.R.L.)
• Hill Start
• Exit Menu

Selecting An Option Of The Main Menu Without
Submenu

1. Briefly press the MENU ESC button to select the main
menu option to set.

2. Press the + or – button (by single presses) to select the
new setting.

3. Briefly press the MENU ESC button to store the new
setting and go back to the main menu option previously
selected.

Selecting An Option Of The Main Menu With Submenu

1. Briefly press the MENU ESC button to display the
first submenu option.

2. Press the + or – button (by single presses) to scroll
through all the submenu options.

144

UNDERSTANDING YOUR INSTRUMENT PANEL

3. Briefly press the MENU ESC button to select the
displayed submenu option and to open the relevant
setup menu.

4. Press the + or – button (by single presses) to select the
new setting for this submenu option.

5. Briefly press the MENU ESC button to store the new
setting and go back to the previously selected submenu
option.

6. Press and hold the MENU ESC button to return to the
main menu (short hold) or the main screen (longer hold).

Change Engine Oil Indicator System

Change Engine Oil
Your vehicle is equipped with an engine oil change
indicator system. The “Change Engine Oil” message will
flash in the EVIC display for approximately 10 seconds
after a single chime has sounded to indicate the next
scheduled oil change interval. The engine oil change

indicator system is duty cycle based, which means the
engine oil change interval may fluctuate, dependent
upon your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON/RUN
position. To turn off the message temporarily, press and
release the MENU/ESC button. To reset the oil change
indicator system (after performing the scheduled main-
tenance), refer to the following procedure.

1. Turn the ignition switch to the ON position.(Do not
start the engine.)

2. Fully depress the accelerator pedal slowly, three times
within 10 seconds.

3. Turn the ignition switch to the OFF/LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary, repeat this procedure.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

145

Trip Computer

The Trip Computer is located in the instrument cluster. It
features a driver-interactive display (displays informa-
tion such as; trip information, range, fuel consumption,
average speed and travel time).

Trip Button

The TRIP button, located on the right steering column
stalk, can be used to display and to reset the previously
described values.

• A short button press displays the different values.
• A long button press resets the system and then starts a

new trip.

New Trip
To reset:

• Press and hold the TRIP button to reset the system

manually.

• When the “Trip distance” reaches 9999.9 miles or

kilometers or when the “Travel time” reaches 99.59
(99 hours and 59 minutes), the system is reset auto-
matically.

• Disconnecting/Reconnecting the battery resets the

system.

NOTE:

If the reset operation occurs in the presence of

the screens concerning Trip A or Trip B, only the infor-
mation associated with Trip A or Trip B functions will be
reset.

Start Of Trip Procedure
With the ignition on, press and hold the TRIP button for
over one second to reset.

Exit Trip
To exit the Trip function, wait until all the values have
been displayed or hold the MENU ESC button for longer
than one second.

146

UNDERSTANDING YOUR INSTRUMENT PANEL

Briefly press the MENU ESC button to go back to the
menu screen or press and hold the MENU ESC (approxi-
mately one second) to go back to the main screen without
storing settings.

Trip Functions

Both trip functions are resettable (reset — start of new
trip).

“Trip A” can be used to display the figures relating to:

• Trip distance A
• Average consumption
• Instant consumption A
• Average speed A
• Travel time A (driving time).

“Trip B” can be used to display the figures relating to:

• Trip distance B

• Average consumption B
• Average speed B
• Travel time B (driving time).

NOTE:

“Trip B” functions may be excluded (see “Trip B

Data”). “Range” and “Instantaneous consumption” can-
not be reset.

Values Displayed

Range
This indicates the distance which may be travelled with
the fuel remaining in the tank, assuming that driving
conditions will not change. The message “----” will
appear on the display in the following cases:

• Distance less than 30 miles (or 50 km).
• The vehicle is parked for a long time with the engine

running.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

147

NOTE:

The range depends on several factors: driving

style, type of route (freeway, residential, mountain roads,
etc.), conditions of use of the car (load, tire pressure, etc.).
Trip planning must take into account the above notes.

Distance Travelled
This value shows the distance covered since the last reset.

Average Consumption
This value shows the approximate average consumption
since the last reset.

Instant Consumption
This indicates the fuel consumption. The value is con-
stantly updated. The message “----” will appear on the
display if the car is parked with the engine running.

Average Speed
This value shows the vehicle’s average speed as a func-
tion of the overall time elapsed since the last reset.

Travel Time
This value shows the time elapsed since the last reset.

Personal Settings (Customer-Programmable
Features)

Dimmer
The EVIC display is provided with a light sensor capable
of detecting environmental light conditions and adjust-
ing the brightness of the instruments accordingly.

NOTE:

The brightness of the instrument panel may

change while travelling following an event that causes
switching from “day” to “night” conditions (or vice
versa) in the passenger compartment (e.g. in a tunnel, on
avenues in shadows, under bridges, etc.).

To adjust the brightness, proceed as follows:

1. Press the + or – button to set the required brightness
level.

148

UNDERSTANDING YOUR INSTRUMENT PANEL
