Fiat Freemont (2013 год). Руководство - часть 103

ИСПОЛЬЗОВАНИЕ ЗАДНЕЙ
БУКСИРОВОЧНОЙ ПРОУШИНЫ
Гнездо задней буксировочной проушины нахо-
дится за дверью на левой задней балке бам-
пера.
Чтобы установить буксировочную проушину
откройте дверь ключом от автомобиля или
малой отверткой и завинтите буксировочную
проушину в гнездо.

Вставьте плоский конец рукоятки домкрата
сквозь проушину и затяните ее, смотри «Ис-
пользование домкрата и замена колес» для
более подробной информации. Буксировоч-
ный крюк необходимо полностью вкрутить в
кронштейн через нижнюю заднюю облицовку,
как показано на рисунке. Если буксировочный
крюк не полностью зацеплен к крепежному
кронштейну, запрещается буксировать авто-
мобиль.

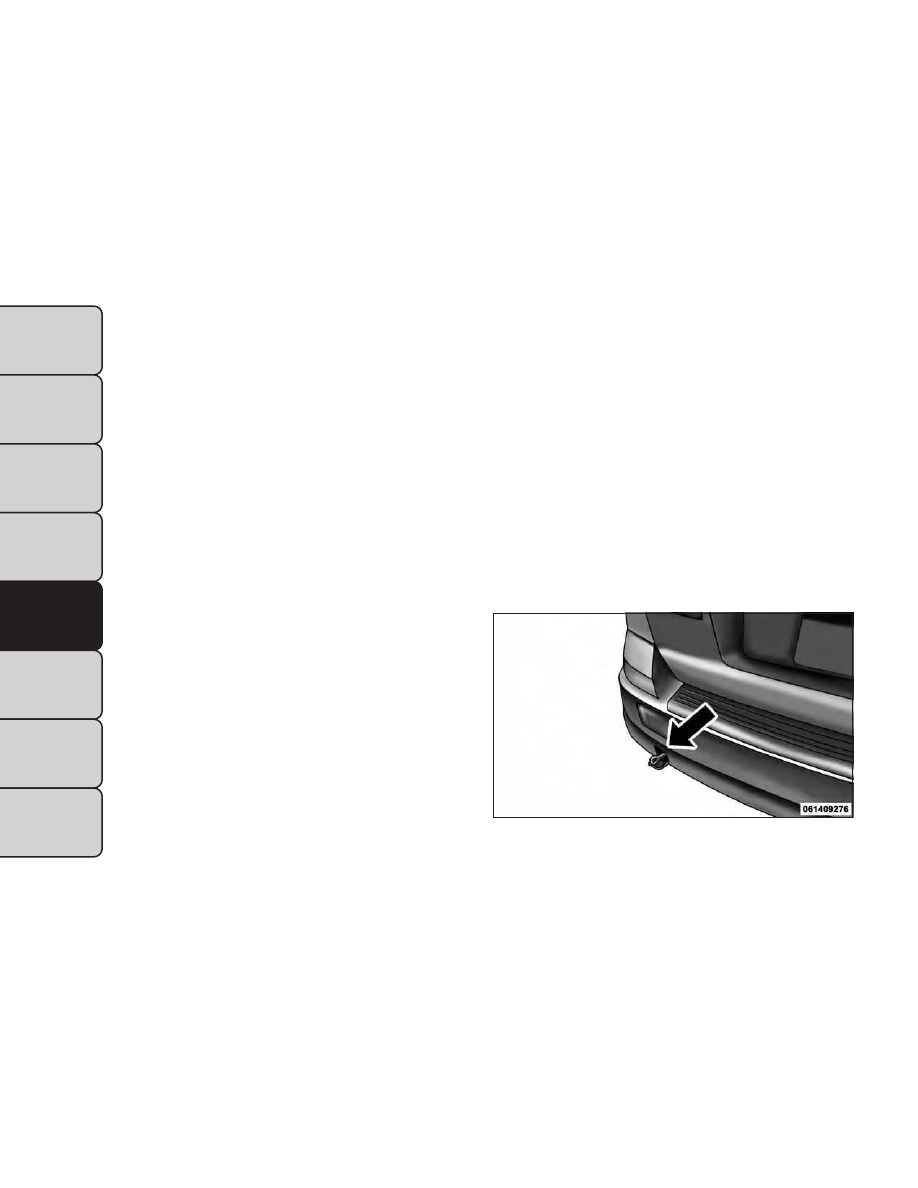

(Рис. 190)

(Рис. 190)

Установленная задняя буксировочная проушина

414

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

БУКСИРОВКА НЕИСПРАВНОГО АВТОМОБИЛЯ

В данном разделе описан порядок действий при буксировании неисправного автомобиля с
привлечением коммерческой службы эвакуации автомобилей.

Режим букси-

ровки

Колеса ОТОР-

ВАНЫ от

земли

РУЧНАЯ ТРАНС-

МИССИЯ ПЕРЕД-

НЕПРИВОДНЫХ

МОДЕЛЕЙ

АВТОМАТИЧЕС-

КАЯ ТРАНСМИС-

СИЯ ПЕРЕД-

НЕПРИВОДНЫХ

МОДЕЛЕЙ

ПОЛНОПРИВОД-

НЫЕ МОДЕЛИ

Горизонтальная
буксировка

ОТСУТСТВУЕТ

• Коробка передач

установлена в
положение
NEUTRAL

• Зажигание в

положении ACC
или ON/RUN

Если трансмис-
сия работоспо-
собна:
• Коробка передач

установлена в
положение
NEUTRAL

• Зажигание в

положении ACC
или ON/RUN

• Скорость не

более 40 км/ч

• Расстояние не

более 24 км

НЕ РАЗРЕШЕНО

Подъем колес или
буксирование на
тележке

Задние

НЕ РАЗРЕШЕНО

НЕ РАЗРЕШЕНО

Передние

OK

OK

НЕ РАЗРЕШЕНО

На платформе

ВСЕ

НАИЛУЧШИЙ

СПОСОБ

НАИЛУЧШИЙ

СПОСОБ

OK

415

ЗНАКОМ-
СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-
НОСТЬ

ЗАПУСК
ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-
НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-
НОЙ

СИТУАЦИИ

ОБСЛУЖИ-
ВАНИЕ И

УХОД

ТЕХНИЧЕ-
СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ
УКАЗАТЕЛЬ

Во избежание повреждения вашего авто-
мобиля требуется правильное буксирование
или грузоподъемное оборудование. Исполь-
зуйте только буксировочные штанги и другое
оборудование предназначенное для этой цели
с соблюдением инструкции производителя
оборудования. Использование защитных це-
пей обязательно. Присоедините буксировоч-
ную штангу или другое буксировочное устройс-
тво

к

главным

элементам

конструкции

автомобиля, но не к бамперам и не к кронш-
тейнам бамперов. Следует соблюдать госу-
дарственные и местные законы в отношении
буксируемых автомобилей.
Если вам необходимо использовать прина-
длежности (стеклоочистители, обогреватели
стекол) во время буксирования, то ключ зажи-
гания должен быть в положении вкл./пуск, но
не в положении АСС.
Указания о том, как вывести автоматическую
коробку из положения ПАРКОВКА для букси-
ровки автомобиля в случае разрядки аккуму-
ляторной батареи, представлены в пункте 9От-
ключение рычага переключения скоростей9
данного раздела.

• Не буксируйте автомобиль на
гибкой сцепке. Так можно повре-
дить облицовку автомобиля.

• При закреплении автомобиля на плат-
форме не используйте в качестве крепеж-
ных элементов компоненты передней или
задней подвески. Помните, что несоблю-
дение правил эвакуации может привести
к повреждению вашего автомобиля.
• Не толкайте и не буксируйте такой авто-
мобиль другим автомобилем, поскольку
это может привести к повреждению обли-
цовки бампера и коробки передач.
• Если буксируемый автомобиль требу-
ется повернуть, ключ зажигания должен
быть в положении ON/RUN или ACC, но не
в положении LOCK/OFF.

БУКСИРОВКА БЕЗ БРЕЛКА
Особую осторожность следует соблюдать,
если автомобиль буксируется с ключом зажи-
гания в положении закрыто (OFF). Предпочти-
тельным методом буксирования является бук-
сирование на платформе. Однако, если
буксирование автомобиля на платформе не
возможно, то можно использовать оборудова-
ние для подъема колес. Буксирование назад (с
передними колесами на земле) запрещается,

416

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

т.к. это может повредить трансмиссию. Если
буксирование назад единственно возможный
способ, передние колеса должны быть уста-
новлены на буксировочную тележку. Во избе-
жание повреждения автомобиля необходимо
использовать подходящее буксировочное обо-
рудование.

ПОЛНОПРИВОДНЫЕ (AWD) МОДЕЛИ
Производители настоятельно рекомендуют
буксировать автомобиль так, чтобы все ко-
леса были оторваны от земли. Приемлемыми
методами буксирования автомобиля является
платформа, либо буксировочная тележка, на
которую автомобиль опирается двумя коле-
сами, а другой конец автомобиля поднят над
землей.

Буксировка автомобиля с наруше-
нием указанных выше требований
может повлечь за собой серьезные

повреждения коробки передач и/или раз-
даточной коробки. Повреждения, полу-
ченные по причине неправильной букси-
ровки,

исключены

из

ограниченной

гарантии на новый автомобиль.

ПЕРЕДНЕПРИВОДНЫЕ МОДЕЛИ (FWD) -
МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ
Производители

рекомендуют

буксировать

ваш автомобиль так, чтобы все колеса были
оторваны от земли с использованием плат-
формы.
Автомобиль также можно буксировать пере-
дним ходом. При этом все колеса должны на-
ходиться на земле, рычаг переключения ско-
ростей - в положении НЕЙТРАЛЬ, а ключ
зажигания в положении ACC или ON/RUN.
Если трансмиссия не работает, то автомобиль
обязательно следует буксировать с пере-
дними колесами оторванными от земли (ис-
пользуя эвакуатор, буксировочную тележку
или оборудования для подъема колеса с под-
нятыми передними колесами)

Буксировка автомобиля с наруше-
нием указанных выше требований
может привести к серьезным пов-

реждениям двигателя и/или коробки пе-
редач. Повреждения, полученные по при-
чине

неправильной

буксировки,

исключены из ограниченной гарантии на
новый автомобиль.

417

ЗНАКОМ-
СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-
НОСТЬ

ЗАПУСК
ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-
НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-
НОЙ

СИТУАЦИИ

ОБСЛУЖИ-
ВАНИЕ И

УХОД

ТЕХНИЧЕ-
СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ
УКАЗАТЕЛЬ
