TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

166 / 187

Note:

Opt. 025 Condizionatore a comandi manuali;Opt. 140: condizionatore automatico; Opt. 204:
condizionatore supplementare posteriore

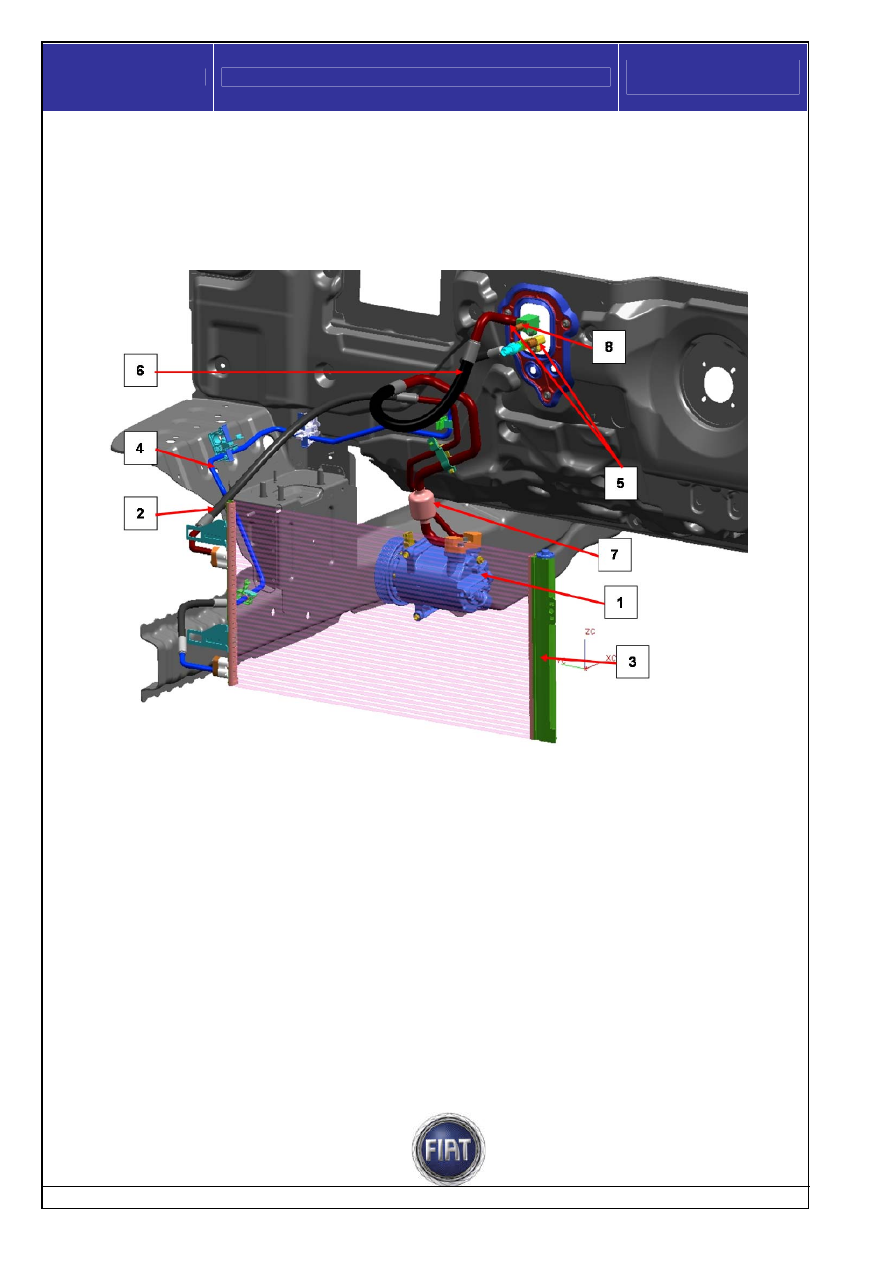

Layout componenti condizionatore per motore 2.2

Legenda

1 - Compressore a portata variabile tipo VISTEON 6C11
2 - Tubazione di alta pressione compressore – condensatore
3 - Condensatore
4 - Tubazione di alta pressione condensatore – evaporatore
5 - Raccordi di carica alta e bassa pressione
6 - Tubazione di bassa pressione evaporatore – compressore
7 - Ammortizzatore
8 - Pressostato (lineare R 47 Kohm – Tensione alimentazione 5Vcc da NCM

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

167 / 187

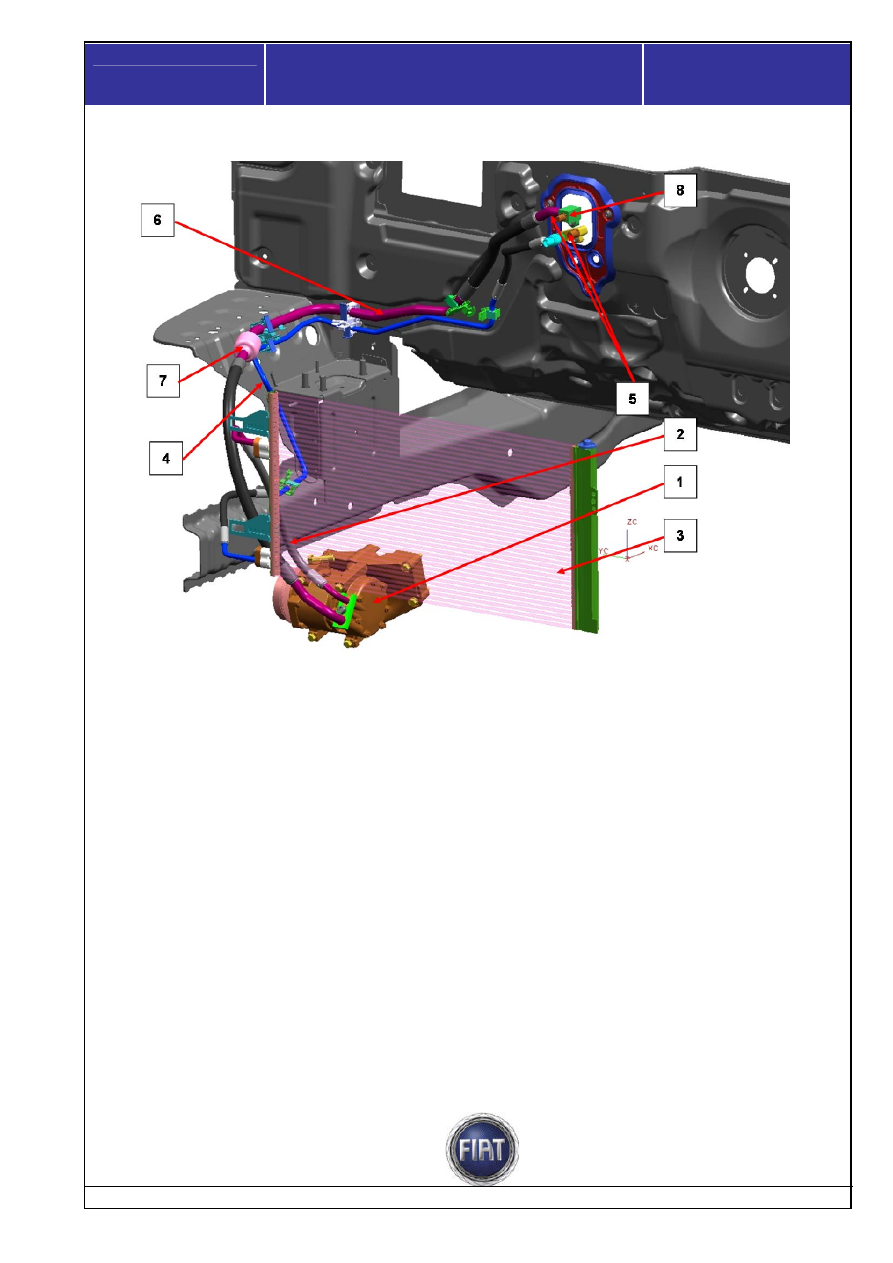

Layout componenti condizionatore per motore 2.3

Legenda

1 - Compressore a portata variabile tipo SANDEN SD7 V16.
2 - Tubazione di alta pressione compressore – condensatore
3 - Condensatore
4 - Tubazione di alta pressione condensatore – evaporatore
5 - Raccordi di carica alta e bassa pressione
6 - Tubazione di bassa pressione evaporatore – compressore
7 - Ammortizzatore
8 - Pressostato (lineare R 47 Kohm – Tensione alimentazione 5Vcc da NCM)

Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

168 / 187

Climatizzatore a comandi manuali (opt 025)

Il veicolo può essere dotato di climatizzatore a comandi manuali. In tal caso si aggiungeranno al gruppo

clima, che sostanzialmente rimane simile a quello per il riscaldatore manuale, l’evaporatore con relativa
valvola di espansione.

Anche il clima a comandi manuali prevede l’implementazione di un eventuale riscaldatore e/o

condizionatore supplementare sotto il sedile del guidatore.

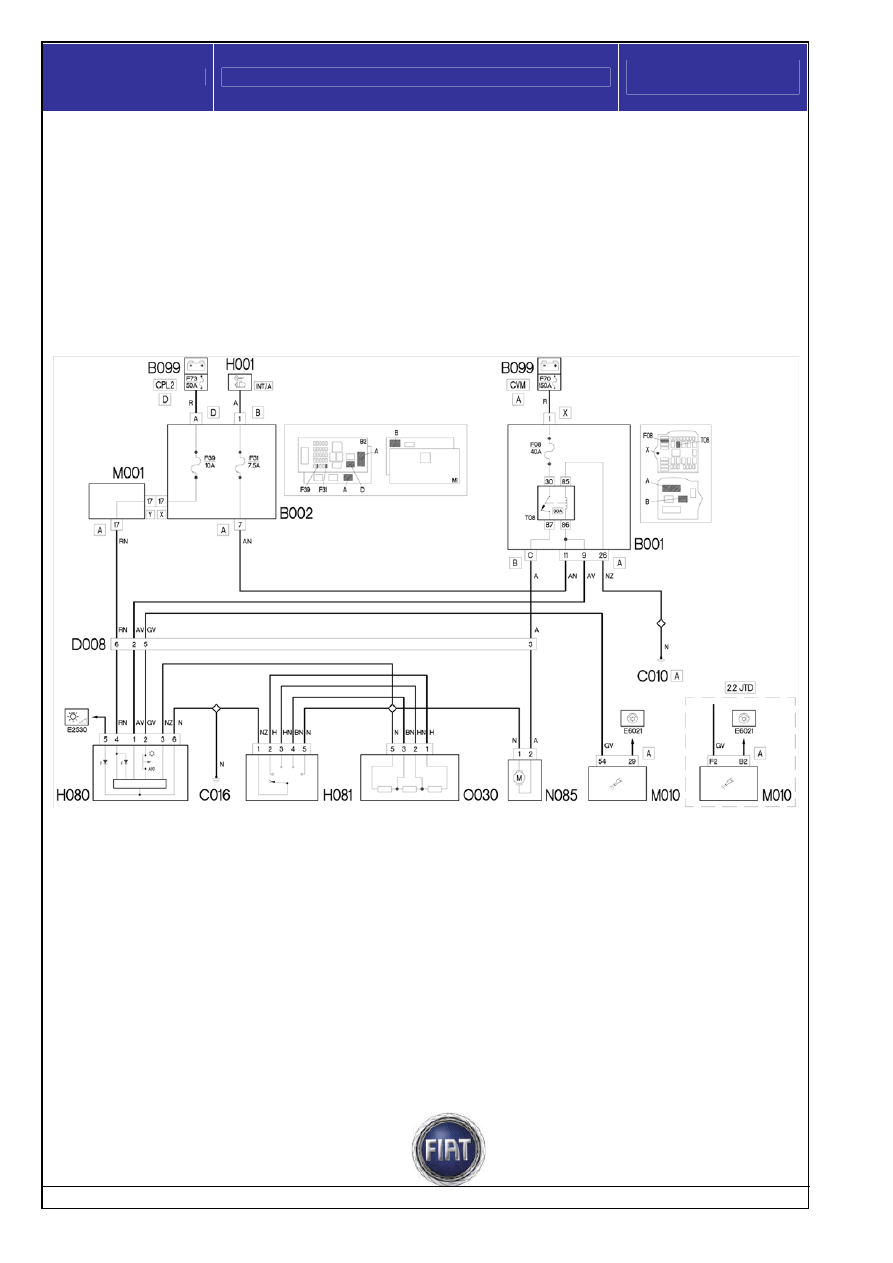

Schema elettrico del climatizzatore a comandi manuali sezione E6020 comando ventilatore e

inserimento condizionatore.

Legenda:

H080 Plancetta comandi condizionatore
H081 Commutatore velocità elettroventilatore clima
O030 Partitore resistivo per velocità elettroventilatore clima
N085 Elettroventilatore clima
M010 nodo controllo motore NCM 2.3/2.2
H001 Commutatore di accensione
B099 centralina batteria CBA
B002 Centralina plancia CPL
B001 Centralina vano motore CVM
M001 Nodo body computer NBC

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

169 / 187

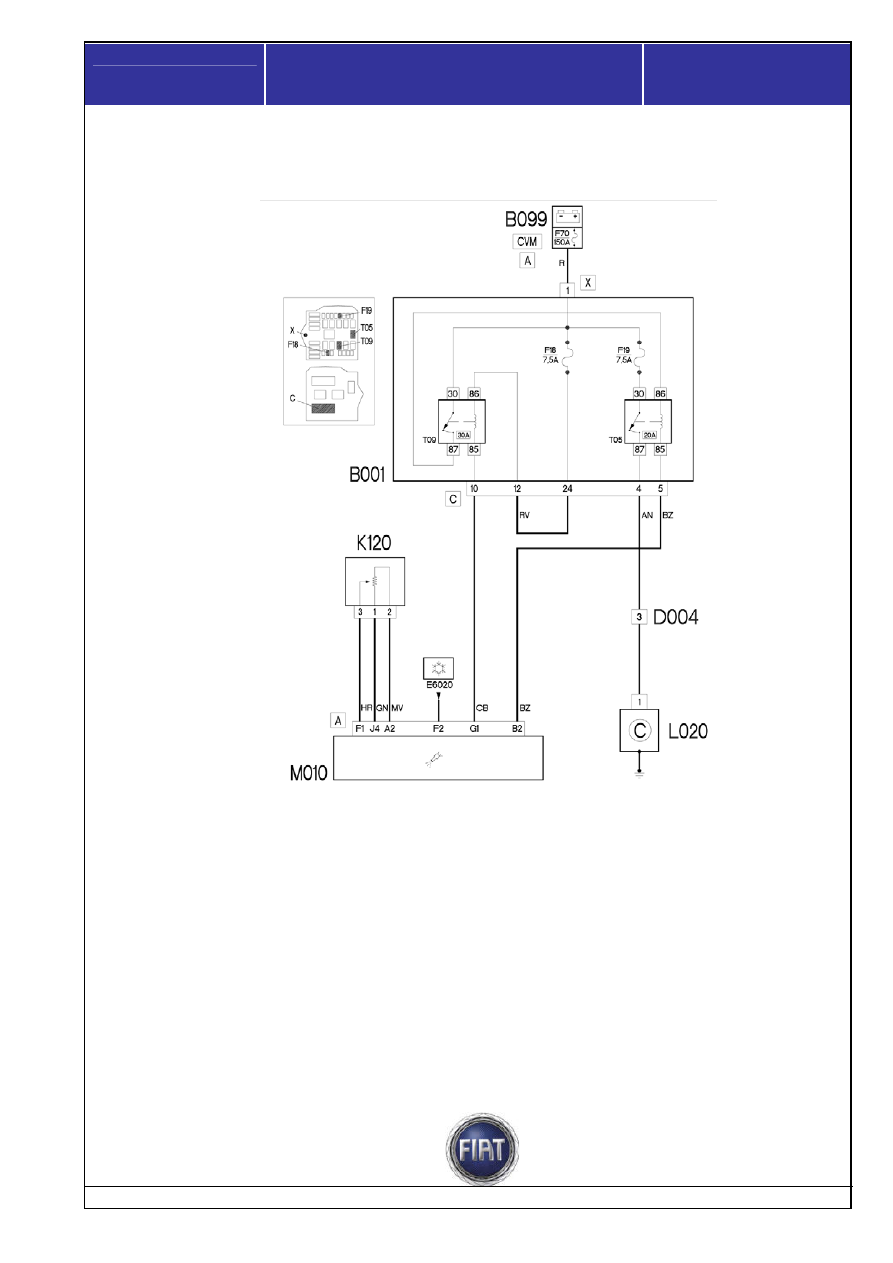

Schema elettrico del climatizzatore a comandi manuali sezione E 6021 inserimento compressore

Legenda:

B099 Centralina batteria CBA
B001 Centralina vano motore CVM
K120 Pressostato lineare – R: 47 Kohm, tensione nominale di alimentazione: 5Vcc
M010 Nodo controllo motore NCM ( in figura: nodo per motorizzazione 2.2)
L020 Giunto elettromagnetico compressore.
D004 Connessione
