Fiat Ducato (2006). Manuale - parte 24

Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy











© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

98 / 187









Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















99 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati








Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy











© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

100 / 187



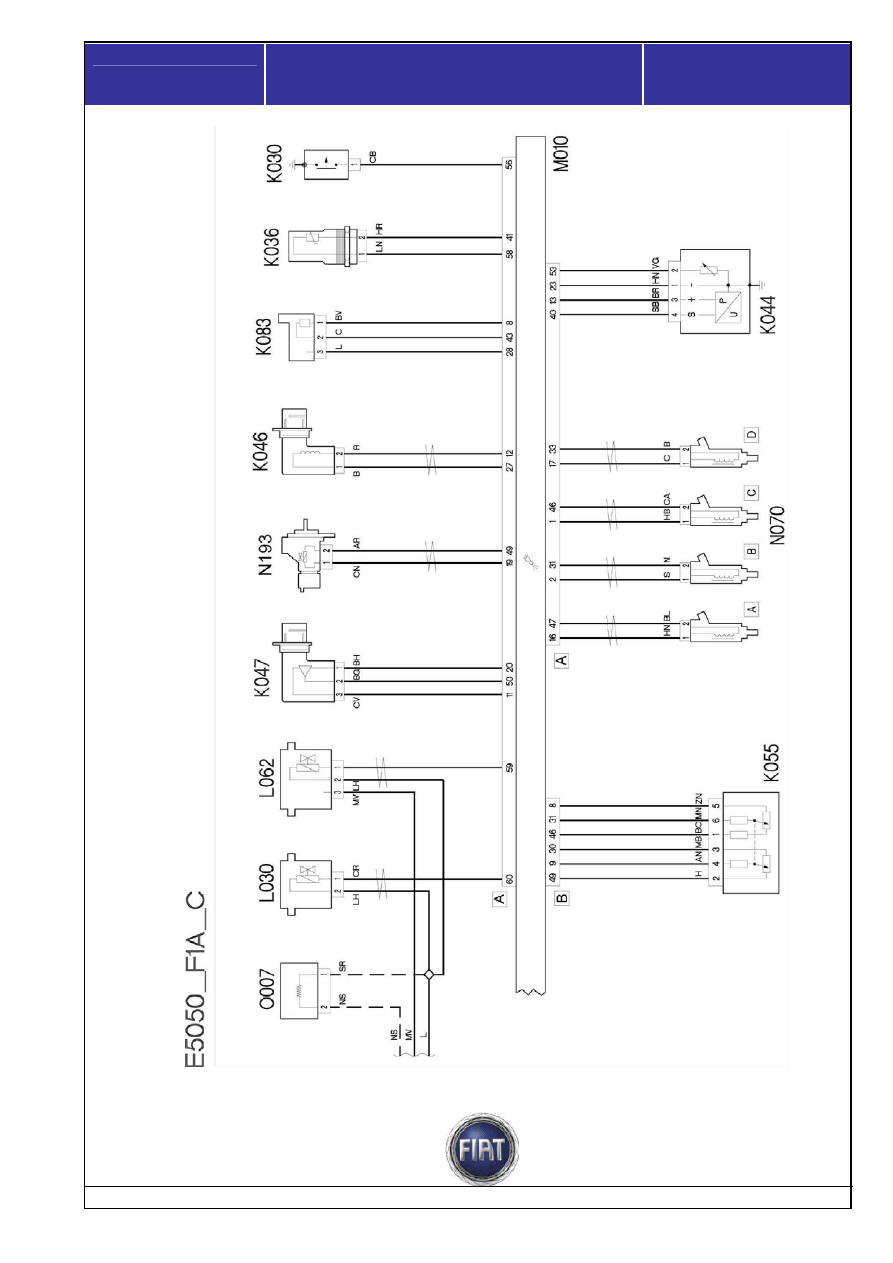

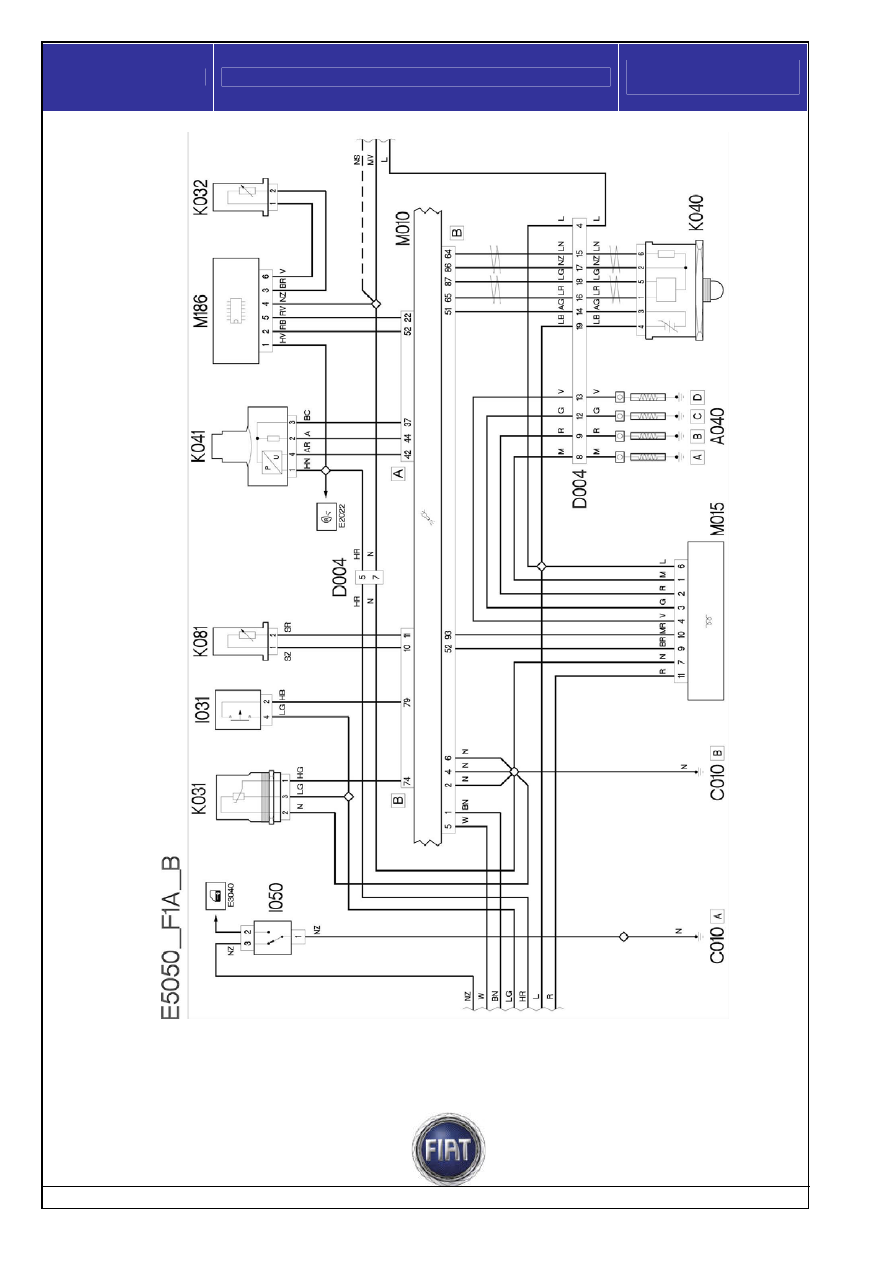

Legenda componenti


A040. Candelette preriscaldo
B001. Centralina derivazione vano motore
B002. Centralina derivazione sotto plancia
B099. Scatola pmaxi-fuse su batteria
C010. Massa anteriore sinistra
C022. Massa plancia centrale
C100. Massa cabina
D001. Giunzione anteriore/plancia
D004. Giunzione anteriore/motore
E050. Quadro strumenti
H001. Commutatore di accensione
I030. Interruttore pedale freno
I031. Interruttore pedale frizione
I050. Interruttore inerziale
K030. Sensore pressione olio motore
K031. Sensore presenza acqua nel filtro gasolio
K032. Sensore livello olio motore
K036. Sensore temperatura acqua motore
K040. Sonda lambda
K041. Misuratore portata aria
K044. Sensore pressione e temperatura aria aspirata
K046. Sensore giri
K047. Sensore fase
K055. Potenziometro pedale acceleratore
K081. Sensore temperatura combustibile
K083. Sensore pressione combustibile
L030. Elettrovalvola EGR
L062. Corpo farfallato
M001. Body computer
M010. Centralina controllo motore
M015. Centralina preriscaldo candelette
M186. Centralina livello olio motore
N040. Elettropompa combustibile e misuratore livello carburante
N070. Elettroiniettori
N193. Regolatore portata combustibile
O007. Resistenza riscaldamento vapori olio














Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















101 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati



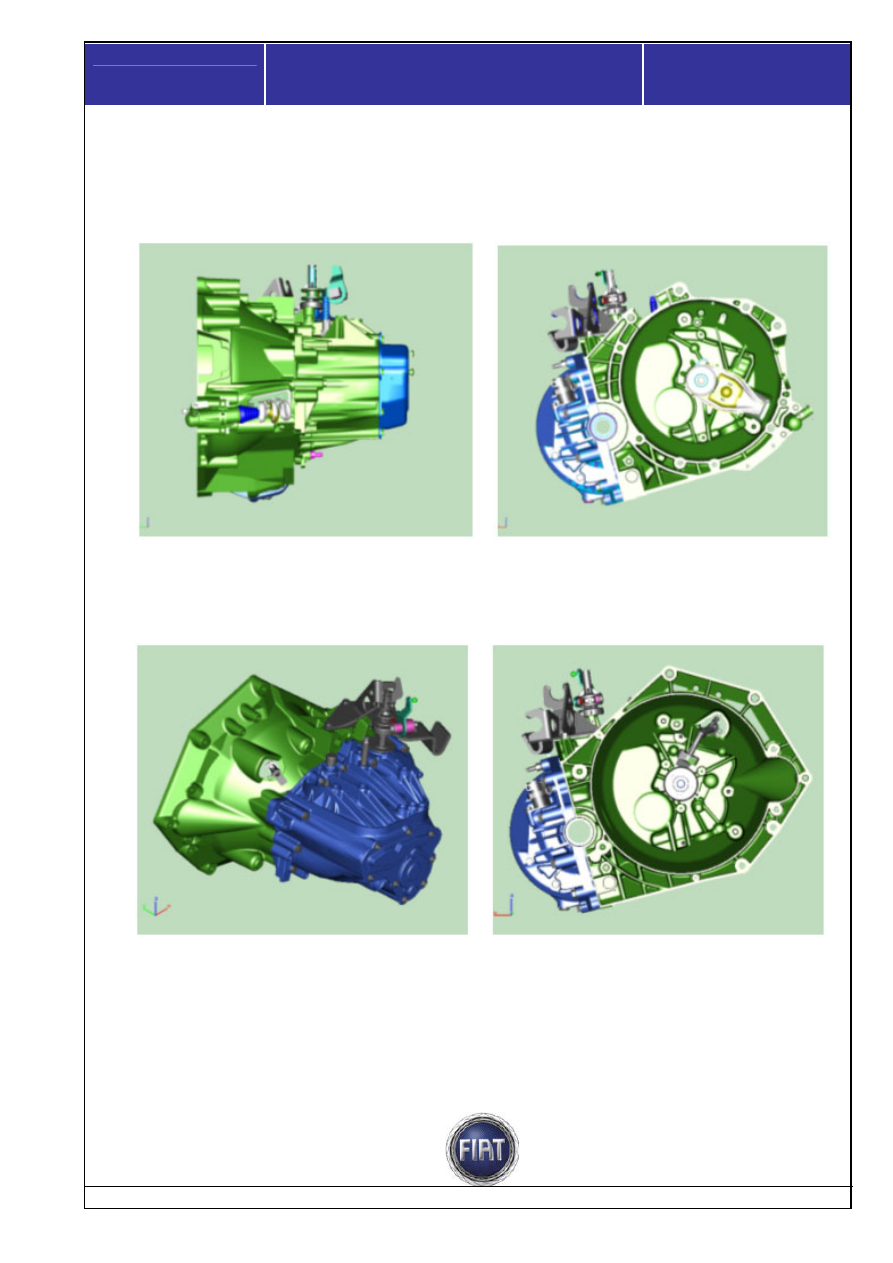

4. CAMBIO

Caratteristiche


MLGU 5 marce








Il cambio utilizzato per la motorizzazione 2.2 100cv è l’ MLGU 5marce con comando idraulico frizione a
pistone esterno.

MLGU 6 marce






Il cambio utilizzato per le motorizzazioni F1A 120/130 cv è l’MLGU 6 marce con comando frizione
coassiale all’albero primario cambio, (questo cambio è anche un Opt per il motore 2.2 ).
