Descrizione componenti elettrici



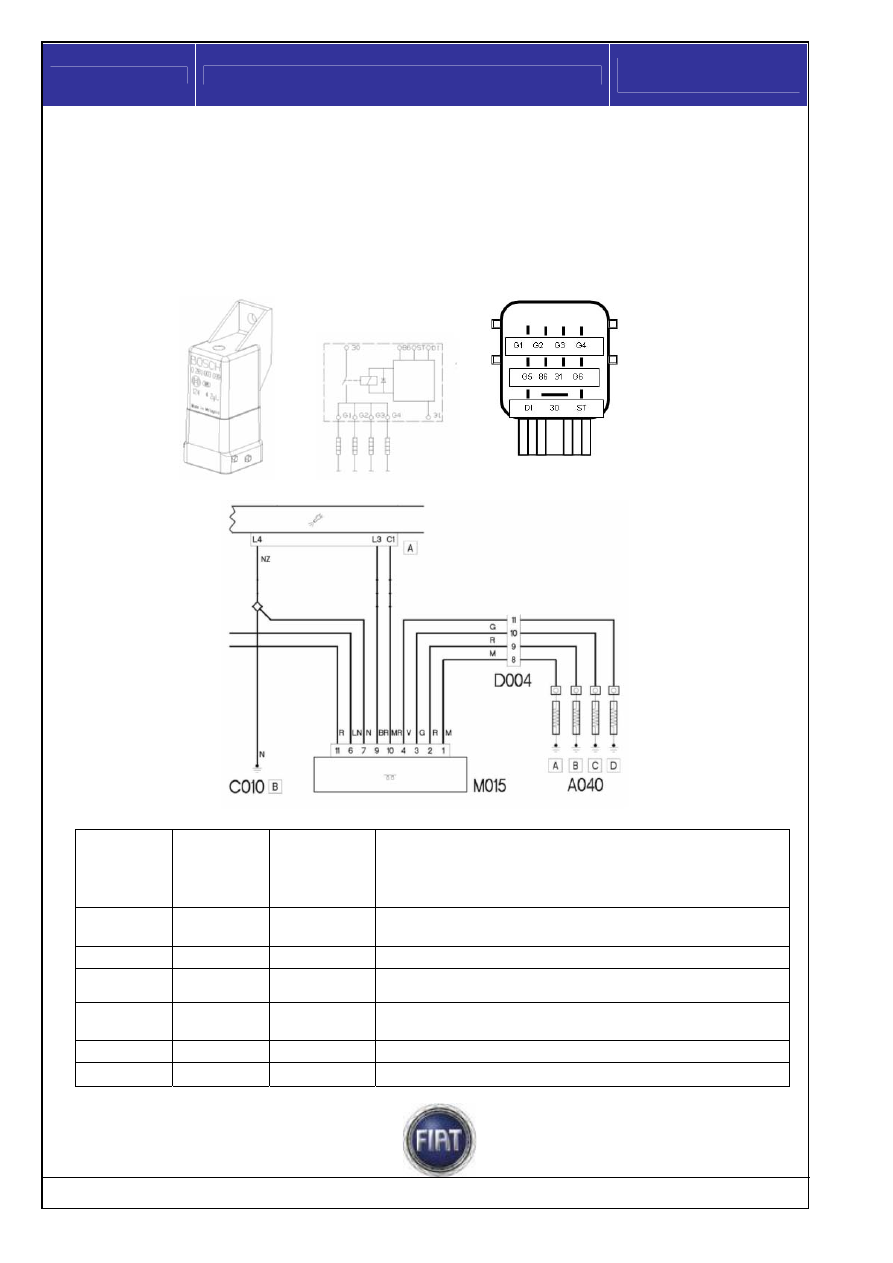

  Impianto preriscaldo candelette

Le candelette sono alimentate dalla centralina di preriscaldo  sotto il diretto controllo della centralina

controllo motore che stabilisce il tempo di preriscaldo in funzione della temperatura motore.

All’interno della centralina di preriscaldo è presente un teleruttore abbinato ad un circuito elettronico;

quest’ultimo informa la centralina controllo motore di eventuali anomalie all’impianto di preriscaldo.













Pin centralina

preriscaldo

Pin

connettore

Centralina

preriscaldo

Pin centralina

motore

Funzione

86

6



Positivo da relay principale comandato dalla centralina motore

31 7

Massa

ST

10

C1 connettore B

Segnale di comando dalla centralina motore

DI

9

L3 connettore B

Segnale di diagnosi per la centralina motore

30 11

Positivo  batteria

G1,2,3,4, 1,2,3,4



Uscita alimentazione candelette di preriscaldo

Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy



















63/187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati





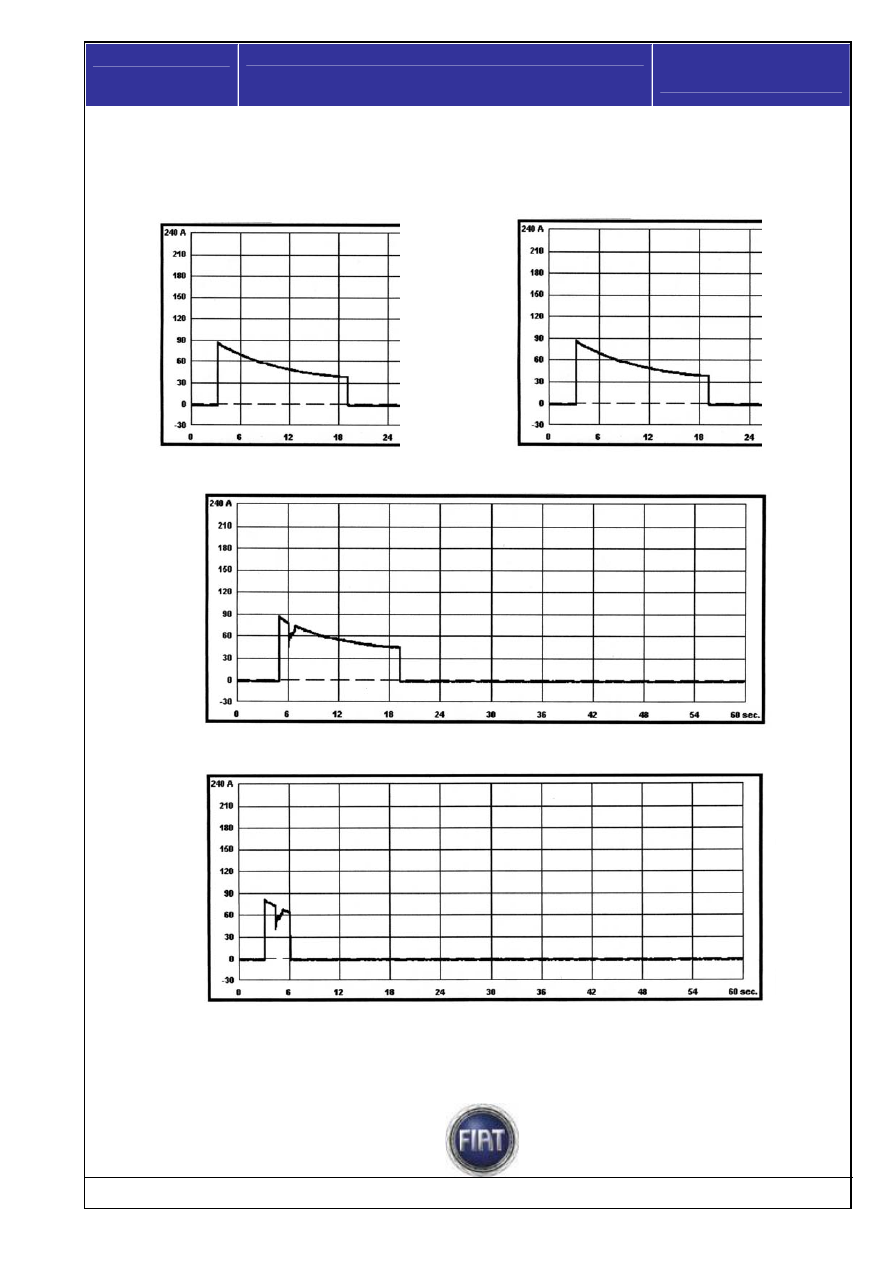

Prova assorbimento candelette eseguita
a  motore freddo senza avviare il motore


Prova assorbimento candelette eseguita  a
motore caldo senza avviare il motore









Prova assorbimento candelette avviando il motore a freddo




Prova assorbimento candelette avviando il motore a caldo



Dai grafici sopra riportati si può notare che il tempo di riscaldamento delle candelette è indipendente dalla
temperatura motore se non viene eseguito l’avviamento.
Viceversa se il motore viene avviato, le candelette continueranno ad essere alimentate per un tempo che
sarà sempre più

 breve man mano che la temperatura motore sale.

Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy















© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati





64/187



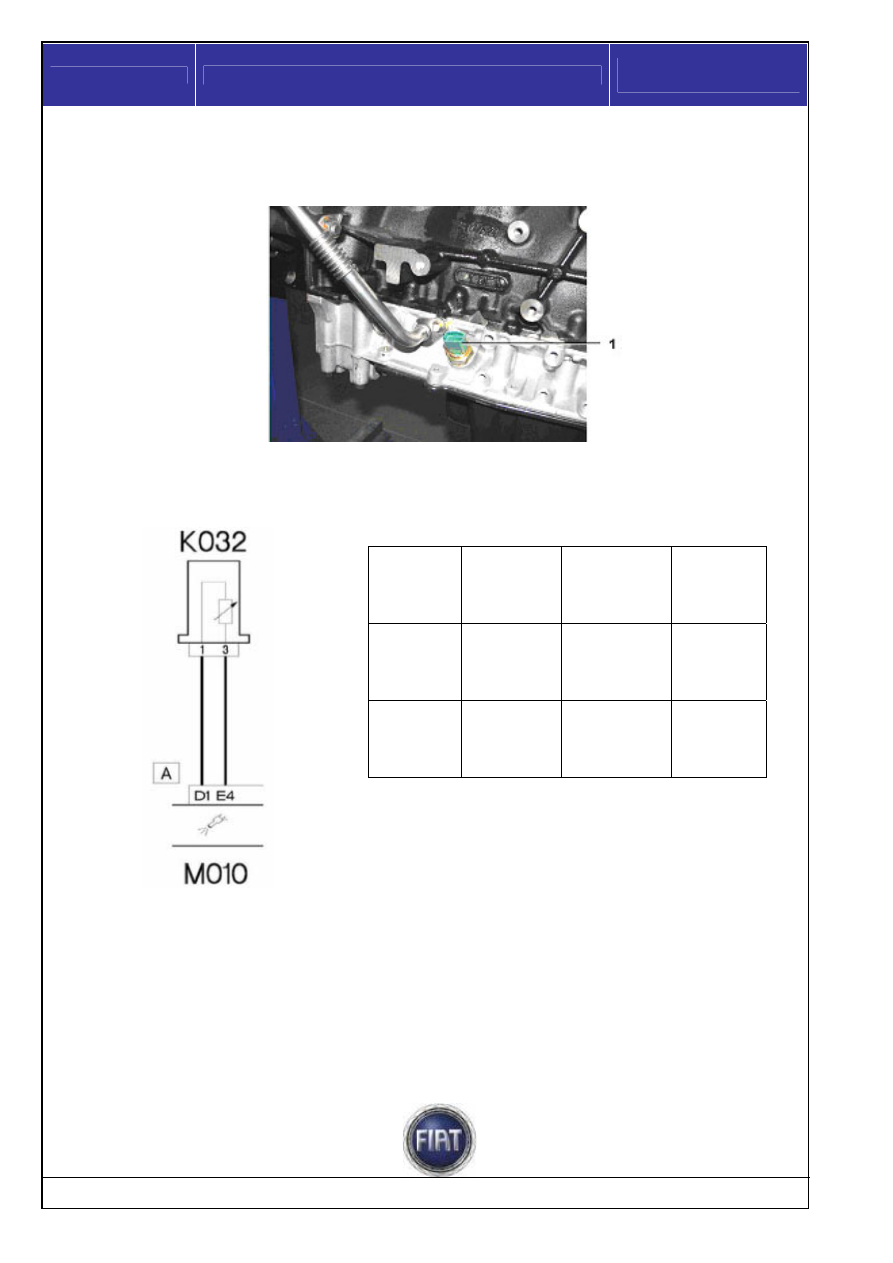

 Sensore livello olio motore


Il sensore livello olio motore è ubicato sul sottobasamento lato scarico.





1 – Sensore livello olio

Schema di collegamento elettrico del sensore livello olio







K032 Sensore livello olio motore
M010 Centralina controllo motore










Pin

sensore

Pin

centralina

controllo

motore

Connettore

centralina

controllo

motore

Funzione

1 D1  A

Segnale

2 E4  A

Massa

Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy



















65/187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati



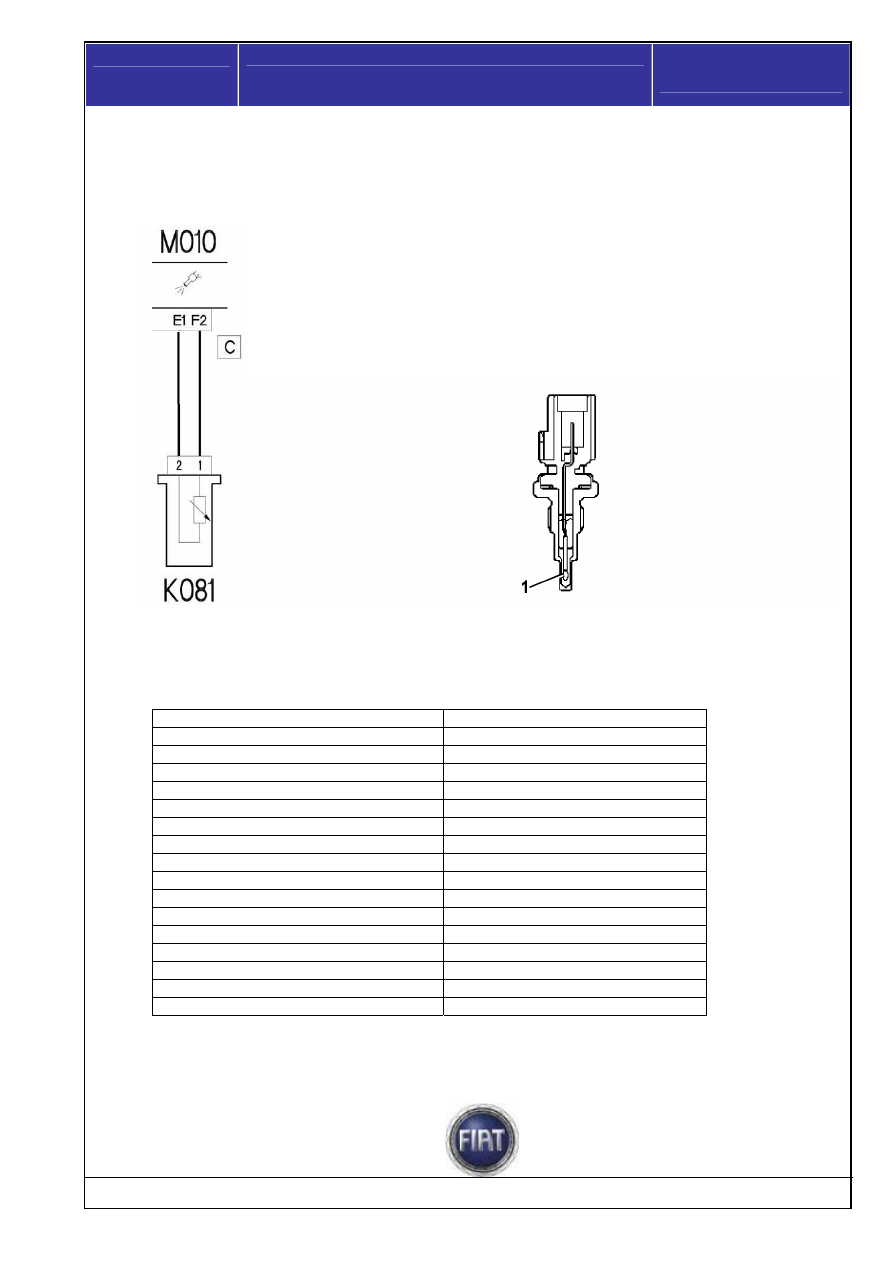

 Sensore di temperatura combustibile


Il sensore di temperatura combustibile è utilizzato per il controllo della pressione nel rail e della quantità
iniettata; utilizza le caratteristiche di una resistenza elettrica che varia in funzione della temperatura.








1 - resistenza



La seguente tabella riporta i valori della resistenza in funzione della temperatura.


Temperatura (°C)

Resistenza (KOhm)

-30 25.4
-20 15.04

(+1.29

-1.20)

-10 9.16

0 5.74

10 3.70
20

2.45 (+0.14 –0.13)

30 1.66
40 1.15
50 0.811
60 0.584
70 0.428
80 0.318

(+-0.008)

90 0.240

100 0.1836
110 0.1417

(+-0.0018)

120 0.1108
