FAW CA3252P2K2T1A (плоский дизельный автосамосвал). Руководство - часть 9







- 122 -

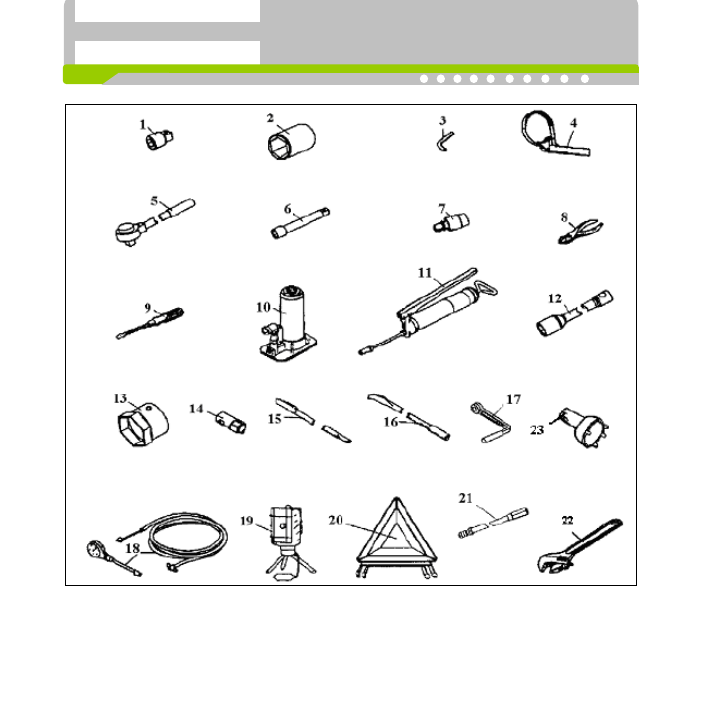

Бортовые инструменты

Приложения и данные


Продолжение таблицы

п.п

наименование

количество

Комплект двойного ключа 1

10

Комплект гидравлического домкрата 20t

11

Комплект цепного всестороннего

тавотопресса высокого давления

12

Автомобильный торцовый ключ 33

13

Торцовый ключ-для гайки поворотного кулака

переднего вала

14

Торцовый ключ-для U-образного болта

передней рессоры



Торцовый ключ-для U-образного болта задней

рессоры

15

рычаг 1

16

Лом для качалки домкрата и шины 1

17

Ключ крепления запасной шины 1

18

Комплект устройства наполнения шины 1

19

Прилагаемая инструментальная лампа 1

20

Треугольный предупредительный знак 1

21

Комплект удлинённого рычага вентиля

22

Комплект подвижного ключа 1

23

Комплект ключа для круглой гайки пятника

редукторного мости обода (специальный для

редукторного мости обода)



-------------------------------------------------------------------------------------------------------------------------------------------------------------



- 123 -

Бортовые инструменты

Приложения и данные





-------------------------------------------------------------------------------------------------------------------------------------------------------------



- 124 -

Основные технические параметры

Приложениия и данные




Основные технические параметры





Параметры веса





модель автомашины

CA3252P2K2T1A

Масса погрузки (kg)



22,000 (включая личный состав)

Снаряжённая

масса

(kg)



15,510, 14,810

Распределение  осевой
нагрузки  (при  пустой
нагрузке kg)

Передний

вал

4,525



Средний  и
задний
мост

7,875

Масса  при  полной  нагрузке  (макс.
допустимая общая масса шасси kg)

37,510, 36,810

Распределение  осевой
нагрузки  (при  пустой
нагрузке kg)

Передний

вал

7,790



Средний  и
задний
мост

29,720

Число состава рубки (человек)



-------------------------------------------------------------------------------------------------------------------------------------------------------------



- 125 -

Основные технические параметры

Приложениия и данные



Параметры размера




Модель

CA3252P2K2T1A

Габаритные размеры    Длина (mm)

8,800, 8,200

Ширина (mm)

2,490

Высота (mm)

3,200

База (при полной нагрузке mm)

4,200+1,350, 3,900+1,350

Колея                  переднее колесо (mm)

2,020

Заднее колесо (mm)

1,830

Передняя подвесная опора (mm)

1,418

Задняя подвесная опора (mm)

1,900

Мин.  дорожный  просвет    (при  полной
нагрузке mm)

320

Мин. радиус поворота (m)

17,.9

-------------------------------------------------------------------------------------------------------------------------------------------------------------



- 126 -

Основные технические параметры

Приложениия и данные



Продолжение таблицы

модель

CA3252P2K2T1A

Угол  прохода  автомобиля  (при  полно

й  нагрузке)      угол  въезда

25

Угол  выезда

25

Радиус  опрокидывания  рубки(mm) 2,451

Внутренний  размер      длина (mm)



6,000, 5,400

ширина(mm) 2,300

Высота (mm)

1,400



-------------------------------------------------------------------------------------------------------------------------------------------------------------



- 127 -

Основные технические параметры

Приложениия и данные



Параметры свойства



Модель

CA3252P2K2T1A



Макс.  Скорость  (при  полной  нагрузке  на

ровном и лучшем покрытии km/h)

73

Макс.  Подъём  (при  полной  нагрузке,  без
прицепом,  на  сухом  твёрдом  покрытии  со
средней скоростью  %)

70

Подъём  стоянки  остановочной  машины  (при
полной

разгрузке

в

положительном

и

отрицательном направлениях  %)

≥18

Макс  километраж  продолжительной  пробега

(km)

800

Наружный  шум  при  ходьбу  с  повышенной
скоростью dB (A)

Не более 84dB

Потребление  топлива  при  среднескоростной

ходьбе под условием ограничения

21,.1L/100km (при 40km )

26,.5L/100km (при 60km)



-------------------------------------------------------------------------------------------------------------------------------------------------------------



- 128 -

Основные технические параметры

Приложениия и данные




Параметры объёма



Модель

CA3252P2K2T1A

Двигатель  (система  смазывания
L)

26

Топливный бак (L)

400

Система охлаждения (L)

32

Гидроуправляющий

механизм

муфты сцепления (L)

0,7

Вариатор (L)

12 (с отборником мощности 13)

Средний

и

задний

мосты

(редукторный мост обода L)

Ведущий редуктор примерно 11,.5,

дифференциал между валами 3,обод по 3

Дифференциал  между  валами
(L)

0,.8



-------------------------------------------------------------------------------------------------------------------------------------------------------------



- 129 -

Основные технические параметры

Приложениия и данные


Продолжение таблицы



модель

CA3252P2K2T1A

Силовое  рулевое  управление  и
поворотный маслобак (L)

Гидроопрокидывающий
механизм рубки (L)

0,44

Промывная  жидкость  ветрового

окна (L)

3.,2

Кондиционер (g)

800±50





-------------------------------------------------------------------------------------------------------------------------------------------------------------



- 130 -

Основные технические параметры

Приложениия и данные




Параметры двигателя

Модель

CA3252P2K2T1A

Тип двигателя CA6DL2-35E3
Форма

Пряморадный, с 6 цилиндрами, четырёхтактный,

охлаждающий в воде, непосредственный впрыск, с

наддувом, среднеохлаждающий

Чистая  мощность  (при
kW/r/min)

258/2,100

Маск.  крутящий  момент
(при N·m/r/min)

1,500/1,400

Коэффициент сжатия 17,5:

Рабочий объём (L)

8,6

Диаметр×длина хода (mm)

112×145







-------------------------------------------------------------------------------------------------------------------------------------------------------------
