FAW 1041. Руководство - часть 2

КРЕСЛА

ВОДИТЕЛЬСКОЕ КРЕСЛО

КОНСТРУКЦИЯ

Рисунок.
Надписи на рисунке:
- момент затяжки;
- единица измерения: Н*м.

Демонтаж.

1. Демонтаж водительского кресла в сборе.

Рисунок.

(1) Сдвинуть водительское кресло в крайнее заднее положение, открутить монтажные
болты.
(2) Сдвинуть водительское кресло в крайнее переднее положение, открутить монтажные
болты.
(3) Открутить две монтажных гайки с внешней стороны и снять водительское кресло.

Установка.

Установка и сборка производятся в последовательности, обратной демонтажу и разборке.
Затянуть монтажные болты водительского кресла.
Момент затяжки: 25,0-30,0 Н*м.
Внимание: при установке обеспечить свободное перемещение кресла и надежную работу
механизма блокировки положения кресла.

ПЕРЕДНЕЕ ПАССАЖИРСКОЕ КРЕСЛО (ПРИ ОДНОРЯДНОЙ ПЛАНИРОВКЕ
КАБИНЫ ВОДИТЕЛЯ).

КОНСТРУКЦИЯ.

Рисунок.
Надписи на рисунке:
- момент затяжки;
- единица измерения: Н*м.
1. Переднее пассажирское кресло в сборе.
2. Кольцо фиксации в сборе.

Демонтаж.

Рисунок.

1. Демонтаж переднего пассажирского кресла в сборе.
(1) Открутить шесть монтажных болтов переднего пассажирского кресла и две
монтажных гайки.
(2) Вынуть кольцо фиксации на спинке и снять переднее пассажирское кресло.

Установка.

Установка и сборка производятся в последовательности, обратной демонтажу и разборке.
1. Затянуть монтажные болты и гайки переднего пассажирского кресла.
Момент затяжки: 25,0-30,0 Н*м.
2. Убедиться в надежной работе механизма регулировки положения переднего
пассажирского кресла.

ПЕРЕДНЕЕ ПАССАЖИРСКОЕ КРЕСЛО (ПРИ ДВУХРЯДНОЙ ПЛАНИРОВКЕ
КАБИНЫ ВОДИТЕЛЯ).

КОНСТРУКЦИЯ.

Рисунок.
Надписи на рисунке:
- момент затяжки;
- единица измерения: Н*м.
1. Переднее пассажирское кресло в сборе.
2. Ручка фиксации в сборе.
3. Кольцо фиксации в сборе.

Демонтаж.

Рисунок.

1. Демонтаж переднего пассажирского кресла в сборе.
(1) Открутить шесть монтажных болтов переднего пассажирского кресла и две
монтажных гайки.
(2) Вытянуть ручку фиксации, вынуть кольцо фиксации на спинке и снять переднее
пассажирское кресло (вместе с крышкой капота двигателя).
(3) Открутить две гайки, снять крышку капота двигателя с кресла.

Установка.

Установка и сборка производятся в последовательности, обратной демонтажу и разборке.
1. Затянуть монтажные болты и гайки переднего пассажирского кресла.
Момент затяжки: 25,0-30,0 Н*м.
2. Убедиться в надежной работе механизма регулировки положения переднего
пассажирского кресла.

ЗАДНЕЕ ПАССАЖИРСКОЕ КРЕСЛО.

КОНСТРУКЦИЯ.

Рисунок.
Надписи на рисунке:
- момент затяжки;
- единица измерения: Н*м.
1. Заднее пассажирское кресло в сборе.
2. Ручка фиксации в сборе.

Демонтаж.

Демонтаж переднего пассажирского кресла в сборе.
(1) Вытянуть ручку фиксации, снять сиденье заднего пассажирского кресла.
(2) Открутить два монтажных болта и снять заднее пассажирское кресло.

Установка.

Установка и сборка производятся в последовательности, обратной демонтажу и разборке.
Затянуть монтажные болты заднего пассажирского кресла.
Момент затяжки: 25,0-30,0 Н*м.
Убедиться в надежной работе механизма регулировки положения переднего
пассажирского кресла.

12. РЕМНИ БЕЗОПАСНОСТИ КРЕСЕЛ.

РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ КРЕСЕЛ (ДЛЯ ДВУХРЯДНОЙ ПЛАНИРОВКИ
КАБИНЫ ВОДИТЕЛЯ)

КОНСТРУКЦИЯ

Рисунок.
Надписи на рисунке:
- момент затяжки;
- единица измерения: Н*м.

Демонтаж.

Рисунок.

Внимание: ключ в замке зажигания повернуть в положение ‘OFF’ или ‘LOCK’, снять
кабель массы (-) с соответствующей клеммы аккумулятор, подождать три минуты, и
только затем приступать к разборке механизма подтягивания ремней безопасности (для
автомобилей, оборудованных механизмом подтягивания ремней безопасности).

Рисунок.

1. Снятие болта крепления ремней безопасности.
(1) Поднять колпак болта, открутить верхний монтажный болт.
(2) Открутить нижний монтажный болт.

Рисунок.

2. Демонтаж сматывающего механизма ремней безопасности.
(1) Отсоединить разъем проводки механизма подтяжки.
(2) Открутить два монтажных болта, снять сматывающий механизм ремней безопасности
с нижней части средней стойки.

13. РЕМНИ БЕЗОПАСНОСТИ КРЕСЕЛ.

РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ КРЕСЕЛ (ДЛЯ ОДНОРЯДНОЙ ПЛАНИРОВКИ
КАБИНЫ ВОДИТЕЛЯ)

КОНСТРУКЦИЯ

Рисунок.
Надписи на рисунке:
- момент затяжки;
- единица измерения: Н*м.

Демонтаж.

Рисунок.

Внимание: ключ в замке зажигания повернуть в положение ‘OFF’ или ‘LOCK’, снять
кабель массы (-) с соответствующей клеммы аккумулятор, подождать три минуты, и
только затем приступать к разборке механизма подтягивания ремней безопасности (для
автомобилей, оборудованных механизмом подтягивания ремней безопасности).

Рисунок.

1. Демонтаж нижней части декоративной внутренней накладки средней стойки.
Снять нижнюю часть декоративной внутренней накладки средней стойки.

2. Снятие болта крепления ремней безопасности.
(1) Поднять колпак болта, открутить верхний монтажный болт.
(2) Открутить нижний монтажный болт.

Рисунок.

3. Демонтаж сматывающего механизма ремней безопасности.
(1) Отсоединить разъем проводки механизма подтяжки.
(2) Открутить два монтажных болта, снять сматывающий механизм ремней безопасности
с нижней части средней стойки.

ПРОВЕРКА СМАТЫВАЮЩЕГО МЕХАНИЗМА РЕМНЕЙ БЕЗОПАСНОСТИ

Рисунок.

1. При установленном на месте сматывающем механизме слегка потянуть ленту ремня
безопасности. При этом убедиться, что не возникает заклинивания при отклонении ремня
безопасности в пределах 15◦ от монтажного угла механизма. Кроме того, должен
обеспечиться режим блокировки в секторе отклонения не менее 45◦.

2. Резко потянуть ленту ремня безопасности, при этом она должна блокироваться.

3. В случае обнаружения на поверхности ремня порезов и потертостей, других следов
износа, даже незначительных, необходимо заменить ремни безопасности на новые.

4. Убедиться в том, что ремень безопасности в установленном состоянии свободно
вытягивается и сматывается.

Внимание: произвольный демонтаж сматывающего механизма ремней безопасности не
допускается.

Установка.

Установка и сборка производятся в последовательности, обратной демонтажу и разборке.
Закрутить нижний болт фиксации ремней безопасности и болт крепления сматывающего
механизма ремней безопасности.
Момент затяжки: 28,0-53,0 Н*м.

Демонтаж.

1. Демонтаж ручки стеклоподъемника.
С помощью куска материи снять пружинное зажимное кольцо. Затем снять ручку
стеклоподъемника и прокладку.

Рисунок.

2. Демонтаж гнезда внутренней ручки и подлокотника задней двери.
Выкрутить монтажные винты, снять гнездо внутренней ручки и подлокотник задней
двери, расположенные на декоративной внутренней панели двери.

Рисунок.

3. Демонтаж кнопки блокировки двери.
(1) Снять кнопку блокировки двери со стержня блокировки.
(2) Поднять уплотнительное кольцо внутренней кнопки блокировки задней двери.

Рисунок.

4. Демонтаж декоративной внутренней панели задней двери.
Вставить между декоративной внутренней панелью и пластиной задней двери шпатель
или подобный инструмент либо приспособление, оттянуть декоративную внутреннюю
панель таким образом, чтобы отошли девять зажимов крепления панели.

Рисунок.

5. Снять уплотнение задней двери.
Внимание: необходимо особенно следить за тем, чтобы клейкая лента крепления
уплотнения не прилипала к другим деталям двери.

Рисунок.

6. Демонтаж стекла окна задней двери.
(1) Поворачивать ручку стеклоподъемника, изменяя положение стекла до тех пор, пока
болты не совместятся с технологическим отверстием в пластине двери.
(2) Открутить два болта фиксации, снять стекло двери по направлению вниз.

Рисунок.

7. Демонтаж механизма стеклоподъемника.
Открутить шесть монтажных винтов, снять механизм стеклоподъемника в сборе.

Рисунок.

8. Демонтаж внешнего уплотнения стекла окна задней двери в сборе.
Вытащить зажимы из панели двери с помощью бородка.

Рисунок.

9. Демонтаж рамы задней нижней рельсовой направляющей стекла задней двери.
Открутить монтажные винты, снять раму задней нижней рельсовой направляющей стекла
задней двери.

Рисунок.

10. Демонтаж дверного замка.
(1) Открутить один винт с полуутопленной головкой, снять гнездо внутренней ручки
задней двери.
(2) Открутить два наборных винта, снять внутреннюю ручку задней двери в сборе и тягу
кнопки блокировки двери в сборе.
(3) Открутить три монтажных винта, снять корпус замка, расположенный на панели
двери.
(4) Открутить два наборных винта, снять внешнюю ручку двери в сборе.

Рисунок.

11. Демонтаж внешнего уплотнения двери.
Поднять зажимы, установленные на панели двери, снять уплотнение.

Рисунок.

Установка.

1. Перед началом установки необходимо смазать движущиеся поверхности всех деталей
универсальной консистентной смазкой, к таким деталям относятся:
(1) Вращающиеся детали, такие как роликовый механизм стеклоподъемника.
(2) Скользящие детали механизмов дверного замка.

Рисунок.

2. Установка внешней ручки.
Установить внешнюю ручку на дверь с помощью двух гаек.

Рисунок.

3. Установка замка задней двери.
(1) Установить на дверную панель корпус замка с помощью трех винтов.
(2) Установить на дверную панель внешнюю ручку в сборе с помощью двух наборных
винтов.
(3) Установить на дверную панель внутреннюю ручку в сборе с помощью пластмассовых
гаек и саморезов.
(4) Установить на дверную панель тягу кнопки блокировки двери в сборе с помощью
пластмассовых гаек и саморезов.
(5) Соединить тягу с ручкой на корпусе замка.

Рисунок.

4. Установка рамы нижней задней рельсовой направляющей стекла заднего окна в сборе.
Установить на дверную панель раму нижней задней рельсовой направляющей стекла
заднего окна в сборе с помощью двух наборных винтов.

Рисунок.

5. Установка желоба скольжения стекла окна задней двери.
Установить желоб скольжения стекла на раму окна задней двери.

Рисунок.

6. Установка стеклоподъемника задней двери.
(1) Совместить соединительный винт стеклоподъемника с технологическим отверстием в
панели задней двери.
(2) С помощью шести монтажных винтов установить стеклоподъемник на панели задней
двери.

Рисунок.

7. Установка стекла задней боковой двери.
(1)С помощью двух винтов установить задний упор на стекле задней двери.
(2) Установить стекло задней двери в сборе, вставив его снизу в соответствующее
положение.
(3) С помощью двух винтов закрепить стекло на стеклоподъемнике.

Рисунок.

8. Установка внешнего уплотнения стекла окна задней двери.
С усилием вставить зажимы в монтажные отверстия в раме стекла задней двери.

Рисунок.

9. Установка уплотнительной пленки задней двери.
(1) Наклеить ленту основы на поверхность желоба на панели задней двери.
(2) Слегка прижать по периметру уплотнительную пленку, чтобы она плотно прилегла к
клейкой ленте. Не должно быть никаких зазоров.
Внимание:
* Категорически запрещено тянуть клейкую ленту во время установки.
* Не допускается повторное использование уплотнительной пленки с повреждениями.
* Клейкую ленту наклеивать под углом, таким образом, чтобы дождевая вода стекала в
отверстия для слива воды.
* Наклеивать ленту нужно очень осторожно, чтобы не образовывалось морщин.

Рисунок.

10. Установка декоративной внутренней панели задней двери.
Вставить зажимы в отверстия для крепления декоративной внутренней панели задней
двери.

Рисунок.

11. Установка ручки стеклоподъемника.
(1) Закрыть стекло окна задней двери до упора.
(2) Установить ручку стеклоподъемника под углом, как показано на рисунке.

Рисунок.
Надпись на рисунке: вперед.

12. Установка внутренней ручки и подлокотника задней двери.
Установить внутреннюю ручку и подлокотник задней двери с помощью винтов.
Внимание:
* Обращать особое внимание на то, что винты крепления не должны быть затянуты
слишком сильно во избежание повреждений.
* Если отверстие под винт повреждено, необходимо использовать винт большего
диаметра.

Рисунок.

13. Установка внутренней кнопки блокировки двери.
(1) Установить кнопку на стержень управления блокировкой двери.
(2) Вставить уплотнительное кольцо внутренней кнопки блокировки двери в отверстие в
декоративной внутренней панели.

Рисунок.

Регулировка задней двери.

Рисунок.

1. Можно регулировать зазор задней двери по направлению вверх-вниз и вперед-назад.
(1) Ослабить болт крепления к кузову (средняя стойка) и выполнить регулировку.
1) Между передней дверью и задней дверью:
величина зазора составляет: 3,5-6,5 мм.
2) Между верхней рамой задней двери и кромкой внешней панели крыши:
величина зазора составляет: 5,0-8,0 мм.
3) Между задней дверью и кромкой боковой рамы кабины:
величина зазора составляет: 5,0 мм.
4) Между задней дверью и внешней стороной порога:
величина зазора составляет: 3,5-6,5 мм.

Рисунок.

2. Регулировка положения скобы дверного замка.
(1) После установки проверить правильность совмещения положения задней двери и тяги
механизма замка.
(2) Слегка ослабить болты крепления скобы замка двери.
(3) Отрегулировать положение скобы с помощью пластмассовой киянки.

Рисунок.

Рисунок.

1. Задняя дверь автомобиля в сборе.
2. Резиновый сухарь-ограничитель.
3. Декоративная внутренняя панель задней двери в сборе.
4. Зажимы – предохранительная пластина стойки заднего ветрового стекла.
5. Внутренний подлокотник задней двери в сборе.
6. Пластмассовая гайка – крепление внутреннего подлокотника.
7. Уплотнительная пленка задней двери.
8. Рама нижней задней рельсовой направляющей задней двери в сборе.
9. Желоб скольжения стекла задней двери.
10. Шарнир задней двери в сборе.
11. Стекло окна задней двери.
12. Задний упор – стекло задней двери.
13. Амортизирующая прокладка – задний упор.
14. Внешнее уплотнение стекла задней двери в сборе.
15. Зажим – внешнее уплотнение.
16. Внутреннее уплотнение стекла задней двери в сборе.
17. Зажим – внешнее уплотнение.
18. Нижняя заглушка стекла задней двери.
19. Нижняя крышка.
20. Уплотнительная прокладка – крепление нижней крышки.
21. Пластмассовая гайка – крепление нижней крышки.
22. Стеклоподъемник задней двери в сборе.
23. Прокладка ручки стеклоподъемника задней двери.
24. Ручка стеклоподъемника задней двери в сборе.
25. Зажимная пружина – ручка стеклоподъемника.
26. Внешняя уплотнительная прокладка стекла задней двери в сборе.
27. Зажим – крепление уплотнения.
28. Корпус замка задней двери в сборе.
29. Внутренняя ручка задней двери в сборе.
30. Гнездо внутренней ручки задней двери.
31. Тяга внутренней блокировки задней двери в сборе.
32. Уплотнительное кольцо кнопки внутренней блокировки задней двери.
33. Кнопка блокировки двери.
34. Внешняя ручка в сборе.
35. Регулировочная прокладка – скоба замка.
36. Скоба замка в сборе.

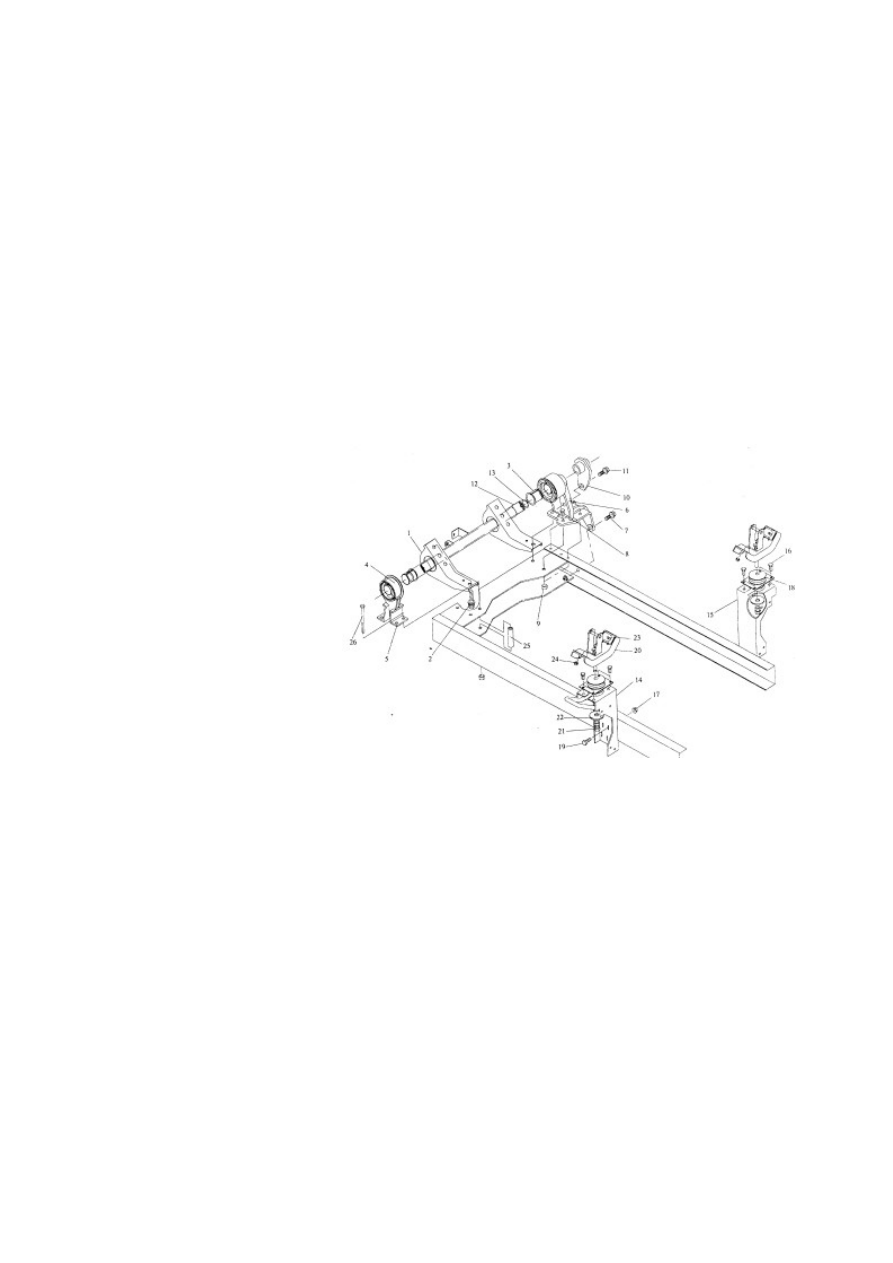

Механизм подъема кабины водителя.
Демонтаж.
1.  Сначала  поднять  кабину  водителя  вперед,  открутить  монтажный  болт  11,
отрегулировать регулировочный рычаг до свободного положения.
2. Открутить 8 болтов передней подвески кузова 26, после чего снять механизм
подъема кабины водителя.
Установка.
Установка производится в обратной демонтажу последовательности.

Нижняя опора подвески в сборе
1. Открутить 8 болтов с шестигранной головкой с выступающими краями, после
чего снять нижнюю опору подвески.



2. Снять гайку 22 и большую прокладку, снять главный блокирующий крюк в
сборе 20.
3. Снять гайку 24 и прокладку, снять резиновый амортизатор в сборе 23.
Установка.
Установка производится в обратной демонтажу последовательности.

Механизм фиксации кабины водителя.
Демонтаж.
Сначала   разблокировать   механизм   фиксации   кабины   водителя,   открутить
монтажные болты 4, после чего снять механизм фиксации кабины водителя.
Установка.
Установка производится в обратной демонтажу последовательности.
