FAW 1041. Руководство - часть 1

ДИЗЕЛЬНЫЕ ГРУЗОВЫЕ

АВТОМОБИЛИ «ЦЗЕФАН» СЕРИИ

CA1031K2L

РУКОВОДСТВО ПО РЕМОНТУ И

ТЕХНИЧЕСКОМУ

ОБСЛУЖИВАНИЮ

Корпорация «Первый автомобилестроительный завод КНР»

Харбинский завод легких автомобилей

СОДЕРЖАНИЕ

Глава 1.  Технические параметры……………………………
Глава 2.  Двигатель……………………………………………
Глава 3.  Сцепление и механизм управления………………
Глава   4.     Коробка   переключения   передач   и   механизм
управления……………………………………………………….
Глава 5.  Передний мост и система подвески………………
Глава 6.  Система рулевого управления……………………
Глава 7.  Тормозная система…………………………………
Глава 8.  Кузов…………………………………………………
Глава 9.  Электрооборудование………………………………

Глава 1.  Технические параметры

Раздел 1. Общие технические параметры автомобиля……….

1. Внешние габариты автомобиля……………………………
2. Общие технические параметры……………………………

Раздел 2. Технические параметры двигателя………………….
Раздел 3. Технические параметры шасси…………………….

Глава 1.  Технические параметры

Раздел 1. Общие технические параметры автомобиля
1. Внешние габариты автомобиля

2. Общие технические параметры

Количество пассажиров, включая водителя         2 человека.
Масса максимальной нагрузки                    1380 кг
Масса автомобиля в снаряженном состоянии        2000 кг
Максимальная масса автомобиля                  3380 кг

Распределение нагрузки по осям:
Пустого автомобиля:

Передняя ось          1160 кг
Задняя ось             840 кг
    Полная нагрузка:
        Передняя ось          1280 кг
Задняя ось            2100 кг

Внешние габариты:
    Длина                    5253 мм
    Ширина                  1807 мм или 1907 мм
    Высота (без груза):
        Рамы защитного ограждения        2151 мм
        Кабины водителя      2081 мм
Колесная база                 2850 мм
Расстояние между колесами:
    Передние колеса           1414 мм
    Задние колеса             1370 мм
Передняя подвеска             1023 мм
Задняя подвеска               1380 мм
Минимальный дорожный просвет (с полной нагрузкой):

Под передней осью         180 мм

Внутренние габариты грузового кузова:

Длина                    3600 мм
Ширина                  1737 мм или 1837 мм
Высота                    380 мм

Углы прохождения:
    Угол подъезда               22°

Угол отъезда                18°

Балансировка передних колес:
    Угол внутреннего наклона главной шпонки 7°30’
    Угол внешнего наклона колеса           1°
    Угол заднего наклона главной шпонки     1°15’

Величина сведения передних колес       1,5 мм-3 мм

Раздел 2. Технические параметры двигателя

Марка                           CA498
Тип  рядный, четырехцилиндровый, четырехтактный, с водяным охлаждением.
Диаметр цилиндра * ход поршня    98×105 мм
Тип газовых цилиндров            сухой
Способ сжигания топлива          непосредственный впрыск
Рабочий объем                   3,168 л
Степень сжатия                  17,5
Максимальная мощность          62,5 кВт (3600 об/мин)
Максимальный крутящий момент   196 Нм (1900-2100 об/мин)
Минимальный расход топлива      ≤ 225 г/(кВт*час)
Последовательность работы цилиндров   1-3-4-2
Направление вращения коленчатого вала – против часовой стрелки (со стороны
маховика)
Тип стартера                    электрический (12 В)
Тип смазки                      принудительная
Давление моторного масла        при частоте вращения холостого хода ≥150
                               в номинальном рабочем режиме – 350-550
Задымленность выхлопных газов   ≤4,0
Уровень шума                   ≤115 дБ (А)
Вид топлива                     дизельное топливо (стандарт КНР GB252)
Внешние габариты               684×603×722

Раздел 3. Технические параметры шасси

Тип сцепления     однодисковое, сухое, с мембранной пружиной
Внешний диаметр фрикционного диска        Φ275 мм
Коробка переключения передач:

Марка          CAS5-25
Тип                       пятиступенчатая, механическая, с полной синхронизацией, с

передачей повышенной скорости и механизмом дистанционного управления

Передаточное число:
              1 передача     4,910

2 передача     2,654
3 передача     1,542

              4 передача     1,000

      5 передача     0,745



 Передача заднего хода        4,380

Задний мост        передаточное число редуктора 5,125
Колеса:

Колесный диск             5.50F-16
Размер шин                6.50-16 (восьмислойная)
Давление воздуха в шинах   420 кПа

Рулевой механизм:
    Угловое передаточное число  25,13
Барабанный ходовой тормозной механизм:

Внутренний диаметр тормозного барабана    Φ310 мм

Центральный барабанный механизм стояночного тормоза:

Внутренний диаметр тормозного барабана    Φ172 мм

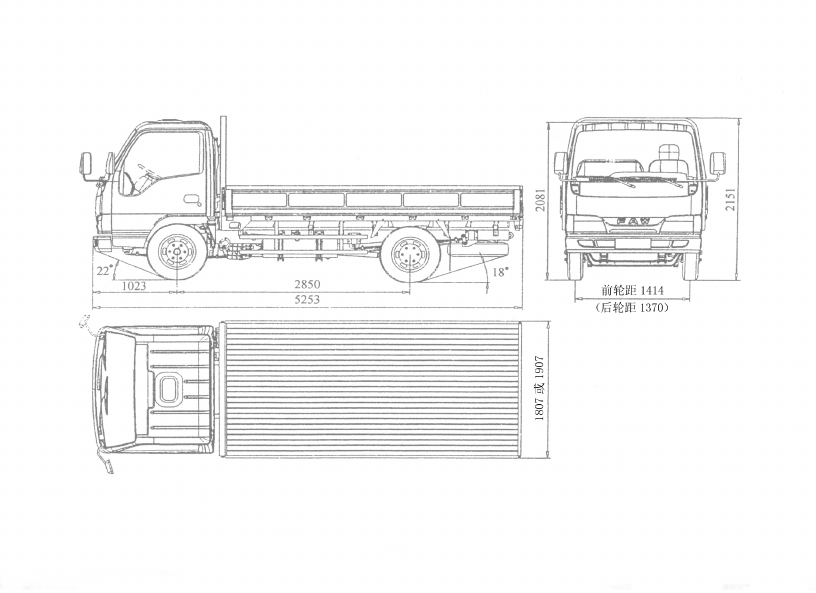

Надписи на рисунке:

1807 или 1907
Расстояние между передними колесами: 1414
(расстояние между задними колесами: 1370)

КОНСТРУКЦИЯ

Рисунок

(1) Ветровое стекло.
(2) Внешняя уплотнительная прокладка ветрового стекла в сборе.
(3) Внутренняя уплотнительная прокладка ветрового стекла в сборе.
(4) Упор ветрового стекла.
(5) Установочный разъемный шплинт.
(6) Левая и правая декоративные накладки – предназначены для монтажного гнезда
зеркала заднего обзора.
(7) Декоративная накладка передней панели рамы кабины.

Демонтаж.

Рисунок.

1. Снять следующие детали:
(1) Внутреннее зеркало заднего обзора и лампу освещения салона.
(2) Левое и правое боковые зеркала заднего обзора.

Рисунок

2. Демонтаж дворников ветрового стекла.
Снять дворники ветрового стекла.

Рисунок

3. Снять декоративную накладку передней панели рамы кабины.

Рисунок
Надпись на рисунке: разрезать.

4. Демонтаж уплотнительной прокладки ветрового стекла.
Разрезать уплотнительную прокладку ветрового стекла с помощью ножа и снять ее.

Рисунок

5. Наклейка защитной липкой ленты.
Оклеить кузов защитной липкой лентой во избежание повреждения лакокрасочного
покрытия кузова.

Рисунок.

6. Демонтаж ветрового стекла.
(1) В стыковом слое просверлить отверстие, продеть через него стальную проволоку.
(2) Зажать с двух концов проволоку плоскогубцами или закрепить концы на деревянном
бруске, потянуть за проволоку с двух концов одновременно и отделить стыковой слой.
Внимание: если во время выполнения указанных операций отделение стыкового слоя
окажется затрудненным, просверлить отверстие и продеть проволоку в другом месте.

Рисунок.

Установка.
1. Очистить стыковые поверхности на кузове автомобиля от остатков клея.
(1) Данная операция выполняется с помощью скребка или подобного инструмента либо
приспособления. Остаточный клеевой слой соскребается до тех пор, пока он не будет
нарушать ровную стыковую поверхность кузова.
(2) Протереть поверхность, с которой снят остаточный слой клея, с помощью спирта или
бензина, полностью очистить ее от остатков загрязнения, масла и смазки.
Внимание: необходимо проследить за тем, чтобы на используемом скребке не было пятен
масла и смазки.

Рисунок.

2. Очистка ветрового стекла.
(1) С помощью скребка или подобного инструмента либо приспособления очистить
стыковую поверхность ветрового стекла от остатков герметика (в том случае, если
ветровое стекло ранее уже устанавливалось на автомобиль).
(2) С помощью спирта или бензина начисто протереть стыковую поверхность ветрового
стекла.
Внимание: после чистки не касаться уже очищенной поверхности стекла руками. Чистить
поверхность стекла необходимо особенно осторожно, так как спирт и бензин могут
воздействовать на тонкую промежуточную пленку стекла.

Рисунок.

3. Установка упоров ветрового стекла.
Плотно установить упоры ветрового стекла в монтажные отверстия в передней панели
рамы кабины по периметру проема для ветрового стекла.

Рисунок.

4. Установка внутреннего уплотнения ветрового стекла.
Закрепить внутреннее уплотнение ветрового стекла по периметру проема для ветрового
стекла передней панели рамы кабины.
Внимание:
* Концы внутреннего уплотнения ветрового стекла стыкуются в центральной части с
нижней стороны периметра проема.

Рисунок.

5. Применение грунтовки M.
С помощью кисти равномерно нанести грунтовку M на все открытые участки по
периметру стыковой поверхности кузова.
Внимание:
* После нанесения необходимо выдержать грунтовку M в течение трех минут для
высыхания.
* Не допускается нанесение грунтовки поверх остатков клея-герметика.
* Не допускается повторное применение грунтовки из ранее открытой емкости.

Рисунок.

6. Применение грунтовки.
С помощью кисти равномерно нанести грунтовку для стекла по периметру стыковой
поверхности ветрового стекла.
Внимание:
* При нанесении следует обращать внимание на то, чтобы слой грунтовки не был
слишком толстым, что приводит к ухудшению схватывания.
* После нанесения необходимо выдержать грунтовку в течение трех минут для
высыхания.

Рисунок.

7. Установка внешнего уплотнения ветрового стекла.
Установить внешнее уплотнение по периметру ветрового стекла с трех сторон.
Внимание: в процессе установки внешнего уплотнения не следует касаться руками уже
очищенной поверхности стекла.

Рисунок.
Надписи на рисунке (снизу по часовой стрелке):
- примерно 7 мм (с нижнего края – примерно 22 мм);
- резиновая полоска;
- клей-герметик;
- примерно 12 мм.

8. Нанесение герметика на поверхность кузова.
Нанести клей-герметик на поверхность кузова вдоль внешнего края внутреннего
уплотнения ветрового стекла.
Внимание: ветровое стекло устанавливать сразу после завершения нанесения герметика.

9. Установка ветрового стекла.

Рисунок.

(1) Закрепить нижний край ветрового стекла на двух держателях для стекла, слегка
прижать поверхность стекла для того, чтобы герметик полностью пристал к кузову и
заполнил пространство между стеклом и уплотнением, а внешнее уплотнение полностью
вошло между ветровым стеклом и кузовом.

Рисунок.

(2) С помощью скребка или подобного инструмента либо приспособления счистить
герметик, выступивший за край ветрового стекла при установке. При необходимости
можно повторить операцию.

10. Проверка водой на герметичность и доводка.
После отвердения клеящих составов провести испытания водой на герметичность. Если
обнаружатся места подтекания, протереть поверхности в этих местах насухо и заделать их
с помощью клея-герметика.

11. Установить следующие детали:
(1) Декоративную накладку передней панели рамы кабины в сборе.
(2) Дворники ветрового стекла в сборе.
(3) Внутреннее зеркало заднего обзора и лампу освещения кабины.
(4) Левое и правое боковые зеркала заднего обзора.

11. ПРИБОРНАЯ ПАНЕЛЬ

Рисунок.
1. Корпус приборной панели в сборе.
2. Левая, правая решетки вентиляции в сборе.
3. Блок приборов.
4. Тюнер с плеером, коробка для кассет.
5. Бардачок, подстаканник в сборе.
6. Механизм управления в сборе.
7. Кожух приборного блока в сборе.
8. Заглушка.
9. Передняя пепельница в сборе.
10. Бардачок в сборе.
11. Левая нижняя защитная панель.
12. Нижний защитный кожух колонки рулевого управления в сборе.
13. Центральная защитная панель в сборе.
14. Правая нижняя защитная панель.

Демонтаж.

1. Снять электрический кабель массы (-) с клеммы аккумулятора.

2. Демонтаж нижнего защитного кожуха колонки рулевого управления в сборе.
Открутить три винта, снять нижний защитный кожух колонки рулевого управления в
сборе.

3. Демонтаж рулевого колеса.

Рисунок.

(1) Открутить гайку фиксации рулевого колеса.
(2) Снять рулевое колесо.
(См. раздел «Колесо рулевого управления»).

4. Демонтаж левой нижней защитной панели приборной панели.
Открутить три винта, снять левую нижнюю защитную панель приборной панели.

Рисунок.

5. Демонтаж центральной защитной панели приборной панели.
Снять коробку плавких предохранителей. Открутить винты и снять центральную
защитную панель приборной панели.

Рисунок.

6. Демонтаж правой защитной панели приборной панели.
(1) Открутить винты и снять правую защитную панель приборной панели.
(2) Отсоединить шланги омывателя ветрового стекла.

Рисунок.

7. Демонтаж декоративного кожуха приборной панели в сборе.
(1) Открутить винты и снять декоративный кожух приборной панели в сборе.
(2) Отсоединить маркированные верхний и нижний разъемы кондиционера.
(3) Отсоединить разъем проводки прикуривателя.

8. Демонтаж механизма управления в сборе.
Открутить четыре винта и снять механизм управления в сборе.

Рисунок.

9. Демонтаж блока приборов.
Открутить пять винтов и снять блок приборов в сборе.

Рисунок.

10. Демонтаж тюнера с плером и коробки для кассет.
Открутить два винта и снять тюнер с плеером и коробкой для кассет в сборе.

Рисунок.

11. Демонтаж бардачка с подстаканником в сборе.
Открутить винт и снять бардачок с подстаканником в сборе.

Рисунок.

12. Демонтаж бардачка в сборе.
(1) Вынуть шплинт и снять бардачок в сборе с приборной панели.
(2) Отсоединить разъемы электрической проводки.

Рисунок.

13. Демонтаж приборной панели.
Открутить девять болтов фиксации, отсоединить все разъемы электропроводки, затем
снять приборную панель с кузова.

Установка.
Установка и сборка производятся в последовательности, обратной демонтажу и разборке.
