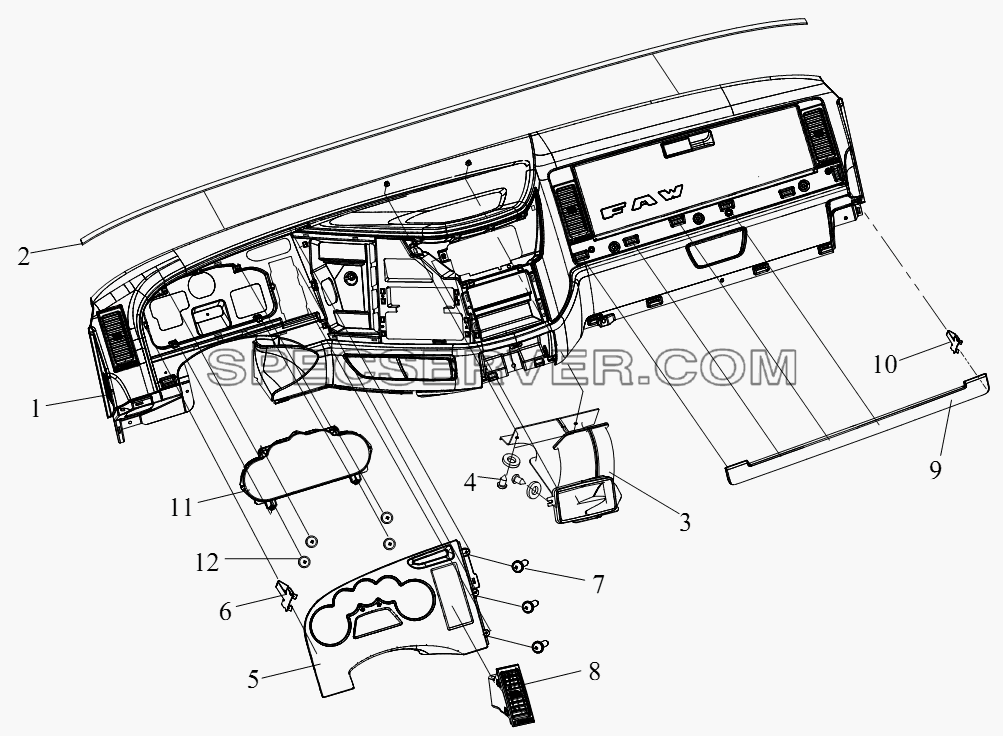

№		Номер детали	Наименование запчасти
-		Q40105	Шайба
1		5310030-A01	Сварочная приборная панель в сборе
2		5310044-A01	Декоративная лента-приборная панель
3		5310045-A01	Переходная деталь средней воздуховода
4		CQ2714219F6	Самонарезающий винт с крестообразными шлицами
5		5310051-A01	Кожух приборов
6		5310056-A01	Металлическая челюсть А
7		CQ2714219F6	Самонарезающий винт с крестообразными шлицами
8		5310070-A01	Решетка бокового воздуховода в сборе
9		5310291-A01	Нижний декоративный кожух-приборная панель
10		5310056-A01	Металлическая челюсть А
11		3820010-A01	Комбинированный прибор в сборе
12		CQ2714219F6	Самонарезающий винт с крестообразными шлицами

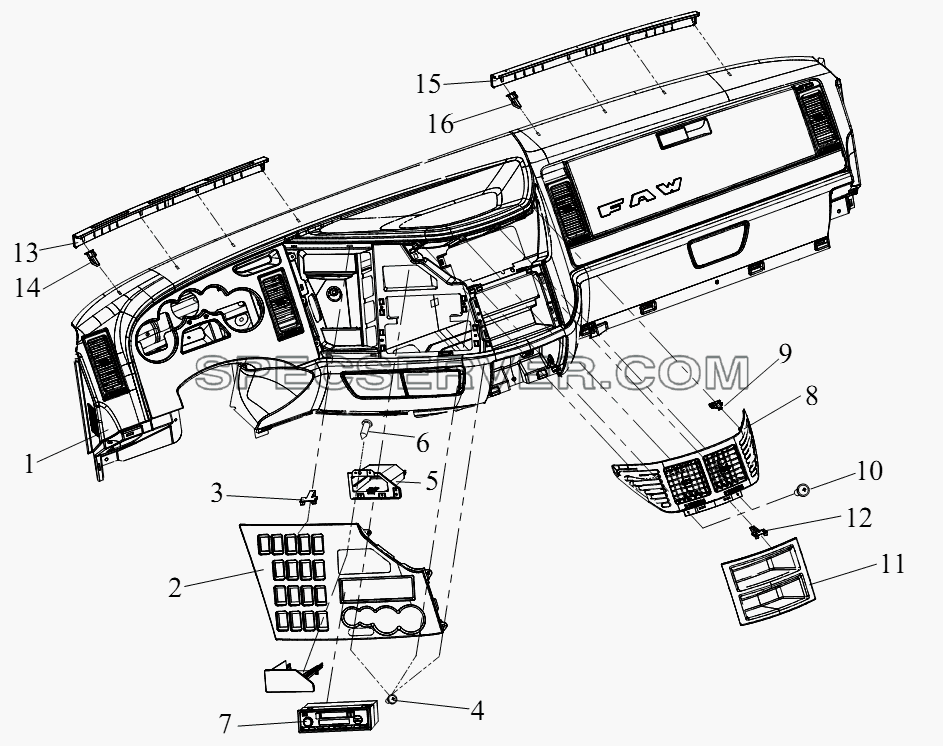

Блок приборной панели (IV) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5310030-A01	Сварочная приборная панель в сборе
2		5310061-A01	Панель выключателя-приборная панель
3		5310056-A01	Металлическая челюсть А
4		CQ2714219F6	Самонарезающий винт с крестообразными шлицами
5		5310075-A01	Ящик для мелочей-панель выключателя
6		CQ2713595F6	Самонарезающий винт с крестообразными шлицами
7		7901010-A01	Радиоприемник в сборе
8		5310065-A01	Решетка среднего воздуховода в сборе
9		5310067-A01	Металлическая пластина В
10		CQ2714219F6	Самонарезающий винт с крестообразными шлицами
11		5310201-A01	Кассета
12		5310056-A01	Металлическая челюсть А
13		5310151-A01	Правая верхняя декоративная крышка-приборная панель
14		5310056-A01	Металлическая челюсть А
15		5310152-A01	Левая верхняя декоративная крышка-приборная панель
16		5310056-A01	Металлическая челюсть А

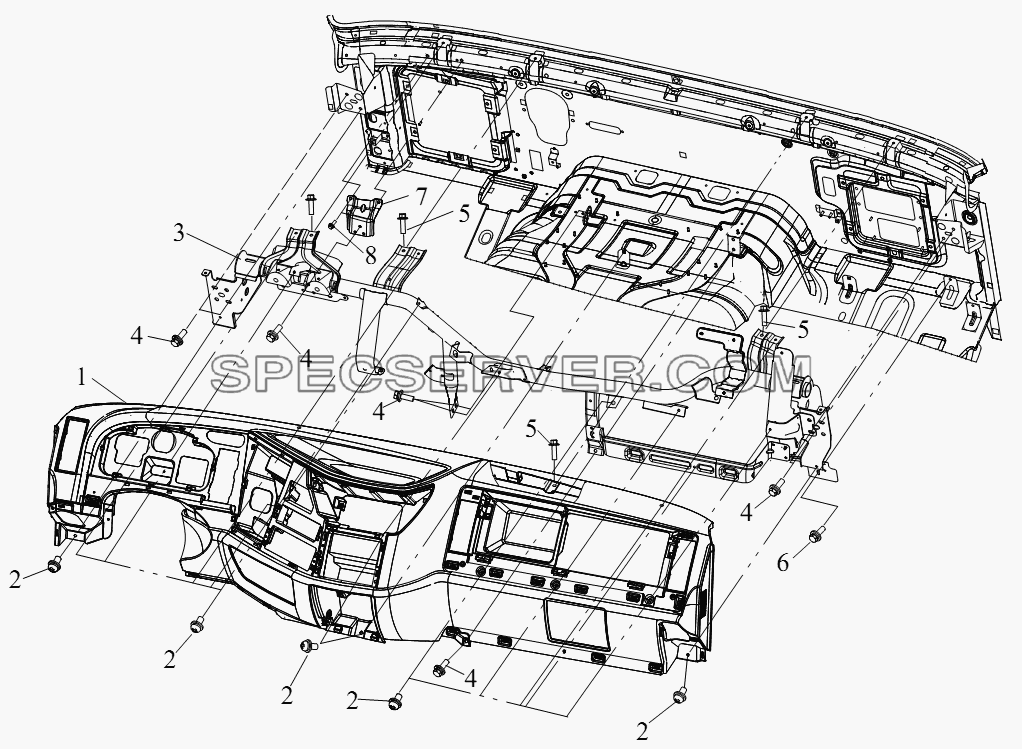

Блок приборной панели (V) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5310030-A01	Сварочная приборная панель в сборе
2		Q2360620F6	Комбинированный винт с крестообразными шлицами
3		5310310-A01	Сварочная поперечная балка приборной панели в сборе
4		CQ1460820F6	Болт
5		CQ1840620F6	Шестигранный фланцевый болт
6		CQ1460620F6	Комбинированный болт
7		5310590-A01	Усиленная стойка рулевой колонки в сборе
8		CQ1460820F6	Болт

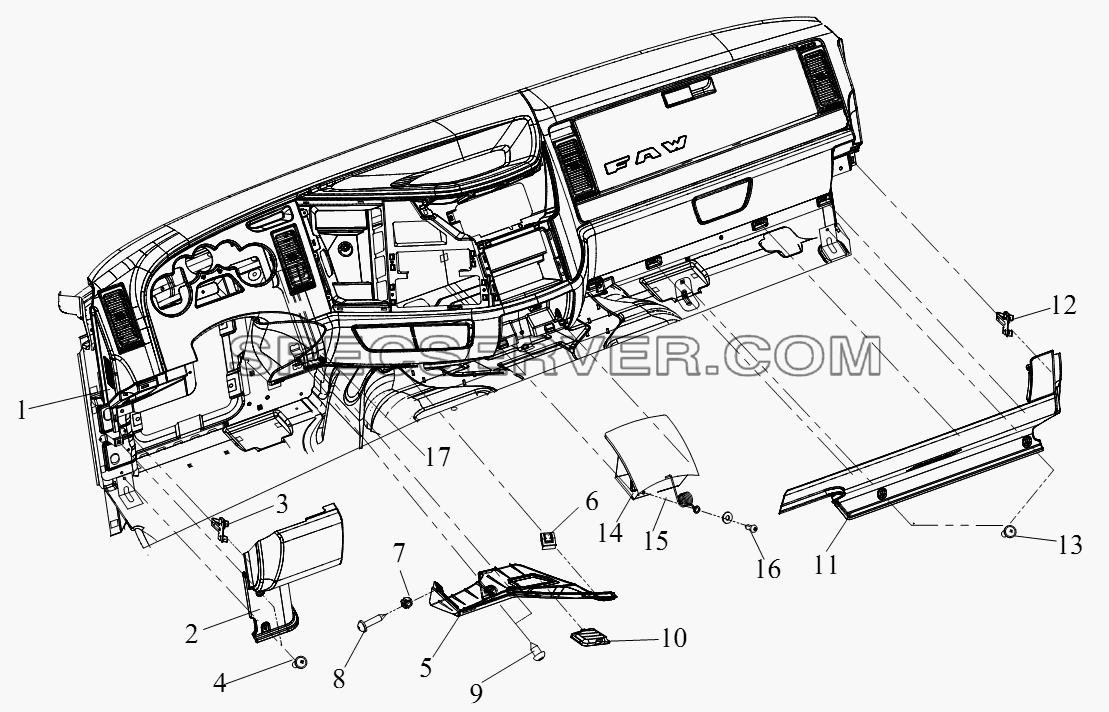

Блок приборной панели (VI) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		Q40104F6	Шайба
1		5310030-A01	Сварочная приборная панель в сборе
2		5310211-A01	Левый нижний щиток
3		5310056-A01	Металлическая челюсть А
4		Q2360620F6	Комбинированный винт с крестообразными шлицами
5		5310216-A01	Лево-средний нижний щиток
6		5310217-A01	Металлическая челюсть С
7		5310033-A01	Замковая гайка
8		CQ2714219F6	Самонарезающий винт с крестообразными шлицами
9		Q2360620F6	Комбинированный винт с крестообразными шлицами
10		5310218-A01	Решетка воздуховода обдува ног левой стороны
11		5310241-A01	Правый нижний щиток
12		5310056-A01	Металлическая челюсть А
13		Q2360620F6	Комбинированный винт с крестообразными шлицами
14		5310265-A01	Центральный нижний ящик для мелочей в сборе
15		5310269-A01	Пружина-центральный нижний ящик для мелочей
16		CQ2713595F6	Самонарезающий винт с крестообразными шлицами
17		5310310-A01	Сварочная поперечная балка приборной панели в сборе

Блок высокого короба (I) (оборудован записным аппаратом движения) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5315015-A01	Сварочный высокий короб в сборе
2		5315062-A01	Покрышка жгута проводов-высокий короб
3		5315061-A01	Мелкий ящик правой стороны-высокий короб

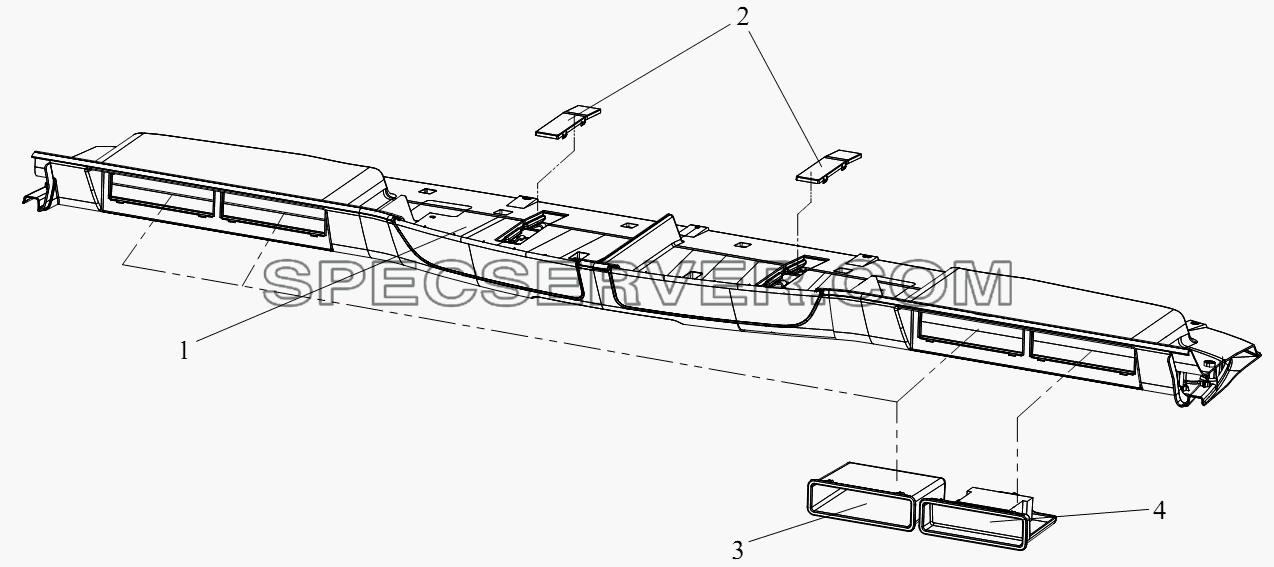

Блок высокого короба (II) для СА-4250 (P66K22T1A1EX) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5315015-A01	Сварочный высокий короб в сборе
2		5315062-A01	Покрышка жгута проводов-высокий короб
3		5315061-A01	Мелкий ящик правой стороны-высокий короб
4		5315065AA01	Крепежная стойка в сборе-контроллер читальной лампы
